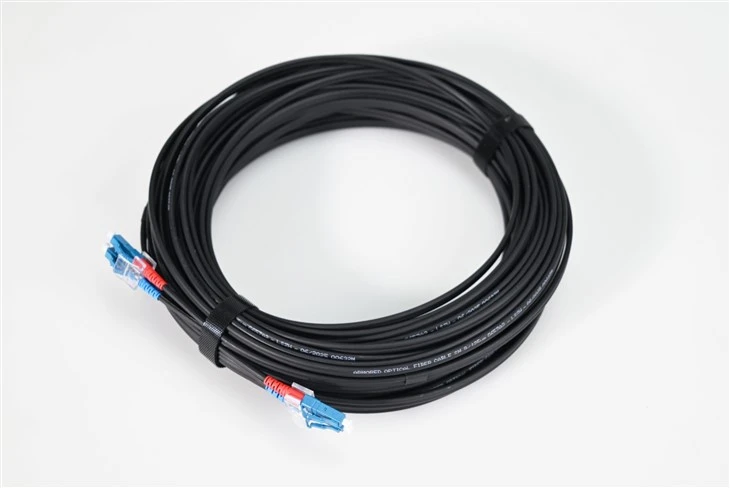

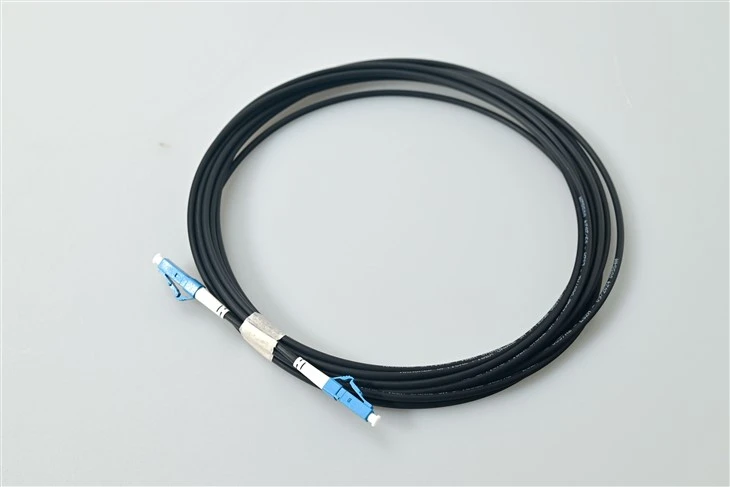

Apa itu kabel patch LC LC?
LC-kabel patch serat optik LCadalah kabel patch kompak kecil yang sangat populer digunakan di banyak aplikasi. Solusi jaringan ini mencakup jaringan telekomunikasi, LAN, jaringan pemrosesan data, terminasi perangkat, dan distribusi lokasi. LC-Kabel patch LC dirancang untuk memberikan solusi Ethernet cepat dalam aplikasi Gigabit dan aplikasi ATM dengan konsumsi ruang lebih sedikit.
Spesifikasi
| Parameter | Satuan | FC, SC, LC/kabel patch serat lapis baja | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Kerugian penyisipan (khas) | dB | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,3 |
| Kembalikan kerugian | dB | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 60 | Lebih besar dari atau sama dengan 30 | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 30 | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 35 | Lebih besar dari atau sama dengan 55 | Lebih besar atau sama dengan 75 |
| Panjang gelombang operasi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Dapat ditukar | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Getaran | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Suhu pengoperasian | derajat | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Suhu penyimpanan | derajat | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diameter kabel | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Fitur
Memenuhi Permintaan yang Berkembang akan Solusi SFF
Konektor LC diproduksi hanya dengan ferrule berdiameter 1,25 mm yang merupakan keuntungan besar untuk jaringan serat optik padat penduduk. Konektor LC diproduksi berdasarkan standar IEC 61754-20 untuk koneksi kepadatan tinggi seperti pada transceiver SFP, XFP, dan SFP+.
LC Mode Tunggal atau Multimode-LC, Nilai Riser atau Pleno
Kami menyediakanLC-Rakitan kabel serat optik LC dengan opsi mode tunggal dan multimode, dengan opsi mode tunggal (9/125 OS1, OS2), dupleks dan multimode (50/125 dan 62.5/125). Anda dapat memilih apakah itu untuk aplikasi riser atau koneksi pleno atau jika Anda ingin itu sepenuhnya disesuaikan, Anda dapat menghubungi kami untuk mengetahui lebih banyak tentang layanan OEM/ODM kami untuk kabel patch LC-LC.
Tarik Keluar yang Mudah dan Nyaman
Dibangun dengan konfigurasi yang mudah digunakan, koneksi LC-LC dilengkapi dengan mekanisme penguncian yang mirip dengan tab penahan konektor RJ45. Sekarang mudah untuk menyambungkan dan melepaskan konektor dari perangkat. Tab pengunci dicetak-dengan injeksi dengan daya tahan yang ditingkatkan dalam menahan tarikan, ketegangan, hambatan, dan benturan selama pemasangan dan pemeliharaan kabel.
Perakitan Fiber yang Aman dan Teruji dengan Insertion Loss yang Rendah
Kabel patch kami 100% diperiksa dan diuji secara optik untuk menghasilkan insertion loss yang rendah tidak melebihi 0,02 dB.
Aplikasi
Manajemen Kabel Pusat Data Berkode-Warna
Kabel serat LC simpleks hitam memberikan perbedaan visual dalam lingkungan dengan-kode warna membantu isolasi kesalahan dengan cepat. Tim operasi jaringan yang mengelola ribuan koneksi patch menggunakan-kabel LC UPC berjaket hitam untuk menentukan VLAN tertentu, link pengelolaan di luar-band, atau port pengujian yang dicadangkan.
Penambalan Transceiver SFP dan SFP+
Ferrule faktor bentuk kecil 1,25 mm pada kabel simpleks LC ini cocok dengan kepadatan port ringkas modul optik SFP, SFP+, dan XFP. Insinyur yang menerapkan sakelar kepadatan tinggi dengan kartu saluran SFP+ 48 port mengandalkan kabel patch LC hitam tipis untuk meminimalkan diameter bundel kabel. Untuk sisi kawin transceiver ini,Adaptor serat optik dupleks LC untuk-pemasangan panel berkepadatan tinggiadalah komponen antarmuka standar.
Perutean Siaran dan Ruang Kontrol Utama
Fasilitas televisi sering kali melakukan standarisasi jumper serat hitam untuk jalur pengikat router video guna mengurangi kekacauan visual di bawah pencahayaan studio. Desain LC UPC simpleks sesuai dengan jalur serat SDI-melalui-searah yang hanya memerlukan satu untai pengirim atau penerima.
Instrumentasi Laboratorium dan Bangku Tes
Insinyur pengujian optik menghubungkan unit OTDR, pengukur daya optik, dan penganalisis spektrum menggunakan kabel patch simpleks LC hitam yang menonjol dibandingkan serat referensi berwarna. Spesifikasi insertion loss yang rendah 0,2dB memastikan ketidakpastian pengukuran minimal selama kalibrasi.
Mengamankan Jaringan Pemerintah dan Keuangan
Fasilitas dengan kebijakan identifikasi kabel yang ketat menyebarkan kabel patch singlemode LC hitam pada segmen jaringan rahasia atau sensitif. Warna non-standar mencegah koneksi-silang yang tidak disengaja dengan kabel mode tunggal-umum berwarna kuning.
Titik Demarkasi Luar Ruangan-ke-Dalam Ruangan
Teknisi yang mengakhiri kabel lapis baja luar ruangan di titik masuk gedung sering kali beralih ke jumper LC simpleks dalam ruangan hitam sebelum memasangnya ke kerangka distribusi utama. Kontras warna dengan jelas menandai batas antara instalasi eksternal dan pemasangan kabel di lokasi.
Pertanyaan Umum
Q1: Mengapa memilih jaket hitam daripada kuning standar untuk kabel patch LC mode tunggal?
J: Kabel simpleks LC hitam melayani kebutuhan manajemen kabel khusus. Operator pusat data menggunakannya untuk memisahkan lalu lintas manajemen secara visual, menguji sirkuit, atau mengamankan segmen jaringan dari tautan mode tunggal kuning produksi.
Q2: Apakah kabel LC UPC simpleks ini kompatibel dengan transceiver SFP+ dupleks?
J: Modul SFP+ memiliki fitur port TX dan RX terpisah, masing-masing menerima konektor LC simpleks. Sepasang kabel patch simpleks LC hitam dapat menggantikan kabel dupleks tunggal ketika perutean independen jalur transmisi dan penerimaan lebih disukai.
Q3: Apa arti ukuran ferrule 1,25 mm untuk kepadatan port?
J: Ferrule keramik 1,25 mm berukuran setengah diameter konektor SC atau FC, sehingga memungkinkan dua kali jumlah port dalam ruang panel yang sama. Panel patch LC{2}}densitas tinggi mengakomodasi 72 atau 144 port dalam satu unit rak. Untuk perbandingan lebih mendalam tentang bagaimana LC dibandingkan dengan-konektor format yang lebih besar di lingkungan padat, lihatsolusi konektor serat LC{0}}densitas tinggi untuk pusat data dan pemasangan kabel perusahaan.
Q4: Bagaimana mekanisme penguncian-tab penarik menyederhanakan pemeliharaan?
J: Kait cetakan-injeksi pada setiap konektor LC UPC dapat dilepas hanya dengan menekan jempol, mirip dengan colokan RJ45. Teknisi yang melayani panel patch yang padat menghargai-pemutusan sambungan bebas alat yang mengurangi kerusakan serat yang tidak disengaja.
Q5: Kerugian penyisipan apa yang dapat saya harapkan dari kabel mode tunggal simpleks LC hitam ini?
J: Pengujian pabrik menjamin hilangnya penyisipan kurang dari atau sama dengan 0,2dB per pasangan konektor yang dikawinkan. Toleransi ketat ini menjaga anggaran daya optik di seluruh sambungan panjang dalam jaringan operator telekomunikasi.
Q6: Apakah bahan jaket hitamnya LSZH atau PVC?
A: Kedua pilihan jaket tersedia. Tentukan LSZH untuk lingkungan plenum atau riser dalam ruangan yang kepatuhan terhadap aturan kebakaran memerlukan material rendah-asap,-bebas halogen. Jaket PVC cocok untuk penambalan rak-tujuan umum.
Q7: Bisakah saya memesan panjang khusus untuk proses simplex rak-ke-rak?
J: Ya. Kabel singlemode OEM simplex LC tersedia dengan panjang mulai 0,5 meter hingga 100 meter. Pembeli massal yang mencari kabel patch serat hitam untuk penerapan besar menerima harga volume.
Q8: Apakah warna hitam mempengaruhi kinerja optik?
J: Tidak. Pigmentasi jaket tidak mempengaruhi serat internal atau semir konektor. Kabel LC UPC simplex hitam memenuhi spesifikasi insertion loss dan return loss yang sama dengan kabel kuning. Jika Anda juga mengevaluasi perbedaan format konektor,perbedaan praktis antara konektor kabel patch serat optik LC dan SCmencakup keuntungan{0}}utama dari skenario penerapan umum.
