Spesifikasi Teknis – Kabel Patch Serat Dupleks LC ke FC OM3
| Parameter | Spesifikasi | Parameter | Spesifikasi |
|---|---|---|---|
| Tipe Konektor | LC UPC ke FC UPC | Jenis Serat | Multimode OM3 50/125μm |
| Kelas Serat | Laser-Dioptimalkan 50μm | Panjang gelombang | 850 nm / 1300 nm |
| Kerugian Penyisipan | Kurang dari atau sama dengan 0,3dB (Khas 0,2dB) | Kembali Kerugian | Lebih besar dari atau sama dengan 20dB |
| Jumlah Serat | Dupleks (2 Serat) | Diameter Kabel | 2.0mm Ketat-Disangga |
| Jaket Kabel | LSZH (Halogen Nol Asap Rendah) | Warna Jaket | Aqua (Standar OM3) |
| Maks. Kecepatan Data | 10Gbps @ 300m | Bahan Ferrule | Keramik Zirkonia Presisi |
| Minimal. Radius Tikungan | 30mm (Dimuat) / 15mm (Dibongkar) | Kekuatan Tarik | Lebih besar dari atau sama dengan 100N |
| Suhu Operasional | -20 derajat hingga +70 derajat | Suhu Penyimpanan | -40 derajat hingga +80 derajat |
| Panjang yang Tersedia | 1m, 2m, 3m, 5m, 10m, Kustom | Kepatuhan | RoHS, CE, ISO 11801 |

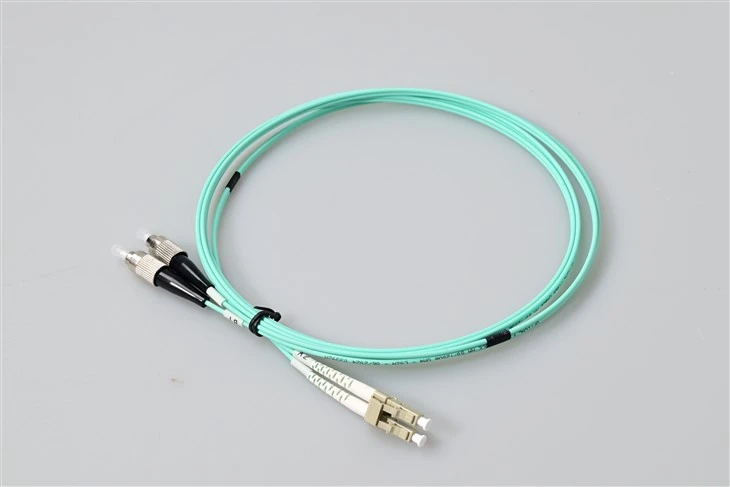

Apa itu Kabel Patch Dupleks Multimode LC ke FC OM3?
ItuKabel patch dupleks multimode LC ke FC OM3adalah jumper serat optik hibrida yang dirancang khusus untuk menghubungkan perangkat dengan antarmuka konektor berbeda. Dengan konektor LC UPC di satu ujung dan konektor FC UPC di sisi lain, kabel ini memungkinkan komunikasi tanpa batas antara peralatan jaringan modern yang dilengkapi port LC dan sistem lama yang dilengkapi antarmuka FC.
Tidak seperti kabel patch LC-LC atau FC-FC standar yang menyambungkan konektor identik, kabel hibrid LC-FC ini berperan penting dalam lingkungan infrastruktur serat campuran. Pusat data dan fasilitas telekomunikasi sering kali mengoperasikan peralatan dari generasi yang berbeda-saklar dan transceiver yang lebih baru biasanya menggunakan konektor LC kompak untuk kepadatan port yang lebih tinggi, sedangkan instrumen pengujian lama, sistem DWDM, dan peralatan telekomunikasi kelas operator mungkin masih mengandalkan konektor berulir FC yang kuat.
Mengapa Memilih Jumper Fiber Multimode LC-FC Hibrida Ini?
Laser OM3-mengoptimalkan inti serat 50/125μmmendukung transmisi Ethernet 10 Gigabit hingga 300 meter pada panjang gelombang 850nm, sehingga cocok untuk koneksi backbone intra-gedung dan tautan-pusat data jangkauan pendek. Jaket LSZH-berwarna aqua memenuhi persyaratan keselamatan kebakaran untuk pemasangan di dalam ruangan, mengeluarkan sedikit asap dan tidak ada gas halogen beracun jika terjadi kebakaran-penting untuk ruang server tertutup dan baki kabel.
Setiap kabel menjalani pengujian optik 100% sebelum pengiriman. Ferrule keramik zirkonia yang dipoles secara presisi pada kedua ujung LC dan FC menghasilkan hasil yang konsistenkerugian penyisipandi bawah 0,3dB, memastikan integritas sinyal yang andal di seluruh jaringan fiber Anda.
Konektor LC vs. Konektor FC: Memahami Perbedaan Antarmuka
ItuLC (Lucent Connector) menggunakan ferrule ringkas 1,25 mm dengan mekanisme kait dorong-tarik, memungkinkan-penerapan dengan kepadatan tinggi-dua kali lipat jumlah port dibandingkan dengan konektor SC di ruang panel yang sama. Ini telah menjadi antarmuka yang dominanPemancar SFP/SFP+dan switch jaringan modern.
ItuFC (Konektor Ferrule) dilengkapi ferrule 2,5 mm dengan sekrup berulir-pada kopling. Meskipun kurang umum pada instalasi baru, konektor FC tetap lazim pada peralatan pengukuran presisi, instrumen uji optik, dan infrastruktur telekomunikasi lama karena sambungan mekanisnya yang aman dan ketahanan terhadap getaran.
Kabel patch LC ke FC ini menghilangkan kebutuhan akan adaptor tambahan atau modul konversi saat menghubungkan kedua jenis antarmuka ini, menyederhanakan manajemen kabel dan mengurangi potensi titik kegagalan di jaringan Anda.
Aplikasi – Dimana Kabel Dupleks LC ke FC OM3 Excel
Kabel patch hibrid dupleks LC UPC ke FC UPC OM3 ini khusus-dibuat untuk satu pekerjaan, sebagian besar jumper LC standar-jumper LC tidak dapat berfungsi dengan baik: menyambungkan sakelar, transceiver, dan panel patch LC-terminasi modern ke peralatan uji terminasi FC-yang lama, peralatan penyiaran, dan lemari ODF pra-2010 - sambil bertahan dari tikungan ketat 90 derajat yang terstruktur permintaan baki kabel. Kombinasi terminasi konektor{12}}campuran dan serat tidak sensitif tekukan G657A1 inilah yang membedakan jumper ini dari kabel patch LC-FC biasa.
Peralatan FC Lama → Peningkatan Jaringan LC Modern
Di dalam kantor pusat telekomunikasi lama dan ruang kontrol-master siaran, panel masuk fiber yang ada masih diakhiri pada sekat FC. Kabel LC-FC OM3 yang tidak sensitif terhadap tikungan memungkinkan Anda merutekan-saklar LC SFP+ build baru langsung ke FC ODF lama tersebut tanpa-mengakhiri kembali kabel lapangan yang masuk - menjaga belanja modal dan menghindari gangguan layanan.
Jumper Lab Uji & Pengukuran
OTDR, sumber cahaya optik, dan pengukur daya kelas referensi-dari EXFO, JDSU, Yokogawa, dan Anritsu paling sering dikirimkan dengan sekat FC/PC, sedangkan perangkat yang diuji menggunakan LC. Jumper dupleks 50/125 OM3 LC-FC adalah kabel adaptor lab standar yang digunakan untuk menjembatani kedua antarmuka tersebut selama sertifikasi tautan multimode 10G.
Perutean-Radius Ketat di Baki Kabel & Tikungan Sudut
Serat G657A1 menjaga hilangnya tikungan makro di bawah 0,1 dB pada radius 10 mm, dibandingkan sekitar 1–2 dB untuk serat G652D lama pada tikungan yang sama. Hal ini penting dalam pemasangan kabel terstruktur: kabel patch G657A1 LC-FC OM3 2.0mm dapat dirutekan di dalam pengelola horizontal 1U, di sekitar tiang sudut, dan melalui baki kabel berlubang tanpa penalti per-tikungan yang akan melebihi anggaran margin 10G.
Tulang Punggung Multimode 10G Dalam Ruangan dengan Api-Mandat Keselamatan
Jaket LSZH hampir tidak mengeluarkan asap terhalogenasi saat dibakar, itulah sebabnya IEC 60332-1, EN 50575 Cca, dan IEC 60754 ditulis di sekelilingnya. Kabel LC-tahan api LSZH ke kabel FC OM3 adalah spesifikasi yang tepat untuk rumah sakit, stasiun metro bawah tanah, pusat data, dan gedung perkantoran bertingkat tinggi yang menerapkan batas keracunan asap.
Headend CATV dan Transmisi Siaran
Penerima headend CATV yang lebih lama dan SDI-over-ekstender serat mempertahankan sekrup-pada konektor FC karena sambungan berulir lebih tahan terhadap getaran dibandingkan LC tekan-tarik. Kabel patch multimode LC-FC 10G membawa sinyal dari agregator serat terminasi LC-modern ke port FC lama yang sensitif terhadap getaran.
Lintas Kantor Pusat FTTX-Terhubung
ODF kelas-operator sering kali mengekspos FC/PC di sisi jalur dan LC di sisi peralatan. Kabel konversi-FC-ke-LC lama dengan inti G657A1 adalah aset koneksi-silang default yang dibeli dalam jumlah besar untuk setiap ruang agregasi PON baru.
Pesanan Pemasok Massal untuk Pembuat & Integrator Panel
Integrator sistem yang membuat panel patch pra-kabel menentukan produsen kabel dupleks LC ke FC OM3 berdasarkan kinerja radius tikungan-dan sertifikat LSZH - bukan harga satuan saja. MOQ pesanan massal adalah 100 buah per panjang-SKU, dengan konsolidasi panjang-campuran pada PO yang sama yang didukung.
Pertanyaan yang Sering Diajukan – Kabel Patch Fiber LC ke FC OM3
Q1: Mengapa memilih kabel patch LC-ke-FC OM3 hibrid dibandingkan dua jumper LC-LC dan FC-FC terpisah?
J: Jumper hibrid menghilangkan satu pasangan-dari jalur optik, sehingga menghemat sekitar 0,3 dB kerugian penyisipan dan satu titik masuk-potensi kotoran. Pada anggaran tautan multimode 10G yang ketat, hal ini penting - itulah sebabnya kabel hibrid LC UPC ke FC UPC OM3 lebih disukai daripada rantai daisy-yang terdiri dari dua jumper ditambah adaptor LC-FC.
Q2: Apa yang sebenarnya dilakukan serat tidak sensitif tekukan G657A1 pada radius tekukan 10 mm?
J: Serat G652D standar kehilangan sekitar 1–2 dB per putaran bila ditekuk hingga 10 mm. Serat G657A1 menahan kerugian tersebut di bawah 0,1 dB. Secara praktis, kabel patch G657A1 LC-FC OM3 2.0mm dapat dirutekan di sekitar tiang sudut atau di dalam jari kabel tanpa degradasi sinyal yang terukur - sesuatu yang tidak dapat dilakukan oleh konstruksi serat lama.
Q3: Apakah jaket LSZH 2.0 mm diperuntukkan untuk pemasangan pleno atau riser?
J: LSZH adalah peringkat halogen-asap-nol-rendah di Eropa dan internasional (IEC 60332-1 / EN 50575 Cca). Peringkat ini diterima untuk pengoperasian umum di dalam ruangan, riser, dan-tray kabel, tetapi TIDAK setara dengan peringkat pleno OFNP-Amerika Utara. Jika proyek Anda secara khusus memerlukan OFNP pada NEC, mintalah varian berjaket OFNP dari jumper dupleks LC-FC OM3 ini.
Q4: Apakah kabel patch LC UPC ke FC UPC OM3 ini mendukung Ethernet 10G pada jangkauan multimode 300 m penuh?
J: Ya. Serat yang dioptimalkan laser OM3 50/125-bernilai 10GBASE-SR hingga 300 m. Karena kerugian penyisipan yang kurang dari atau sama dengan 0,3 dB pada kabel multimode LC-FC 10G ini menyisakan margin yang cukup pada pasangan konektor, jangkauan penuh 300 m dapat dicapai - asalkan tautan hilirnya juga OM3 atau lebih baik.
Q5: Mengapa menentukan OM3 melalui OM1 atau OM2 untuk build multimode baru?
J: OM1 (62,5/125) maksimal pada 33 m untuk 10GBASE-SR; OM2 (50/125) hanya mencapai 82 m pada 10G. OM3 memperluasnya hingga 300 m. Untuk setiap instalasi baru berkemampuan 10G, jumper dupleks 50/125 OM3 LC{20}}FC adalah spesifikasi minimum yang akan membuktikan tautan tersebut di masa mendatang. Jika proyek Anda nantinya dapat mencapai skala 40G atau 100G, lihatperbandingan kinerja serat multimode OM3 vs OM4 yang terperinciuntuk menentukan apakah memutakhirkan ke OM4 pada saat instalasi bermanfaat.
Q6: Apakah polesan UPC pada kabel ini dapat ditukar ke APC dalam pesanan massal?
J: UPC vs APC adalah pilihan-pabrik dan tidak dapat dikonversi di lapangan. Pada pesanan massal kami memproduksi varian LC APC / FC APC sebagai SKU terpisah - namun perhatikan bahwa permukaan akhir APC-berwarna hijau-kode boot dan biasanya digunakan dalam mode tunggal PON/FTTH, bukan multimode OM3. Untuk tautan multimode 10G, LC UPC ke FC UPC adalah pasangan polesan yang tepat. Untuk perincian lengkap tentang perbedaan geometri permukaan akhir PC, UPC, dan APC dalam performa return loss, lihatpanduan tipe semir konektor serat yang mencakup spesifikasi PC vs UPC vs APC.
Q7: Berapa MOQ massal dan waktu pengiriman tipikal untuk pesanan pemasok dupleks LC-FC OM3?
A: MOQ adalah 100 buah per panjang-SKU untuk konfigurasi stok. Waktu pengerjaan adalah 3–5 hari kerja untuk rakitan aqua LSZH 2,0 mm standar, dan 7–12 hari kerja untuk jaket khusus atau kumpulan kabel patch FC OM3 grosir dengan panjang khusus. Kontainer berisi 5,000+ buah dikutip per proyek.
Q8: Bagaimana cara membersihkan permukaan ujung LC UPC dan FC UPC sebelum dimasukkan?
J: Gunakan pembersih serat tipe gulungan-di kedua ujungnya sebelum melakukan perkawinan. Untuk inspeksi lapangan, cakupan fiber video 200× / 400× memverifikasi-permukaan akhir berdasarkan kriteria lulus/gagal IEC 61300-3-35. Debu-menutup LC yang tidak sensitif terhadap tikungan-Kabel FC OM3 di antara penggunaan adalah hal yang wajib - kotoran adalah satu-satunya penyebab terbesar kegagalan link-margin pada rakitan hibrid.
Q9: Apakah ferrule zirkonia Kelas A dilengkapi dengan laporan pengujian pabrik?
J: Ya. Setiap unit adalah interferometer 100%-yang diukur untuk offset apex, radius kelengkungan, dan undercut serat, dan kerugian-penyisipan / pengembalian-kerugian diuji pada 1310 nm dan 1550 nm. Laporan pengujian bernomor seri-individu tersedia pada pesanan massal dupleks LC-FC OM3 grosir tanpa biaya tambahan.
Q10: Dapatkah panjang kabel disesuaikan untuk proyek tertentu?
A: Panjang khusus dari 0,5 m hingga 300 m diproduksi sesuai pesanan. Untuk pesanan massal yang menggabungkan panjang (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) pada PO yang sama, pemasok kabel patch dupleks dupleks LC UPC ke FC UPC OM3 dapat menggabungkan semua pemotongan menjadi satu pengiriman untuk mengurangi biaya pengiriman.
Q11: Apakah kabel ini cocok untuk penggunaan langsung di luar ruangan-terkubur?
J: Tidak. Konstruksi buffer ketat LSZH 2,0 mm-dirancang untuk aplikasi di dalam ruangan/-gedung. Untuk pemasangan-penguburan langsung di luar ruangan, Anda memerlukan kabel luar ruangan berlapis baja atau-yang disambungkan ke ODF, dan jumper dalam ruangan ini dicolokkan ke sisi patch ODF.
Q12: Batasan lingkungan pengoperasian apa yang harus saya patuhi?
A: Suhu pengoperasian adalah −20 derajat hingga +70 derajat, penyimpanan −40 derajat hingga +80 derajat. Hal ini mencakup-pusat data dalam ruangan,-ruang telekomunikasi, dan lingkungan siaran ber-AC. Untuk shelter luar ruangan yang lebih dingin dan tidak berpemanas, tentukan varian-suhu industri dan bukan kabel patch LC-FC OM3 LSZH ini.
