Solusi Kabel Fiber Pusat Data Evolux
Bangun BOM serat pasif yang siap RFQ dengan trunk dan breakout MPO/MTP, kabel patch LC, opsi multimode OM3/OM4 atau mode tunggal OS2, adaptor yang kompatibel, dan pelabelan spesifik proyek.
Didirikan tahun 2013
Publikasi profil perusahaan
10+ tahun
Pengalaman industri serat optik dinyatakan di lokasi
Sampel menjadi massal
Dukungan sampel,-dalam jumlah kecil, dan pesanan dalam jumlah besar
Dokumentasi IL/RL
Proyek Selesai
Kabel Fiber{0}}Densitas Tinggi untuk Ruang Server, Jaringan Perusahaan, dan Infrastruktur Cloud
Evolux memasok konektivitas pasif untuk proyek pemasangan kabel fiber pusat data, termasuk kabel patch LC, rakitan kabel MPO/MTP, kabel multimode OM3 dan OM4, kabel mode tunggal-OS2, adaptor fiber, dan pigtail. Kisarannya mencakup penambalan peralatan, tautan kabinet, batang tulang punggung, transisi breakout dan pergerakan, penambahan, dan perubahan kabel terstruktur. Operator pusat data, integrator jaringan, kontraktor kabel, dan distributor dapat membeli produk standar, meminta sampel, atau menyiapkan BOM proyek untuk produksi-dalam jumlah kecil dan massal. Sebagai produsen kabel serat pusat data dan pemasok perakitan kabel serat optik OEM, Evolux dapat meninjau kombinasi konektor, mode serat, semir, panjang, jaket, warna, pelabelan, dan kemasan. Pembeli yang merencanakan solusi pemasangan kabel MPO/MTP berdensitas tinggi harus mengirimkan antarmuka transceiver, jumlah serat, jenis kelamin, dan polaritas ke RFQ.
Produk Kabel Fiber Pusat Data dengan Spesifikasi yang Dapat Diverifikasi
Kartu produk di bawah ini menggunakan nama, opsi, dan nilai numerik yang dipublikasikan di halaman produk Evolux. Kutipan akhir harus mengidentifikasi tingkat kerugian yang dipilih, pemetaan konektor, dan konstruksi kabel karena tidak semua opsi berlaku untuk setiap perakitan.

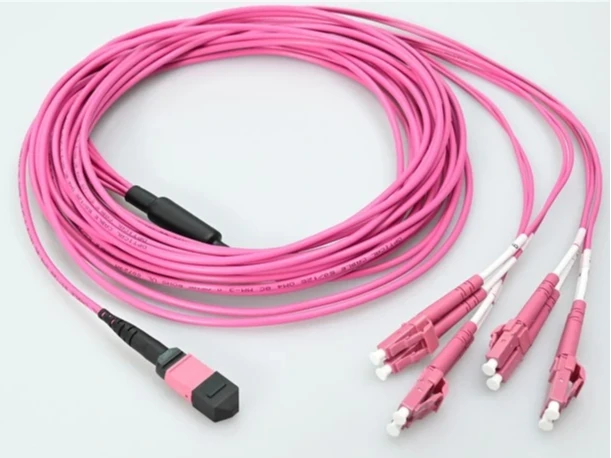

MTP Female ke 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300nm
- MTP IL maks 0,35 dB; LC IL Kurang dari atau sama dengan 0,2 dB
- kabel OFNP 3,0 mm; 150 m pada 40/100G dan 850 nm

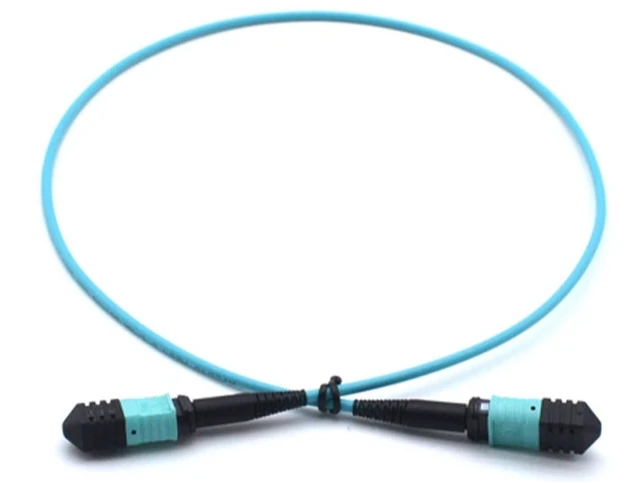

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Rakitan OM3 12-serat
- kabel LSZH 3,0 mm; diterbitkan konfigurasi 1 m
- MM rendah-kerugian IL: tipikal<0.30 dB; max <0.5 dB

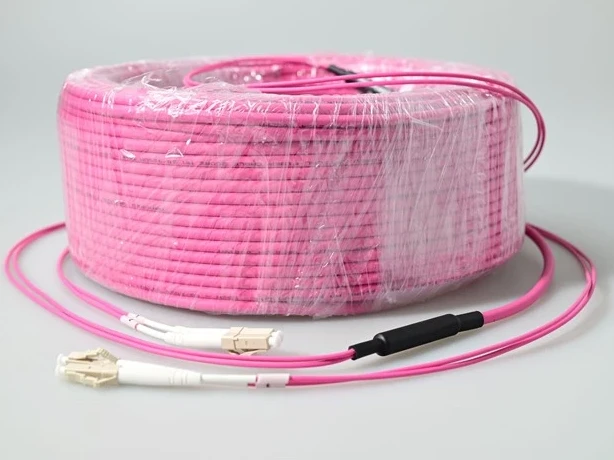

Kabel Patch Dupleks Multimode LC ke LC OM4
- Ferrule faktor bentuk-bentuk-kecil 1,25 mm
- Antarmuka konektor IEC 61754-20
- Opsi riser, pleno, dan kabel khusus dinyatakan
Kabel Patch Multimode Uniboot LC UPC OM3
- Laser OM3-mengoptimalkan serat 50/125 µm
- 10G menjangkau hingga 300 m pada 850 nm
- OFNR dan OFNP; panjang standar 0,5 m hingga 30 m
Kabel Patch Mode Tunggal LC/UPC -yang disesuaikan
- Opsi mode tunggal-9/125 µm
- IL Kurang dari atau sama dengan 0,30 dB IEC Kelas C; Kurang dari atau sama dengan 0,15 dB IEC Kelas B
- 0,9/2,0/3,0mm; PVC, LSZH atau OFNP
Adaptor MTP/MPO dengan Selongsong Penyelarasan
- Kerugian penyisipan maks 0,2 dB
- Minimal 1.000 siklus kawin
- Bergelang/tanpa flensa; simpleks/dupleks; RoHS menyatakan

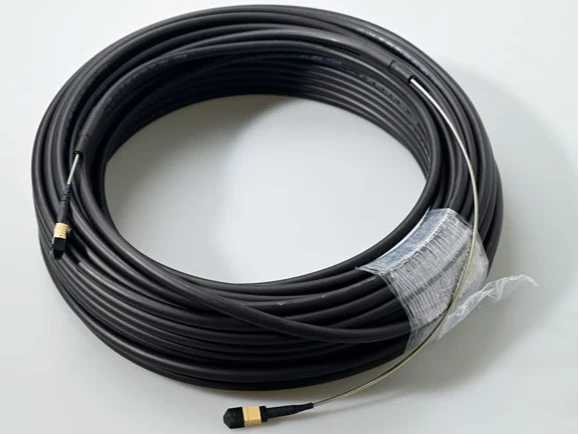

Kabel Patch Serat Optik Lapis Baja MPO/MTP
- OS2, OM3 atau OM4; 8, 12, 24, 48, 72 atau 144 serat
- Pelindung pita baja tahan karat spiral-
- IEC 61754-7 dan TIA 604-5
Adaptor Multimode Dupleks LC/LC
- Jenis adaptor LC; tubuh dupleks
- Antarmuka Polandia UPC
- Multimode; tidak ada-konfigurasi flensa

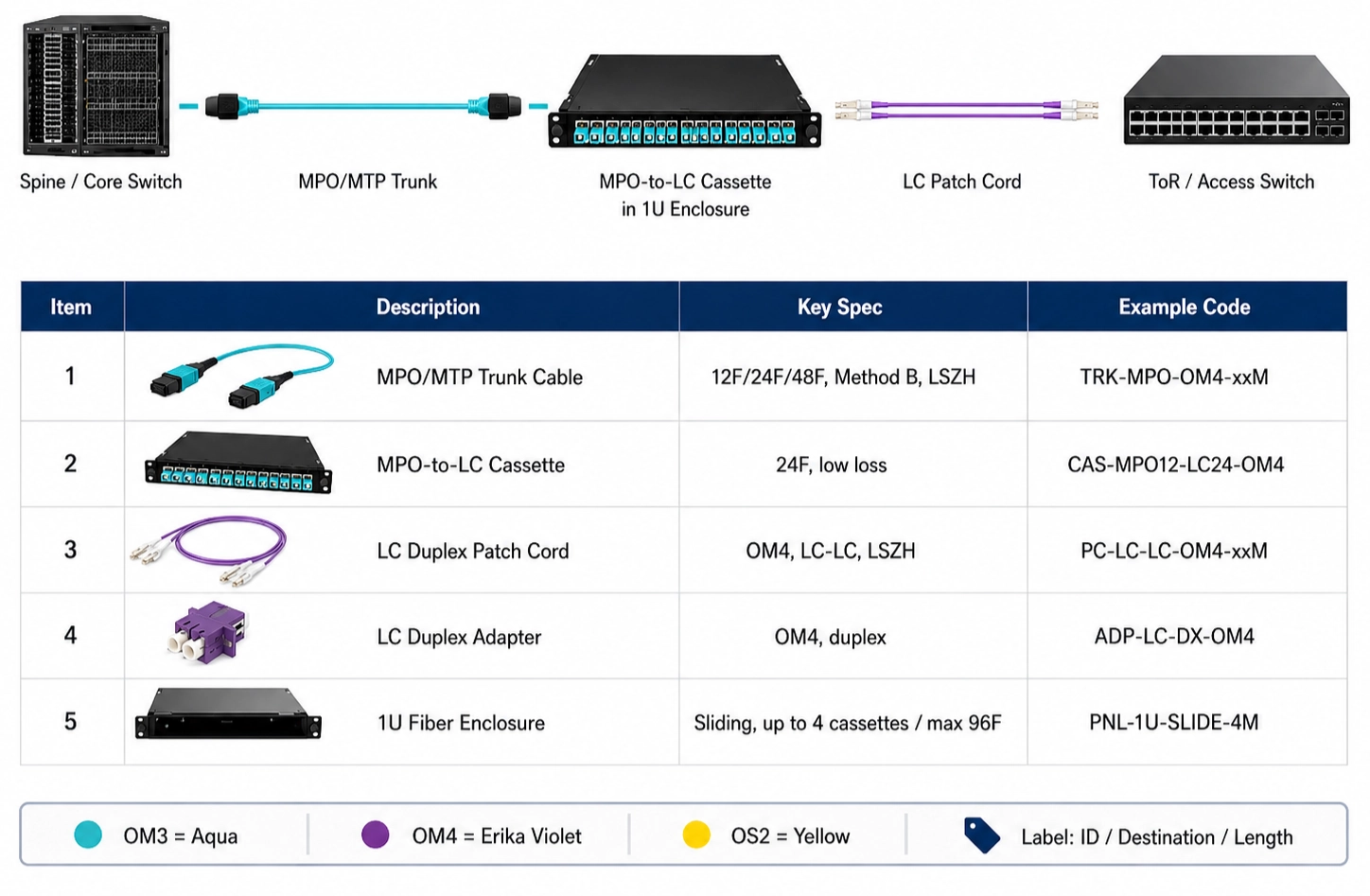

Arsitektur Kabel Fiber{0}}Pusat Data Kepadatan Tinggi berdasarkan Peran Tautan
Rencana pemasangan kabel terstruktur yang berguna dimulai dengan titik koneksi, bukan daftar kabel umum. Petakan antarmuka peralatan dan metode penambalan di setiap tahap, lalu tetapkan jenis kelamin konektor, polaritas, tingkat serat, dan jaket ke saluran lengkap.
Server atau Penyimpanan
Konfirmasikan dupleks LC atau antarmuka transceiver MPO/MTP langsung dan tingkat serat yang diperlukan.
01
Sakelar ToR / EoR
Gunakan patching LC untuk port dupleks atau breakout MPO/MTP untuk konversi paralel-ke-dupleks.
02
Bidang Rak Patch
Cocokkan duplex LC atau adaptor MPO/MTP dengan panel atau tapak kaset yang ditentukan pembeli.
03
Barisan/Tulang Punggung Batang
Rakitan MPO/MTP yang telah dihentikan sebelumnya mengkonsolidasikan serat dan mengurangi pekerjaan penghentian di lapangan.
04
MDA / Lintas-Hubungkan
Pertahankan catatan pelabelan, polaritas, dan kehilangan-anggaran di seluruh jalur pemasangan kabel terstruktur.
05
| Kondisi proyek | Arah pemasangan kabel yang direkomendasikan | Pembeli harus mengkonfirmasi | Cakupan Evolux yang relevan |
|---|---|---|---|
| Penambalan peralatan dupleks | Kabel duplex atau uniboot LC-ke-LC | Tingkat serat, semir, panjang, jaket, pelabelan port | Multimode OM3/OM4 dan rakitan LC mode tunggal 9/125 µm- |
| Tulang punggung paralel | Batang MPO/MTP | Desain serat 8/12/24, jenis kelamin, polaritas, orientasi kunci, kelas kerugian | Rakitan MPO/MTP dalam konfigurasi OS2, OM3 dan OM4 |
| Paralel-dengan-migrasi dupleks | Penembusan MTP/MPO-ke-LC | Pemetaan transceiver, urutan pasangan LC, gender dan total kehilangan saluran | 8-serat OM4 MTP betina ke empat rakitan dupleks LC UPC |
| Lalu lintas-tinggi atau jalur terbuka | Rakitan multi-serat lapis baja | Jumlah serat, geometri kabel, batasan rute dan kontrol tikungan | Opsi MPO/MTP berlapis baja tahan karat spiral |
| Kopling panel atau kaset | Adaptor LC atau MPO/MTP | Jejak kaki, flensa, orientasi kunci, mode, dan kompatibilitas poles | Dupleks LC dan adaptor bergelang atau tanpa flensa MTP/MPO |
Kabel Serat Pusat Data MPO/MTP untuk Batang Ringkas dan Tautan Breakout
Rangkaian produk Evolux yang diterbitkan mendukung dua peran praktis MPO/MTP dalam sistem terstruktur:multi-trunching serat antar titik distribusidan rakitan breakout yang menghadirkan konektor dupleks ke peralatan.
8 serat → 4 pasang dupleks LC
Performa breakout ditentukan pada kedua jenis konektor
Rakitan 8-serat OM4 menggunakan konektor perempuan MTP dan empat ujung dupleks LC UPC. Batasan yang dipublikasikan memisahkan antarmuka MTP pada kerugian penyisipan maksimum 0,35 dB dari antarmuka LC pada kurang dari atau sama dengan 0,2 dB, sehingga pembeli dapat menempatkan setiap koneksi ke dalam anggaran kerugian saluran daripada mengandalkan satu klaim "kerugian rendah" yang tidak ditentukan.
8–144 serat diterbitkan
Konstruksi standar dan lapis baja menangani jalur yang berbeda
Produk MPO/MPO-OM3-12F-3.0MM-LSZH-1M standar cocok untuk bagasi dalam ruangan yang ringkas, sedangkan rangkaian MPO/MTP lapis baja menambahkan pita baja tahan karat spiral.Armoring harus dipilih untuk paparan mekanis; ini tidak menggantikan kebutuhan untuk mengonfirmasi kontrol tikungan, kehilangan konektor, polaritas, atau kompatibilitas panel.
Kabel Fiber Pusat Data LC untuk Switch Padat dan Patching Server
Rakitan LC sesuai dengan port peralatan dan bidang patch di mana setiap tautan menggunakan pasangan transmisi/penerimaan dupleks. Ferrule LC 1,25 mmmenyediakan antarmuka yang lebih kecil dari SC, sementara konstruksi uniboot mengurangi jumlah badan kabel yang disalurkan melalui rak padat.
OM3: 10G hingga 300 m pada 850 nm
Gunakan OM3 di mana transceiver dan jangkauan mendukungnya
Kabel uniboot LC UPC OM3 yang dipublikasikan menggunakan serat 50/125 µm yang dioptimalkan laser-dan ditawarkan dalam versi OFNR dan OFNP. Evolux mencantumkan panjang standar dari 0,5 m hingga 30 m dan menerima panjang khusus, memungkinkan BOM mengontrol kelebihan loop layanan alih-alih menggunakan satu panjang untuk setiap posisi rak.
Mode tunggal OM4 atau 9/125 µm-
Pilih tingkat serat dari optiknya, bukan warnanya saja
Portofolio LC mencakupProduk dupleks multimode OM4dan rakitan mode tunggal-9/125 µm yang dapat disesuaikan dengan opsi kabel PVC, LSZH, atau OFNP. Warna jaket dapat mendukung identifikasi, namun spesifikasi pembelian harus menyatakan mode serat, semir, rating jaket dan mengukur persyaratan IL/RL secara eksplisit.
Kerugian-Kontrol Anggaran, Polaritas, dan Antarmuka untuk Kabel Fiber Pusat Data
Apa yang membuat perakitan yang telah{0}}dihentikan dapat diterapkan adalah kesepakatan antara setiap atribut tautan. Pemeriksaan ini harus diselesaikan pada gambar atau BOM yang disetujui sebelum produksi.
Anggaran kerugian optik
Tambahkan kerugian konektor dan adaptor yang dinyatakan pada setiap pasangan yang dikawinkan, ditambah redaman serat dan margin teknik. Minta format laporan IL/RL dengan penawaran harga.
Polaritas MPO/MTP
Tentukan peta serat ujung-ke-ujung dan orientasi kunci. "Kompatibel dengan MPO/MTP" saja tidak mengidentifikasi apakah saluran mempertahankan jalur transmisi dan penerimaan.
Jenis kelamin penghubung
Memetakan antarmuka yang dipasangi pin dan tidak dipasangi pin pada transceiver, trunk, adaptor, dan kaset. Dua konektor yang disematkan tidak dapat dipasangkan dengan benar.
Kelas serat dan optik
Cocokkan OM3, OM4 atau OS2 dengan panjang gelombang, kecepatan data, dan jangkauan pada lembar data transceiver. Jangan mengganti fiber grade tanpa memeriksa ulang salurannya.
Jaket dan jalur
Nyatakan LSZH, OFNR, OFNP atau konstruksi lain yang diperlukan, bersama dengan diameter kabel, lingkungan perutean, dan kebutuhan perlindungan mekanis.
Rencana identifikasi
Berikan konvensi penamaan port, label di bagian akhir, warna jaket atau boot, jadwal panjang dan grup pengemasan yang diperlukan untuk urutan pemasangan.
Kirim BOM Kabel Serat Pasif Lengkap untuk Ditinjau
Manajer sumber atau teknisi produk harus memberikan informasi yang cukup untuk mengidentifikasi setiap antarmuka perkawinan dan setiap varian komersial. Hal ini mengurangi putaran klarifikasi dan membuat pengujian sampel menjadi bermakna.
Aplikasi dan topologi:server, penyimpanan, ToR/EoR, tulang punggung, MDA, atau peran{0}}hubungan silang.
Antarmuka:jenis konektor, semir, jumlah serat MPO/MTP, jenis kelamin, orientasi kunci dan polaritas.
Media optik:OM3, OM4 atau OS2, panjang gelombang, kecepatan data, jangkauan dan kelas kerugian yang diperlukan.
Pembuatan mekanis:panjang kabel, diameter, panjang breakout, peringkat jaket, persyaratan pelindung dan tarikan.
Detail komersial:kuantitas berdasarkan konfigurasi, jumlah sampel, label, logo, kemasan dan dokumen yang diperlukan.
Tinjauan Gambar dan Konfigurasi Kabel Fiber Pusat Data Khusus
Evolux menyatakan bahwa kombinasi konektor, panjang kabel, mode serat, jenis semir, struktur kabel, warna jaket dan sepatu bot, label dan kemasan dapat ditinjau untuk pasokan berbasis proyek.
Spesifikasi dan dukungan gambar
Bagikan gambar, contoh produk, spesifikasi atau topologi yang ada. Tinjauan tersebut harus mengunci pemetaan konektor, dimensi breakout, toleransi panjang, jaket, posisi label, dan unit pengepakan sebelum sampel diproduksi.
- Tinjauan BOM dan topologi
- Pencocokan konektor dan serat
- Konfigurasi standar atau khusus
Sampel,-persediaan dalam jumlah kecil dan massal
Situs ini mengonfirmasi evaluasi sampel,-penyesuaian batch kecil, dan produksi massal. Itu tidak menerbitkan satu MOQ tetap atau siklus pengambilan sampel untuk semua rakitan pusat data karena konfigurasi dan kuantitas mempengaruhi pesanan.
- Sampel kompatibilitas
- Evaluasi kinerja
- Sampel yang disetujui sebagai referensi produksi
Label pribadi dan identitas pemasangan
Penyesuaian yang tersedia mencakup warna jaket dan sepatu bot, penanda kabel, label produk, logo, kemasan netral, dan-kemasan khusus pelanggan. Tentukan teks, format kode batang, dan konvensi akhir-A/end-B dalam karya seni yang disetujui.
- Label kabel dan produk khusus
- Review logo dan kemasan
- Kode warna berdasarkan proyek
Standar dan Catatan Mutu Pengadaan Perakitan Kabel Fiber
Bukti kualitas yang paling berguna terkait dengan produk dan batch yang tepat. Halaman produk Evolux mempublikasikan standar antarmuka, pernyataan material, dan opsi pengujian berikut; pembeli harus meminta dokumen yang berlaku terhadap SKU yang dikutip.
IEC 61754-7 dan TIA 604-5
Diterbitkan untuk rakitan lapis baja MPO/MTP dan rangkaian adaptor MPO/MTP. Referensi ini menentukan antarmuka konektor multi-serat dan mendukung pemeriksaan intermateabilitas.
Telcordia GR-326 dan JIS
Tercantum di halaman adaptor MTP/MPO kerugian maksimum 0,2 dB. Konfirmasikan kualifikasi yang tepat atau dokumen kepatuhan untuk konfigurasi adaptor yang dipesan.
Jaket kabel OFNP
Diterbitkan untuk perakitan 8-fiber OM4 MTP-ke-LC. Ini mengidentifikasi konstruksi kabel pleno yang disebutkan; perancang proyek tetap bertanggung jawab atas penerimaan kode lokal.
IEC 61754-20
Diterbitkan untuk kabel patch dupleks LC OM4. Ini mengidentifikasi antarmuka konektor LC yang digunakan dalam koneksi peralatan SFP, XFP dan SFP+.
Kepatuhan material RoHS
Dinyatakan untuk adaptor MTP/MPO. Untuk catatan pengadaan, mintalah pernyataan terkini yang mengidentifikasi produk atau kelompok material yang dikutip.
Pelaporan-kerugian / pengembalian-kerugian
Evolux menyatakan bahwa laporan IL/RL dapat diberikan. Tentukan panjang gelombang, batas, metode pengujian, dasar pengambilan sampel, dan apakah hasil serial diperlukan.
Evolux menyatakan didirikan pada tahun 2013 dan memiliki lebih dari 10 tahun pengalaman industri serat optik. Tidak ada total pengiriman-pusat-data tertentu atau kasus pusat data yang disebutkan yang dipublikasikan pada halaman yang ditinjau, sehingga halaman solusi ini tidak menetapkan jumlah penerapan yang belum diverifikasi ke segmen pusat data.
FAQ Solusi Kabel Fiber Pusat Data
Informasi apa yang harus disertakan dalam kabel fiber pusat data RFQ?
Menyediakan peran tautan, antarmuka transceiver atau peralatan, jenis konektor, mode serat, jumlah serat, polaritas, jenis kelamin konektor, semir, panjang kabel, peringkat jaket, kuantitas berdasarkan panjang, pelabelan dan pengemasan. Topologi, BOM, gambar, sampel, atau spesifikasi terkini membantu Evolux memeriksa kompatibilitas komponen sebelum penawaran.
Kapan sebaiknya pusat data menggunakan dupleks LC dan bukan MPO/MTP?
Gunakan dupleks LC di mana peralatan aktif dan bidang patch memperlihatkan port LC dupleks dan tautan membawa satu pasangan pengirim/penerima. Gunakan MPO/MTP untuk multi-batang serat, port-optik paralel, atau agregasi-kepadatan tinggi; transisi harness atau kaset MPO/MTP-ke-LC dapat menghubungkan kedua jenis antarmuka.
Bagaimana seharusnya pembeli memilih antara OM3, OM4 dan OS2?
Cocokkan serat dengan spesifikasi transceiver, panjang gelombang, jangkauan dan instalasi terpasang. Evolux mencantumkan rakitan multimode OM3 dan OM4 50/125 µm serta opsi mode tunggal-OS2 9/125 µm; konfirmasikan nilai pastinya berdasarkan lembar data peralatan daripada memilih berdasarkan warna jaket saja.
Detail MPO/MTP mana yang harus dikonfirmasi sebelum produksi?
Konfirmasikan jumlah serat, jenis kelamin konektor, orientasi kunci, metode polaritas, pemolesan UPC atau APC, tingkat serat, kelas kerugian, dan pemetaan-ke-ujung. Atribut-atribut ini berfungsi sebagai satu sistem, sehingga jenis kabel yang benar dengan polaritas atau jenis kelamin yang salah masih dapat menghalangi pengoperasian tautan.
Berapa MOQ dan waktu tunggu sampel untuk kabel serat pusat data khusus?
Evolux menyatakan bahwa ia mendukung sampel,{0}}kustomisasi batch kecil, dan produksi massal, namun situs webnya tidak mempublikasikan MOQ numerik tetap atau waktu tunggu sampel untuk solusi ini. Keduanya harus dikonfirmasi setelah persyaratan konektor, serat, panjang, jaket, pelabelan, laporan-pengujian, dan kuantitas ditinjau.
Bisakah Evolux menyediakan kabel-label pribadi dan dokumentasi pengujian?
Cakupan penyesuaian yang dipublikasikan mencakup warna jaket dan sepatu boot, penanda kabel, label produk, logo, kemasan netral atau khusus pelanggan, dan konfigurasi produk. Dukungan laporan lembar data dan penyisipan-kerugian/pengembalian-pengujian kerugian-juga dinyatakan; tentukan apakah laporan berbasis batch-atau diserialkan dalam spesifikasi pesanan yang disetujui.
Bangun BOM Kabel Fiber Pusat Data Anda dengan Antarmuka Nyata
Kirim topologi, antarmuka transceiver, pemetaan konektor, persyaratan OM3/OM4 atau OS2, panjang, jaket, jumlah dan rencana pelabelan. Evolux dapat meninjau rakitan kabel pasif dan adaptor terhadap spesifikasi yang dikirimkan.
