Shenzhen Evolux Fiber Co., Ltd adalah penyedia terkemuka-solusi serat optik mutakhir, yang mengkhususkan diri dalam penelitian, pengembangan, manufaktur, dan distribusi produk-serat optik berkualitas tinggi. Didirikan pada tahun 2013, dan berkantor pusat di Shen Zhen, Tiongkok, kami telah muncul sebagai nama tepercaya di bidang serat optik. Dengan fokus kuat pada inovasi dan keandalan, kami berupaya memenuhi tuntutan industri telekomunikasi global yang terus berkembang.
Keunggulan Kami
Portofolio Produk Beragam
Kami menyediakan rangkaian lengkap produk serat optik, mulai dari serat optik-mode tunggal dan-multi-hingga serat optik khusus untuk aplikasi spesifik, termasuk kabel serat optik, konektor, transceiver, adaptor, dan aksesori terkait untuk memenuhi beragam kebutuhan pelanggan kami.

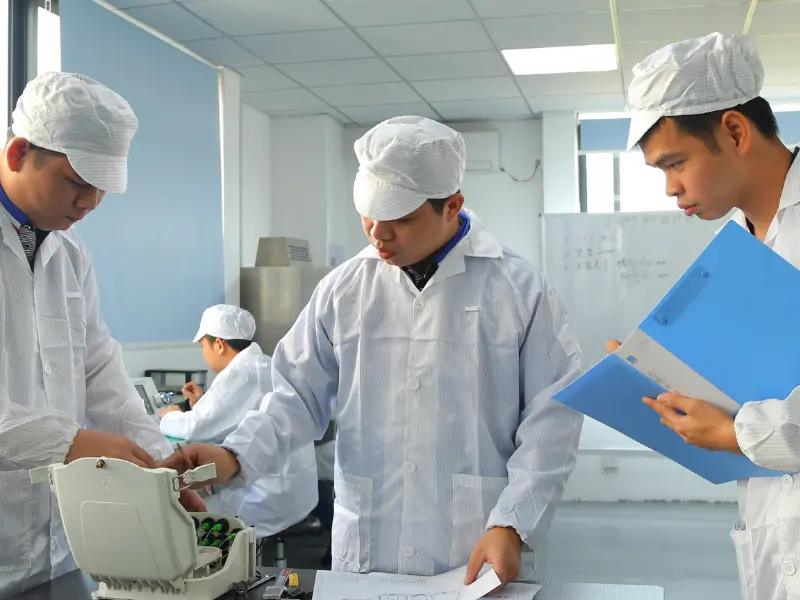

Dukungan Pelanggan yang Luar Biasa
Kami telah membentuk tim ahli yang siap mendukung pelanggan kami. Mereka membantu pelanggan dalam memilih solusi serat optik yang tepat dan memandu proses penerapannya, sehingga pelanggan dapat menikmati konsultasi pra-penjualan yang komprehensif hingga dukungan-penjualan dan bantuan teknis.

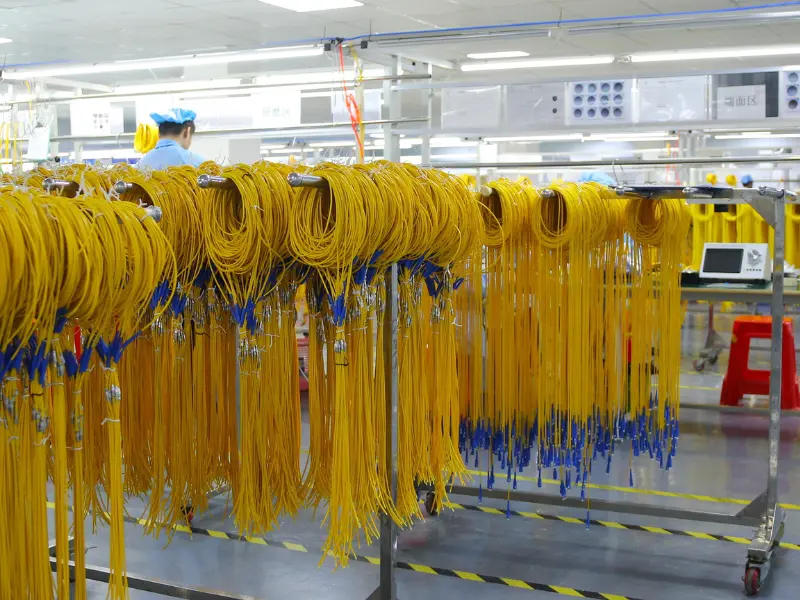

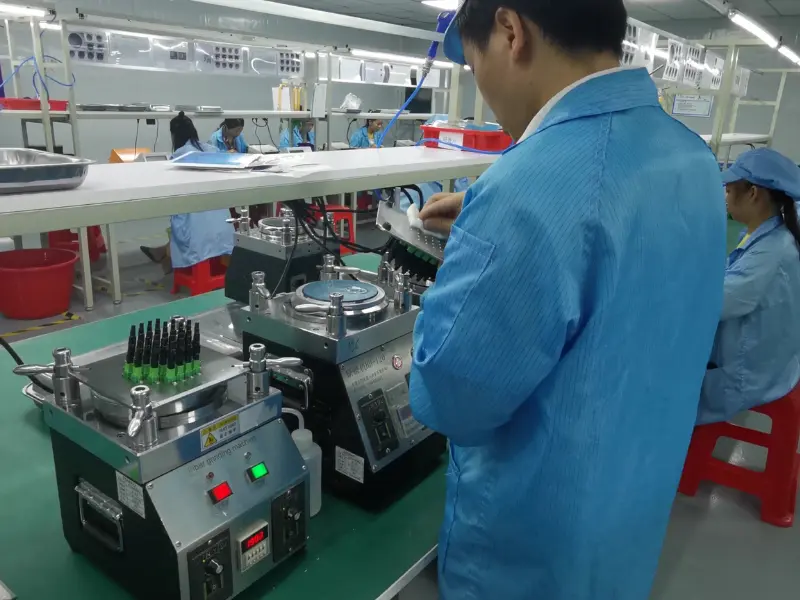

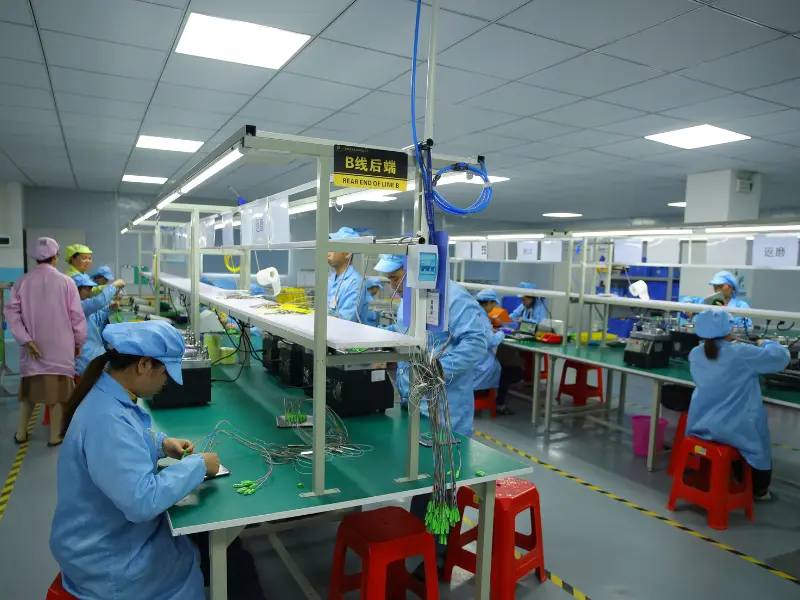

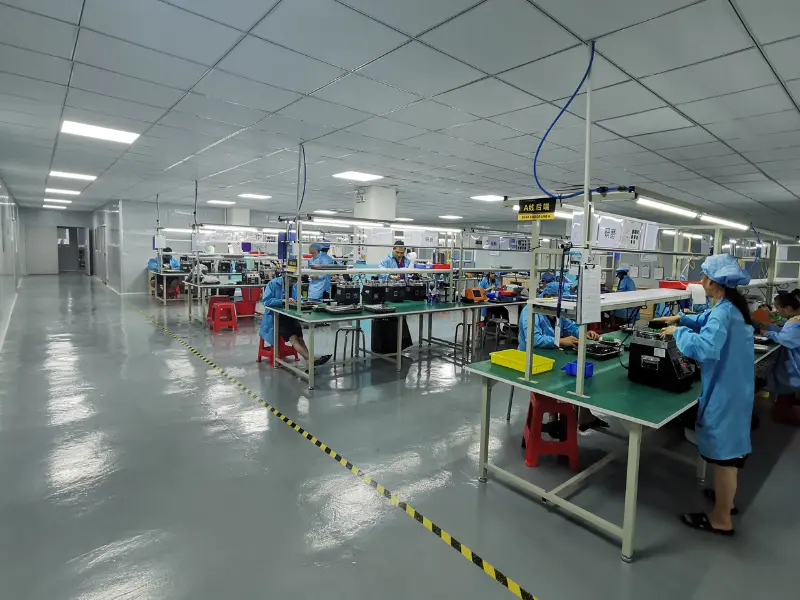

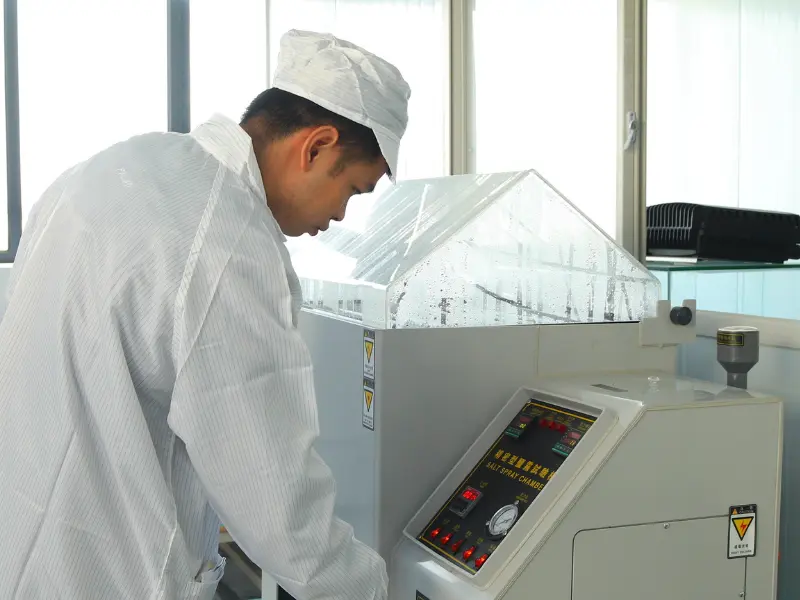

Fasilitas Litbang Tingkat Lanjut
Fasilitas, peralatan, dan laboratorium khusus penelitian dan pengembangan yang canggih menyediakan lingkungan yang ideal untuk melakukan penelitian, eksperimen, dan pengujian material serat optik, desain, dan proses manufaktur yang mutakhir.
Layanan Kustomisasi Profesional
Kami menawarkan opsi penyesuaian yang memungkinkan pelanggan menyesuaikan produk serat optik dengan kebutuhan spesifik mereka. Diameter serat, bahan pelapis, atau jenis konektor semuanya dapat disesuaikan secara fleksibel.
Product Categories
Latest Products
Pembagi PLC serat optik tidak dipilih berdasarkan rasio pemisahan saja. Ukuran paket, antarmuka konektor, diameter serat, panjang kabel, dan metode pemasangannya juga harus sesuai dengan arsitektur jaringan dan desain penutup.
EVOLUX Fiber memasok solusi splitter PLC untuk operator telekomunikasi, kontraktor jaringan fiber, penyedia solusi ODN, produsen peralatan, distributor, dan merek-label swasta.
Baik Anda membeli model standar untuk distribusi atau mempersiapkan penerapan FTTH khusus proyek, tim kami dapat membantu Anda meninjau konfigurasi yang diperlukan sebelum penawaran dan produksi.
01
Proyek-Konfigurasi yang Cocok
Pilih rasio pemisahan, paket, konektor, konstruksi serat, dan panjang kabel sesuai dengan topologi jaringan, penutup instalasi, dan anggaran optik Anda.
02
Kinerja Optik yang Dapat Diverifikasi
Konfirmasikan parameter utama seperti kerugian penyisipan, keseragaman kerugian, kerugian pengembalian, kerugian ketergantungan polarisasi, dan pengarahan sesuai dengan persyaratan penerimaan Anda.
03
Kustomisasi Fleksibel
Konfigurasikan antarmuka konektor, diameter kabel, panjang input dan output, label produk, nomor komponen pelanggan, dan kemasan.
04
Pengadaan Berulang yang Konsisten
Konfigurasi yang disetujui dapat dicatat untuk sampel, pesanan massal, dan pembelian berulang, membantu mengurangi perbedaan spesifikasi antara batch produksi yang berbeda.
Sesuaikan Splitter PLC Serat Optik Anda
Pemisah PLC standar mencakup sebagian besar aplikasi FTTH, GPON, dan PON, tetapi proyek yang berbeda mungkin memerlukan rasio pemisahan tertentu, ukuran paket, antarmuka konektor, konstruksi kabel, dan metode identifikasi.
EVOLUX Fiber menyediakan penyesuaian splitter PLC berbasis proyek-sesuai dengan BOM, gambar, sampel, atau spesifikasi teknis Anda.
Rasio Split dan Konfigurasi Port
Pilih konfigurasi input dan output sesuai dengan arsitektur jaringan Anda dan jumlah port distribusi yang diperlukan.
Opsi yang tersedia mungkin termasuk:
- Konfigurasi 1×2 hingga 1×64
- konfigurasi 2×N
- Desain-input tunggal atau-input ganda
- Distribusi daya optik yang seimbang
- Pengaturan port{0}}spesifik proyek
- Konfigurasi khusus tunduk pada evaluasi teknis
Jenis Paket
Pilih paket sesuai dengan ruang pemasangan, persyaratan perlindungan, dan metode manajemen serat.
Opsi yang tersedia meliputi:
- Serat telanjang
- Tabung tanpa blok atau mini
- modul ABS
- kaset LGX
- Pemasangan di rak-penutup
- Konstruksi modul khusus
Jenis Konektor dan Poles
Konfigurasikan antarmuka input dan output agar sesuai dengan adaptor, peralatan, dan koneksi jaringan yang ada.
Opsi yang tersedia mungkin termasuk:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Serat yang tidak terminasi
- Konektor berbeda pada sisi input dan output
Konstruksi Serat dan Kabel
Pilih jenis serat, diameter penyangga, dan struktur kabel sesuai dengan ruang perutean, persyaratan pembengkokan, dan kebutuhan perlindungan mekanis.
Opsi yang tersedia mungkin termasuk:
- serat telanjang 250 μm
- Serat buffer 900 μm
- kabel 2,0 mm
- kabel 3,0 mm
- G.657A1 menekuk-serat tidak sensitif
- G.657A2 menekuk-serat tidak sensitif
- Serat mode tunggal-G.652D
- Diameter kabel masukan dan keluaran berbeda
Panjang Kabel dan Identifikasi Port
Tentukan panjang kabel input dan output sesuai dengan dimensi enclosure dan tata letak perutean serat Anda.
Opsi identifikasi mungkin mencakup:
- Panjang masukan dan keluaran yang disesuaikan
- Serat keluaran bernomor
- Serat-berkode warna
- Label pelabuhan
- Tag masukan dan keluaran
- Nomor seri
- Informasi kumpulan
- Nomor bagian pelanggan
Pelabelan dan Pengemasan OEM
Sesuaikan identifikasi dan kemasan produk untuk distribusi, pasokan proyek, atau program-label pribadi.
Opsi yang tersedia mungkin termasuk:
- Label produk netral
- Logo pelanggan
- Nomor model yang disesuaikan
- Nomor bagian pelanggan
- Label kode batang
- Kemasan individu
- Kemasan massal
- Karya seni kemasan pelanggan
- Tanda karton yang disesuaikan
- Daftar pengemasan khusus-proyek
Konektor serat optik adalah perangkat yang digunakan untuk menghubungkan serat optik, memfasilitasi transmisi sinyal cahaya yang efisien. Konektor serat optik memungkinkan penyambungan dan pemutusan sambungan lebih cepat dibandingkan penyambungan. Mereka tersedia dalam berbagai tipe seperti SC, LC, ST, dan MTP, masing-masing dirancang untuk aplikasi spesifik.
PLC Fiber Optic Splitter dapat dikategorikan berdasarkan chip splitter PLC yang digunakannya, artinya ada splitter PLC 1xN dan 2xN, seperti splitter 1x4, splitter 1x8, splitter 1x16, splitter 2x32, splitter PLC 2x64, dll. Pengguna dapat memilih nomor input dan output yang berbeda tergantung pada kondisi pelanggan atau panjang kabel. Selain itu, splitter PLC juga dapat diklasifikasikan berdasarkan paket yang berbeda untuk memenuhi kebutuhan klien dalam berbagai skenario, termasuk splitter PLC ukuran kecil yang perlu digunakan di kotak terminal dan splitter PLC terpasang di rak ukuran besar yang dapat dipasang di rak. Ada lima jenis splitter PLC di pasaran: Bare Fiber Optical Splitter, Blockless Fiber Splitter, ABS Splitter, LGX Splitter, dan Rack-Mount Splitter.
Pemisah Serat Optik Telanjang
Pemisah serat telanjang tidak memiliki konektor di ujung serat telanjang, sehingga memerlukan perlindungan lengkap di tas jinjing dan perangkat. Karena ukurannya yang ringkas, ia dapat dengan mudah ditempatkan di kotak sambungan formal dan kotak sambungan. Pemisah serat telanjang meminimalkan penggunaan ruang dan pada saat yang sama mengurangi biaya pemasangan. Biasanya digunakan untuk FTTH, PON, LAN, CATV, alat uji, dan aplikasi lainnya.
Pemisah Serat Tanpa Blok
Meskipun splitter PLC tanpa blok memiliki tampilan yang mirip dengan splitter serat telanjang. Namun dapat memberikan perlindungan serat yang lebih kuat karena memiliki kemasan tabung baja tahan karat yang lebih kompak. Pemisah PLC tanpa blok tidak memerlukan fusi serat optik selama pemasangan dan terutama digunakan untuk sambungan berbeda di atas kotak distribusi atau lemari jaringan.
Pemisah Serat Modul ABS
Pemisah ABS memiliki wadah plastik ABS, yang memiliki perlindungan yang baik untuk komponen dan kabel optik internal. Pemisah ABS sederhana dan ringkas, yang dapat disesuaikan dengan lingkungan dan persyaratan pemasangan yang berbeda. Ini banyak digunakan dengan kotak distribusi serat luar ruangan untuk jaringan PON, FTTH, FTTX, GOPN.
Pemisah Serat Kaset LGX
Splitter LGX PLC dilengkapi dengan kotak logam yang kokoh. Ini dapat digunakan sendiri atau dengan mudah dipasang di panel patch serat optik standar atau sasis serat optik tanpa penyambungan arsip atau personel terampil selama penerapan. Penutup kotak logam LGX standar menyediakan pendekatan plug-and-play untuk integrasi dalam jaringan, sehingga menghilangkan risiko selama pemasangan.
Rak-Pemisah Dudukan
1U dan 2U adalah dua ukuran pemasangan rak yang tersedia untuk splitter di pasaran, sedangkan splitter pemasangan rak 1U-lebih umum digunakan. Pemisah PLC dipasang di unit rak, yang memiliki kinerja optik sangat baik dan pemasangan jaringan yang nyaman. Pemisah pemasangan rak-banyak digunakan di EPON, GPON, FTTX, FTTH, dll., dan memberikan solusi ideal untuk lingkungan pemasangan kabel berkepadatan tinggi.
Manfaat Pemisah PLC Serat Optik
Biaya-Efektifitas
Pemisah serat optik menghilangkan kebutuhan akan banyak serat dengan memungkinkan pembagian satu serat menjadi beberapa jalur. Hal ini secara signifikan mengurangi biaya penerapan dan pemeliharaan jaringan, karena lebih sedikit serat yang diperlukan untuk melayani banyak pelanggan atau perangkat.
Fleksibilitas dan Skalabilitas
Splitter memberikan fleksibilitas dan skalabilitas pada desain jaringan. Mereka dapat dengan mudah ditambahkan atau dihapus sesuai kebutuhan jaringan, memungkinkan perluasan atau konfigurasi ulang jaringan tanpa hambatan. Fleksibilitas ini memungkinkan administrator jaringan untuk beradaptasi dengan perubahan kebutuhan tanpa perubahan infrastruktur yang ekstensif.
Kehilangan Sinyal Minimal
Pemisah serat optik-berkualitas tinggi menunjukkan kehilangan penyisipan dan kehilangan pengembalian yang rendah, sehingga memastikan distribusi sinyal yang efisien. Hilangnya sinyal yang minimal memungkinkan transmisi yang andal dalam jarak jauh tanpa mengurangi kualitas sinyal. Hal ini sangat penting untuk aplikasi yang memerlukan kecepatan data tinggi dan latensi rendah.
Penerapan Fiber Optic PLC Splitter
Pusat Data
Pemisah serat PLC sering digunakan di jaringan pusat data untuk mendistribusikan data cepat ke berbagai server dan perangkat penyimpanan. Hal ini memungkinkan pusat data menangani lalu lintas data dalam jumlah besar secara efisien, sehingga menghasilkan transfer data yang cepat dan lancar.
Jaringan Akses Optik
Pemisah serat PLC sering digunakan dalam jaringan akses optik untuk menyediakan-konektivitas internet berkecepatan tinggi ke sejumlah klien. Mereka memberi pengguna akhir konektivitas-berkecepatan tinggi dan dapat diandalkan serta sempurna untuk aplikasi FTTH (Fiber to the Home) dan FTTB (Fiber to the Building). Pemisah PLC di jaringan PON.
Jaringan Optik Pasif (PON)
Pemisah PLC adalah komponen penting dari jaringan optik pasif (PON), yaitu jaringan optik yang menghubungkan banyak konsumen ke satu serat optik. Setiap pelanggan memiliki koneksi khusus yang unik berkat pemisahan sinyal optik oleh splitter PLC ke dalam berbagai jalur.
Peralatan Medis
Untuk mendistribusikan sinyal optik dari berbagai kamera ke satu monitor, pemisah serat PLC juga digunakan pada peralatan medis seperti endoskopi. Oleh karena itu, para ahli medis dapat melihat foto dari sudut pandang yang berbeda dan mendapatkan pemahaman yang lebih baik tentang struktur internal tubuh pasien.
Indikator Teknis Umum Pemisah PLC Serat Optik
Kerugian Penyisipan
Hilangnya penyisipan splitter mengacu pada jumlah dB per keluaran relatif terhadap hilangnya cahaya masukan.
Kerugian Tambahan
Kerugian tambahan didefinisikan sebagai jumlah daya optik untuk semua port keluaran dan jumlah dB relatif terhadap hilangnya daya optik pada masukan.
Rasio Spektrofotik
Rasio spektrofotometer didefinisikan sebagai rasio daya keluaran setiap port keluaran pembagi optik, dan dalam aplikasi sistem, rasio spektrofotometer memang didasarkan pada jumlah daya optik yang dibutuhkan oleh simpul optik sistem sebenarnya untuk menentukan rasio spektrofosial yang sesuai (kecuali untuk distribusi rata-rata), dan rasio spektrofotometer spektrofotometer berkaitan dengan panjang gelombang cahaya yang ditransmisikan.
Derajat Isolasi
Isolasi mengacu pada kemampuan satu jalur optik pembagi cahaya untuk mengisolasi sinyal cahaya di jalur cahaya lainnya.
Komponen Pemisah PLC Serat Optik
Port Masukan dan Keluaran
Port input adalah tempat sinyal optik masuk memasuki splitter, biasanya melalui kabel serat optik tunggal. Jumlah port input tergantung pada jenis dan konfigurasi splitter. Port keluaran adalah tempat sinyal optik terpisah keluar dari splitter dan dihubungkan ke penerima atau perangkat jaringan lainnya. Jumlah port keluaran dapat bervariasi dan menentukan jumlah jalur pembagian sinyal.
Skrup dan Pembagi
Skrup dan pembagi memainkan peran penting dalam memisahkan sinyal optik. Mereka dirancang untuk membagi sinyal masuk menjadi beberapa jalur keluaran. Coupler bertanggung jawab untuk mendistribusikan sinyal secara merata di antara port keluaran, memastikan bahwa setiap jalur menerima sebagian dari daya sinyal. Pembagi, di sisi lain, memisahkan sinyal menjadi jalur yang berbeda, memungkinkan transmisi simultan ke banyak penerima.
Array Serat dan Pandu Gelombang
Susunan serat adalah susunan serat individu yang disejajarkan dan digabungkan untuk membentuk daerah pemisahan di dalam pembagi. Mereka menyediakan kerangka fisik untuk memisahkan sinyal optik. Waveguides, di sisi lain, adalah struktur yang memandu dan mengarahkan sinyal optik di dalam splitter. Dalam kasus pemisah Planar Lightwave Circuit (PLC), pandu gelombang diukir pada substrat silika atau silikon, memungkinkan kontrol dan distribusi sinyal optik yang tepat.
Casing Pelindung
Pemisah serat optik ditempatkan dalam selubung pelindung untuk melindungi komponen halus dari faktor lingkungan eksternal. Casing ini biasanya terbuat dari bahan yang tahan lama, seperti logam atau plastik, dan memberikan perlindungan mekanis, serta menjaga keselarasan dan stabilitas komponen internal. Selubung pelindung juga membantu mengelola sambungan serat, memastikan pengoperasian yang andal dan aman.
Secara keseluruhan, ada lima langkah untuk membuat splitter serat optik. Setiap langkah memerlukan kontrol dan pengelolaan yang ketat terhadap berbagai parameter seperti lingkungan, suhu, dan presisi terperinci pada perakitan dan peralatan.
Persiapan Komponen
Secara umum, diperlukan tiga komponen. Chip sirkuit PLC tertanam pada sepotong wafer kaca, dan setiap ujung wafer kaca dipoles untuk memastikan permukaan datar yang sangat presisi dan kemurnian tinggi. Alur v-kemudian digiling ke substrat kaca. Serat tunggal atau beberapa serat pita dipasang pada substrat kaca. Perakitan ini kemudian dipoles.
Penyelarasan
Setelah ketiga komponen tersebut dipersiapkan, selanjutnya dimasukkan ke dalam tahap aligner. Susunan serat masukan dan keluaran diatur pada tahap goniometer agar sejajar dengan chip PLC. Penyelarasan fisik antara susunan serat dan chip dipantau melalui keluaran tingkat daya berkelanjutan dari susunan serat.
Menyembuhkan
Rakitan tersebut kemudian ditempatkan dalam ruang UV (ultraviolet) di mana rakitan tersebut akan dikeringkan sepenuhnya pada suhu yang terkontrol.
Kemasan
Pembagi telanjang diselaraskan dan dirakit menjadi wadah logam tempat sepatu serat dipasang di kedua ujung rakitan. Kemudian diperlukan uji siklus suhu untuk memastikan kondisi produk akhir.

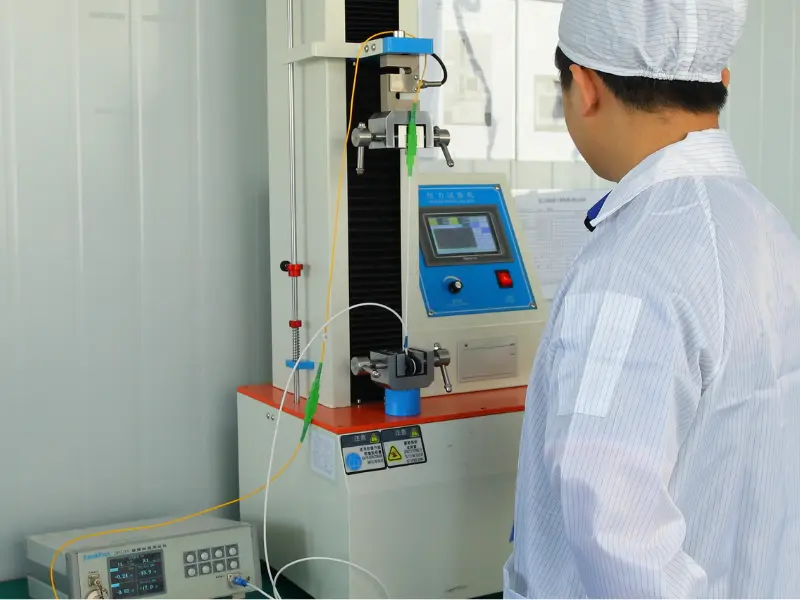

Pengujian Optik
Dalam hal pengujian, tiga parameter penting seperti kehilangan penyisipan, keseragaman, dan kehilangan ketergantungan polarisasi (PDL) dilakukan pada splitter untuk memastikan kualitas splitter yang diproduksi.
Faktor yang Perlu Dipertimbangkan Sebelum Memilih Splitter PLC Fiber Optic
Ukuran dan Jenis Jaringan
Pertimbangkan ukuran dan jenis jaringan tempat splitter akan dikerahkan. Untuk jaringan yang lebih besar, splitter Planar Lightwave Circuit (PLC) sering kali lebih disukai karena skalabilitasnya, bandwidth yang lebih lebar, dan rasio pemisahan yang lebih tinggi. Jaringan yang lebih kecil dapat memanfaatkan splitter Fused Biconical Tapered (FBT), yang lebih hemat biaya-untuk rasio pemisahan yang lebih rendah.
Perbandingan Kinerja dan Biaya
Pertimbangkan aspek kinerja dan biaya splitter FBT dan PLC. Pemisah FBT biasanya lebih-hemat biaya untuk jaringan yang lebih kecil dan rasio pemisahan yang lebih rendah. Pemisah PLC, meskipun relatif lebih mahal, menawarkan kinerja yang lebih baik, bandwidth yang lebih luas, dan rasio pemisahan yang lebih tinggi, sehingga cocok untuk sebagian besar jaringan serat optik atau aplikasi yang memerlukan kapasitas distribusi sinyal lebih besar.
Kualitas dan Keandalan
Pilih splitter optik dari produsen terkemuka yang terkenal dengan kualitas dan keandalannya. Hal ini memastikan bahwa splitter memenuhi standar industri dan memberikan kinerja yang konsisten dari waktu ke waktu. Pertimbangkan faktor-faktor seperti daya tahan, stabilitas lingkungan, dan-keandalan jangka panjang saat menentukan pilihan.
Konfigurasi Pemisah
Tentukan konfigurasi splitter yang sesuai berdasarkan jumlah port keluaran yang diperlukan. Konfigurasi umum mencakup 1×2, 1×4, 1×8, dan seterusnya, yang mewakili jumlah port input dan output. Evaluasi kebutuhan jaringan saat ini dan masa depan untuk memilih konfigurasi splitter yang optimal.
Persyaratan Sinyal
Evaluasi kebutuhan sinyal jaringan. Jika aplikasi menuntut kecepatan data yang tinggi, latensi rendah, dan kehilangan sinyal minimal, pilih splitter dengan insertion loss rendah dan return loss tinggi. Splitter PLC umumnya menawarkan kinerja yang lebih baik dalam hal insertion loss dan return loss dibandingkan dengan splitter FBT.
Kompatibilitas Panjang Gelombang
Pertimbangkan kompatibilitas panjang gelombang splitter dengan sinyal optik yang digunakan dalam jaringan. Pastikan splitter yang dipilih mendukung panjang gelombang tertentu yang diperlukan untuk aplikasi. Beberapa splitter mungkin bergantung pada panjang gelombang-, dan memilih jenis yang sesuai akan memastikan kompatibilitas dan kinerja optimal.
Panduan FAQ Utama untuk Fiber Optic PLC Splitter
Q: Apakah ada splitter untuk kabel serat optik?
T: Apa perbedaan antara splitter PLC dan splitter FBT?
T: Apa perbedaan antara coupler serat optik dan splitter?
T: Bagaimana cara kerja pemisah serat?
T: Apa arti PLC dalam serat?
T: Bagaimana cara membuat pemisah serat optik?
T: Apa sajakah jenis splitter PLC?
T: Berapa rasio splitter PLC?
T: Apa itu Pemisah PLC Serat Optik?
Q: Bagaimana cara kerja PLC splitter di jaringan PON?
Q: Apa adegan aplikasi dari Fiber Optic PLC Splitter?
T: Apa itu splitter optik dan bagaimana cara kerja splitter serat optik di jaringan serat optik?
T: Bagaimana fungsi pemisah serat optik dalam jaringan optik pasif (PON)?
T: Apa saja komponen utama yang terlibat dalam fungsi pemisah serat optik?
T: Bagaimana cara menerapkan pemisah serat optik dalam sistem PON?
T: Berapa rasio pemisahan maksimum untuk splitter PLC serat optik?
T: Berapakah kerugian penyisipan pada splitter PLC serat optik?
T: Berapa rentang panjang gelombang splitter PLC serat optik?
T: Berapa kisaran suhu pengoperasian tipikal untuk splitter PLC serat optik?
T: Bagaimana cara membersihkan splitter PLC serat optik?
