Apa itu kabel patch LC?
Kabel patch serat optik LC-E2000 adalah kabel patch kompak kecil yang sangat populer digunakan di banyak aplikasi. Solusi jaringan ini mencakup jaringan telekomunikasi, LAN, jaringan pemrosesan data, terminasi perangkat, dan distribusi lokasi. Kabel patch LC-E2000 dirancang untuk memberikan solusi Ethernet cepat dalam aplikasi Gigabit dan aplikasi ATM dengan konsumsi ruang lebih sedikit.
Spesifikasi
| Parameter | Satuan | FC, SC, LC/kabel patch serat lapis baja | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Kerugian penyisipan (khas) | dB | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,3 |
| Kembalikan kerugian | dB | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 60 | Lebih besar dari atau sama dengan 30 | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 30 | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 35 | Lebih besar dari atau sama dengan 55 | Lebih besar atau sama dengan 75 |
| Panjang gelombang operasi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Dapat ditukar | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Getaran | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Suhu pengoperasian | derajat | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Suhu penyimpanan | derajat | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diameter kabel | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Fitur
Memenuhi Permintaan yang Berkembang akan Solusi SFF
Konektor LC diproduksi hanya dengan ferrule berdiameter 1,25 mm yang merupakan keuntungan besar untuk jaringan serat optik padat penduduk. Konektor LC diproduksi berdasarkan standar IEC 61754-20 untukkoneksi kepadatan tinggiseperti pada transceiver SFP, XFP dan SFP+.
LC Mode Tunggal atau Multimode-E2000, Nilai Riser atau Pleno
Kami memasok rakitan kabel serat optik LC-E2000, denganmode tunggal(9/125 OS1, OS2), dupleks dan multimode (50/125 dan 62.5/125). Anda dapat memilih apakah itu untuk aplikasi riser atau koneksi pleno atau jika Anda ingin itu sepenuhnya disesuaikan, Anda dapat menghubungi kami untuk mengetahui lebih banyak tentang layanan OEM/ODM kami untuk kabel patch LC-E2000.
Tarik Keluar yang Mudah dan Nyaman
Dibangun dengan konfigurasi yang mudah digunakan, koneksi LC-LE2000 dilengkapi dengan mekanisme penguncian yang mirip dengan tab penahan konektor RJ45. Sekarang mudah untuk menyambungkan dan melepaskan konektor dari perangkat. Tab pengunci dibuat dengan cetakan-dengan peningkatan daya tahan dalam menahan tarikan, ketegangan, hambatan, dan benturan selama pemasangan dan pemeliharaan kabel.
Perakitan Fiber yang Aman dan Teruji dengan Insertion Loss yang Rendah
Kabel patch kami 100% diperiksa dan diuji secara optik untuk dibawakerugian penyisipan yang rendahtidak melebihi 0,02 dB.
Aplikasi
Patching-Pusat Data Kepadatan Tinggi
Konektor LC 1,25 mm yang dipasangkan dengan antarmuka E2000 sangat ideal untuk panel patch padat penduduk di mana efisiensi ruang sangat penting. Kabel ini mendukung konfigurasi port-jumlah besar dalam ruang rak terbatas.
Koneksi Peralatan Kantor Pusat Telekomunikasi
Cocok untuk menjembatani transceiver SFP/SFP+ berbasis LC-dengan frame distribusi optik terminasi (ODF) E2000 yang biasa digunakan di kantor pusat telekomunikasi.
Peralatan Pengujian dan Pengukuran
Menyediakan interkoneksi yang andal antara-instrumen pengujian yang dilengkapi LC dan sistem serat E2000, mendukung evaluasi sinyal yang akurat di lingkungan laboratorium atau lapangan.
Headend FTTH ke Transisi Distribusi
Menghubungkan antarmuka LC pada peralatan headend ke port E2000 di hub distribusi serat, memfasilitasi penyerahan sinyal yang lancar diArsitektur jaringan FTTH.
Integrasi Sistem CATV Optik
Memungkinkan konversi LC ke E2000 dalam sistem transmisi optik televisi kabel di mana terdapat jenis konektor campuran antara peralatan sumber dan infrastruktur distribusi.
Menjembatani Peralatan Jaringan Perusahaan
Digunakan untuk menghubungkan switch, router, atau konverter media tingkat perusahaan dengan port LC ke infrastruktur fiber berbasis E2000 yang ada tanpa terminasi ulang.
Pertanyaan Umum

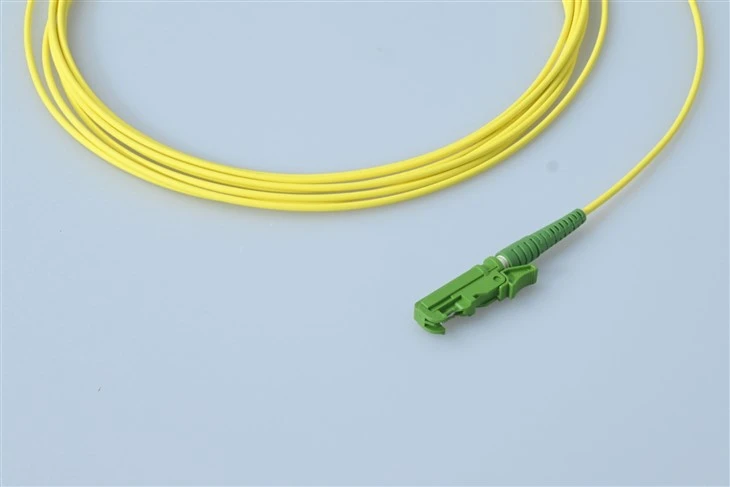

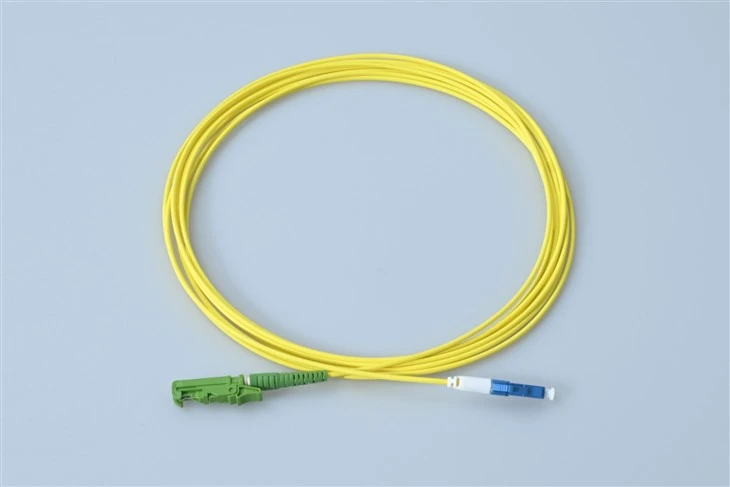

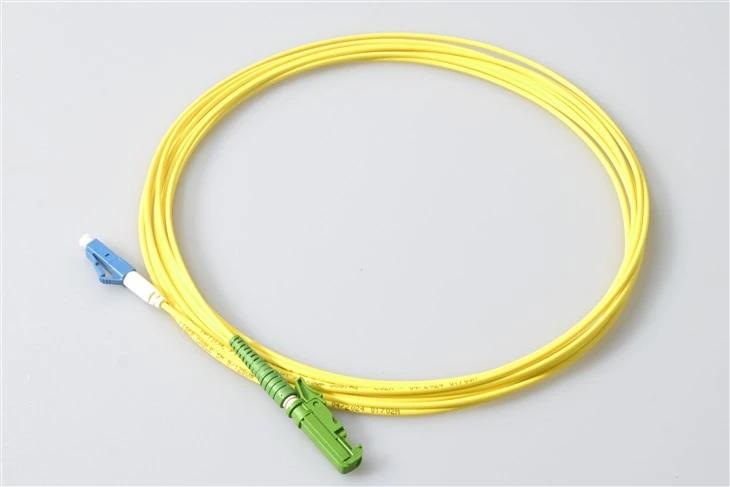

T: Apa yang dimaksud dengan kabel patch serat simpleks LC ke E2000?
J: Ini adalah kabel-serat optik tunggal dengan konektor LC di satu ujung dan konektor E2000 di sisi lain, digunakan untuk menjembatani peralatan atau menambal panel dengan antarmuka konektor berbeda.
T: Apa arti SFF pada konektor serat optik?
J: SFF adalah singkatan dari Small Form Factor. Konektor LC menggunakan diameter ferrule 1,25 mm, yang merupakan setengah ukuran konektor SC atau FC standar, sehingga memungkinkan kepadatan port yang lebih tinggi di ruang panel yang sama.
T: Apakah kabel ini tersedia dalam versi singlemode dan multimode?
J: Ya. Kabel patch LC ke E2000 dapat diproduksi dengan serat singlemode (9/125μm) atau multimode (50/125μm, 62,5/125μm) tergantung pada kebutuhan aplikasi.
Q: Apa spesifikasi insertion loss dan return loss?
J: Kerugian penyisipan tipikal kurang dari atau sama dengan 0,3dB untuk mode tunggal dan kurang dari atau sama dengan 0,2dB untuk multimode.Kembalikan kerugianbervariasi berdasarkan jenis poles: Lebih besar atau sama dengan 50dB untuk LC UPC, Lebih besar dari atau sama dengan 60dB untuk LC APC, dan hingga lebih besar dari atau sama dengan 75dB untuk E2000 APC.
T: Apakah konektor LC memiliki mekanisme penguncian?
J: Ya. Konektor LC dilengkapi tab pengunci dorong-tarik yang mirip dengan konektor RJ45, memungkinkan penguncian yang aman dan pelepasan yang mudah tanpa alat khusus.
T: Bisakah saya menggunakan kabel ini di-lingkungan patching dengan kepadatan tinggi?
J: Tentu saja. Konektor LC ringkas dirancang khusus untuk-aplikasi kepadatan tinggi seperti ruang transceiver SFP, XFP, dan SFP+ dengan ruang panel terbatas.
Q: Pilihan jaket kabel apa yang tersedia?
J: Opsi umum meliputi jaket PVC standar, LSZH (Low Smoke Zero Halogen), dan jaket dengan rating pleno, bergantung pada lingkungan pemasangan dan persyaratan keselamatan kebakaran.
T: Berapa kisaran suhu pengoperasian?
J: Kabel ini beroperasi dengan andal dari -40 derajat hingga +75 derajat, sehingga cocok untuk pemasangan kabel terstruktur dalam ruangan dan instalasi penutup luar ruangan yang terkontrol.
Q: Bisakah panjang kabel disesuaikan?
J: Ya. Panjang khusus tersedia untuk disesuaikan dengan jarak pemasangan tertentu. Diameter standar mencakup opsi 3,0 mm, 2,0 mm, dan 0,9 mm.
