perkenalan produk

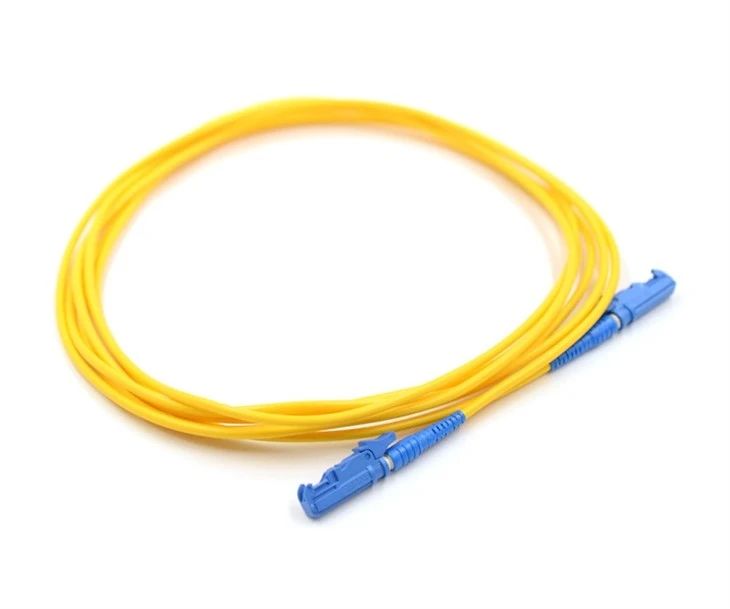

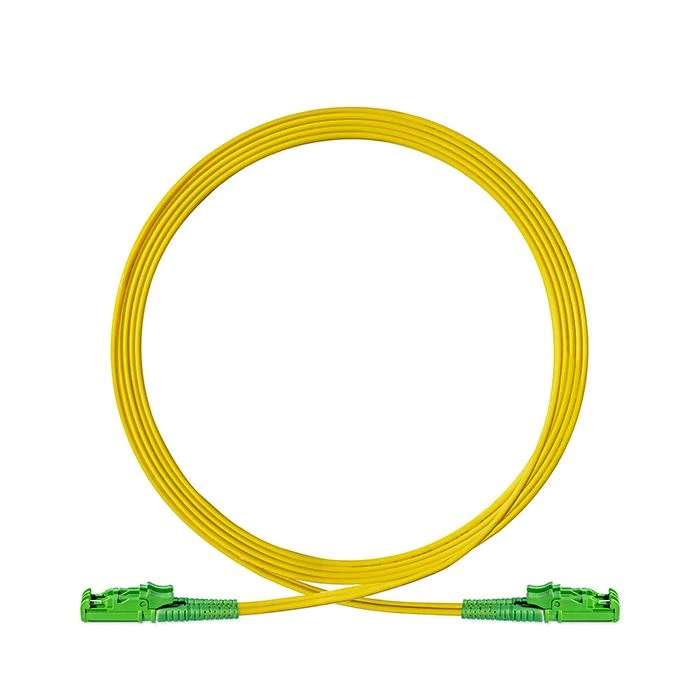

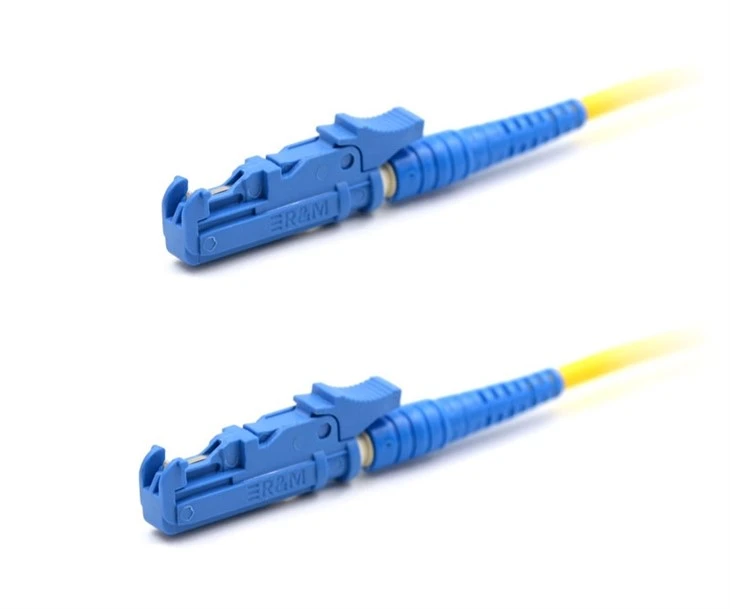

Serat optik E2000petunjuk pelompatadalah kabel serat optik singkat yang memiliki konektor di kedua ujungnya. Kabel ini digunakan untuk menghubungkan dua gadget atau bagian jaringan, seperti router dan switch atau panel patch dan transceiver. Kabel patch tersedia dalam berbagai panjang dan jenis serat, seperti serat mode tunggal atau multimode, dan konektornya dapat bermacam-macam jenisnya, termasuk SC, ST, LC, dan MTP/MPO. Dengan menggunakan kabel ini, dimungkinkan untuk membuat dan memutuskan sambungan antar komponen jaringan dengan cepat dan tanpa memerlukan pemasangan kabel yang rumit.

Spesifikasi

konektor A	E2000	Konektor B	E2000
Modus Serat	9/125 μm	Jumlah Serat	Simpleks
Kelas Serat	G.652D/G.657A2	Radius Tikungan Minimum	30mm
Tipe Polandia	UPC/APC	Diameter Kabel	2.0MM
Jaket Kabel	PVC/LSZH	Warna Jaket	Kuning
Panjang gelombang	1310nm/1550nm	Daya tahan	>1000 Kali
Kerugian Penyisipan	Kurang dari atau sama dengan 0,25 dB	Dapat dipertukarkan	Kurang dari atau sama dengan 0,2 dB
Mengembalikan kerugian	Lebih besar dari atau sama dengan 55 dB	Getaran	Kurang dari atau sama dengan 0,2 dB
Suhu Operasional	-40~85 derajat	Suhu Penyimpanan	-40~85 derajat

Fitur

Penyisipan rendah dan kerugian pengembalian:Kabel patch serat optik memiliki insertion dan return loss yang rendah, yang berarti kabel ini sangat efisien dalam mentransmisikan data jarak jauh dengan noise dan redaman sinyal yang minimal.

Bandwidth tinggi:Kabel patch serat optik memiliki kemampuan bandwidth yang tinggi, menjadikannya ideal untuk aplikasi transmisi data berkecepatan tinggi yang memerlukan kapasitas besar untuk transfer data.

Berbagai macam aplikasi:Kabel patch serat optik digunakan dalam berbagai aplikasi, seperti pusat data, telekomunikasi, peralatan medis, militer dan ruang angkasa, dan otomasi industri.

Fleksibilitas:Kabel patch serat optik sangat fleksibel, yang berarti kabel tersebut dapat dengan mudah dipasang di ruang sempit yang tidak dapat ditampung oleh kabel tembaga tradisional.

Daya tahan:Kabel patch serat optik sangat tahan lama dan dapat beroperasi di lingkungan yang keras, termasuk suhu tinggi, kelembapan, dan paparan bahan kimia.

Instalasi mudah:Konektor pada kabel patch serat optik bersifat plug-and-play, yang berarti konektor tersebut dapat dengan mudah disambungkan ke perangkat lain tanpa memerlukan alat atau perlengkapan khusus apa pun.

Hemat biaya:Kabel patch serat optik hemat biaya dan menawarkan total biaya kepemilikan yang lebih rendah dibandingkan kabel tembaga, terutama untuk jarak jauh.

Aplikasi

CATV, peralatan uji metro;
Jaringan telekomunikasi;
Jaringan area lokal (LAN);
Jaringan area luas (WAN);
Instalasi di lokasi;
Jaringan pemrosesan data;
Penghentian perangkat aktif video dan militer.

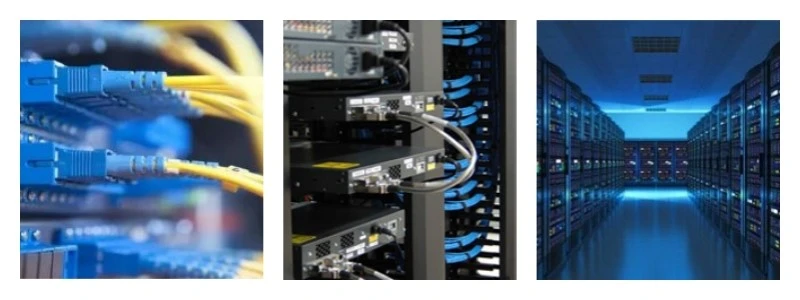

FTTX

Kontrol kualitas

Lima Tes untuk Memastikan Kualitas Kabel Fiber Patch

Kualitas kabel serat patch mempengaruhi keseluruhan sambungan serat optik. Setiap kabel serat patch harus diuji secara ketat sebelum meninggalkan pabrik. Jadi tes apa yang akan dilakukan produsen kabel patch serat untuk memastikan kualitas kabel patch yang tinggi?

Untuk menjamin kualitas kabel patch optik, lima jenis uji inspeksi berikut umumnya dilakukan sebelum meninggalkan pabrik.

Deteksi kehilangan/kehilangan pengembalian kabel patch serat

Kehilangan penyisipan dan kehilangan pengembalian adalah parameter utama yang mempengaruhi kabel patch optik. Standar TIA dengan jelas menetapkan bahwa kerugian penyisipan maksimum kabel patch optik adalah 0.75dB (yaitu, nilai maksimum yang dapat diterima).

Untuk sebagian besar kabel fiber patch di pasaran, kisaran normal dari kerugian penyisipan adalah antara {{0}}.3dB dan 0.5dB, dan kisaran beberapa kerugian penyisipan rendah adalah antara {{6 }}.15dB dan 0.2dB. Nilai return loss dinyatakan dalam dB dan biasanya negatif, sehingga nilai yang lebih tinggi lebih baik, dan spesifikasi umumnya berkisar dari -15 hingga -60 dB.

Menurut standar industri, kehilangan kembali konektor serat optik yang dipoles Ultra PC harus lebih besar dari 50dB, dan kehilangan kembali dari pemoles bevel biasanya lebih besar dari 60dB. Jenis PC harus lebih besar dari 40dB. Untuk serat multimode, nilai RL umumnya antara 20 dan 40 dB.

Indikator jumper tingkat operator umum adalah kerugian penyisipan kurang dari 0.3dB, dan kerugian pengembalian lebih besar dari 45dB.

Pemeriksaan muka ujung kabel patch serat

Pembersihan permukaan ujung konektor serat optik secara langsung mempengaruhi kinerjanya. Misalnya saja goresan, lubang, retakan, polusi debu, dan lain-lain pada permukaan ujung serat optik akan menyebabkan hilangnya sinyal sambungan, sehingga mengakibatkan penyisipan yang buruk dan kehilangan pengembalian.

Inspeksi interferometer 3D kabel patch serat

Pengujian interferometer 3D terutama untuk menguji geometri permukaan ujung serat, dan parameternya meliputi radius kelengkungan, offset titik, tinggi serat, dan sebagainya. Permukaan ujung kabel serat patch perlu digiling menjadi permukaan bulat, tetapi produk yang dihasilkan melalui proses produksi sebenarnya tidak bisa sempurna.

Berapa nilai yang sesuai untuk jari-jari kelengkungan, offset titik, dan tinggi serat?

Oleh karena itu, bentuk muka ujung ditentukan dalam standar teknis, yang meliputi jari-jari kelengkungan ROC, offset titik, dan tinggi serat.

Menurut standar teknis organisasi IEC, nilai referensi radius kelengkungan ROC adalah konektor tipe PC adalah 10~25mm, dan konektor tipe APC adalah 5~15mm. Offset titik mengacu pada offset antara titik permukaan lengkung dan sumbu serat. Jika offset titik terlalu besar, deformasi permukaan ujung cukup untuk menyebabkan kontak fisik antar serat. Oleh karena itu, standar teknis memerlukan offset titik jumper serat Kurang dari atau sama dengan 50μm.

Tinggi serat mengacu pada tinggi permukaan ujung serat relatif terhadap permukaan ujung ferrule. Permukaan ujung serat dapat menonjol di atas permukaan ujung ferrule, atau mungkin tersembunyi di bawah permukaan ujung ferrule. Kisaran tinggi serat optik yang ditentukan dalam standar teknis adalah -250~+250nm.

Uji kinerja mekanis kabel patch serat

Misalnya, uji tarik, uji kabel patch optik di bawah gaya tarik yang ditentukan untuk memverifikasi faktor keamanan regangan atenuasi serat dan pemanjangan serat.
