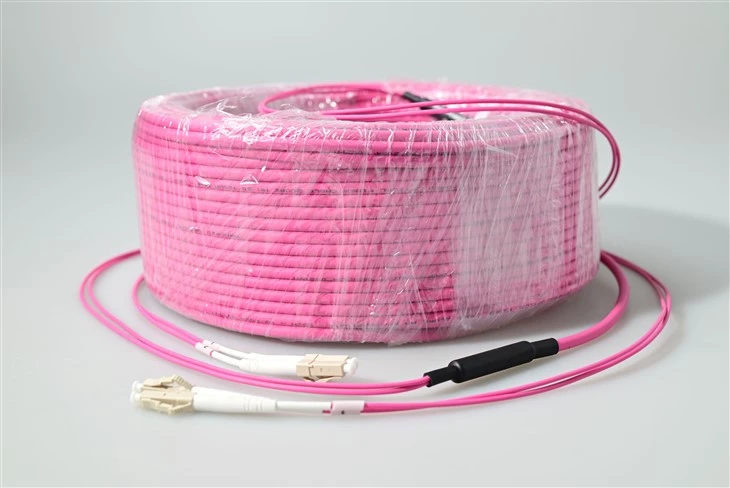

Apa itu kabel patch LC LC?
LC-kabel patch serat optik LCadalah kabel patch kompak kecil yang sangat populer digunakan di banyak aplikasi. Solusi jaringan ini mencakup jaringan telekomunikasi, LAN, jaringan pemrosesan data, terminasi perangkat, dan distribusi lokasi. LC-Kabel patch LC dirancang untuk memberikan solusi Ethernet cepat dalam aplikasi Gigabit dan aplikasi ATM dengan konsumsi ruang lebih sedikit.
Spesifikasi
| Parameter | Satuan | FC, SC, LC/kabel patch serat lapis baja | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Kerugian penyisipan (khas) | dB | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,3 |
| Kembalikan kerugian | dB | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 60 | Lebih besar dari atau sama dengan 30 | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 30 | Lebih besar dari atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 35 | Lebih besar dari atau sama dengan 55 | Lebih besar atau sama dengan 75 |
| Panjang gelombang operasi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Dapat ditukar | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Getaran | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Suhu pengoperasian | derajat | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Suhu penyimpanan | derajat | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diameter kabel | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Fitur
Memenuhi Permintaan yang Berkembang akan Solusi SFF
Konektor LC diproduksi hanya dengan ferrule berdiameter 1,25 mm yang merupakan keuntungan besar untuk jaringan serat optik padat penduduk. Konektor LC diproduksi berdasarkan standar IEC 61754-20 untuk koneksi kepadatan tinggi seperti pada transceiver SFP, XFP, dan SFP+. Untuk melihat lebih dalam bagaimana hal ini diterjemahkan ke dalam penerapan di dunia nyata, lihat panduan kami disolusi konektor serat LC{0}}densitas tinggi untuk lingkungan SFP+ dan pusat data.
LC Mode Tunggal atau Multimode-LC, Nilai Riser atau Pleno
Kami memasok rakitan kabel serat optik LC-LC, denganmode tunggal (9/125 OS1, OS2), duplex dan multimode (50/125 dan 62.5/125)pilihan. Anda dapat memilih apakah itu untuk aplikasi riser atau koneksi pleno atau jika Anda ingin itu sepenuhnya disesuaikan, Anda dapat menghubungi kami untuk mengetahui lebih banyak tentang layanan OEM/ODM kami untuk kabel patch LC-LC.
Tarik Keluar yang Mudah dan Nyaman
Dibangun dengan konfigurasi yang mudah digunakan, koneksi LC-LC dilengkapi dengan mekanisme penguncian yang mirip dengan tab penahan konektor RJ45. Sekarang mudah untuk menyambungkan dan melepaskan konektor dari perangkat. Tab pengunci dicetak-dengan injeksi dengan daya tahan yang ditingkatkan dalam menahan tarikan, ketegangan, hambatan, dan benturan selama pemasangan dan pemeliharaan kabel.
Perakitan Fiber yang Aman dan Teruji dengan Insertion Loss yang Rendah
Kabel patch kami 100% diperiksa dan diuji secara optik untuk menghasilkan insertion loss yang rendah tidak melebihi 0,02 dB.
Aplikasi
Kabel patch OM4 duplex multimode LC dirancang khusus untuk lingkungan di mana kepadatan konektor, bandwidth-jangkauan pendek, dan patching hot-swap cepat lebih penting daripada jarak. Karena ferrule SFF 1,25 mm berukuran setengah diameter ferrule SC standar, jumper serat dupleks LC OM4 ini memuat port dua kali lebih banyak ke dalam ruang panel 1U yang sama - itulah sebabnya skenario berikut adalah target penerapan utamanya.
Rak Transceiver SFP+ / QSFP+ Kepadatan Tinggi
Slot langsung ke 10G SFP+, 25G SFP28, dan 4×10G QSFP+ break-kandang keluar. Kabel patch SFF LC 1,25 mm menjaga jarak port-ke-port pada 6,25 mm, sesuai dengan jarak mekanis yang ditentukan oleh IEC 61754-20 untuk sangkar transceiver yang dapat ditumpuk.
10G / 40G / 100G Pendek-Menjangkau Tautan Multimode
Serat yang dioptimalkan laser OM4 50/125-menghasilkan 10GBASE-SR hingga 400 m, 40GBASE-SR4 hingga 150 m, dan 100GBASE-SR10 hingga 150 m. Hal ini menjadikan kabel serat optik dupleks OM4 LC-LC sebagai jumper jangkauan pendek default untuk jaringan tulang belakang di dalam ruang data tunggal. Jika Anda sedang mengevaluasi apakah akan menerapkan OM3 atau OM4 untuk proyek Anda, kamiPanduan perbandingan serat multimode OM3 vs OM4mencakup jarak utama, bandwidth, dan trade-off biaya-secara detail.
Hot-Swap Patching di Panel Langsung 24×7
Kait jepret-gaya RJ45 dapat dilepas dengan satu jari - tanpa alat, tanpa gangguan port yang berdekatan. Teknisi lapangan lebih memilih kabel patch LC duplex OM4 ini untuk panel produksi di mana tarikan yang tidak disengaja pada kabel di dekatnya menyebabkan gangguan servis.
Jaringan Area Penyimpanan (Fibre Channel 16G / 32G)
Direktur SAN dari Brocade dan Cisco menggunakan LC dupleks di setiap port. Multimode OM4 LC ke LC jumper mendukung 16GFC hingga 125 m dan 32GFC hingga 100 m - yang mencakup jangkauan baris-ke-terpanjang di sebagian besar fabric SAN perusahaan.
Pengkabelan Terstruktur Riser & Pleno (OFNR / OFNP)
Untuk pembeli pesanan massal yang membangun poros riser atau langit-langit pleno udara, kabel patch pleno dupleks LC OM4 tersedia dengan jaket berperingkat OFNR atau OFNP yang memenuhi persyaratan keselamatan kebakaran NFPA 262 dan UL 910 - yang sering ditentukan pada proyek federal dan layanan kesehatan AS.
Grosir OEM / ODM untuk Integrator Sistem
Kami menerima pesanan OEM dalam jumlah besar dengan label cetak khusus, sepatu bot-berkode warna, dan panjang breakout non-standar (turun hingga 0,5 m). Pembeli jumper dupleks multimode LC grosir dapat menggabungkan diameter kabel campuran 0,9 / 2,0 / 3,0 mm pada PO yang sama.
Serat Industri Suhu-Lebar
Jendela pengoperasian −40 ~ 75 derajat melebihi spesifikasi komersial standar sebesar 20 derajat pada low end, sehingga kabel patch dupleks dupleks 50/125 OM4 LC-LC dapat bertahan di ruang saklar tanpa syarat, shelter luar ruangan, dan lemari telekomunikasi di tepi lintasan tanpa kegagalan siklus termal.
Pertanyaan Umum
Q1: Apa yang membuat ferrule SFF 1,25 mm lebih baik daripada ferrule 2,5 mm pada kabel SC?
J: Ferrule yang lebih kecil membagi dua jarak antar port, itulah sebabnya IEC 61754-20 memilih 1,25 mm untuk LC. Panel 1U yang cocok dengan 24 port dupleks SC dapat memuat 48 port dupleks LC menggunakan kabel patch OM4 dupleks multimode LC ini - menggandakan kepadatan port tanpa memperbesar tapak rak.
Q2: Akankah jumper serat LC ke LC OM4 ini menjalankan 40G dan 100G?
J: Ya. Laser OM4-serat 50/125 yang dioptimalkan mendukung 40GBASE-SR4 dan 100GBASE-SR10 pada tautan multimode jangkauan pendek. Untuk optik paralel 40G/100G, Anda dapat menggunakan dua jumper dupleks LC OM4 atau berpindah ke trunk MPO - tetapi untuk agregasi antara dua port breakout duplex-LC SFP+/QSFP+-, kabel ini adalah pilihan yang tepat.
Q3: Apa sebenarnya yang dijamin kepatuhan IEC 61754-20?
J: IEC 61754-20 adalah standar dimensi dan perkawinan internasional untuk konektor antarmuka LC. Jumper dupleks IEC 61754-20 LC yang diproduksi di sini dapat dipadukan secara andal dengan transceiver atau adaptor apa pun yang sesuai dari Cisco, Juniper, Arista, HPE, Finisar, dan produsen lainnya - tanpa penguncian vendor.
Q4: Dapatkah saya memesan kabel patch OM4 LC ini dalam peringkat pleno OFNP untuk proyek grosir?
J: Ya. Pembeli massal dapat menentukan jaket OFNR (riser) atau OFNP (plenum) pada PO yang sama. MOQ untuk peringkat jaket yang disesuaikan biasanya 100 buah per panjang-SKU; panjang campuran dari 0,5 m hingga 30 m dikirimkan bersama-sama.
Q5: Berapa waktu tunggu untuk pesanan massal kabel serat dupleks LC OM4?
A: Konfigurasi standar (aqua LSZH, 2,0 mm, 0,5–10 m) dikirimkan dalam 3–5 hari kerja dari stok. Pesanan OEM khusus dengan label tercetak, sepatu bot-berkode warna, atau panjang non-standar biasanya memerlukan waktu 7–12 hari kerja. Tender berukuran besar sebanyak 5,000+ potong ditawarkan satu per satu.
Q6: Apakah insertion loss rendah yang kurang dari atau sama dengan 0,2 dB dijamin pada setiap unit?
J: Setiap kabel patch OM4 dupleks LC 100% diperiksa-interferometernya dan pengujian-kerugian penyisipan terhadap master kelas referensi-. IL tipikal yang diukur dalam garis- adalah Kurang dari atau sama dengan 0,2 dB pada 850 nm dan Kurang dari atau sama dengan 0,15 dB pada 1300 nm. Laporan pengujian individual tersedia berdasarkan permintaan untuk pengiriman kualitas pesanan massal.
Q7: Diameter kabel manakah yang harus saya pilih - 0.9, 2,0, atau 3,0 mm?
J: Gunakan 3,0 mm untuk panel patch pada pengoperasian peralatan yang mengutamakan ketahanan terhadap benturan, 2,0 mm untuk bidang patch 1U yang padat, dan buffer ketat 0,9 mm-untuk rakitan fanout dan kaset bagian dalam. Ketiga diameter tersebut ditawarkan pada rangkaian kabel patch duplex 50/125 OM4 LC-LC yang sama.
Q8: Apakah jumper OM4 ini kompatibel dengan transceiver OM3?
J: Ya. Serat OM4 berjalan pada bandwidth yang lebih tinggi daripada OM3 tetapi berbagi geometri inti 50/125 yang sama, sehingga kabel patch duplex multimode LC bekerja pada peralatan OM3 tanpa ketidakcocokan modal. Jangkauan tautan akan diatur oleh-kelas yang lebih rendah dalam saluran campuran OM3/OM4.
Q9: Berapa suhu pengoperasian yang dapat saya harapkan pada kabinet jalan luar ruangan?
J: Jangkauan operasionalnya adalah −40 derajat hingga +75 derajat , dengan penyimpanan −45 derajat hingga +85 derajat . Hal ini membuat kabel patch LC OM4 berdensitas tinggi untuk penerapan SFP+ dapat digunakan di lemari tanpa AC di sebagian besar zona iklim Eropa, Amerika Utara, dan Timur Tengah.
Q10: Bagaimana kaitan gaya RJ45-dibandingkan dengan kabel uniboot push-pull?
J: Kait-in snap lebih sederhana, lebih murah, dan banyak digunakan oleh teknisi lapangan. Kabel Uniboot menghemat sekitar 25% pada penampang jumper-tetapi lebih mahal per unitnya. Untuk bidang patch standar 1U, jumper dupleks LC gaya RJ45 adalah pilihan utama; uniboot adalah lini produk terpisah.
Q11: Apakah Anda mengirimkan kabel dupleks LC-LC OM4 ini dengan merek atau OEM Anda sendiri?
J: Keduanya. Pembeli langsung menerima-label dan kemasan bermerek Evolux. Pesanan pemasok dupleks LC OM4 grosir / grosir dikirimkan dengan pencetakan milik pembeli, desain kotak, dan dokumentasi sertifikat asal pabrik.
Q12: Apa yang harus saya konfirmasi sebelum melakukan pemesanan?
J: Mohon konfirmasijenis poles (UPC atau APC) - lihat panduan poles konektor PC vs UPC vs APC kamijika Anda tidak yakin hasil akhir mana yang sesuai dengan tautan Anda, bahan jaket (LSZH / OFNR / OFNP / PVC), diameter kabel (0,9 / 2.0 / 3.0 mm), panjang, persyaratan sepatu bot berkode-warna, dan apakah penanda panjang yang dicetak atau label bernomor seri-diperlukan pada setiap rakitan.
