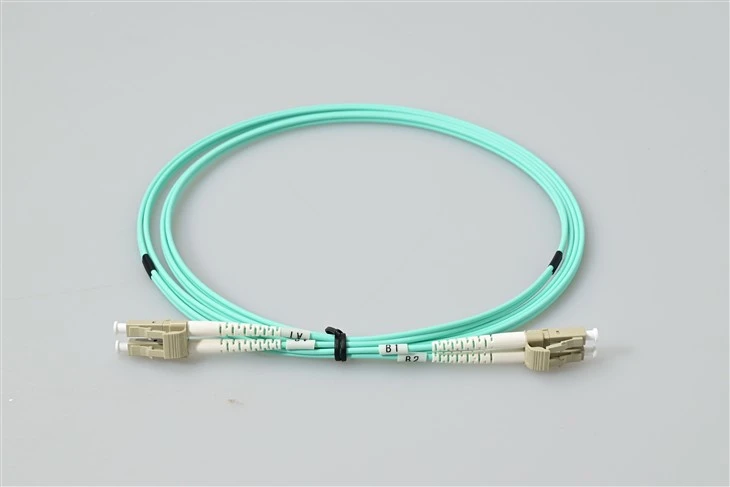

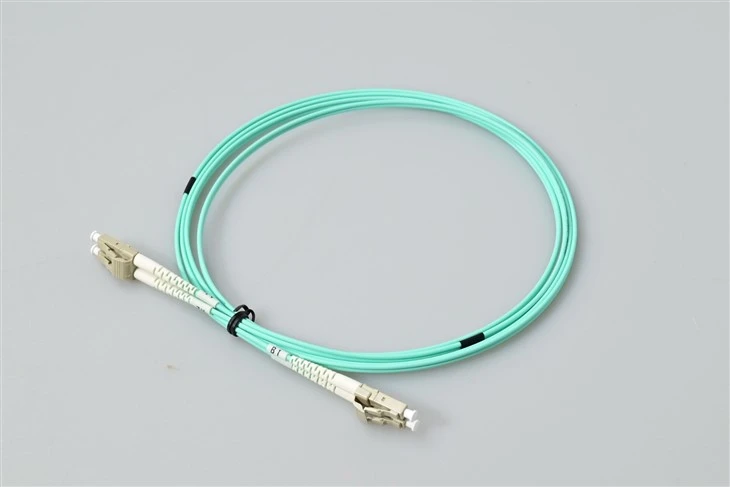

Apa itu kabel patch LC LC?
LC-Kabel patch serat LCdengan dua konektor serat LC yang diakhiri di kedua ujungnya adalah jenis kabel serat optik yang paling umum digunakan di industri. Dibandingkan dengan kabel serat optik umum lainnya, kabel serat LC menawarkan kepadatan tinggi dan kinerja yang andal di sebagian besar aplikasi
Kabel kami 100% diperiksa secara optik dan diuji untuk mengetahui kehilangan penyisipan.
Spesifikasi
| Tipe Konektor | LC UPC ke LC UPC | Modus Serat | Om3 50/125μm |
| Kelas Serat | G657A/G652D | Panjang gelombang | 1310/1550nm |
| Kerugian Penyisipan | Kurang dari atau sama dengan 0,3dB | Kembali Kerugian | Lebih besar dari atau sama dengan 50dB |
| Minimal. Radius Tikungan (Inti Serat) | 10mm | Minimal. Radius Tikungan (Kabel Fiber) | 10/5D (Dinamis/Statis) |
| Jumlah Serat | Rangkap | Jaket Kabel | LSZH |
| Suhu Operasional | -20~70 derajat | Suhu Penyimpanan | -40~80 derajat |
Metode klasifikasi kabel optik
Kabel serat optik adalah jalur komunikasi yang menggunakan serat optik yang memenuhi persyaratan kinerja optik sebagai media transmisi untuk mencapai transmisi sinyal optik. Ini terdiri dari komponen seperti inti kabel, elemen penguat, dan selubung, dan mungkin juga mencakup elemen tambahan seperti lapisan kedap air, lapisan penyangga, lapisan insulasi, dan lapisan pelindung sesuai kebutuhan.
Metode klasifikasi kabel optik terutama meliputi hal-hal berikut:
Berdasarkan media transmisi: dikategorikan menjadi-kabel serat optik mode tunggal dan kabel serat optik multimode.
Menurut struktur inti kabel: dibagi menjadi kabel optik terdampar, kabel optik rangka, kabel optik tabung pusat, kabel optik pita, dan kabel optik datar.
Komponen yang diperkuat: dikategorikan menjadi-kabel optik non-logam, kabel optik standar, dan kabel optik komponen yang diperkuat.
Berdasarkan metode pemasangan: dibagi menjadi kabel optik saluran, kabel optik overhead, kabel optik langsung-terkubur, dan kabel optik bawah laut.
Berdasarkan lingkungan penggunaannya, kabel tersebut dikategorikan menjadi kabel optik dalam ruangan dan kabel optik luar ruangan.
Aplikasi
Jumper serat OM3 LC dengan inti 50/125 mikrondirancang untuk jangka pendek-mencapai 10 Gigabit Ethernet yang berjalan di dalam ruang server. Kabel dupleks multimode berjaket aqua-mendukung bandwidth modal efektif sebesar 2000 MHz·km pada 850nm, memungkinkan konektivitas rak-ke-rak yang andal untuk penerapan skala besar.
Kabel patch multimode LC dengan rating 10Gb-ini memberikan throughput yang konsisten untuk jaringan area penyimpanan Fibre Channel. Insinyur jaringan yang memilih kabel patch serat OM3 untuk infrastruktur SAN mendapatkan manfaat dari jangkauan 300-meter pada 10GbE, sehingga mengurangi kebutuhan regenerasi sinyal di fasilitas berukuran sedang.
Fasilitas yang memerlukan pemasangan kabel backbone multimode antar lantai mengandalkan kabel-LC-yang tidak sensitif terhadap tikungan-LC OM3 untuk menavigasi jalur saluran yang sempit. Selubung luar LSZH memenuhi kode keselamatan kebakaran untuk instalasi pleno dan riser di bangunan komersial.
Lingkungan produksi video yang mentransmisikan 3G-SDI atau 12G-SDI tanpa kompresi melalui serat mendapatkan keuntungan dari insertion loss yang rendah pada jumper LC OM3 dupleks ini. Insinyur penyiaran sering kali-memesan kabel multimode aqua secara massal untuk melakukan patching antara router SDI dan unit kontrol kamera.
Tim TI layanan kesehatan yang menerapkan sistem PACS dan peralatan pencitraan diagnostik memilih serat dupleks OM3 LC untuk kekebalan EMI dan ruang bandwidthnya. Kinerja optik setiap kabel yang telah diuji-di pabrik memastikan kepatuhan terhadap persyaratan waktu aktif jaringan rumah sakit yang ketat.
Pertanyaan Umum
Q1: Berapa jarak transmisi yang didukung kabel multimode LC ke LC OM3 pada 10GbE?
J: Kabel serat duplex OM3 50/125 mendukung 10 Gigabit Ethernet hingga 300 meter. Untuk jangka waktu yang lebih lama dalam gedung yang sama, pertimbangkan untuk meningkatkan keAlternatif serat OM4 atau singlemode.
Q2: Dapatkah saya menggunakan kabel patch multimode aqua ini dengan transceiver QSFP+ 40GbE?
J: Ya. Saat dipasangkan dengan modul 40GBASE-SR4 QSFP+, jumper serat OM3 LC mendukung transmisi paralel hingga 100 meter. Pastikan kabel breakout Anda ataumemanfaatkan MTP-ke-LCcocok dengan konfigurasi polaritasnya.
Q3: Apakah jaket LSZH pada kabel ini cocok untuk ruang sidang pleno?
A: Jaket kabel LSZH (Low Smoke Zero Halogen) mengurangi emisi asap beracun selama pembakaran. Untuk instalasi pleno-penanganan udara yang diatur oleh peraturan kebakaran yang ketat, pastikan peraturan setempat menerima kabel patch serat multimode OM3 dengan rating LSZH-.
Q4: Bagaimana radius tikungan minimum 10mm melindungi jaringan saya?
J: Inti serat G657A1 yang-tidak sensitif terhadap tikungan mentoleransi perutean yang lebih ketat tanpa degradasi sinyal. Pemasang yang bekerja dengan panel patch LC berkepadatan tinggi di rak server terbatas mengandalkan fleksibilitas ini untuk menjaga integritas tautan.
Q5: Apa spesifikasi insertion loss yang khas untuk kabel dupleks LC OM3 ini?
J: Setiap ujung konektor diuji untuk kehilangan penyisipan kurang dari atau sama dengan 0,3dB. Kehilangan yang lebih rendah berarti anggaran daya optik yang lebih besar, yang sangat penting ketika mengalirkan beberapa titik patch dalam sistem pengkabelan terstruktur.
Q6: Apakah panjang khusus tersedia untuk pesanan pusat data massal?
J: Ya. Layanan kabel patch serat OEM mencakup panjang kabel khusus, pelabelan, dan pengemasan. Hubungi tim penjualan untuk mengetahui harga kabel LC-ke-LC multimode grosir untuk pesanan melebihi 100 buah.
Q7: Kode warna apa yang mengidentifikasi serat multimode OM3?
J: Konvensi industri menggunakan jaket aqua (biru muda-hijau) untuk kabel serat OM3 50/125. Pengkodean warna ini membantu teknisi membedakan tautan multimode dari kabel singlemode kuning atau oranye OM1/OM2 selama instalasi.
Q8: Apakah kabel patch ini mendukung aplikasi 25GbE?
J: Serat OM3 memiliki rating 25GBASE-SR hingga sekitar 70 meter. Untuk jangkauan 25GbE 100 meter penuh,Kabel LC dupleks multimode OM4menawarkan margin bandwidth modal tambahan.
