Apa itu kabel patch SC LC?
SC-Kabel patch serat optik LC adalah kabel patch kompak kecil yang sangat populer digunakan di banyak aplikasi. Solusi jaringan ini mencakup jaringan telekomunikasi, LAN, jaringan pemrosesan data, terminasi perangkat, dan distribusi lokasi. Kabel patch SC-LC dirancang untuk memberikan solusi Ethernet cepat dalam aplikasi Gigabit dan aplikasi ATM dengan konsumsi ruang lebih sedikit.
Spesifikasi
| Parameter | Satuan | FC, SC, LC/kabel patch serat lapis baja | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| komputer | UPC | APC | komputer | komputer | UPC | komputer | komputer | UPC | komputer | komputer | APC | ||
| Kerugian penyisipan (khas) | dB | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,3 | Kurang dari atau sama dengan 0,3 |
| Kembalikan kerugian | dB | Lebih besar atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 60 | Lebih besar dari atau sama dengan 30 | Lebih besar atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 30 | Lebih besar atau sama dengan 45 | Lebih besar dari atau sama dengan 50 | Lebih besar dari atau sama dengan 35 | Lebih besar dari atau sama dengan 55 | Lebih besar atau sama dengan 75 |
| Panjang gelombang operasi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Dapat ditukar | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Getaran | dB | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | Kurang dari atau sama dengan 0,2 | ||||||||
| Suhu pengoperasian | derajat | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Suhu penyimpanan | derajat | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diameter kabel | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

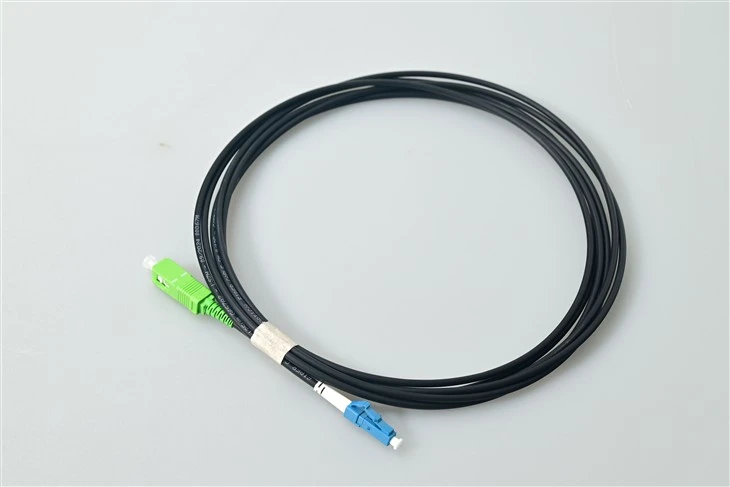

Kabel Patch Serat Optik SC/APC ke LC/UPC
Desain Hibrida-ke-UPC
Pemoles bersudut 8 derajat SC/APC memberikan return loss yang lebih besar dari atau sama dengan 60 dB. Cat kubah LC/UPC memberikan lebih besar dari atau sama dengan 50 dB. Satu kabel menghubungkan kedua tipe antarmuka - badan hijau mengidentifikasi APC, biru mengidentifikasi UPC.
Faktor Bentuk Kecil,-Koneksi LC Kepadatan Tinggi
Ferrule LC 1,25 mm berukuran setengah dari ukuran SC 2,5 mm - menggandakan kepadatan port pada transceiver SFP/SFP+/QSFP. Kait gaya-RJ untuk operasi pasang-dan-tarik yang cepat.

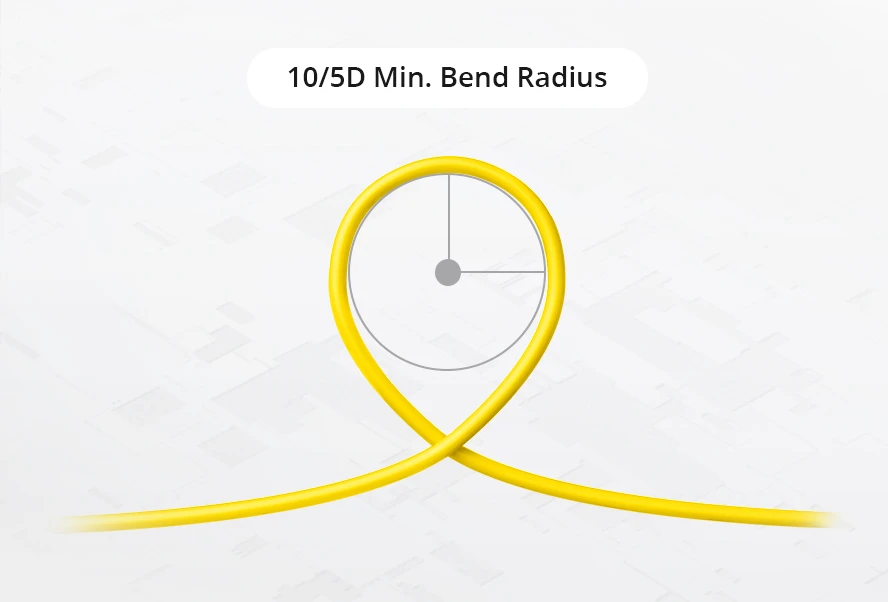

G.657.A1 Tekuk-Serat Tidak Sensitif
Radius tekukan minimum 10 mm untuk perutean yang rapat pada panel patch dan kabel di bawah{1}lantai. Kompatibel dengan G.652.D. Mendukung hingga 40 km pada 1550 nm.
Solusi Aplikasi
Skenario penerapan umum untuk kabel patch serat singlemode SC ke LC ini.

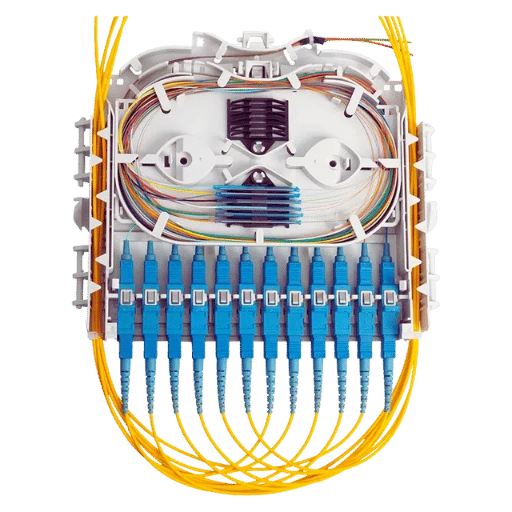

Jaringan Akses FTTH / GPON
Menghubungkan port SC/APC OLT ke peralatan LC/UPC ONT di ODF. ItuPemisah PLCdi jalur distribusi juga menggunakan antarmuka SC/APC.
Lintas Pusat Data-Hubungkan
Menambal panel distribusi serat SC/APC langsung ke transceiver LC/UPC SFP+ di sakelar ToR. Mendukung 10GbE, 25GbE, dan 100GbE.
CATV / RF melalui Fiber
Wajah-akhir APC mencegah distorsi CSO/CTB dalam video analog. Digunakan antara pemancar headend dan node optik di jaringan HFC.

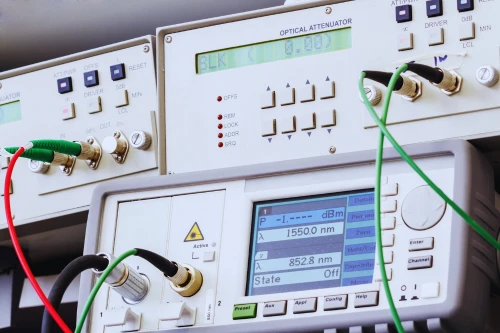

Pengujian & Pengukuran Telekomunikasi
Referensi-kabel uji kelas untuk menghubungkan port uji LC/UPC OTDR ke kerangka distribusi SC/APC di kantor pusat.
Migrasi LAN Perusahaan
Menjembatani kabel terstruktur SC-yang dihentikan ke switch dan router-berbasis LC baru tanpa-terminasi ulang.
Sistem Multipleksing WDM
Antarmuka port mux/demux SC/APC dengan transponder LC/UPC dalam penerapan CWDM dan DWDM.
Deskripsi Produk
Setiap kabel patch serat optik diuji 100% untuk insertion loss dan return loss pada 1310/1550 nm. Ferrule keramik zirkonia menghasilkan daya tukar kurang dari atau sama dengan 0,2 dB melalui lebih dari atau sama dengan 1.000 siklus perkawinan. Fasilitas bersertifikat ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, sesuai dengan REACH. Pilihan jaket OFNR dan LSZH. Diameter kabel φ0,9 / φ2,0 / φ3,0 mm. Tersedia panjang khusus 0,3 m–100 m.
Deskripsi Produk
T: Apa perbedaan antara APC dan UPC pada kabel patch serat optik?
J: APC memiliki permukaan ujung bersudut 8 derajat (Return loss lebih besar dari atau sama dengan 60 dB), UPC memiliki permukaan ujung berbentuk kubah (Lebih besar dari atau sama dengan 50 dB). Sistem GPON dan CATV memerlukan APC di sisi distribusi; port peralatan seperti transceiver SFP menggunakan UPC. Konektor hijau=APC, Biru=UPC.
T: Dapatkah saya menyambungkan konektor APC ke adaptor UPC?
A: No. Mismatched polish creates an air gap causing >Kehilangan 3 dB dan kerusakan ferrule. Selalu pasangkan APC ke APC, UPC ke UPC. Slot kunci miring aktifAdaptor SC/APCmencegah sebagian besar-perkawinan silang yang tidak disengaja.
T: Berapa kecepatan dan jarak yang didukung?
J: 100Mbps hingga 100GbE. Hingga 10 km pada 1310 nm, 40 km pada 1550 nm. Jangkauan sebenarnya bergantung pada anggaran optik transceiver dan total kehilangan tautan.
T: Apa perbedaan antara kabel patch dan akuncir serat?
J: Kabel patch memiliki konektor di kedua ujungnya untuk penggunaan plug{0}}and-play. Kuncir memiliki satu konektor dan satu ujung serat telanjang untuk penyambungan fusi ke kabel utama.
T: Dapatkah saya memesan versi panjang atau dupleks khusus?
J: Ya. Kustom 0,3 m–100 m, waktu tunggu 3–5 hari. Tersedia versi dupleks, lapis baja, dan LSZH. Kami juga membuatSC/APC 12-inti ke LC/UPCuntuk kebutuhan jumlah serat yang lebih tinggi.
