Apa itu ODF? Penjelasan Kerangka Distribusi Optik

Kerangka distribusi optik, biasanya disingkat menjadi ODF dan kadang-kadang disebut kerangka distribusi serat optik, adalah titik terstruktur di mana kabel serat optik diakhiri, disambung, ditambal, dan dilindungi. Anda akan menemukan ODF di ruang telekomunikasi, jaringan FTTH, pusat data, gedung perusahaan, dan sistem komunikasi industri. Panduan ini ditulis dari sudut pandang para insinyur yang mendukung proyek jaringan distribusi optik (ODN) dan akses serat optik, sehingga tujuannya bukan hanya untuk mencantumkan jenis ODF yang ada, namun juga membantu Anda mencocokkan bingkai dengan jumlah serat, ruang pemasangan, format konektor, persyaratan sambungan, dan-rencana perluasan jangka panjang.

Ketika pembeli membandingkan pilihan, pertanyaan praktisnya jarang sekali adalah "tipe apa yang tersedia?" Biasanya pertanyaannya adalah "Jenis ODF mana yang benar-benar sesuai dengan situs saya, dan apa yang perlu saya konfirmasi dengan pemasok sebelum saya melakukan pemesanan?" Bagian di bawah ini menjawab keduanya, dan artikel diakhiri dengan panduan pemilihan, daftar periksa spesifikasi, contoh konfigurasi yang berhasil, dan FAQ.

Apa ItuBingkai Distribusi Optik(ODF)?

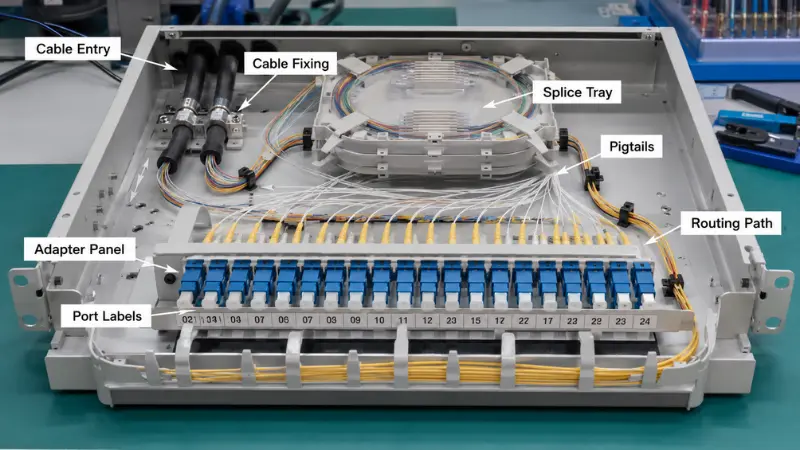

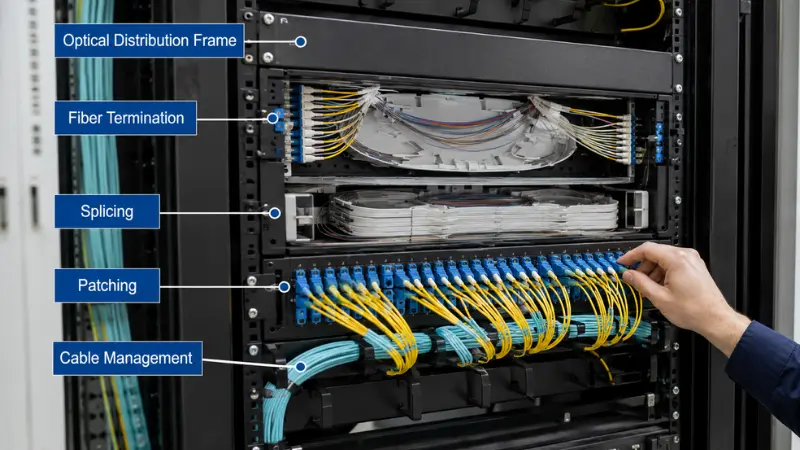

Kerangka distribusi optik adalah wadah manajemen serat yang digunakan untuk mengakhiri, menyambung, menambal, melindungi, dan mengatur serat optik. Kabel masuk disambungkan ke serat keluar, kuncir, kabel patch, atau komponen pasif seperti splitter, dan setiap sambungan tetap diberi label, dilindungi, dan dapat diakses untuk pemeliharaan, bukan dibiarkan lepas di dalam kotak.

Dalam pengoperasian sehari-hari, ODF{0}}yang dirancang dengan baik mendukung penghentian serat, perlindungan sambungan fusi, perutean kabel patch, penyimpanan kendur kabel, perlindungan konektor, dan pengujian atau konfigurasi ulang jaringan. Alasan mengapa hal ini menjadi penting adalah karena hal ini bersifat konkrit dan bukan hanya sekedar kosmetik: ketika kesalahan muncul di luar jam kerja, sebuah frame dengan penomoran port yang jelas dan baki sambungan yang dapat diakses memungkinkan teknisi mengisolasi dan memperbaiki sambungan dalam hitungan menit, sementara frame yang penuh sesak dan tidak berlabel mengubah pekerjaan yang sama menjadi berjam-jam menelusuri serat dengan tangan. Banyak fungsi terminasi dan perlindungan yang sama juga muncul secara ringkasterminal serat optik dan kotak distribusidigunakan lebih dekat dengan pelanggan, itulah sebabnya kedua kelompok produk ini mudah membingungkan. Kita akan kembali ke perbedaan itu nanti.

Jenis Utama Bingkai Distribusi Optik

ODF dapat dikelompokkan berdasarkan metode pemasangan, lingkungan instalasi, kapasitas, struktur internal, dan aplikasi. Kategori yang paling umum adalah pemasangan di rak, pemasangan di dinding, luar ruang, rel DIN, pemisah PLC, dan-bingkai modular berkepadatan tinggi. Setiap bagian di bawah ini membahas jenisnya, lokasi yang cocok, dan satu detail praktis yang sering diabaikan selama pemilihan.

Pemasangan Rak ODF

ODF yang dipasang di rak dipasang ke rak peralatan standar berukuran 19{17}inci dan merupakan bagian penting dari ruang telekomunikasi, pusat data, kantor pusat, ruang server, dan pemasangan kabel backbone perusahaan. Ini biasanya ditawarkan dalam ketinggian 1U, 2U, 3U atau 4U, dan terintegrasi dengan baik dengan sakelar, router, dan panel patch di sampingnya. Sebagai panduan kasar, unit 1U sering kali membawa hingga 24 serat, unit 2U berisi sekitar 48 hingga 96 serat, dan unit 3U hingga 4U berisi 96 hingga 144 serat atau lebih. Angka-angka ini berubah secara signifikan dengan format adaptor, sehingga bingkai yang menggunakan panel LC atau MPO kepadatan tinggi akan memuat jauh lebih banyak serat per U dibandingkan bingkai yang menggunakan SC.

Detail yang menentukan-kegunaan jangka panjang adalah pilihan antara desain laci tetap dan geser. Bingkai tetap lebih sederhana, lebih stabil, dan berbiaya lebih rendah, yang sesuai dengan tautan tulang punggung stabil yang jarang berubah. Laci geser memungkinkan baki ditarik ke depan untuk penyambungan dan pemeriksaan, yang merupakan pilihan yang lebih baik pada bingkai mana pun yang sering mengalami perpindahan, penambahan, dan perubahan. Sebelum menentukan jenis geser, pastikan ada jarak yang cukup di depan rak agar laci dapat memanjang sepenuhnya, karena rangka dengan kepadatan-tinggi yang tidak dapat dibuka di lorong sempit sulit untuk dirawat.

ODF Pemasangan di Dinding

ODF yang dipasang di dinding dipasang langsung ke dinding, bukan diletakkan di dalam rak, jadi ini adalah pilihan yang wajar jika tidak ada rak atau jika ruangnya sempit: ruang telekomunikasi kecil, gedung perkantoran, ruang bawah tanah apartemen, titik distribusi lantai, dan pintu masuk gedung FTTH. Biasanya kompak, dapat dikunci dan cocok untuk jumlah serat sedang seperti 12, 24 atau 48 core.

Saat memilih unit pemasangan di dinding, arah masuknya kabel lebih penting daripada yang terlihat pada pandangan pertama. Rangka yang dipasang pada riser atau poros sempit sering kali memerlukan entri bawah atau samping daripada entri belakang, karena tidak ada ruang di belakang kotak untuk mengarahkan kabel tanpa lengkungan yang tajam. Konfirmasikan arah masuk, kapasitas baki sambungan internal, tata letak panel adaptor, dan ruang yang tersedia untuk penggulungan serat sebelum memesan, bukan setelah kotak sudah terpasang di dinding.

ODF luar ruangan

ODF luar ruang mengakhiri dan mendistribusikan serat di lokasi yang terbuka atau semi-terpapar seperti titik akses FTTH, lemari telekomunikasi luar ruangan, distribusi-yang dipasang di tiang, broadband pedesaan, dan lokasi industri. Tidak seperti rangka dalam ruangan, unit luar ruangan hidup atau mati karena penyegelan lingkungannya, sehingga jumlah port hanya setengah dari spesifikasi.

Angka yang dijadikan acuan adalah peringkat perlindungan masuknya air yang ditetapkan dalam standar internasionalIEC 60529 (kode IP). Dalam istilah praktisnya, IP54 berarti-terlindung dari debu dan tahan terhadap percikan air, yang dapat disesuaikan dengan posisi terlindung atau-di dalam kabinet; IP65 berarti kedap debu-dan terlindung dari-semburan air bertekanan rendah, yang merupakan nilai minimum yang lebih realistis untuk bingkai yang sepenuhnya terpapar cuaca; dan IP66 ke IP68 menambahkan pancaran yang lebih kuat atau perendaman sementara. Perhatikan bahwa peringkat perendaman yang lebih tinggi tidak secara otomatis berarti resistensi jet, karena keduanya merupakan pengujian yang terpisah, sehingga lokasi yang mengalami hujan lebat dan genangan air mungkin memerlukan peringkat ganda. Di samping gambar IP, periksa ketahanan UV, desain kelenjar kabel, ketahanan korosi pada wadah, metode penguncian, dan cara pengelolaan kondensasi. Rangka luar yang tertutup rapat adalah salah satu penyebab paling umum terjadinya kerusakan-terkait kelembapan bertahun-tahun setelah pemasangan.

Rel DIN ODF

ODF rel DIN adalah unit kompak yang terpasang pada rel DIN di dalam kabinet listrik atau ruang kendali industri, dan dibuat untuk jumlah serat yang rendah dalam sistem otomasi, komunikasi daya, peralatan jaringan pintar, lemari kendali transportasi, dan jaringan pabrik. Nilainya adalah integrasi: menghadirkan terminasi dan perlindungan serat ke dalam panel yang sama dengan kabel listrik tanpa memerlukan rak terpisah.

Untuk pekerjaan industri, lihat saja jumlah serat dan lingkungan mekanisnya. Getaran, kedalaman kabinet yang tersedia, persyaratan pembumian, dan pelepas regangan kabel semuanya memengaruhi apakah rangka akan tetap andal, dan perutean serat harus diatur sehingga teknisi dapat menjangkau konektor tanpa mengganggu konduktor daya di dekatnya.

PLC Pemisah ODF

Pembagi PLC ODF menampung pemisah optik pasif di dalam bingkai sehingga satu serat pengumpan dibagi menjadi banyak serat pelanggan, yang menjadikannya blok penyusun inti jaringan akses FTTH, GPON dan EPON yang distandarisasi dalam referensi sepertiRekomendasi ITU-T G.984 GPON. Sebuah frame tunggal dapat menggabungkan terminasi, instalasi splitter, patching dan manajemen kabel, yang menjaga penyebaran jaringan optik pasif tetap rapi. Konfigurasi umum dijalankan dari 1×8 hingga 1×32 atau 1×64, dan rasio yang tepat bergantung pada anggaran tautan dan kepadatan pelanggan proyek.

Ada dua poin teknik yang layak untuk direncanakan. Pertama, rasio pemisahan mendorong tata letak port dan ruang pemeliharaan, karena splitter 1×32 memberi makan adaptor output yang jauh lebih banyak daripada 1×8, dan output tersebut memerlukan ruang untuk ditambal dan diberi label tanpa berkerumun. Hal ini juga membantu untuk memutuskan secara dini antara pemisahan terpusat pada satu node dan pemisahan terdistribusi di seluruh jaringan, sebuah trade-off yang dijelaskan dengan baik dalam ikhtisar inijenis pemisah optik. Kedua, penerapan PON hampir selalu menggunakan konektor sudut-yang dipoles (APC). Alasannya adalah return loss: pantulan dalam pohon pasif bersama menurunkan kualitas sinyal untuk setiap pelanggan di cabang, dan permukaan ujung APC menekan pantulan tersebut jauh lebih baik daripada pantulan datar-yang dipoles. Konfirmasikan rasio pemisah, semir konektor, tata letak masukan dan keluaran, ruang baki sambungan yang tersedia, dan skema pelabelan sebelum memesan, dan telusuriPemisah PLCpilihan untuk mencocokkan rasio tepat yang dibutuhkan desain Anda.

ODF Modular-Kepadatan Tinggi

ODF modular berdensitas tinggi-dirancang untuk jumlah fiber yang besar di rak atau ruang lantai yang terbatas, dan merupakan pilihan standar untuk pusat data, kantor pusat, tulang punggung operator, kampus besar, dan titik agregasi yang memerlukan ruang untuk berkembang. Alih-alih menggunakan satu panel tetap, sistem ini menggunakan panel adaptor modular, kaset yang dapat dilepas, beberapa baki sambungan, dan jalur perutean yang dirancang, dan umumnya mendukung antarmuka LC atau MPO/MTP.

Kesalahan yang harus dihindari di sini adalah memilih hanya berdasarkan jumlah port maksimum. Pada kepadatan yang sangat tinggi, kabel patch berkumpul,-ruang akses depan menjadi sempit, dan bingkai yang terlalu penuh menyebabkan pemutusan port yang salah secara tidak sengaja selama pemeliharaan. Pertanyaan penentu untuk-pekerjaan dengan kepadatan tinggi, termasuk pilihan LC-versus-array yang tercakup dalam hal inipanduan praktis untuk LC versus MTP/MPO, apakah teknisi masih dapat menjangkau port, mengelola kabel patch, dan mempertahankan radius tikungan setelah rangka terisi penuh.

Tabel Perbandingan Jenis ODF

Rentang kapasitas hanya merupakan nilai tipikal dan bervariasi menurut desain produk, format adaptor, dan konfigurasi pemasok. Selalu konfirmasikan jumlah serat dan opsi panel yang tepat dengan lembar data.

Panduan Pemilihan ODF Cepat

Jika Anda hanya memerlukan arahan cepat menuju kategori yang tepat, tabel di bawah memetakan situasi proyek umum ke titik awal yang sesuai. Perlakukan itu sebagai daftar pendek, lalu verifikasi detailnya menggunakan daftar periksa di bagian bawah.

Bagaimana Memilih ODF yang Tepat untuk Proyek Anda?

Memilih ODF bukan sekadar memilih kotak dengan port yang cukup. Sebuah bingkai harus sesuai dengan keseluruhan desain, jadi semua faktor di bawah ini harus dikonfirmasi sebelum membeli.

Jumlah Serat dan Ekspansi di Masa Depan

Mulailah dengan jumlah serat yang perlu Anda putuskan, sambungkan, atau tambal hari ini, lalu tambahkan cadangannya. Sebuah rangka berukuran persis dengan 24 serat saat ini tidak memberikan ruang ketika lokasinya berkembang menjadi 48, dan kapasitas retrofit di kemudian hari biasanya lebih mahal daripada membelinya sekarang. Dalam praktiknya, banyak proyek mencadangkan 20 hingga 50 persen kapasitas cadangan untuk sambungan masa depan, serat cadangan, dan peningkatan. Tanyakan berapa banyak serat yang masuk, berapa banyak yang keluar, apakah lebih banyak pengguna atau bangunan yang akan ditambahkan, dan apakah kapasitas baki sambungan dan adaptor dapat menyerap pertumbuhan tersebut.

Ruang Instalasi

Lokasi sangat menentukan jenisnya. Rak 19 inci yang ada mengarah ke rangka dudukan rak; situs yang hanya memiliki ruang dinding yang mengarah ke bingkai pemasangan di dinding; serat yang mengalir di dalam kabinet industri menunjuk ke rangka rel DIN; dan pemasangan yang terkena hujan, debu, atau perubahan suhu tidak akan menggunakan unit dalam ruangan standar dan memilih unit luar ruangan. Ukur ruang nyata yang tersedia, termasuk kedalaman rak atau jarak laci, sebelum membuat model.

Lingkungan Dalam Ruangan versus Luar Ruangan

Bingkai dalam dan luar ruangan tidak dapat dipertukarkan. Unit dalam ruangan cocok untuk ruang terlindung seperti ruang peralatan, kantor, dan lemari telekomunikasi, di mana penyegelan tidak menjadi prioritas. Unit luar ruangan memerlukan perlindungan yang dapat dipertahankan terhadap kelembapan, debu, korosi, dan sinar UV, itulah sebabnya peringkat IP, bahan rumah, penutup pintu, desain kelenjar, struktur penguncian, dan kisaran suhu semuanya termasuk dalam spesifikasi. Perbedaan antara penanganan di dalam dan luar ruangan, termasuk jenis dan perutean kabel, dibahas dalam panduan inipemasangan kabel fiber indoor dan outdoor. Menggunakan rangka dalam ruangan di luar ruangan merupakan penyebab berkurangnya keandalan yang sering terjadi dan dapat dihindari.

Tipe Konektor dan Adaptor

ODF dapat dikonfigurasi dengan adaptor SC, LC, FC atau ST, dan pilihan yang tepat mengikuti kabel patch, kuncir, dan antarmuka peralatan aktif yang ada. Sebagai pola umum,konektor SCtersebar luas di telekomunikasi dan FTTH,konektor LCmendominasi{0}}pusat data dengan kepadatan tinggi dan pekerjaan perusahaan, FC muncul di beberapa telekomunikasi dan instrumentasi, dan ST bertahan di jaringan lama. Konfirmasikan format terhadap kecocokanadaptor serat optikAnda berniat untuk menggunakan.

Tipe Polandia patut mendapat perhatian yang sama. Permukaan ujung UPC (datar, sedikit berbentuk kubah) biasanya menghasilkan return loss sekitar 50 dB, sedangkan permukaan ujung APC (sudut 8-derajat) mencapai sekitar 65 dB dengan memantulkan cahaya yang menyimpang ke dalam cladding, bukan kembali ke serat, itulah sebabnya APC merupakan standar dalam aplikasi video PON dan RF. Keduanya tidak boleh dikawinkan satu sama lain: koneksi APC-ke-UPC menyebabkan kerugian penyisipan yang tinggi dan secara fisik dapat merusak permukaan ujung ferrule. Jika Anda sedang mempertimbangkan pilihan, berikut penjelasannyaJenis polesan PC, UPC dan APCmencakup perbedaan secara detail.

Kapasitas Baki Sambungan

Jika rangka akan digunakan untuk penyambungan fusi, kapasitas baki internal harus sesuai dengan jumlah serat, bukan hanya jumlah adaptor. Kesalahan umum dan membuat frustrasi adalah membeli bingkai dengan banyak port adaptor tetapi baki terlalu sedikit. Sebagai aturan perencanaan, baki sambungan biasanya menampung 12 atau 24 sambungan terlindung, sehingga pekerjaan 24-fiber memerlukan kira-kira satu hingga dua baki, pekerjaan 48-fiber membutuhkan dua hingga empat baki, dan seterusnya. Ketika baki kehabisan tenaga, gejala-gejalanya dapat diprediksi: selongsong heat-shrink tidak dapat dipasang di mana pun, serat tidak dapat digulung dalam radius tekukan minimum, pemeliharaan berarti mengganggu kembali sambungan yang sudah ada, dan perluasan di masa mendatang menjadi tidak nyaman. Sesuai praktik yang dirangkum olehAsosiasi Serat Optik, kabel ruangan kecil umumnya memerlukan radius tekukan sekitar 25 mm setelah pemasangan, dan rangka yang tidak dapat menahan radius tersebut akan meningkatkan kerugian penyisipan. Rencanakan jumlah baki, selongsong penyimpanan, dan jalur perutean bersama-sama, lalu tinjau milik Andakuncir seratdi samping bingkai sehingga terminasi dan baki kompatibel. Jika Anda masih memutuskan antara penyambungan dan-konektor terpasang di lapangan, perbandingan inipenyambungan fusiadalah referensi yang berguna.

Akses Masuk Kabel dan Pemeliharaan

Arah masuknya kabel adalah-batasan dunia nyata, bukan detail. Rangka mendukung entri belakang, samping, atas atau bawah, dan ketidaksesuaian dengan tata letak lokasi akan menyebabkan tikungan tajam atau perutean yang berantakan. Akses pemeliharaan mengikuti logika yang sama: desain laci geser atau akses-depan lebih mudah digunakan untuk jaringan yang sering diubah, sedangkan struktur tetap dapat diterima untuk tautan stabil dengan sedikit perubahan. Bingkai yang terlihat kompak di atas kertas mungkin sulit diservis setelah kabel terpasang.

Pelabelan dan Manajemen Kabel

Pelabelan yang jelas menghemat waktu selama terjadi kesalahan dan peningkatan, dan dalam bingkai yang lebih besar, pelabelan yang buruk menyebabkan koneksi yang salah, isolasi kesalahan yang lebih lama, dan pemadaman listrik yang dapat dihindari. Bingkai yang baik memungkinkan penomoran port yang berbeda, ruang label khusus, cincin perutean kabel patch, titik pengikat, area penyimpanan yang kendur, dan pemisahan antara kabel masuk dan kabel patch. Jaga perutean Andakabel tempeldirencanakan sejak awal, bukan ditambahkan setelahnya.

Daftar Periksa Spesifikasi ODF Sebelum Meminta Penawaran

Mempersiapkan detail ini sebelum menghubungi pemasok akan mempersingkat waktu-dan-dan mengurangi risiko menerima konfigurasi yang salah.

• Total serat yang akan dihentikan sekarang, ditambah persentase cadangan untuk pertumbuhan di masa depan.
• Pemasangan di dalam atau luar ruangan, dan untuk luar ruangan, peringkat IP target.
• Metode pemasangan: rak setinggi U 19-inci, dinding, tiang, rel DIN, atau kabinet.
• Format konektor dan adaptor (SC, LC, FC atau ST) dan semir (UPC atau APC).
• Jenis, panjang dan jumlah kabel kuncir dan patch.
• Jumlah baki sambungan dan kapasitas yang dibutuhkan per baki.
• Rasio splitter dan posisi split, untuk proyek PON.
• Arah masuk kabel dan diameter luar kabel atau ukuran kelenjar.
• Skema pelabelan dan penomoran-port.
• Struktur tetap atau geser, dan sisi akses yang diperlukan.

Contoh Konfigurasi ODF

Tiga skenario anonim menunjukkan bagaimana faktor-faktor di atas digabungkan dalam praktiknya.

Titik distribusi gedung FTTH kecil

Untuk 24 serat dengan kuncir SC/APC di dalam riser, ODF pemasangan di dinding kompak dengan dua baki sambungan dan entri kabel bawah atau samping biasanya sudah cukup. Memesan beberapa port cadangan memberikan ruang untuk unit tambahan di dalam gedung tanpa menambahkan rangka kedua.

Agregasi pusat data

Untuk 96 serat pada LC di lorong yang sibuk, ODF dudukan rak geser berdensitas tinggi 2U dengan akses depan dan entri kabel ganda membuat penambalan tetap mudah dilakukan dan melindungi radius tekukan di bawah beban kabel tambalan yang berat. Laci geser penting di sini karena perubahan sering terjadi.

Akses FTTH pedesaan pada tiang

Untuk pembagian pengumpan ke banyak pelanggan, kerangka distribusi pembagi luar ruangan berperingkat IP65 atau lebih tinggi, dilengkapi dengan apemisah 1×32dan konektor SC/APC, menangani pemisahan dan paparan lingkungan dalam satu wadah.

Seleksi ODF berdasarkan Aplikasi

Jaringan Akses FTTH dan PON

Pekerjaan FTTH cenderung menggunakan rangka pemasangan di dinding di dalam ruangan, rangka luar ruangan pada titik akses terbuka, dan rangka pembagi PLC di mana pun pemisahan pasif diperlukan. Ruang bawah tanah, ruang telekomunikasi, atau titik distribusi lantai biasanya memerlukan unit pemasangan di dinding; lokasi eksternal memerlukan lokasi-yang memiliki rating luar ruangan; dan node pemisah memerlukan bingkai pemisah yang mengintegrasikan pemisah dengan terminasi. Untuk pandangan yang lebih luas tentang apa yang dibutuhkan oleh build pasif, berikut iniKomponen pasif FTTHpanduan pengadaan adalah pendamping yang bermanfaat.

Pusat Data dan Ruang Telekomunikasi

Lingkungan ini mendukung pemasangan di rak dan rangka modular berdensitas tinggi, dan umumnya memerlukan jumlah serat yang tinggi, adaptor LC berdensitas tinggi, perutean kabel patch yang bersih, pelabelan yang andal, dan ruang untuk diperluas. Di rak yang padat, manajemen kabel memiliki bobot yang sama besarnya dengan kepadatan port mentah.

Gedung Perusahaan dan Jaringan Kampus

Di sini rangka yang tepat bergantung pada desain tulang punggung. Ruang peralatan utama sering kali menggunakan rangka pemasangan di rak, sedangkan titik distribusi di lantai menggunakan rangka pemasangan di dinding. Di kampus multi-gedung, ODF mengakhiri serat tulang punggung dan menyediakan titik patching yang bersih antara gedung, sakelar, dan ruang peralatan.

Jaringan Kabinet Industri dan Kontrol

Jaringan industri bersandar pada rangka rel DIN atau unit pemasangan di dinding yang ringkas. Rangka harus sesuai dengan kabinet kontrol, melindungi serat dari tekanan mekanis dan memungkinkan teknisi menjangkau konektor tanpa menyentuh kabel listrik, dengan memperhitungkan getaran, debu, suhu kabinet, dan pelepas regangan.

ODF versus Panel Patch Serat versus Kotak Distribusi Serat

Pembeli sering bingung membedakan ketiganya karena semuanya mengelola sambungan fiber, padahal keduanya bukanlah hal yang sama. ODF biasanya merupakan unit terlengkap, menggabungkan panel adaptor, baki sambungan, perutean kabel, penyimpanan kendur, dan perlindungan. Panel patch serat lebih fokus pada patching terkoneksi di dalam rak, meskipun beberapa menyertakan baki sambungan. Kotak distribusi fiber biasanya lebih kecil dan terletak lebih dekat dengan pengguna akhir, di gedung FTTH, titik lantai, atau lokasi akses luar ruangan.

Cara singkat untuk memutuskan: gunakan ODF ketika Anda memerlukan penghentian terstruktur, penyambungan, penambalan, dan pengelolaan bersama-sama; gunakan panel patch ketika Anda sangat membutuhkan patching-berbasis rak di dekat peralatan aktif; dan gunakan kotak distribusi ketika Anda membutuhkan distribusi kompak yang dekat dengan pengguna. Karena penamaan berbeda-beda antara pemasok dan pasar, tentukan struktur, kapasitas, dan fungsi sebenarnya, bukan label pada lembar data. Ini melihat lebih dalamperbedaan antara ODF dan panel patch seratlayak dibaca jika batasnya masih terasa buram.

Kesalahan Umum Saat Memilih ODF

Memilih Hanya berdasarkan Jumlah Port

Jumlah port memang penting, tetapi itu saja tidak cukup. Kapasitas sambungan, entri kabel, format adaptor, ruang perawatan, dan ruang kepala ekspansi semuanya menentukan apakah rangka akan benar-benar berfungsi di lokasi.

Mengabaikan Ekspansi di Masa Depan

Frame-berbiaya rendah tanpa kapasitas cadangan menjadi mahal saat jaringan berkembang. Rencanakan pertumbuhan serat sebelum seleksi akhir, bukan setelahnya.

Menggunakan ODF Dalam Ruangan Di Luar Ruangan

Rangka dalam ruangan tidak dibuat untuk menahan hujan, debu, dan paparan luar ruangan yang berkelanjutan. Instalasi di luar ruangan memerlukan penutup yang tertutup rapat dengan peringkat IP dan desain kelenjar yang sesuai.

Mencampur Jenis Konektor Tanpa Perencanaan

Pilihan SC, LC, FC, APC dan UPC harus selaras dengan kabel patch, kuncir, dan peralatan aktif. Kombinasi yang salah menambah kerumitan pemasangan dan, jika polesan tidak cocok, menurunkan kinerja optik.

Melupakan Akses Pemeliharaan

Bingkai yang terlihat kompak di atas kertas mungkin sulit diservis setelah dipasang kabel. Pastikan teknisi dapat menjangkau adaptor, baki sambungan, dan area perutean dengan aman setelah pemasangan.

Pertanyaan yang Sering Diajukan

Kesimpulan

Jenis utama kerangka distribusi optik adalah pemasangan di rak, pemasangan di dinding, luar ruang, rel DIN, pemisah PLC, dan modular-densitas tinggi, dan pilihan yang tepat mengikuti jumlah serat, ruang pemasangan, lingkungan, jenis konektor dan pemoles, kapasitas baki sambungan, perutean kabel, dan perluasan di masa mendatang. Situs dalam ruangan kecil mungkin hanya memerlukan bingkai pemasangan di dinding; ruang telekomunikasi dan pusat data biasanya memerlukan pemasangan di rak atau-bingkai dengan kepadatan tinggi; Jaringan FTTH dan PON sering menggunakan frame splitter outdoor dan PLC; dan lemari industri dilayani dengan baik oleh rangka rel DIN. Sebelum memilih, persiapkan detail proyek Anda menggunakan daftar periksa di atas, dan kerangka yang praktis, andal, dan mudah dirawat akan menjadi jauh lebih mudah untuk ditentukan.
