Ditulis untuk pemasang jaringan dan tim pengadaan, dan diperiksa berdasarkan standar antarmuka MPO saat ini (IEC 61754-7) dan metode polaritas TIA-568.3 sehingga Anda dapat memverifikasi poin teknis daripada menganggapnya begitu saja.
Adaptor MPO terlihat seperti coupler plastik sederhana, namun di dalam-tautan serat berdensitas tinggi, adaptor ini melakukan satu tugas penting: adaptor ini menyatukan dua konektor MPO multi-serat yang saling berhadapan sehingga setiap inti serat sejajar dengan pasangannya pada saat yang bersamaan. Di pusat data yang satu panel 1U dapat membawa ratusan serat, adaptor polaritas-yang tidak selaras atau salah adalah perbedaan antara tautan yang bersih dan berjam-jam menelusuri koneksi yang terlihat baik-baik saja tetapi tidak tembus cahaya.
Panduan ini menjelaskan apa itu adaptor MPO, cara kerjanya, jenis yang akan Anda temui di lembar data (polaritas, jumlah serat, jenis kelamin, dan housing), dan cara-demi-langkah untuk memilih yang tepat. Yang penting, ini menunjuk pada antarmuka dan standar polaritas sehingga Anda dapat mengonfirmasi suatu bagian alih-alih menebak-nebak.
Apa itu Adaptor MPO?
Adaptor MPO, terkadang ditulis sebagai adaptor MPO/MTP, adalah perangkat penggandeng serat optik yang dibuat untuk konektor MPO multi-serat. Ia menerima satu konektor dari masing-masing sisi dan menahannya dalam orientasi yang benar sehingga seluruh baris serat, apakah itu 8, 12, 16, atau 24 serat, berpasangan melalui satu antarmuka kompak.
Berbeda dengan aadaptor-serat LC tunggal, yang hanya memasangkan dua serat, adaptor MPO mengelola seluruh larik, terkadang dua baris bertumpuk. Hal inilah yang menjadikannya tulang punggung-patching dengan kepadatan tinggi, di mana ruang rak, aliran udara, dan perutean kabel semuanya berada di bawah tekanan.

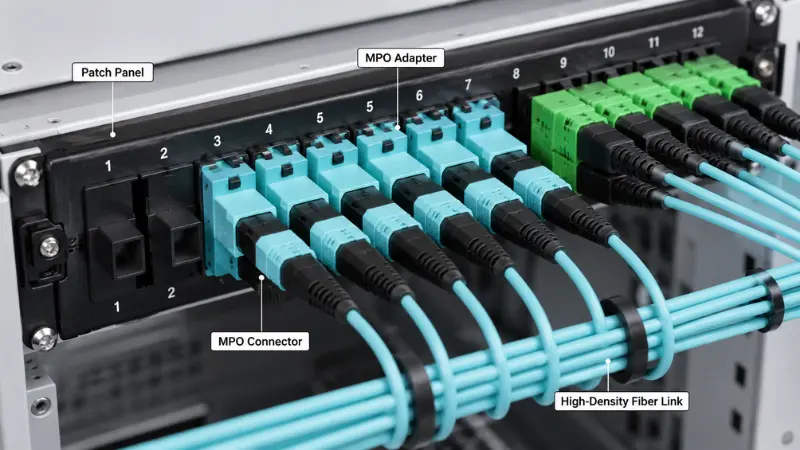

Anda biasanya akan menemukan adaptor MPO di panel patch pusat data dan kaset MPO, kabel backbone dan trunk, kerangka distribusi optik, dan proyek migrasi yang memindahkan tautan dupleks 40G, 100G, atau 400G ke optik paralel.
Adaptor MPO vs Konektor MPO
Kedua istilah tersebut berjalan bersamaan, namun keduanya bukanlah bagian yang sama. Konektornya ada pada kabel; adaptor ada di panel.
| Barang | Adaptor MPO | Konektor MPO |
|---|---|---|
| Fungsi utama | Memasangkan dan menyelaraskan dua konektor MPO | Mengakhiri deretan serat optik |
| Dimana letaknya | Dipasang di panel, kaset, atau pelat adaptor | Dipasang pada ujung batang atau kabel patch |
| Pekerjaan kunci | Memegang kedua konektor dalam orientasi yang benar | Membawa serat dan berpasangan dengan konektor yang berlawanan |
| Apa yang harus diperiksa | Polaritas, orientasi kunci, gaya housing, jumlah serat | Jumlah serat, jenis kelamin, tingkat ferrule, semir, kehilangan penyisipan |
Singkatnya, ituKonektor MPOadalah bagian yang terpasang pada kabel, sedangkan adaptor adalah bagian dalam panel yang memungkinkan dua konektor dipasangkan dengan benar.
Bagaimana Cara Kerja Adaptor MPO?
Adaptor MPO adalah panduan mekanis, bukan komponen optik. Biasanya tidak mengandung serat sendiri. Saat Anda mendorong konektor dari masing-masing sisi, rumah adaptor akan memperbaiki orientasinya dan mempertahankan posisi berpasangan yang benar sehingga kedua ferrule dapat bertemu secara tepat.
Rumah, kunci, dan pin pemandu
Setiap konektor MPO menggunakan ferrule multi-serat (MT) persegi panjang dengan kunci kecil di salah satu sisi bodinya. Bukaan adaptor dibentuk sesuai dengan kunci tersebut, sehingga konektor hanya dapat dipasang satu arah. Namun, keselarasan yang baik berasal dari ferrule itu sendiri. Pada pasangan yang benar, satu konektor disematkan, artinya jantan dengan dua pin pemandu, dan konektor lainnya tidak dipasangi pin, artinya betina dengan dua lubang pemandu. Pin meluncur ke dalam lubang dan mendaftarkan kedua ferrule ke dalam mikron. ItuDimensi antarmuka MPOyang menentukan pin dan panduan ini-geometri lubang untuk konektor jantan dan betina ditetapkan dalam IEC 61754-7, itulah sebabnya konektor dan adaptor yang sesuai dari produsen berbeda dapat saling berhubungan.
Jenis kelamin konektor bukanlah opsional
Karena penyelarasan bergantung pada pin yang dimasukkan ke dalam lubang, titik kawin yang berfungsi memerlukan tepat satu konektor jantan dan satu konektor betina. Dua pejantan tidak akan duduk, karena tidak ada lubang untuk mengambil peniti, dan memaksanya dapat merusak permukaan ujungnya. Dua wanita tidak punya apa pun untuk menyelaraskan mereka sama sekali. Jadi sebelum Anda memesan, telusuri jenis kelamin di sepanjang tautan: jika bagasi Anda berjenis kelamin betina, kaset atau kabel patch di sisi lain harus membawa pin. Adaptor tidak dapat memperbaiki ketidakcocokan gender; itu hanya menampung apa pun yang Anda berikan.
Polaritas Adaptor MPO dan Orientasi Kunci Dijelaskan
Polaritas merupakan bagian pekerjaan MPO yang paling banyak menghasilkan kesalahan medan, karena bagian tersebut dapat masuk secara mekanis sedangkan jalur optiknya salah. Dalam tautan dupleks, satu serat mengirimkan dan serat lainnya menerima. Pada MPO multi-serat yang mengirimkan-dan-hubungan penerimaan harus bertahan pada setiap trunk, kaset, dan kabel patch dalam saluran, sehingga polaritas adalah milik keseluruhan tautan, bukan milik adaptor tunggal mana pun.
Tipe A, Tipe B, dan Tipe C
TIA-568.3 menjelaskan tiga jenis polaritas array. Mereka berbeda dalam cara serat dipetakan ujung ke ujung dan cara konektor dikunci.
| Jenis | Pemetaan serat (tempat posisi 1 mendarat) | Orientasi kunci | Dimana itu cocok |
|---|---|---|---|
| Tipe A (lurus) | Posisi 1 ke posisi 1 | Tombol-naik ke tombol-bawah | Pengkabelan terstruktur-berbasis kaset; saluran tersebut membutuhkan satu kabel patch yang dibalik |
| Tipe B (terbalik) | Posisi 1 hingga posisi 12 | Kunci-hingga kunci-naik | Pilihan umum untuk optik paralel langsung; kabel patch yang sama berfungsi di kedua ujungnya |
| Tipe C (berpasangan-dibalik) | Posisi 1 ke posisi 2, berpasangan berpasangan | Tombol-naik ke tombol-bawah | Beberapa sistem MPO-ke-LC dupleks |
Ketiganya valid dan memenuhi standar-, dan ketiganya mencapai tujuan yang sama yaitu mengirimkan di satu sisi dan menerima di sisi lain. Masalahnya adalah keduanya tidak dapat dioperasikan jika Anda mencampurnya. Pilih satu metode untuk keseluruhan instalasi dan pertahankan konsistensinya, karenaMetode polaritas TIA-568.3hasilnya dapat dipertukarkan tetapi tidak jika digabungkan dalam saluran yang sama.
Membaca kunci-atas dan kunci-bawah
Key-up berarti tab kunci konektor mengarah ke atas; key-down artinya mengarah ke bawah. Dengan kunci menghadap ke atas dan ujung menghadap ke arah Anda, posisi 1 berada paling kiri. Apakah dua konektor yang dikawinkan bertemu kunci-naik ke kunci-bawah atau kunci-naik ke kunci-naik adalah hal yang menentukan pemetaan lurus atau terbalik, jadi pada lembar data, hubungan kunci adalah petunjuk langsung ke jenis polaritas. Satu jebakan patut ditandai: membalikkan posisi juga membalikkan ujung yang miringKonektor mode tunggal APC, jadi Tipe B biasanya merupakan konvensi multimode-yang halus. Jika Anda bekerja dengan APC, konfirmasikan polesan dan sudutnya sebelum Anda mengambil metode.
Adaptor MPO vs MTP: Apakah Sama?
Anda akan sering melihat suku cadang berlabel MPO/MTP dan bertanya-tanya apakah Anda membeli dua barang yang berbeda. MTP adalah merek dagang terdaftar US Conec untuk konektor MPO miliknya yang disempurnakan, dibuat dengan toleransi yang lebih ketat dengan ferrule mengambang dan penjepit pin logam. Menurut definisi sebuahKonektor MTP sepenuhnya sesuai dengan standar MPO, jadi MTP dan MPO generik saling berhubungan. Sederhananya, setiap MTP adalah MPO, namun tidak semua MPO merupakan MTP.
Untuk adaptor, ini berarti adaptor MPO berkualitas akan memasangkan konektor MTP dan MPO generik; perbedaan praktis dalam konsistensi kehilangan dan ketahanan siklus{0}}perkawinan sebagian besar terletak pada konektornya, bukan pada couplernya. Ketika spesifikasi proyek menyebutkan MTP, ada baiknya memeriksa apakah yang dimaksud pelanggan adalah merek Conec AS secara khusus atau menggunakan kata tersebut secara longgar untuk MPO apa pun, karena perbedaan tunggal tersebut mengubah harga dan sumber. Untuk perbandingan lebih dalam, lihat kamipanduan untuk serat MPO dan MTP.
Jenis Adaptor MPO
Berdasarkan jumlah serat: 8, 12, 16, dan 24
Cocokkan adaptor dengan format konektor dan aplikasinya. Jumlah umum dan tempat kemunculannya:
- serat 8 dan 12:40G-SR4 dan 100G-SR4 menggunakan 8 serat, sering kali ditempatkan di dalam 12-serat MPO; singlemode 400G-DR4 juga menggunakan 8 serat dalam MPO-12.
- 16 serat:Varian 400G-SR8 dan 800G menggunakan 16 serat, dengan 8 transmisi dan 8 penerima, dalam MPO-16.
- 24 serat:format dua-baris untuk kepadatan sangat tinggi dan beberapa tautan 100G-SR10 yang lama.
MPO-12 dan MPO-16 tidak dapat dipertukarkan. Lebar ferrule dan kuncinya berbeda, sehingga bukaan adaptor juga berbeda. Konfirmasikan jumlah konektor dan panel sebelum Anda membeli.Adaptor MTP/MPO multi-hitungantersedia untuk mempermudah penyimpanan, namun adaptor tetap harus sesuai dengan konektor yang sebenarnya Anda gunakan.
Mode tunggal vs multimode
Adaptor MPO hadir untuk keduanya. Mode tunggal (OS2) sesuai dengan jangkauan yang lebih panjang dan anggaran kerugian yang lebih ketat, sedangkan multimode (OM3, OM4, OM5) mendominasi tautan-jangkauan pendek,-berkecepatan tinggi di dalam pusat data. Jenis serat menggerakkan polesan konektor dan tingkat kinerja, dan sering kali juga warna wadahnya. Jika Anda masih memutuskan mana yang akan diterapkan, ikhtisar kami tentangserat singlemode versus multimodemenjabarkan-keuntungannya.
Kode warna dan housing
Warna adalah petunjuk pertama yang berguna. Aqua biasanya memberi sinyal OM3 atau OM4, magenta atau erika violet sering memberi sinyal OM4, hijau limau memberi sinyal OM5, dan biru atau hijau umum untuk singlemode. Namun ini merupakan petunjuk, bukan jaminan, karena produsen berbeda-beda dan pilihan UPC-versus-APC juga memengaruhi warna bodi. Baca lembar data untuk jenis serat, polaritas, dan kualitasnya daripada hanya membeli berdasarkan warna housing saja. Jika keputusan warna Anda benar-benar bergantung pada kaca, ituKeluarga multimode OM1 hingga OM5menjelaskan bagaimana nilai dipetakan ke aplikasi.
Bergelang vs tanpa flensa
Ini adalah keputusan-yang lebih sesuai dengan panel daripada keputusan kinerja.
| Aspek | Bergelang | Tanpa flensa |
|---|---|---|
| Pemasangan | Sekrup-dipasang pada panel logam | Jepret-dalam klip,-tanpa alat |
| Waktu terbaik | Memperbaiki ODF atau panel patch, penanganan yang lebih berat, sering-patch ulang | Panel dan kaset modular berdensitas tinggi-dan perakitan cepat |
| Pengorbanan- | Pegangan lebih kuat, pemasangan lebih lambat | Pemasangannya cepat, retensi bergantung pada potongan panel |
Jika adaptor berada dalam rangka logam tetap yang sering ditangani, flensa adalah pilihan yang lebih aman. Jika Anda mengemas panel modular yang padat dan menginginkan-perakitan tanpa alat, tanpa flensa biasanya yang lebih unggul.
Dimana Adaptor MPO Digunakan?
Daripada membuat daftar aplikasi, ada baiknya melihat titik koneksi dan catatan pilihan untuk masing-masing aplikasi.
Pusat data.Adaptor MPO berada di panel patch, di bagian belakang kaset, dan di sambungan-ke-batang. Jalur yang umum memiliki-hitungan yang tinggiBatang MPO atau kabel patchke panel, lalu membaginya melalui kaset ke port dupleks LC. Catatan pemilihan: cocokkan jenis polaritas dan orientasi kunci kaset, atau breakout tidak akan mempertahankan pengiriman dan penerimaan.
Telekomunikasi dan ODF.Dalam kerangka distribusi optik dan perutean-kantor pusat, MPO menggabungkan banyak serat ke dalam panel kompak. Jika Anda memilih antara gaya bingkai, perbandingan kamiODF versus panel patchmenutupi tempat masing-masing cocok.
Kaset dan breakout.Banyak kaset menggunakan adaptor MPO di bagian belakang dan LC di bagian depan, mengubah satu saluran menjadi port patching dupleks. Untuk penerapan campuran, lihatLC versus MTP/MPO untuk kepadatan tinggi, dan di mana sebuah
Penembusan 8-inti SC-ke-MTP/MPOmasuk akal.
Migrasi-kecepatan tinggi.Beralih dari optik dupleks ke paralel, pemasangan kabel MPO menyederhanakan pengoperasian lapisan fisik. 400G-SR8, misalnya16 serat di atas MPO-16menurut IEEE 802.3. Jika Anda mengambil langkah 100G terlebih dahulu, kami
Panduan pemasangan kabel 100Gmenelusuri pilihan.
Sekilas Manfaat
| Keuntungan | Apa artinya dalam praktik |
|---|---|
| Kepadatan lebih tinggi | Satu antarmuka MPO membawa 8 hingga 24 serat, mengurangi jumlah skrup dan adaptor di rak |
| Manajemen yang lebih bersih | Lebih sedikit titik koneksi berarti lebih sedikit kemacetan dan aliran udara lebih baik |
| Pemasangan lebih cepat | Batang dan kaset yang sudah-diakhiri dilewati-pemolesan dan penyambungan di lokasi |
| Peningkatan yang lebih mudah | Backbone MPO yang direncanakan nanti dapat-menampung kaset, breakout, atau optik paralel langsung |
| Kecepatan-tinggi siap | Cocok untuk transceiver paralel 40G, 100G, dan 400G |
Bagaimana Cara Memilih Adaptor MPO: Kerangka 6 Langkah?
Daripada memilih berdasarkan bentuk, kerjakan saluran secara berurutan:
- Konfirmasikan jenis tautan.Apakah itu tautan MPO-ke-MPO langsung, atau kaset pengumpan utama MPO yang dipecah ke LC?
- Konfirmasikan antarmuka transceiver.Catat jumlah serat dan konektornya, misalnya 100G-SR4 dengan 8 serat, atau 400G-SR8 dengan 16 serat dan sering kali APC.
- Konfirmasikan jumlah serat batang.MPO-8, 12, 16, atau 24; adaptor harus mencocokkannya.
- Konfirmasikan kaset versus langsung.Kaset mengatur pemetaan polaritas untuk Anda. Tautan langsung mendorong polaritas ke bagasi dan kabel patch, sehingga Anda sendiri yang memikul tanggung jawab.
- Konfirmasikan orientasi kunci dan perumahan.Kunci-naik ke kunci-bawah atau kunci-naik ke atas-naik untuk metode Anda, dan bergelang atau tanpa flensa untuk panel Anda.
- Konfirmasikan anggaran kerugian dan kebersihan.Pilih tingkat penyisipan-kerugian yang dibutuhkan anggaran tautan Anda, dan rencanakan untuk memeriksa dan membersihkannya sebelum dikawinkan.
Jika langkah 1 hingga 5 membuat Anda memiliki lebih dari satu jumlah stok, adaptor multi-format dapat menyederhanakan rak, namun hanya setelah langkah-langkah tersebut benar-benar diselesaikan.
Contoh: Memilih Adaptor untuk Panel Patch Pusat Data
Misalnya Anda memasang trunk MPO 24-serat OM4 pada panel 1U dan memecahnya menjadi dupleks LC untuk sakelar 100G-SR4. Konektor utama adalah perempuan, dan konektor MPO kaset adalah laki-laki, sehingga adaptor MPO standar mengawinkannya tanpa benturan gender. Anda telah melakukan standarisasi pada Metode B, sehingga kaset dan trunk adalah Tipe B dan konektornya memenuhi kunci-hingga kunci{10}}naik; adaptor hanya perlu mendukung orientasi tersebut dan{12}}format jumlah serat yang digunakan kaset. Anda memilih adaptor tanpa flensa karena panelnya memiliki desain yang padat-, wadah aqua karena seratnya OM4, dan tingkat kerugian yang rendah karena saluran tersebut sudah menghabiskan anggaran untuk dua pasangan kaset. Sebelum menambal, Anda memeriksa setiap ferrule. Semua ini tidak eksotik, tetapi lewati pemeriksaan polaritas dan seluruh panel secara diam-diam mentransmisikan ke transmisi.
Daftar Periksa Spesifikasi Adaptor MPO untuk RFQ
Saat Anda mengirim permintaan penawaran harga, berikan detail berikut kepada pemasok agar suku cadang yang tepat dikirimkan pertama kali:
- Jumlah serat: 8F, 12F, 16F, atau 24F
- Jenis serat: singlemode (OS2) atau multimode (OM3, OM4, OM5)
- Tipe polaritas: A, B, atau C
- Orientasi tombol: tombol-naik ke tombol-bawah, atau tombol-naik ke tombol-naik
- Jenis kelamin konektor yang digunakan dalam tautan
- Perumahan: bergelang atau tanpa flensa
- Warna dan bahan perumahan
- Kisaran suhu pengoperasian
- Penyisipan-nilai kerugian atau tautan-target anggaran
- Penutup debu, dan kompatibilitas pelat adaptor atau potongan panel
- Kepatuhan seperti RoHS, ditambah laporan pengujian
Diagram pengkabelan pendek di samping daftar ini menghilangkan sebagian besar-dan-kebalikannya.
Periksa dan Bersihkan Sebelum Anda Kawin
Ferrule MPO mengemas banyak permukaan ujung ke dalam satu permukaan, sehingga satu titik dapat merusak lebih dari satu saluran. Pada ferrule serat 16 dan 24, variasi ketinggian antar serat membuat pembersihan seragam menjadi lebih sulit, itulah sebabnya aturannya adalah memeriksa, membersihkan, dan kemudian memeriksa lagi. Kontaminasi muncul sebagai kehilangan penyisipan yang lebih tinggi, reflektansi yang lebih tinggi, dan hubungan terputus-putus yang lambat dilacak pada panel padat. Gunakan alat inspeksi dan pembersihan MPO yang tepat dan ikuti suaraend-praktik inspeksi wajahsebelum setiap pasangan. Catatan kami tentang
menangani jumper MPOmencakup perawatan-ke-sehari-hari yang menjaga kebersihan wajah.
Kesalahan Umum, dan Berapa Kerugiannya
- Mengabaikan polaritas.Bagiannya pas, tapi transmisinya mendarat di transmisi. Tautannya gelap, dan Anda kehilangan waktu menelusuri koneksi yang secara fisik terlihat benar.
- Memperlakukan MPO dan MTP dengan kualitas yang sama.Sama-sama sobat, namun kehilangan dan keawetannya berbeda. Dengan asumsi paritas secara diam-diam dapat menghancurkan anggaran link yang ketat.
- Membeli berdasarkan warna saja.Aqua tidak memastikan kualitas, polaritas, atau polesan. Lembar data bisa.
- Melupakan gender.Dua konektor yang dipasangi pin atau dua konektor yang tidak dipasangi pin tidak akan sejajar, dan jika dipaksakan dapat menggores permukaan ujungnya.
- Tidak ada rencana peningkatan.Adaptor dan trunk yang dipilih hanya untuk saat ini mungkin tidak-dapat digunakan dengan baik ke 400G atau 800G di kemudian hari.
FAQ Tentang Adaptor MPO
T: Apa sebenarnya fungsi adaptor MPO?
J: Ini memasangkan dua konektor MPO dan menjaganya tetap sejajar sehingga seluruh baris serat berpasangan sekaligus melalui satu antarmuka yang ringkas.
Q: Apakah adaptornya sama dengan konektornya?
J: Tidak. Konektor dipasang ke kabel, dan adaptor adalah bagian penghubung di panel yang memungkinkan dua konektor berpasangan.
T: Haruskah saya menggunakan Tipe A atau Tipe B?
A: Itu tergantung pada keseluruhan saluran. Tipe B umum untuk optik paralel langsung karena kabel patch yang sama bekerja di kedua ujungnya. Tipe A umum terjadi pada pemasangan kabel terstruktur berbasis kaset. Putuskan sekali dan pertahankan konsistensi dari ujung ke ujung.
T: Dapatkah satu adaptor melayani MPO-12 dan MPO-24?
J: Tidak. Lebar dan kunci ferrule berbeda, jadi bukaan adaptor tergantung-tertentu. Beberapa adaptor ditawarkan dalam beberapa versi hitungan, namun setiap versi masih cocok dengan satu format.
T: Bagaimana cara membaca tombol-atas atau-bawah dari spesifikasi atau foto?
J: Temukan tab kunci pada badan konektor. Apakah dua konektor yang dipasangkan bertemu-ke-bawah atau atas-ke-atas memberi tahu Anda pemetaan lurus versus terbalik, yang terkait langsung dengan jenis polaritas.
T: Apakah adaptor singlemode dan multimode hanya berbeda warna?
J: Tidak. Jenis serat mempengaruhi polesan, kualitas, dan toleransi, tidak hanya warna. Konfirmasikan spesifikasi lengkap.
T: Adaptor MPO mana yang saya perlukan untuk 400G atau 800G?
J: Optik paralel tersebut menggunakan 16-serat MPO-16, seringkali dengan APC. Cocokkan adaptor dengan hitungan dan kunci tersebut.
T: Bagaimana saya tahu adaptor pemasok bagus?
J: Tanyakan jenis serat, polaritas, jenis kelamin, housing, tingkat-kerugian penyisipan, dan laporan pengujian, lalu periksa apakah cocok dan memenuhi anggaran tautan Anda.
T: Apa yang harus saya pesan bersama adaptornya?
J: Biasanya kabel trunk dan patch, kaset, pelat atau panel adaptor, dan penutup debu, semuanya disesuaikan dengan polaritas dan skema kunci yang sama.
Kesimpulan
Adaptor MPO adalah bagian kecil dengan tugas yang sangat besar: menjaga dua-konektor multi-serat tetap sejajar sehingga tautan dapat berfungsi untuk pertama kalinya. Dapatkan jumlah serat, polaritas, jenis kelamin, jenis serat, dan housing yang tepat, dan konfirmasikan sesuai dengan standar antarmuka dan polaritas daripada membeli berdasarkan tampilan. Jika Anda merencanakan proyek MPO/MTP, kirimkan pemasok Anda jumlah serat, jenis polaritas, orientasi kunci, gaya housing, dan diagram pengkabelan terlebih dahulu. Itu adalah jalur tercepat ke kananAdaptor MPOdan rakitan kabel yang cocok untuk jaringan Anda.
