Keputusan dalam Satu Menit
Untuk sebagian besar ODF standar, kotak terminasi, dan penyambungan serat tunggal-hingga-menengah-jumlahnya-,kuncir serat 250um vs 900umkeputusan harus dimulai dengan 900µm. Lebih mudah untuk menangani area konektor dan perutean. Ketika kepadatan-sambungan kaset, tata letak-fusi massa, atau ruang perutean yang terbatas menjadi faktor pembatas, 250µm biasanya merupakan titik awal yang lebih baik.
Diameter penyangga adalah pilihan konstruksi mekanis, bukan tingkat optik. Pigtail serat berukuran 900µm pada dasarnya tidak menghasilkan kehilangan sambungan yang lebih rendah dibandingkan pigtail berukuran 250µm, dan serat berukuran 250µm tidak kalah secara optik karena lebih tipis.
Itu mengubah pertanyaan teknis. Daripada menanyakan diameter mana yang berkinerja lebih baik, tanyakan presentasi serat mana yang sesuai dengan baki, alur kerja penanganan, metode penyambungan, dan perlindungan mekanis yang tersedia dalam instalasi.

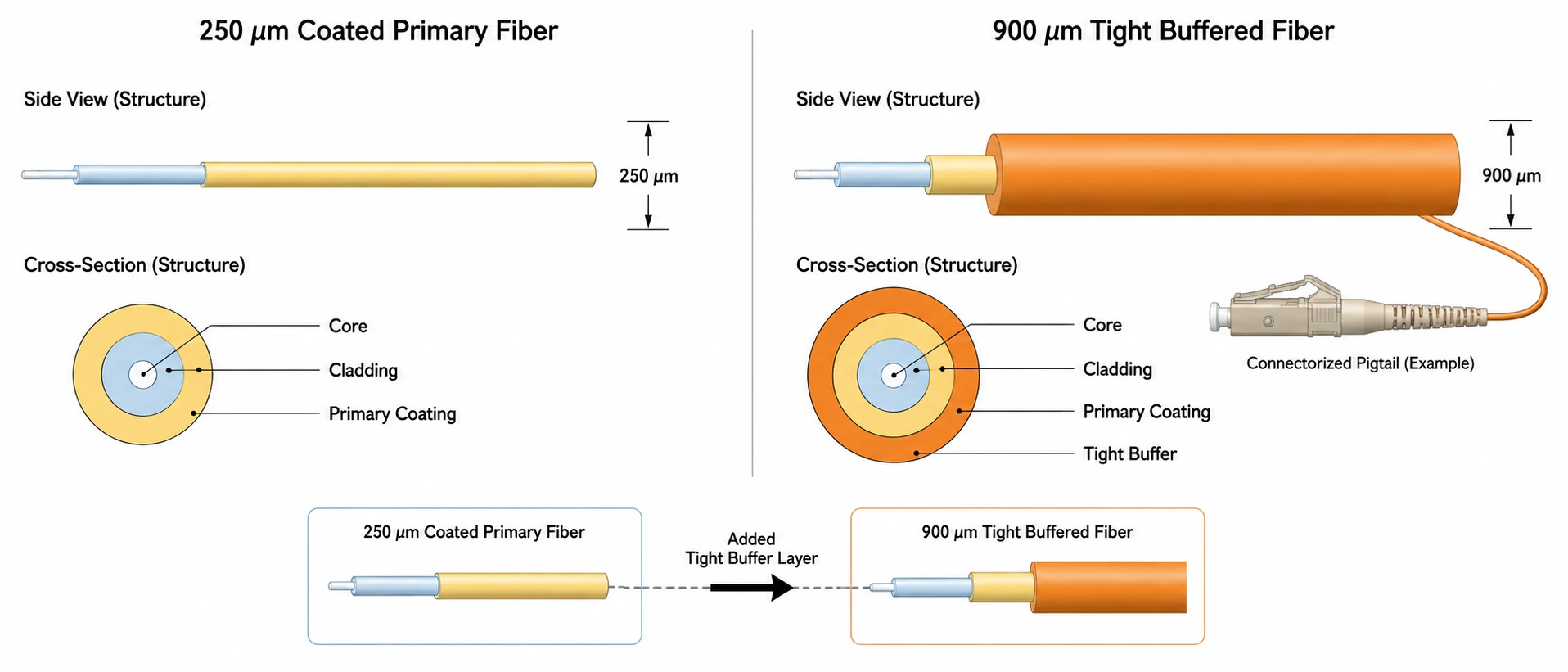

Apa yang Sebenarnya Diukur 250µm dan 900µm
Fiber mode tunggal-telekomunikasi dapat disederhanakan sebagai:
~ inti 9µm → kelongsong 125µm → ~ lapisan primer 250µm → opsional ~ buffer 900µm
Dimensi 250µm biasanya mengacu pada serat optik berlapis. Konstruksi 900µm menambahkan lapisan pelindung lain di sekitar serat yang dilapisi tersebut. Serat optik yang mendasarinya masih bisa dari jenis serat yang sama.
Inilah sebabnya mengapa frase pencarian umumTabung longgar 250um vs penyangga ketat 900ummembutuhkan kualifikasi. Serat berlapis 250µm sering ditemukan di dalam kabel-tabung longgar, sedangkan serat buffer ketat 900µm-umum ditemukan pada rakitan terminasi dalam ruangan. Namun, diameter saja tidak menentukan konstruksi kabel secara keseluruhan.
Sekilas tentang Konstruksi Pigtail 250µm vs 900µm
| Faktor rekayasa | kuncir serat 250µm | kuncir serat 900µm |
|---|---|---|
| Kaca optik | Dapat menggunakan jenis serat SM/MM yang sama | Dapat menggunakan jenis serat SM/MM yang sama |
| Diameter kelongsong | Biasanya 125µm | Biasanya 125µm |
| Presentasi luar | Serat berlapis primer | Buffer tambahan di sekitar serat yang dilapisi |
| Penanganan | Lebih halus | Lebih mudah untuk ditangani secara individual |
| Perlindungan mekanis | Lebih bergantung pada baki/penutup | Perlindungan yang lebih baik selama perutean dan persiapan |
| Kepadatan baki | Lebih tinggi | Lebih rendah |
| Pengupasan alur kerja | Lebih sedikit material yang harus dihilangkan | Sangat bergantung pada konstruksi penyangga |
| Kaset serat tinggi-hitungan | Seringkali menguntungkan | Dapat menghabiskan volume perutean yang tidak perlu |
| Alur kerja fusi massal/pita | Lebih selaras dengan banyak arsitektur padat | Biasanya kurang menarik |
| Penghentian ODF standar | Dapat digunakan, tetapi perlindungan harus dirancang | Biasanya default praktis |
Perbedaan geometrik aslinya lebih besar dari perkiraan diameter awal. Jika dua konstruksi lingkaran dibandingkan hanya berdasarkan diameternya,-luas penampangnya akan disesuaikan dengan kuadrat diameternya:
(900 / 250)² ≈ 12.96
Itu tidak berarti sebuah baki dapat menampung serat 250µm sebanyak 13 kali lebih banyak. Selongsong sambungan, persyaratan tekukan, loop kendur, penahan, dan persilangan serat juga memakan ruang. Perhitungan ini menjelaskan mengapa mengganti banyak bagian perutean 250µm dengan bagian 900µm dapat memengaruhi baki-jumlah tinggi lebih dari yang disarankan oleh angka diameter saja.
Ukuran Buffer Tidak Mengatur Kinerja Optik Anda
Diameter penyangga tidak menentukan kerugian penyisipan. Selama penyambungan fusi, antarmuka optik yang relevan adalah serat kaca yang disiapkan. Lapisan atau penyangga dihilangkan dari daerah sambungan sebelum serat yang dibelah disejajarkan dan menyatu.
Asosiasi Fiber Optic menjelaskan kehilangan sambungan-fusi mode-tunggal seperti biasanya0,1 dB atau kurang. Kehilangan yang lebih besar dapat menunjukkan masalah seperti kontaminasi atau sambungan yang tidak sempurna. Hal ini masih merupakan masalah-kualitas sambungan, bukan bukti bahwa buffer 900µm mentransmisikan cahaya lebih baik daripada lapisan 250µm. (Asosiasi Serat Optik)
Jangan terima "900µm untuk kerugian lebih rendah" sebagai spesifikasi RFQ yang berarti.
Sebaliknya, pastikan bahwa serat optik yang disambung kompatibel. Jenis serat dan, jika relevan, karakteristik bidang mode-lebih penting daripada diameter penyangga luar. Konteks persiapan yang lebih luas tercakup dalam kamipanduan metode terminasi kabel serat.

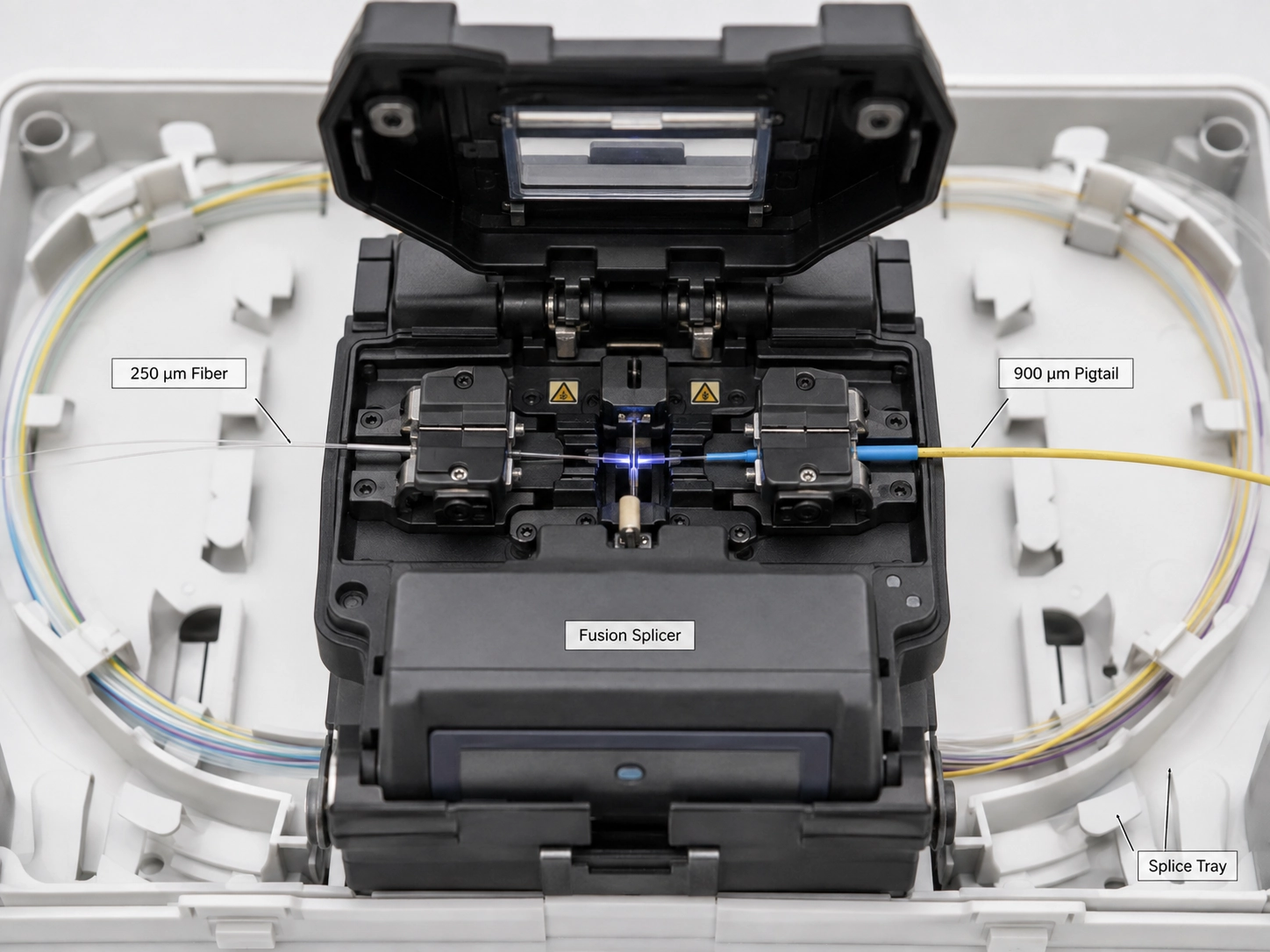

Bisakah Anda Menggabungkan Serat 250µm ke Pigtail 900µm?
Ya. ASerat 250um hingga kuncir 900umtransisi adalah arsitektur normal ketika serat optik yang mendasarinya kompatibel.
Alat penyambung fusi tidak mengelas "bahan 250µm" ke "bahan 900µm". Kedua konstruksi pelindung dilepaskan dari daerah sambungan. Kaca dibersihkan dan dibelah, serat yang telah disiapkan disejajarkan dan digabungkan, dan sambungan yang telah selesai dilindungi sebelum disimpan dalam baki.
FOA mengilustrasikan hal ini secara langsung dengan kabel pabrik 24-serat luar-di mana serat 250µm disambung ke kuncir 900µm berkode warna untuk penghentian. (Asosiasi Serat Optik)
Kondisi sebenarnya adalah kompatibilitas optik. Jika dua serat memiliki karakteristik medan-mode atau hamburan balik yang berbeda, OTDR dapat menunjukkan kerugian sambungan nyata yang berbeda bergantung pada arah pengujian. Pengukuran dua arah membantu mengkarakterisasi situasi tersebut dengan benar. (Asosiasi Serat Optik)
Oleh karena itu, spesifikasi pengadaan tidak boleh menolak arsitektur 250µm-hingga 900µm hanya karena diameter luarnya berbeda.
Ketika Fiber Pigtail 900µm Adalah Pilihan Teknik yang Lebih Baik
A Kuncir serat 900um untuk penyambungan fusiadalah titik awal praktis dalam ODF normal atau kotak terminasi ketika ruang perutean tersedia dan teknisi menangani serat secara individual.
ODF Standar dan Pemutusan Telekomunikasi
Untuk penghentian LC dalam ODF, pigtail berukuran 900µm biasanya memberikan perlindungan-serat individu yang lebih berguna dibandingkan presentasi 250µm bila baki memiliki ruang perutean yang memadai. Ini adalah aplikasi praktis di balik sebuahKuncir serat LC untuk ODFspesifikasinya, daripada sekadar memilih 900µm karena lebih tebal.
Ada batasan penting. Buffer 900µm tidak setara dengan kabel patch berjaket 2,0 atau 3,0 mm. Jika serat meninggalkan baki yang dilindungi dan akan berulang kali ditarik, diikat, diubah posisinya, atau terkena penanganan peralatan, tali pengikat yang diberi jaket atau tali yang dilindungi adalah spesifikasi yang lebih aman.
Kotak Penghentian-hitungan rendah
Pada jumlah fiber yang sedikit, penghematan volume routing biasanya bukan merupakan kendala yang dominan. Jika baki sudah menyediakan jalur perutean yang dilindungi, 900µm umumnya membuat pemasangan dan identifikasi selanjutnya menjadi lebih mudah.
Default tersebut berhenti berfungsi ketika buffer tambahan menyebabkan perlintasan serat, penyimpanan kendur yang terkompresi, atau gangguan pada penutup baki. Pada saat itu geometri enclosure telah menjadi variabel pengendali.
Saat Kuncir 250µm Lebih Masuk Akal
A kuncir serat 250ummenjadi pilihan yang lebih kuat ketika kepadatan perutean menjadi kendala dan enklosur itu sendiri memberikan perlindungan mekanis yang diperlukan.

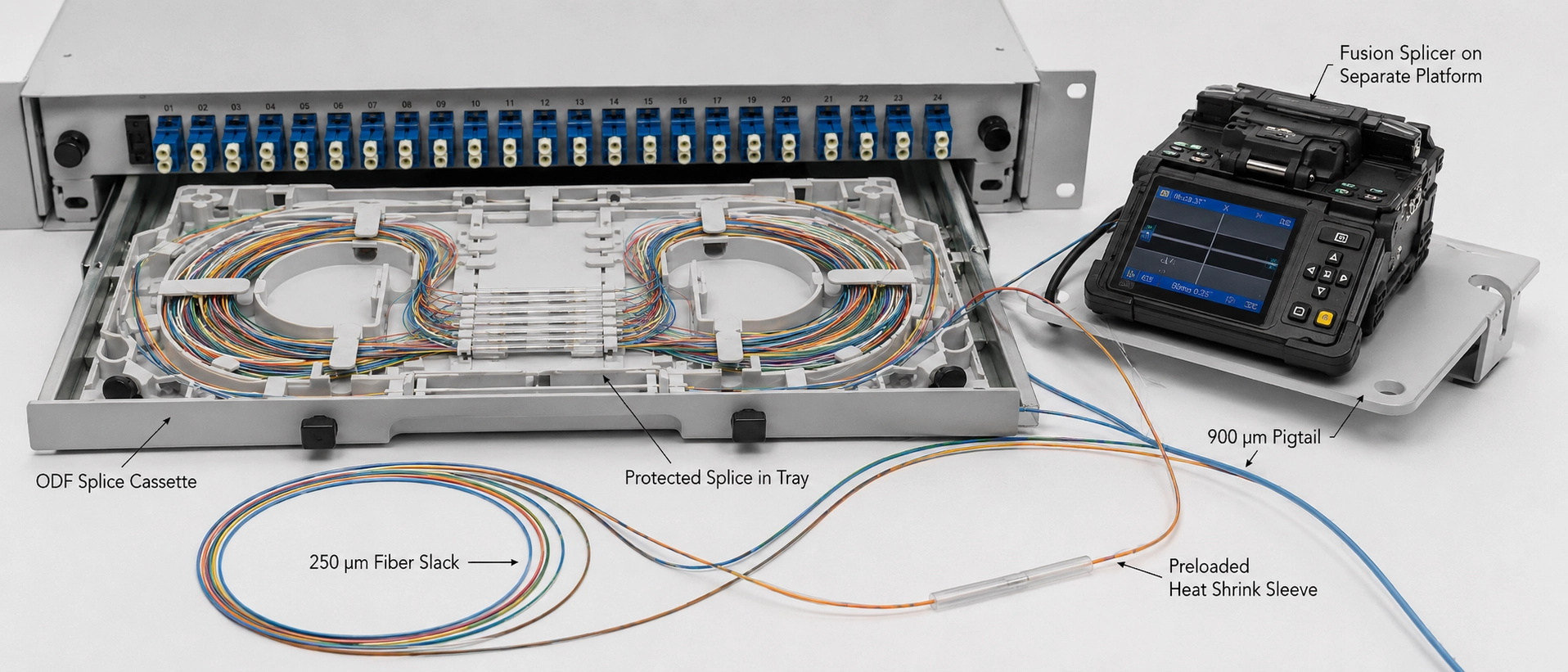

Kaset Sambungan-densitas tinggi
Di tempat yang terlindungikuncir serat untuk kaset sambungandesainnya, perutean 250µm mengurangi volume yang ditempati oleh masing-masing serat dan memberikan lebih banyak ruang di sekitar penahan sambungan dan jalur-penyimpanan kendur.
Di sinilah perbandingan geometri 12,96× menjadi berguna. Itu tidak memprediksi kapasitas kaset. Hal ini menjelaskan mengapa perbedaan diameter 650µm menjadi penting ketika diulangi di banyak bagian perutean individual.
Syaratnya adalah perlindungan mekanis. Serat berlapis 250µm harus tetap berada di dalam jalur pengelolaan-serat yang terkontrol. Memindahkan serat 250µm yang tidak terlindungi ke luar kaset hanya mengubah masalah kepadatan menjadi masalah risiko-mekanik.
Arsitektur Pita dan-fusi Massal
Sistem fusi-massa dirancang untuk menggerakkan beberapa serat melalui alur kerja secara bersamaan. Buffer individual berukuran 900µm dapat bekerja melawan keunggulan kepadatan tersebut.
Posisi kami lebih spesifik daripada aturan umum "900µm di dalam ruangan, 250µm di luar ruangan":pilihlah presentasi yang digunakan arsitektur sambungan, bukan batas bangunan.
Perakitan Terbaik Boleh Menggunakan Kedua Ukuran tersebut
A kuncir serat 250um vs 900umperakitan tidak memerlukan diameter pelindung yang sama dari konektor ke sambungan. Ini adalah jangkar pencocokan-pasti-konten artikel, namun juga menjelaskan opsi desain fisik yang penting.
Kaset hibrid dapat merutekan serat dengan buffer 900µm dari konektor atau panel adaptor melalui area tempat teknisi menangani kuncir individual, lalu bertransisi pada titik terlindungi yang ditentukan di dalam kaset ke serat berlapis 250µm untuk wilayah penyambungan dan-penyimpanan kendur. Bagian samping-sambungan memperoleh kepadatan perutean tanpa memaksa bagian samping-konektor melepaskan perlindungan penanganan.
Hal ini berguna ketika satu spesifikasi diameter selimut diminta untuk menyelesaikan dua persyaratan mekanis yang berbeda. Sisi terminasi memerlukan perlindungan penanganan, sedangkan sisi sambungan mungkin memerlukan kepadatan perutean.
Oleh karena itu, untuk pengadaan, "250 atau 900µm?" terkadang tidak lengkap. Gambar tersebut harus mengidentifikasi di mana setiap presentasi serat dimulai dan diakhiri dan apakah transisinya tetap dilindungi oleh kaset.
Masalah Pemasangan Yang Biasanya Muncul Setelah Pengadaan
Spesifikasi serat yang kompatibel secara teknis masih dapat menimbulkan pekerjaan lapangan yang tidak perlu jika perilaku pengupasan, perlindungan sambungan, dan geometri baki diperiksa hanya setelah material tiba.
Stripabilitas Adalah Bagian dari Spesifikasi
Dua serat yang dijual dengan ukuran 900µm dapat berperilaku berbeda selama persiapan karena diameter luar nominal tidak menunjukkan seberapa kuat penyangga terikat pada serat berlapis di bawahnya.
Ketika penyangga yang dipegang erat tidak dapat dilepas dengan rapi selama durasi persiapan yang diperlukan, teknisi tidak boleh mengimbanginya dengan satu tarikan yang lebih keras. Segmen pengupasan yang lebih pendek mengurangi beban yang diterapkan pada serat yang terbuka. Jika persiapan masih belum konsisten, alat pengupasan dan konstruksi penyangga harus ditinjau ulang sebelum pemasangan produksi.
Untuk aPemasok kuncir serat 900umRFQ, "900µm" saja tidak lengkap. Tentukan konstruksi penyangga atau persyaratan persiapan dan pastikan bahwa metode pengupasan yang dimaksudkan sesuai dengan persyaratan tersebut.
Pelindung Sambungan Harus Sesuai dengan Tempat Baki
Alat penyambung fusi menangani kaca yang sudah disiapkan, tetapi baki harus mengatur sambungan yang dilindungi setelahnya. Oleh karena itu, dimensi pelindung, penahan selongsong, dan jalur perutean membentuk satu sistem mekanis.
Periksa dimensi pelindung yang didukung dudukan sambungan sebelum memesan selongsong. Pelindung yang tidak terpasang sepenuhnya pada dudukannya dapat mendorong transisi serat ke arah dinding baki dan menciptakan lengkungan yang tidak perlu tepat di samping sambungan yang dilindungi.
Hal ini lebih berguna daripada berasumsi bahwa pelindung yang lebih panjang secara otomatis lebih aman.
Periksa Baki Dengan Penutup Tertutup
Pengaturan perutean yang pas saat kaset terbuka belum tentu merupakan instalasi yang selesai.
Setelah sambungan, pelindung, dan kendur disimpan, pastikan bahwa menutup penutup tidak menekan simpul, mengangkat serat dari penahan, atau membuat transisi tajam di samping pelindung. Di sinilah pemilihan buffer tidak lagi menjadi perbandingan katalog dan menjadi keputusan-desain enklosur.

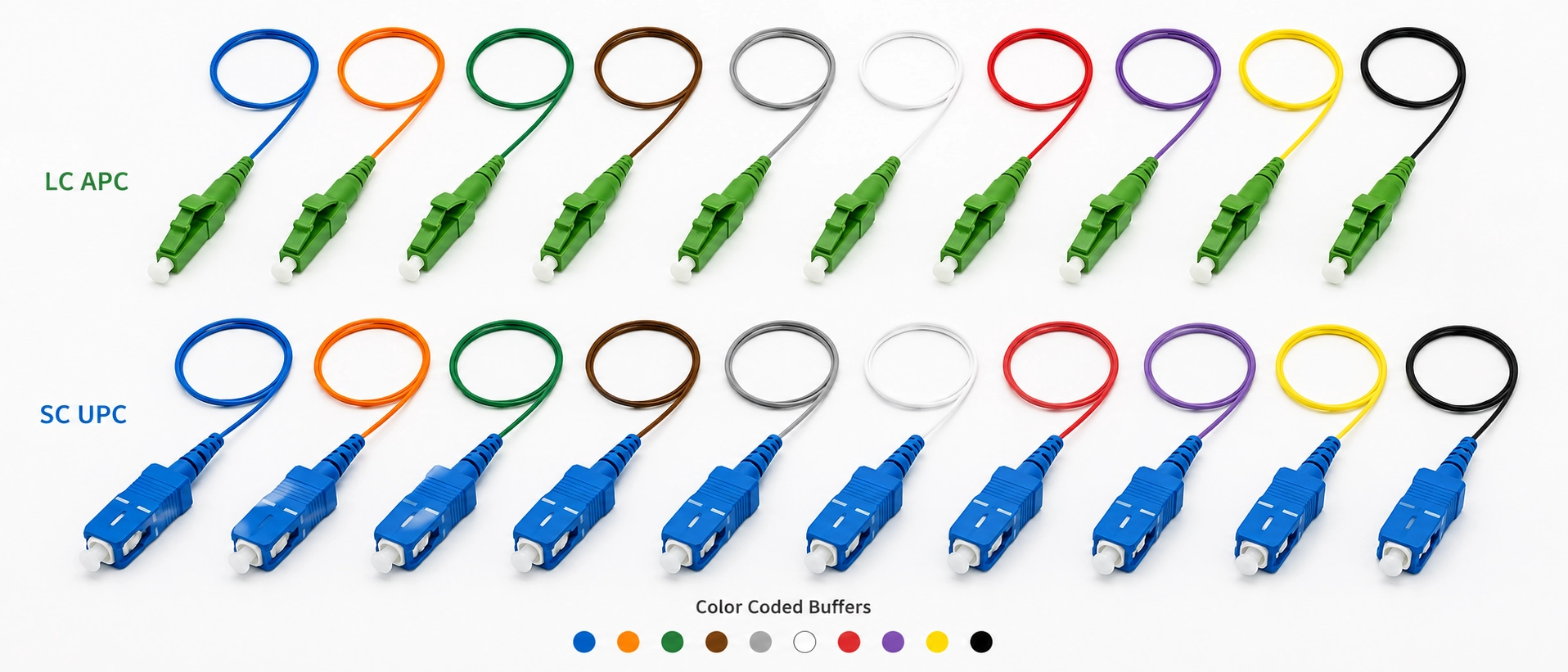

Apa yang Akan Kami Pasang pada Fiber Pigtail RFQ
Untuk aperakitan kuncir serat khusus, hanya menentukan "250µm" atau "900µm" akan menyisakan beberapa variabel yang belum terselesaikan. Dua kutipan dapat cocok dengan diameter nominal namun berbeda dalam jenis serat, perilaku strip, konstruksi konektor, identifikasi, dan bagaimana perakitan benar-benar sesuai dengan baki yang diinginkan.
RFQ produksi harus mendefinisikan:
- Jenis serat optik, seperti OS2/G.652.D, G.657.A1/A2, OM3, atau OM4.
- Presentasi serat: serat berlapis 250µm, serat buffer 900µm, atau transisi tertentu di antara keduanya.
- Jenis konektor, seperti LC, SC, atau FC.
- Tipe Polandia, UPC atau APC jika ada.
- Jumlah serat dan identifikasi/urutan warna. Jika identifikasi harus sesuai dengan instalasi kabel, tentukan konvensi secara eksplisit. Kitapanduan kode warna serat optikmenutupi lapisan ini.
- Panjang kuncir dan toleransi yang dibutuhkan.
- Kriteria penerimaan optik untuk rakitan konektor yang telah selesai.
- Lingkungan pemasangan dan jenis penutup, seperti ODF, kaset sambungan, kotak terminasi FTTH, atau antarmuka-penutupan pabrik di luar.
Bidang tersebut mencegah ambiguitas spesifikasi, namun tetap tidak dapat membuktikan bahwa rakitan akan secara fisik melewati selungkup tertentu.
Untuk akuncir serat untuk instalasi telekomunikasi, menambahkan gambar baki atau foto perutean yang jelas ke RFQ akan memberikan informasi kepada pemasok yang tidak dapat diberikan oleh spesifikasi teks: arah keluar konektor, lokasi transisi buffer, geometri-pemegang selongsong, dan jalur yang tersedia untuk menyimpan slack.
Pilih berdasarkan Arsitektur Penerapan, Bukan Berdasarkan Kebiasaan
| Situasi penempatan | Memulai pilihan | Alasan rekayasa |
|---|---|---|
| Batang OSP 250µm menjadi ODF normal | kuncir 900µm | Penanganan individu yang lebih mudah; Penyambungan 250µm-hingga 900µm adalah normal |
| Kotak FTTH-jumlah rendah dengan ruang perutean yang memadai | Biasanya 900µm | Kepadatan maksimum jarang menjadi batasan pengendalian |
| Kaset kompak-kepadatan tinggi | Evaluasi 250µm terlebih dahulu | Mengurangi perutean massal di dalam ruang yang dilindungi |
| Tata letak pita atau{0}}fusi massal | arsitektur 250µm/pita | Mempertahankan keunggulan kepadatan dari metode sambungan |
| Serat berulang kali ditangani di luar baki yang dilindungi | Keduanya tidak boleh menjadi default | Gunakan tali pengikat yang berjaket atau dilindungi secara mekanis |
Sinyal paling berguna yang telah dipecah oleh default 900µm bukanlah ambang batas-jumlah serat yang sewenang-wenang. Ini adalah konflik perutean. Jika bagian 900µm yang direncanakan mencegah kekenduran, penempatan pelindung, atau jarak penutup yang diperlukan di dalam baki, evaluasi arsitektur 250µm.
Sebelum merilis-hitungan tinggikuncir serat 250um vs 900umspesifikasi, bandingkan dengan gambar baki sebenarnya. Pintu keluar konektor, posisi-pemegang selongsong, transisi buffer, dan slack yang disimpan harus bekerja secara bersamaan setelah penutup ditutup.
Jika pemasangan sebenarnya memerlukan tali pengikat berjaket dan bukan perutean kuncir, FB-LINK'skonfigurasi kabel patch serat optikmencakup opsi konektor, serat, dan perlindungan yang relevan.
Pertanyaan Umum
Apa perbedaan utama antara kuncir serat 250µm dan 900µm?
Kuncir berukuran 900µm menambahkan penyangga pelindung di sekitar serat berlapis sekitar 250µm, sehingga perbedaan praktisnya terletak pada penanganan, perlindungan mekanis, pengupasan, dan kepadatan baki, bukan pada kinerja optik.
Bisakah saya menyatukan serat 250µm ke kuncir 900µm?
Ya. Jika serat optik yang mendasarinya kompatibel, lapisan pelindung dihilangkan dari area sambungan sebelum serat kaca yang telah disiapkan dilebur.
Apakah kuncir 900µm memiliki kerugian penyisipan yang lebih rendah?
Tidak. Diameter penyangga itu sendiri tidak mengurangi kerugian penyisipan; kinerja optik bergantung pada kompatibilitas serat, kualitas sambungan, kualitas konektor, dan jalur optik lainnya.
Ukuran buffer mana yang lebih baik untuk-kaset sambungan berdensitas tinggi?
Pigtail serat berukuran 250µm biasanya merupakan titik awal yang lebih baik ketika ruang perutean terlindung merupakan kendala utama, sedangkan 900µm praktis ketika menangani masalah lebih banyak dan tersedia ruang baki yang cukup.
Ukuran buffer manakah yang harus saya gunakan dalam ODF standar?
Kuncir 900µm biasanya merupakan standar praktis untuk ODF standar dengan ruang perutean yang memadai dan penyambungan fusi individual.
Sebelum Anda Membekukan Spesifikasi Pigtail
Ukuran buffer harus ditentukan sebelum pigtail menjadi item baris-pesanan pembelian tetap. Pada tahap tersebut, baki, penahan selongsong, alur kerja pengupasan, dan jalur perutean mungkin sudah menentukan presentasi mana yang praktis.
Sebenarnyakuncir serat 250um vs 900umproyek, berikan FB-LINK konektor dan polesan, spesifikasi serat optik, presentasi serat yang diperlukan, jumlah serat, panjang kuncir, dan gambar baki atau penutup. Masukan tersebut memungkinkan konstruksi yang diusulkan ditinjau berdasarkan persyaratan-sisi sambungan dan sisi terminasi-sebelum spesifikasi dibekukan.
Jika dokumentasi pengujian pigtail, perilaku pengupasan, atau toleransi perakitan khusus proyek diperlukan, nyatakan secara eksplisit dalam RFQ dan mintalah konfirmasi terhadap konstruksi pigtail yang diusulkan. Jangan berasumsi bahwa klaim pengujian yang diterbitkan untuk rakitan serat lain secara otomatis berlaku untuk kuncir yang dibeli.
