Pengujian Fiber Pigtail Setelah Penyambungan: Apa yang Sebenarnya Lolos Penerimaan

Saat Sambungan Terlihat Baik dan Masih Gagal di Hilir

Ini adalah pola yang cukup sering kita lihat dalam dokumen penerimaan: tautan berukuran 71,794 dB/km pada 1310nm, jauh di luar ambang batas lintasan, meskipun kejadian sambungan individual di sepanjang rute tampak biasa-biasa saja di atas kertas. Kehilangan sambungan tunggal terburuk yang pernah tercatat adalah 0,342dB, yang sama sekali bukan sebuah bencana besar. Tautan tetap gagal, karena penerimaan tidak ditentukan sambungan demi sambungan. Hal ini ditentukan oleh anggaran-hingga-akhir setelah setiap acara dijumlahkan, dan itu adalah jumlah jejak OTDR yang tidak dapat Anda berikan.



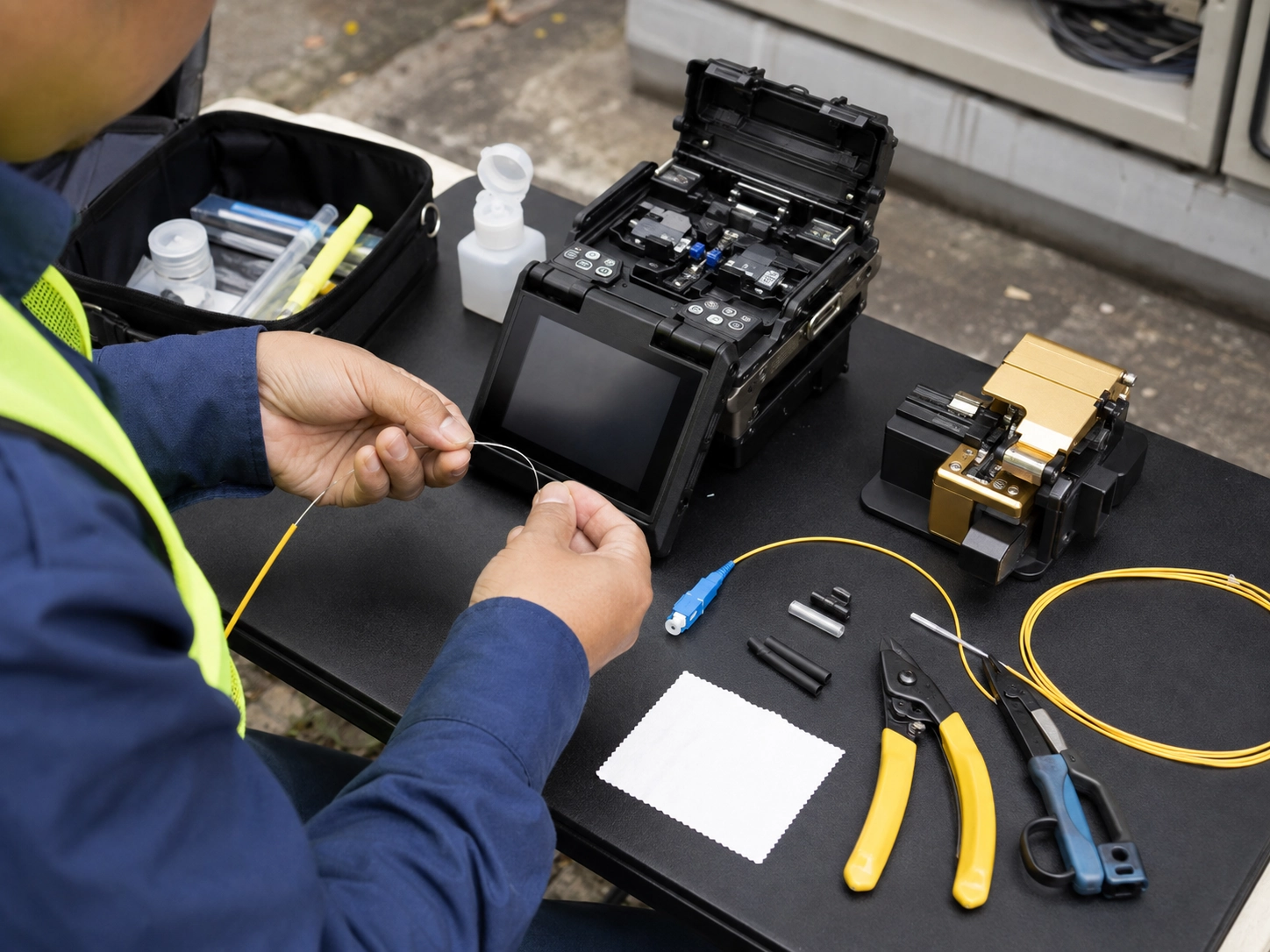

Di sinilah tepatnya pengujian fiber pigtail setelah penyambungan biasanya gagal: tim memeriksa apakah masing-masing sambungan fusi terlihat bersih berdasarkan perkiraan penyambung, melewatkan pengukuran kehilangan penyisipan formal, dan berasumsi bahwa sambungan telah siap. Pertanyaan persis seperti ini cukup sering muncul di lapangan sehingga perlu dinyatakan dengan jelas: biasanya bukan kualitas sambungan yang gagal, melainkan tidak adanya pengukuran yang dapat mengetahui kerugian kumulatif sebelum pelanggan melakukannya.

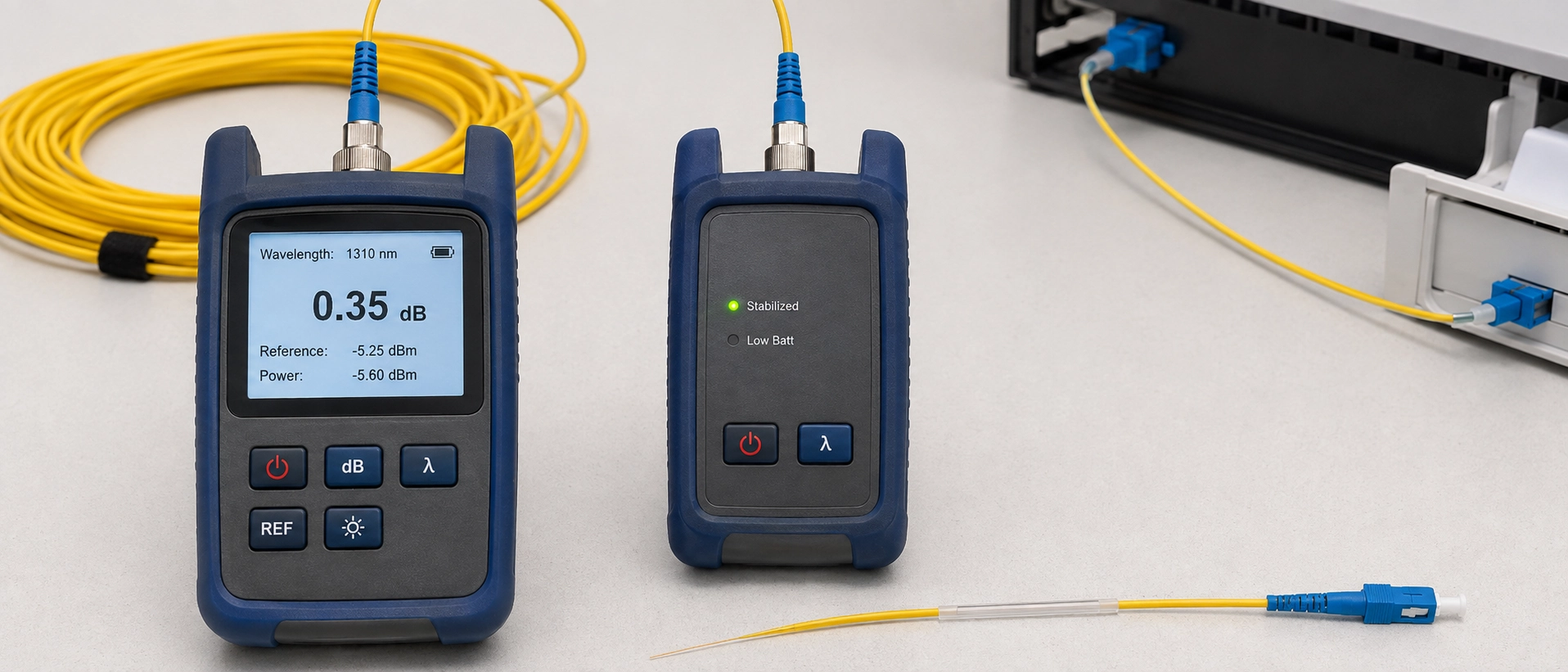

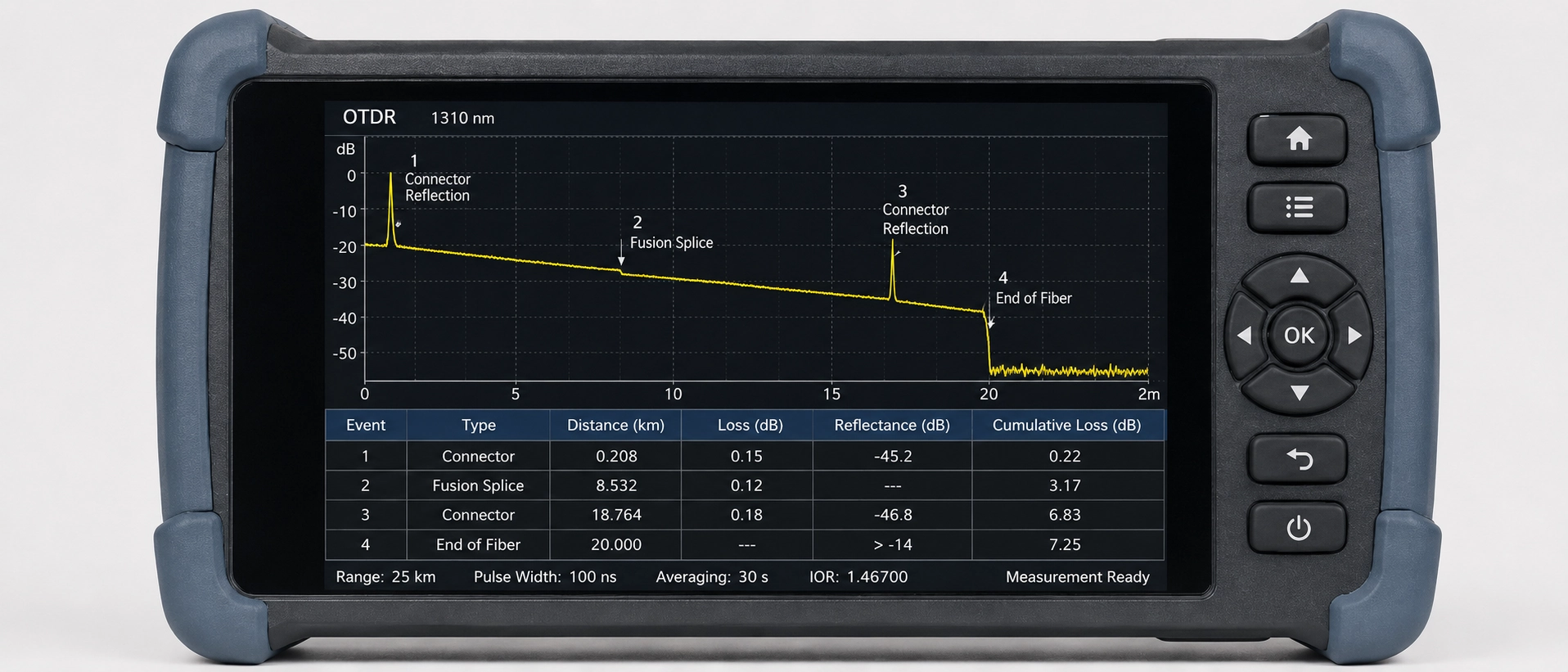

Kedua instrumen ini disatukan terus-menerus, dan itulah akar dari sebagian besar kebingungan di lapangan. Optical Loss Test Set (OLTS) menyuntikkan cahaya dari sumber referensi di satu ujung dan membacanya dengan pengukur daya di ujung lainnya, memberi Anda nomor kerugian penyisipan ujung ke ujung untuk keseluruhan tautan. OTDR melakukan sesuatu yang berbeda: ia mengirimkan pulsa ke serat dan membaca cahaya yang tersebar, membuat jejak yang menunjukkan di mana setiap peristiwa (sambungan, konektor, tikungan, putus) berada di sepanjang serat, dan kira-kira berapa banyak kerugian yang dikontribusikan masing-masing.

Perbedaan itu menentukan kegunaan masing-masing alat. OLTS memberi tahu Anda apakah tautan yang telah selesai, secara keseluruhan, memenuhi anggaran kerugian. Ini adalah pengukuran lulus/gagal. OTDR memberi tahu Anda di mana letak masalahnya dan kejadian apa yang menyebabkannya. Itu peta diagnostik, bukan hasil sertifikasi. Yang membingungkan keduanya adalah alasan beberapa teknisi menganggap jejak OTDR-yang tampak bersih sebagai bukti bahwa pengujian sambungan pigtail telah selesai, padahal badan standar menarik garis yang jauh lebih tajam (Asosiasi Serat Optik).

Bagi pembaca yang mempelajari dasar-dasar pengujian pigtail yang lebih luas daripada alur kerja{0}}spesifik penyambungan, panduan umum kami untuk menguji pigtail serat optik mencakup inspeksi visual dan pengujian return loss secara lebih mendalam dibandingkan artikel ini.

TIA-568.3-D membagi pengujian serat menjadi dua tingkatan, dan pemisahan tersebut tidak bersifat kosmetik. Tingkat 1 adalah pengujian kerugian penyisipan OLTS, dan ini merupakan persyaratan sertifikasi wajib untuk setiap tautan. Tingkat 2 adalah pengujian OTDR, dan diklasifikasikan sebagai opsional: direkomendasikan untuk dokumentasi dan pemecahan masalah, namun tidak diterima secara mandiri sebagai bukti bahwa tautan disertifikasi.

Itulah hal yang perlu diingat: jejak OTDR, betapapun bersihnya, tidak memenuhi pengujian penerimaan berdasarkan standar. Beberapa spesifikasi proyek masih ditulis seolah-olah memang demikian, khususnya pada pelaksanaan PON di mana segelintir pemasok menerima hasil OTDR dua arah sebagai bukti yang cukup, namun itu adalah pengecualian, bukan aturan umum. Di luar PON, jangan mengandalkannya: sebagian besar teknisi pengawas dan klien tidak akan menandatangani sertifikasi OTDR-hanya, apa pun yang tersirat di halaman pemasaran vendor. Beberapa vendor peralatan uji-yang melayani sertifikasi TIA-568.3-D mengatakan kemungkinan ini, yang menaikkan OTDR ke status yang lebih dekat ke status Tingkat 1, sedang dalam diskusi di tingkat komite standar, meskipun belum ada yang melampaui diskusi. Pengujian OLTS Tingkat 1 tetap menjadi satu-satunya format pengujian yang dimasukkan ke dalam standar sebagai kewajiban saat ini.

Jika urutannya salah pada uji kehilangan penyisipan kuncir serat setelah penyambungan fusi, maka pembacaan yang Anda lakukan tidak akan sesuai dengan apa yang Anda pikirkan. Referensikan sumber cahaya dan meteran listrik terlebih dahulu, menggunakan-kabel referensi yang baik, sehingga garis dasar "0 dB" mencerminkan set pengujian dan bukan jumper yang tidak dikalibrasi. Kebanyakan pengujian penerimaan-mode tunggal menggunakan metode referensi 1-jumper; metode 3-jumper membaca angka kerugian yang sedikit berbeda untuk tautan fisik yang sama, jadi pilih salah satu dan tetap konsisten sepanjang proyek. Menggabungkan kedua{10}}pertengahan proyek adalah alasan umum mengapa perbandingan kerugian sebelum dan sesudah berhenti sejalan.

Kemudian sambungkan melalui tautan yang disambung dan lakukan pembacaan pada setiap panjang gelombang yang beroperasi: 1310nm dan 1550nm untuk mode-tunggal, 850nm dan 1300nm untuk multimode, karena kehilangan pada sambungan atau tikungan bergantung pada panjang gelombang-dan pembacaan panjang gelombang-tunggal dapat melewatkan sambungan marginal seluruhnya.

Uji di kedua arah jika proyek mengizinkannya. Sambungan dengan sedikit ketidakcocokan inti dapat membaca kerugian negatif dari satu arah dan kerugian-di luar-spesifikasi dari yang lain, sehingga pengujian-satu arah hanya menangkap setengah dari gambaran tersebut. Catat kedua bacaan tersebut, bukan hanya yang lebih baik. Beberapa spesifikasi proyek, khususnya perjanjian sewa dark fiber, secara eksplisit memerlukan dokumentasi dua arah dengan tanda tangan teknisi dan nomor model set pengujian terlampir, dan melakukan retrofit setelah faktanya jauh lebih sulit daripada mencatatnya selama uji penerimaan awal.

Setelah OLTS memberi Anda nomor lulus atau gagal untuk kuncir yang disambung, tugas berikutnya adalah memastikan bahwa kerugian yang diukur benar-benar berada di titik sambungan, dan bukan di tempat lain pada sambungan. Pemilihan kabel peluncuran adalah hal pertama yang membuat orang tersandung di sini: gunakan serat peluncuran sepanjang 500m hingga 1 km sebelum sambungan yang sedang diuji, karena OTDR memerlukan jarak tersebut untuk pulih dari denyut awalnya dan menetapkan pembacaan yang akurat sebelum mencapai peristiwa yang benar-benar Anda pedulikan. Lewati kabel peluncuran dan pembacaan kehilangan sambungan di dekat bagian depan tautan menjadi tidak dapat diandalkan atau tidak terlihat.

Pengujian-panjang gelombang ganda adalah kebiasaan lain yang patut dikembangkan. Pengujian pada 1310nm dan 1550nm bukan hanya untuk konfirmasi kehilangan, namun merupakan alat diagnostik tersendiri. Sambungan dengan perbedaan kerugian yang sangat besar antara kedua panjang gelombang lebih sering merupakan tanda tegangan makrobend, biasanya disebabkan oleh baki sambungan yang digulung terlalu rapat, dibandingkan sambungan fusi yang buruk. Menemukan perbedaan tersebut di-situs akan menghemat-sambungan yang tidak akan memperbaiki masalah sebenarnya.

Berikut detail yang membuat teknisi berpengalaman sekalipun terkejut: sambungan fusi yang benar-benar bagus dalam rakitan kuncir dapat secara efektif tidak terlihat pada jejak OTDR. Ketika kehilangan sambungan turun di bawah sekitar 0,05dB, yang secara rutin dicapai oleh sambungan yang cocok dengan mode-bidang-yang difusi dengan benar, maka sambungan tersebut dapat berada di bawah ambang batas deteksi peristiwa default OTDR. Sebagian besar OTDR dikirimkan dengan ambang peristiwa default sekitar 0,1 hingga 0,15dB, sehingga dugaan sambungan kerugian-rendah layak dilakukan dengan menurunkan setelan tersebut ke 0,02 hingga 0,05dB dan-menjalankan kembali pelacakan; angka pastinya masih bergantung pada model OTDR Anda dan{11}}setelan zona matinya, jadi konfirmasikan dengan peralatan Anda sendiri daripada menganggap angka apa pun di sini sebagai angka universal.

Kendala lain yang perlu diperhatikan adalah ambang penerimaan itu sendiri, bukan instrumennya. Bahasa kontrak yang dipublikasikan untuk proyek dark fiber menunjukkan toleransi yang lebih besar daripada asumsi sebagian besar insinyur: satu perjanjian sewa yang kami ulas memungkinkan hilangnya sambungan hingga 0,5dB ketika diameter bidang mode dicocokkan, dan meningkat menjadi 0,8dB ketika diameter bidang mode tidak cocok (lawinsider.com), angkanya jauh di atas kehilangan sambungan fusi "buku teks" sub-0,1dB dari sebagian besar kutipan materi pelatihan. Mengetahui nomor mana yang benar-benar diperlukan dalam kontrak spesifik Anda, daripada berasumsi bahwa angka yang dipublikasikan paling ketat berlaku, adalah perbedaan antara sambungan yang Anda kerjakan ulang secara tidak perlu dan sambungan yang Anda tandatangani dengan benar.

Jebakan terkait adalah kerugian yang nyata namun disalahartikan. Salah satu pola pemecahan masalah yang berulang melibatkan beberapa sambungan mekanis yang ditempatkan berdekatan sepanjang proses, masing-masing secara individual sesuai spesifikasi, namun ditumpuk cukup rapat sehingga kerugian kumulatif mendorong sambungan melebihi anggaran. Jejak OTDR yang dibaca dengan santai dapat membuatnya tampak seperti satu peristiwa buruk; bacalah dengan cermat, ini adalah beberapa peristiwa kecil yang secara teknis-sering terjadi dan menyebabkan tautan gagal.

Menggabungkan angka-angka tersebut ke dalam satu daftar periksa pengujian penerimaan sambungan fiber membuat keputusan lapangan lebih cepat dibandingkan beralih antara dokumen standar dan PDF kontrak di tengah-pengujian.

Perlakukan baris-toleransi kontrak sebagai pengingat untuk memeriksa spesifikasi proyek sebenarnya, bukan sebagai penggantinya. Jumlah penerimaan bervariasi menurut klien, dan standar menetapkan batas bawah, bukan batas atas universal.

Tautan yang terus memicu alarm kehilangan setelah pengoperasian ternyata menjadi ilustrasi berguna mengapa OTDR dan OLTS perlu dibaca bersama-sama. Ini adalah jenis hasil uji penerimaan pigtail yang mudah salah didiagnosis tanpa kedua instrumen. Pembacaan-ke-akhir OLTS mengonfirmasi bahwa tautan tersebut di luar anggaran; bagian itu tidak ambigu. Jejak OTDR adalah tempat kerja diagnostik sebenarnya terjadi: alih-alih satu titik kegagalan yang terlihat jelas, jejak tersebut menunjukkan sekelompok empat sambungan mekanis yang berjarak sekitar dua meter satu sama lain, masing-masing secara terpisah dalam spesifikasi kerugiannya masing-masing 0,3–0,4dB, yang secara kolektif mendorong hubungan tersebut kira-kira 1,2dB melebihi anggaran. Diperlukan dua kali lintasan, pertama pada 1310nm, lalu pengujian ulang pada 1550nm untuk menyingkirkan pembacaan salah-tekanan tikungan, sebelum pola tumpukan kerugian kecil terlihat jelas dan bukan hanya satu sambungan yang buruk. Mengganti klaster dengan sambungan fusi tunggal akan segera mengembalikan tautan sesuai anggaran. Tidak ada satu pun instrumen yang bisa menjelaskan keseluruhan cerita: OLTS mengkonfirmasi adanya masalah, dan OTDR menemukan apa yang sebenarnya menyebabkan masalah tersebut.

Pelacakan peristiwa semacam itu berlaku jauh melampaui-skenario khusus penyambungan, dan disiplin yang sama juga layak diterapkan setiap kali tautan gagal sebentar-sebentar setelah dioperasikan.

Sebagian besar kesalahan dalam-pengujian penerimaan sambungan ditelusuri kembali ke celah di bagian hulu dari kru lapangan: kuncir yang meninggalkan pabrik tanpa catatan kehilangan penyisipan yang terdokumentasi akan lebih sulit dipercaya setelah disambung ke dalam tautan langsung, karena tidak ada dasar untuk membandingkan pembacaan lapangan.

Kita sendiri berada di pihak yang salah dalam kesenjangan itu. Selama satu proses QC keluar, kumpulan sambungan-kerugian rendah dalam rakitan pigtail khusus terbaca bersih pada jejak OTDR, tidak ada peristiwa yang ditandai, hanya karena kerugian terlalu rendah untuk melewati ambang batas default, titik buta yang sama yang dibahas di atas. Hal ini hanya muncul ketika teknisi-memeriksa ulang hasil OTDR dengan angka kerugian penyisipan OLTS dan keduanya tidak setuju. Ketidakcocokan tersebut adalah alasan mengapa setiap kuncir yang kami kirim kini memiliki hasil OLTS dan OTDR, bukan hanya salah satu saja.

Proses produksi kami menjalankan pengujian ganda pada setiap pigtail yang sudah jadi sebelum dikirim, sebuah praktik yang telah kami lakukan selama lebih dari satu dekade dalam pengiriman rakitan pigtail yang disambung. Proses ini dilacak dengan prosedur pengujian atenuasi di IEC 61300-3-34 dan dengan panduan kerugian sambungan yang dipublikasikan oleh produsen konektor untuk kru lapangan. Ini adalah data di pabrik kami sendiri, bukan angka industri secara keseluruhan: biasanya kehilangan penyisipan konektor di lini kami mendarat di kisaran 0,15–0,25dB, dengan batas atas 0,3dB yang tidak kami kirimkan di atasnya. Kami dapat menyerahkannya sebagai laporan pengujian yang dapat dilacak bersama produk, layak untuk diperiksa sebelum Anda berasumsi bahwa lembar data pemasok cocok dengan apa yang sebenarnya meninggalkan pabrik mereka.

Jika pengujian penerimaan Anda saat ini terus memunculkan-kerugian sisi sambungan yang tidak sesuai dengan yang dijanjikan dalam lembar data pemasok, sering kali ada baiknya memeriksa apakah kuncir itu sendiri dikirimkan bersama catatan pengujian individual. Anda dapat meninjau rangkaian produk pigtail serat optik kami dan meminta sampel jejak OTDR yang menyertainya secara langsung.
