Cara Menyambung Fiber Pigtails pada Patch Panel: Prosedur, Kriteria Lulus dan Batas Penerimaan

Sebagian besar dari apa yang sampai ke meja aplikasi kami bukanlah masalah penyambungan. Ini adalah masalah pembelian atau perencanaan yang hanya terlihat setelah kru berdiri di depan splicer dengan kabel sudah terbuka. Tiga pemeriksaan membutuhkan waktu sepuluh menit dan menghapus hampir semuanya.

Tiga mode kegagalan merupakan penyebab sebagian besar keluhan dan pengembalian pigtail yang kami tangani, dan ketiganya diputuskan sebelum seseorang membuka kabel: panel yang disusun sebagai sasis-penghentian langsung ketika desain mengasumsikan baki sambungan, rangkaian pigtail multimode yang disusun berdasarkan trunk mode-tunggal karena urutannya mengacu pada warna jaket dan bukan pada cetakan kabel, dan kaki 0,9 mm diganti dengan kaki 2,0 mm berdasarkan harga hingga baki tidak lagi menutup tanpa terjepit. Tak satu pun dari ketiganya dapat diperbaiki dengan splicer yang lebih baik.

Pemilihan panel khususnya adalah keputusan pembelian yang dibuat beberapa minggu sebelum seseorang membuka kabel, itulah alasannyamemilih sambungan-panel patch siap pakai atau ODFtermasuk dalam rencana penyambungan. Kompatibilitas mode adalah jenis keputusan yang sama: theperbedaan antara konstruksi kuncir{0}}mode tunggal dan multimodediatur pada tahap pemesanan, bukan pada baki.

Kasus penghentian pigtail adalah argumen manufaktur, bukan argumen kenyamanan. Geometri permukaan-ujung ferrule, yang berarti radius kelengkungan, offset puncak, dan tinggi serat, disetel pada peralatan pemoles yang menjalankan lusinan konektor sekaligus di bawah tekanan dan urutan film yang terkontrol.

Yang bisa kami nyatakan secara tepat adalah spesifikasi dan proses di baliknya. Setiap perakitan yang dihentikan di jalur kami melewati-pemeriksaan permukaan akhir, pengukuran kehilangan penyisipan, pengukuran kehilangan kembalian, kontinuitas, verifikasi polaritas, dan konfirmasi-urutan warna sebelum pengepakan. Batas spesifikasi mode-tunggal adalah Kurang dari atau sama dengan 0,2 dB insertion loss dan Lebih besar dari atau sama dengan 50 dB return loss untuk UPC, Kurang dari atau sama dengan 0,3 dB dan Lebih besar dari atau sama dengan 60 dB untuk APC. Itu adalah batas atas yang tertulis dalam spesifikasi produk, bukan rata-rata lapangan yang diklaim. Distribusi terukur termasuk dalam catatan batch yang dikirimkan bersama pesanan, dan kami akan mengirimkan laporan batch anonim dengan panjang gelombang pengujian dan jenis instrumen berdasarkan permintaan, karena distribusi yang dapat Anda periksa bernilai lebih dari angka yang dikutip dalam paragraf blog.

Konektor-bidang yang dipoles dapat mencapai angka tersebut. Apa yang tidak dapat dilakukan adalah menjangkau mereka secara konsisten, konektor demi konektor, di atap pada bulan Juli dengan keping pemoles tangan dan tanpa interferometer. Konsistensi itulah yang menjadi alasan mengapa-kuncir serat terminasi pabrik yang disambung ke bagasi akan langsung terminasi ke bagasi. Latar belakang aktifuntuk apa kuncir serat digunakan di FTTH, ODF, dan pembangunan pusat datamenutupi sisi komponen. Artikel ini tetap membahas prosedurnya.

Setelah kompetensi dasar ditetapkan, kondisi konsumsi menjadi sumber penyimpangan yang berulang pada hasil sambungan. Sinyal yang dapat diamati bukanlah satu sambungan yang buruk. Hal ini merupakan sebuah tren: perkiraan kerugian terus meningkat hingga paruh kedua baki, atau dilaporkan penurunan sudut belah pada tiga sambungan berturut-turut. Saat Anda melihatnya, hentikan dan periksa posisi bilah dan jumlah busur sebelum Anda mengubah apa pun pada teknik Anda.

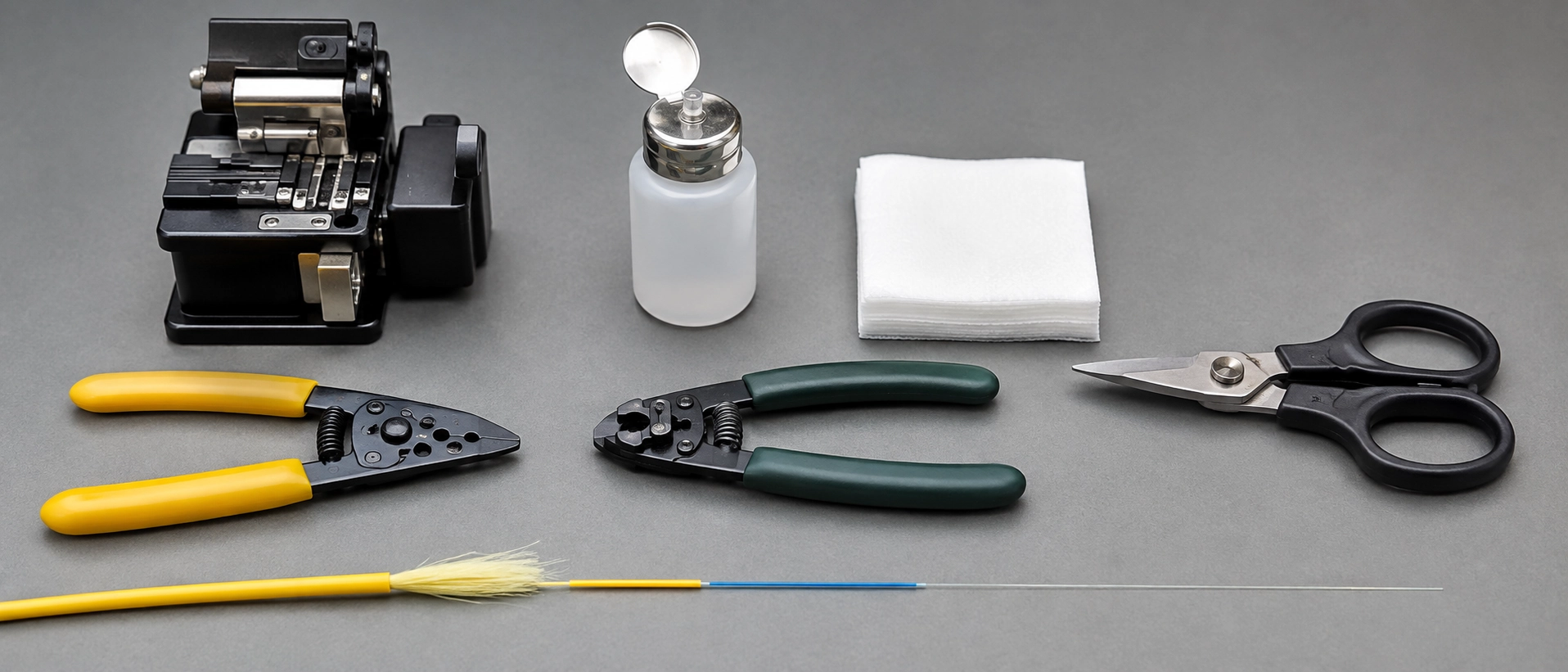

Tabel di bawah mencantumkan hal-hal yang dibutuhkan oleh lembaga tersebut dan, yang lebih berguna, ketika setiap item tidak lagi dapat dipercaya, otoritas yang menjadi sandaran masing-masing figur tersebut.

Ada satu detail yang perlu diungkapkan dengan jelas karena kru harus mengeluarkan biaya satu jam jika mereka melakukan kesalahan: selongsong-penyusut panas dipasang ke fibersebelumserat masuk ke splicer. Tidak ada pemulihan dari mengingat setelahnya.

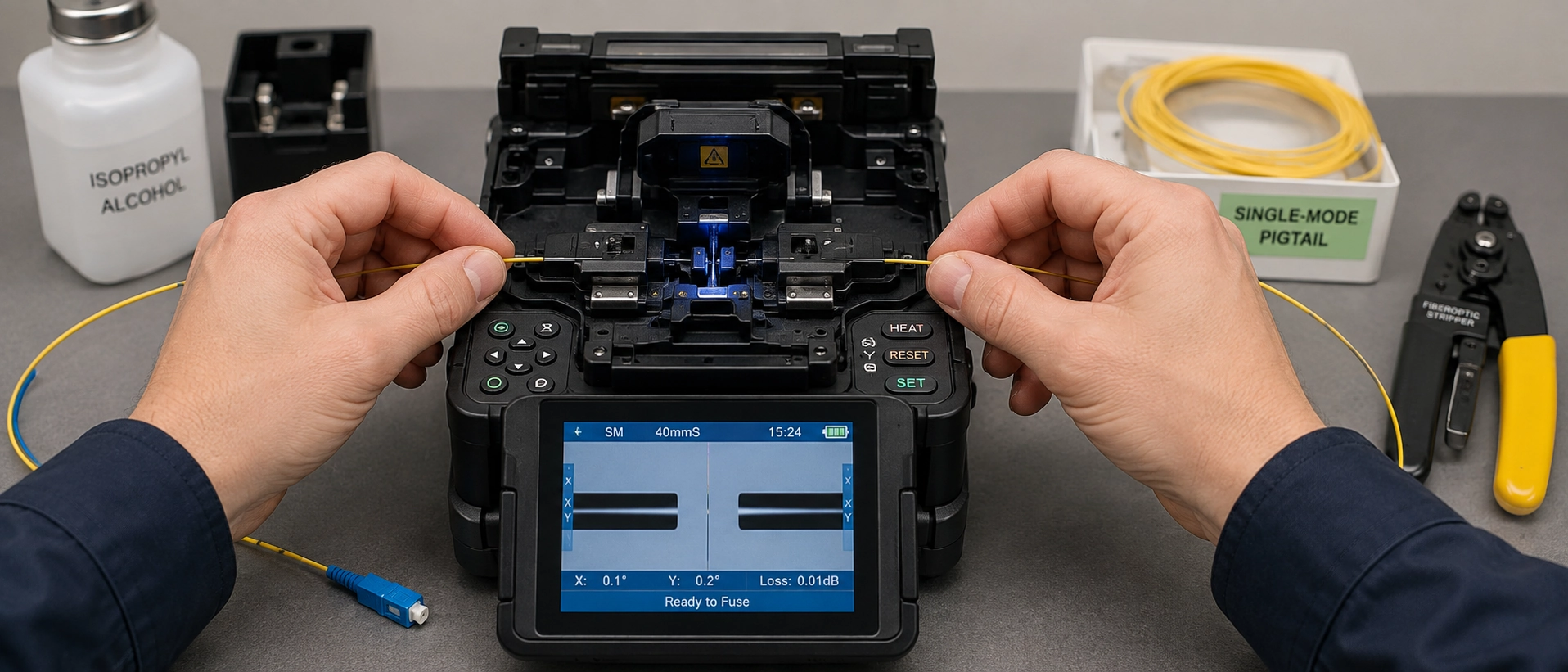

Ini adalah perintah kerja yang digunakan saat kami menggabungkan-sambungan kuncir serat selama uji coba pelanggan dan kualifikasi sampel di lab aplikasi kami sendiri, pada saluran pipa lepas serat 12-dan 24-serat ke dalam penutup baki 1U dan 2U dengan selongsong pelindung 40 mm dan 60 mm. Setiap langkah membawa kriteria kelulusan dan pemicu pengulangan, karena urutan tanpa poin penilaian hanyalah sebuah deskripsi. Urutan yang sama berlaku untuk prosedur penyambungan pigtail mode tunggal untuk kotak terminal FTTH, di mana hanya jumlah baki dan jumlah serat yang berubah.

Garis, tonjolan, atau gelembung yang terlihat berarti-membelah ulang, bukan-memanaskan kembali.

Dua poin penilaian dalam rangkaian tersebut patut mendapat penekanan. Perkiraan penyambung pada langkah 8 adalah perkiraan yang dihasilkan oleh analisis gambar, bukan pengukuran. Ini sangat baik untuk memutuskan apakah akan mengulang suatu sambungan saat itu juga, dan ini bukan bukti penerimaan. Dan langkah 10 sengaja diurutkan agar pelabelan mendahului pengujian, karena laporan pengujian yang tidak dapat dilacak ke port-dikerjakan kembali secara terselubung.

Urutan Warna Fiber Pigtail dan Mendapatkan Polaritas yang Benar pada Kali Pertama

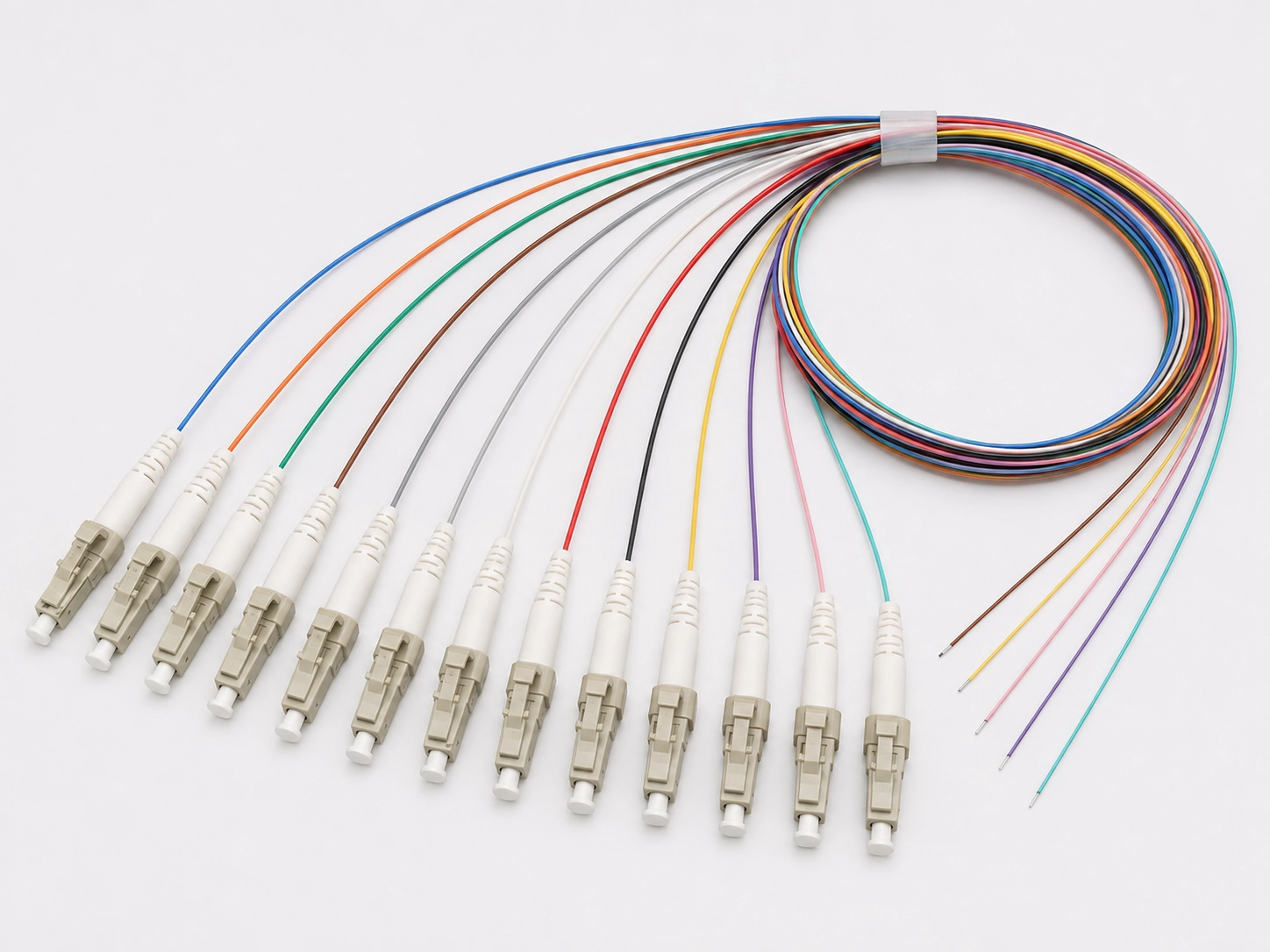

Identifikasi warna adalah mekanisme pencegahan kesalahan{0}}yang paling murah dalam prosedur, dan hanya berfungsi jika kumpulan pigtail mengikuti konvensi yang sama dengan trunk. Urutan dua belas-posisi yang ditentukan dalam ANSI/TIA-598-D berwarna biru, oranye, hijau, coklat, batu tulis, putih, merah, hitam, kuning, ungu, mawar, aqua, dengan kabel di atas dua belas serat mengulangi urutan per tabung penyangga dan menambahkan tanda pelacak.



Siapa pun yang mengetahui cara memasang kuncir 12 serat di panel tambalan harus memperlakukan kumpulan warna sebagai item spesifikasi dan bukan sebagai kenyamanan lapangan. Ada dua peringatan yang berlaku. Konvensi IEC dan TIA tidak sepakat di setiap posisi, sehingga pembangunan yang menggabungkan kabel dari satu konvensi dengan ekor dari konvensi lain memerlukan pemetaan yang ditulis sebelum penyambungan daripada ditemukan selama pengujian. Dan konvensi yang muncul adalah konvensi yang diberi nama pesanan pembelian. Kami menyediakanSet kuncir 12 warnake urutan mana pun, yang berarti keputusan dibuat di RFQ, bukan di baki.

Gunakan 0,1 dB per sambungan sebagai target kerja saat Anda menyambung kuncir serat, dan harapkan alat penyambung pelurus-inti modern pada kaca-mode tunggal yang bersih akan mendarat jauh di bawahnya. Namun, penerimaan kontrak mengikuti spesifikasi proyek dan edisi yang disebutkan di dalamnya, bukan paragraf ini. Ada tiga ambang batas yang beredar, semuanya berasal dari dokumen dengan otoritas yang sangat berbeda, dan berkas proyek memutuskan mana yang berlaku.

Aturan praktisnya sebagai berikut: spesifikasi proyek mengungguli setiap angka umum dalam tabel ini, termasuk milik kami. Jika keduanya bertentangan, spesifikasi menang dan argumen berakhir.

Penyebaran antara 0,3 dB dan 0,05 dB adalah tempat terjadinya perselisihan penerimaan, dan alasannya adalah aritmatika. Tautan PON yang memiliki rasio pemisahan tinggi memiliki sedikit margin yang tersisa setelah kehilangan splitter, pasangan konektor, dan redaman rute, sehingga setiap pendaratan gabungan pada 0,15 dB, bukan 0,05 dB, menghabiskan anggaran yang dibutuhkan node di masa depan. Pada LAN komersial 90 meter, sambungan yang sama tidak relevan.

Satu lagi aritmatika, dinyatakan dengan hati-hati. Dalam kasus-terburuk anggaran yang dihitung berdasarkan nilai maksimum yang diizinkan standar, pasangan konektor yang dikawinkan pada 0,75 dB menghabiskan lebih dari dua kali lipat kinerja sambungan pada 0,3 dB, sehingga antarmuka konektor, bukan sambungan fusi, adalah item baris yang lebih besar. Komponen nyata biasanya berkinerja jauh lebih baik daripada plafon mana pun, itulah sebabnya ujung konektor setiap kuncir serat yang kami kirimkan diukur, bukan diasumsikan.

Ada dua tingkat pengujian saat Anda mengesahkan sambungan kuncir serat, dan keduanya tidak dapat dipertukarkan. Tingkat 1 adalah sertifikasi kehilangan penyisipan dengan set pengujian kehilangan optik, dan inilah yang mengesahkan tautan tersebut. Tingkat 2 adalah karakterisasi OTDR dan bersifat diagnostik. Jejak yang menunjukkan setiap sambungan di bawah 0,05 dB merupakan bukti yang berguna dan tidak menggantikan hasil Tingkat 1.

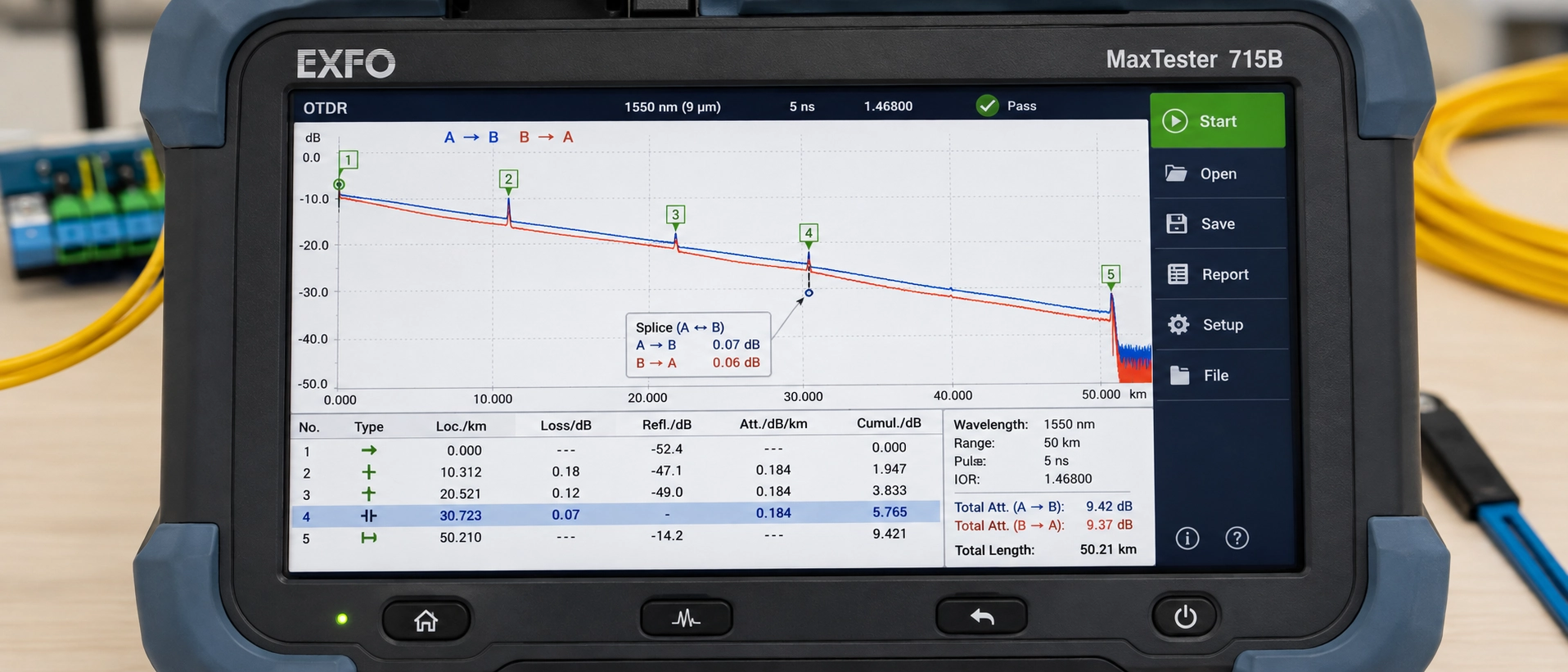

Aturan kedua menangkap lebih banyak kru daripada aturan pertama. Kehilangan sambungan OTDR harus diukur dari kedua arah dan dirata-ratakan. Ini adalah metode pengukuran yang menjadi dasar prosedur ini, dan hasil-satu arah pada tautan yang mengandung serat berbeda tidak hanya tidak tepat, namun juga salah dalam arah yang dapat diprediksi (Corning). Hal ini membawa kita pada bacaan yang membuat teknisi yang baik memperbaiki sambungan yang baik.

OTDR tidak mengukur kehilangan sambungan pada sambungan kuncir serat. Ini mengukur hamburan balik di kedua sisi suatu peristiwa dan menyimpulkan kerugian dari langkah tersebut. Ketika dua serat mempunyai diameter medan mode yang berbeda, koefisien hamburan baliknya berbeda, dan langkah yang disimpulkan terkontaminasi oleh perbedaan tersebut.

Diukur dari sisi-MFD yang lebih besar ke arah yang lebih kecil, instrumen melaporkan penguatan yang nyata, yang berarti kekuatan yang tidak ada. Jika diukur dengan cara lain, ia melaporkan kerugian yang meningkat. Rata-rata kedua arah akan menghilangkan artefak dan meninggalkan sosok aslinya.

Perbandingan tingkat-kategori tidak cukup sebagai bukti perbedaan kolom mode, dan di sinilah sebagian besar penjelasan kolom menjadi salah. ITU-T memerlukan MFD nominal dan toleransi untuk dinyatakan pada 1310 nm dalam rentang yang diizinkan, dan rentang yang diizinkan untuk mode tunggal-standar dan kategori tidak sensitif tikungan-tumpang tindih (ITU-T G.652). Tumpang tindih ini tidak bersifat teoritis: SMF-28 Ultra Corning menyatakan 9,2 ± 0,4 μm pada 1310 nm namun sepenuhnya sesuai dengan G.652.DDanmelebihi persyaratan tikungan G.657.A1, jadi "serat G.657" tidak memberi tahu Anda apa pun tentang bidang mode yang Anda sambungkan. Desain-tidak sensitif terhadap tikungan lainnya, terutama pada kategori B, memiliki posisi lebih rendah.

Jadi aturan kerjanya bukanlah "mengharapkan pemenang setiap kali G.657 bertemu G.652". Caranya adalah: membaca MFD nominal yang dinyatakan pada kedua lembar data, kabel utama dan kuncir, dan mengharapkan asimetri arah ketika kedua nilai yang dinyatakan tersebut berbeda secara signifikan. Nama kategori akan menyesatkan Anda, sedangkan lembar data tidak. Inilah sebabnya kami mencetak tingkat serat, G.652D, G.657A1 atau G.657A2, pada spesifikasi pigtail, dan mengapa meminta pemasok untuk menyatakan MFD adalah pertanyaan yang masuk akal dan bukan pertanyaan yang berlebihan.

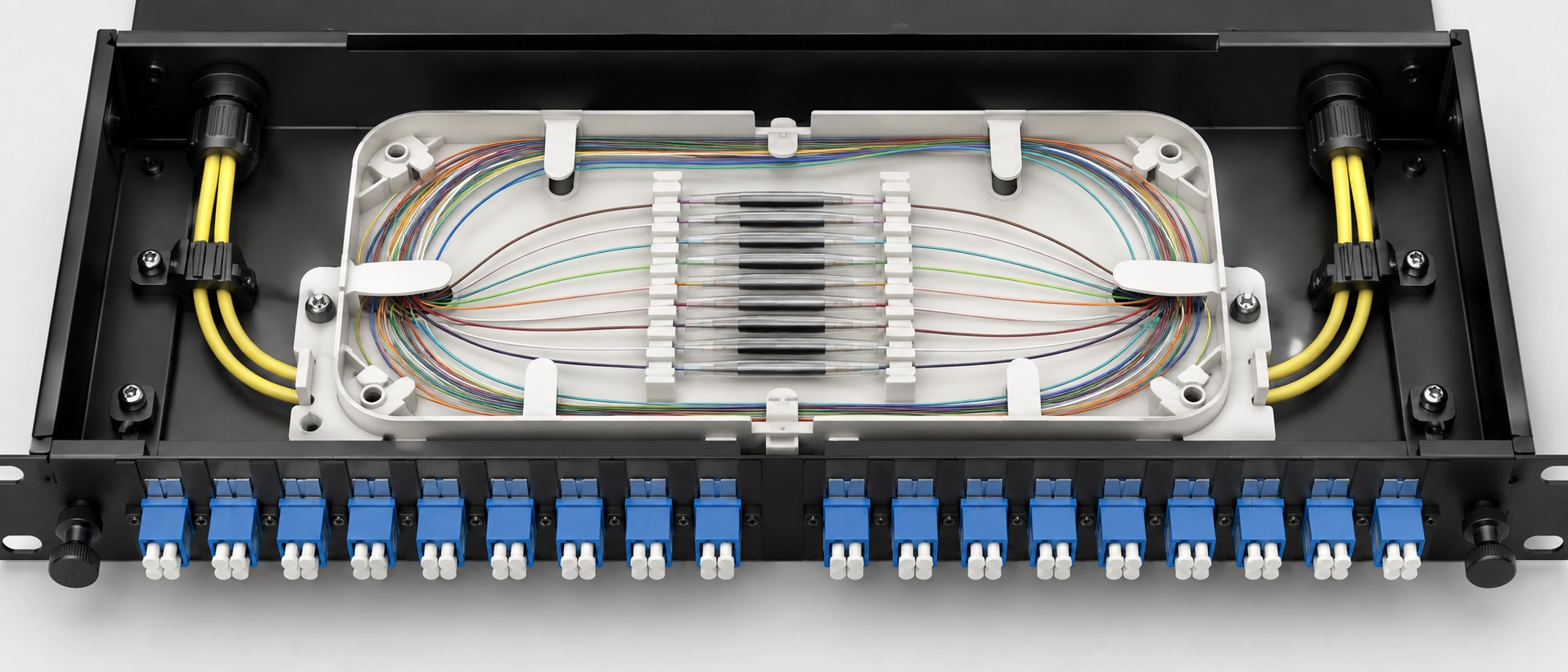

Gunakan sambungan-pada konektor alih-alih kuncir serat bila posisi baki, bukan kehilangan optik atau biaya unit, yang menjadi kendala pengikatnya. Sambungan-pada konektor tidak memerlukan selongsong pelindung eksternal atau posisi penahan untuk menyimpannya (Jaringan Kebetulan), dan dalam wadah 1U dengan baki yang sudah dilengkapi sambungan lengkap, itu sangat menentukan.

Batas tersebut berlaku sebaliknya dalam empat kondisi: ruang panel memadai, biaya per penghentian penting dalam hal volume, antarmuka konektor mungkin perlu diubah di kemudian hari selama masa pakai pabrik, atau Anda ingin ujung konektor menjadi barang-yang telah teruji di pabrik dengan angka kerugian yang terdokumentasi, bukan yang-diproduksi di lapangan.

Tiga situasi penerapan membuat keputusan konektor fiber pigtail vs splice{0}}on di panel patch menjadi nyata. Dalam kabinet FTTH atau kotak terminal, kuncir adalah rute yang disukai ketika kotak dikirimkan dengan baki integral, jumlah dudukan mencakup jumlah serat dengan setidaknya satu posisi cadangan, panjang selongsong yang Anda beli sebenarnya merupakan tempat duduk di dudukan tersebut, dan desainnya memerlukan konektor-yang dihentikan dari pabrik di pelabuhan. Ubah salah satu dari hal tersebut dan-jalankan kembali perbandingannya. Dalam ODF pembawa di pintu masuk pusat data, pabrik yang masuk secara konvensional disambung ke panel yang diisi dengan-ekor yang diakhiri oleh pabrik dan arsitekturnya berasumsi bahwa ada baki, jadi siapa pun yang bertanya bagaimana cara menyambung kuncir serat di ODF bekerja di dalam desain yang sudah menjawab pertanyaan ini. Dalam IDF perusahaan terkompresi yang panel 1U telah ditentukan untuk 48 serat, aritmatika sering kali tidak selesai, dan pilihan sebenarnya adalah antara enclosure yang lebih dalam atau konektor sambungan. Pengorbanan tersebut-adalah hal yang samamembandingkan panel patch dengan ODFpada tahap desain.

Penutupan aritmatika dalam kasus spesifik Anda bergantung pada tiga variabel yang tidak dapat disediakan oleh artikel umum: kapasitas dudukan baki Anda, panjang selongsong pelindung yang Anda gunakan, dan jalur perutean dari dudukan ke adaptor. Kirimkan kepada kami model panel, jumlah baki, dan jumlah serat, dan kami akan menghitung angka kelonggaran dan panjang terhadap ketiganya dan mengirimkan kembali panjang kuncir dan urutan serat yang direkomendasikan untuk penutup tersebut, bersama dengan lembar kerja pengukuran yang kami gunakan untuk sampai ke sana.

Delapan garis spesifikasi menentukan perilaku kuncir serat di bangku, dan masing-masing garis tersebut kemudian muncul sebagai kecepatan atau pengerjaan ulang di baki.

Dua baris dokumentasi termasuk dalam pesanan pembelian yang sama: catatan pengujian per-batch atau per-unit yang mencakup kerugian penyisipan dan kerugian pengembalian, dan sertifikat kesesuaian. Keduanya merupakan hasil standar di pihak kami dan bukan pengecualian, yang membuat percakapan penerimaan menjadi singkat ketika hasil OTDR milik pelanggan sedang ditinjau.

Jika Anda ingin melihat seperti apa sebenarnya dokumentasi tersebut sebelum berkomitmen pada pemasok, tanyakan kepada kami akuncir serat optik khususlembar spesifikasi bersama dengan contoh laporan pengujian IL dan RL dari batch yang sebanding. Ini adalah cara yang lebih cepat untuk menilai produsen dibandingkan klaim lembar data mana pun, termasuk yang ada di artikel ini.
