Cara Memilih Pigtail Fiber Optic: Spesifikasi dan Panduan Pembeli

Letakkan dua lembar data pemasok secara berdampingan dan keduanya akan terbacaIL Kurang dari atau sama dengan 0,3 dB, RL Lebih besar dari atau sama dengan 50 dB. Pesan dari keduanya, gabungkan keduanya ke dalam ODF yang sama, dan anggaran tautan yang diukur bisa berbeda. Dua spesifikasi kuncir serat optik dapat memberikan batasan yang sama sekaligus menjelaskan produk yang berbeda secara material, karena angka yang ditulis tanpa metode pengukurannya bukanlah suatu spesifikasi. Ini adalah klaim pemasaran.

Kesenjangan itulah yang menjadi awal mula sebagian besar perselisihan pengiriman. Setelah baki ditutup dan jejak OTDR ditampilkan kepada pelanggan, tidak ada seorang pun yang dapat memutuskan secara surut apakah 0,3 dB yang dikutip diukur terhadap kabel referensi atau sebagai nilai acak, apakah adaptor di panel memiliki kelas kinerja yang sama dengan konektor, atau edisi standar inspeksi-wajah mana yang dinilai oleh pabrik.

Panduan ini tidak menjelaskan apa itu kuncir atau apa bedanya dengan kabel patch. Dasar itu sudah tercakup dalam catatan kamiperbedaan antara kuncir fiber dan kabel patch. Berikut ini lebih sempit: sembilan baris yang termasuk dalam suatu spesifikasi, apa yang sebenarnya dikontrol oleh masing-masing baris, dan apa yang terjadi di lokasi jika salah satu baris dibiarkan kosong.

Segala sesuatu di bawah dipetakan ke salah satu bidang ini. Jika RFQ Anda menyatakan kesembilannya, dua pemasok menawarkan produk yang sama dan perbandingan harga menjadi bermakna. Jika dinyatakan empat, Anda membandingkan penawaran untuk produk yang berbeda.

Nama bidang adalah bagian yang mudah. RFQ yang bisa diterapkan membawa tiga kolom, bukan satu, yang menetapkan persyaratan pembeli, respons pemasok, dan bukti penerimaan untuk masing-masing dari sembilan spesifikasi pigtail serat optik, karena bidang yang boleh dikosongkan oleh pemasok adalah bidang yang diputuskan di pabrik, bukan oleh Anda. Bukti penerimaan mana yang layak diminta untuk setiap baris adalah apa yang ditetapkan dalam artikel ini.

Garis Spesifikasi 1 dan 2: Pemilihan Pigtail Serat Mode Tunggal vs Multimode dan Antarmuka Konektor

"Mode-tunggal" bukanlah suatu spesifikasi. Kuncir serat optik mode tunggal yang dibuat berdasarkan standar G.652D berperilaku berbeda dari yang dibuat berdasarkan G.657A2, yang sensitivitas makrobendnya berkurang sehingga dapat menoleransi penggulungan yang lebih ketat. Jika geometri baki memungkinkan slack berada jauh di atas radius tekukan minimum serat yang ditentukan, G.652D adalah jawaban yang tepat dan lebih murah. Dalam kotak terminal FTTH yang ringkas, penutup yang dipasang di dinding, dan kaset padat yang kumparannya dipaksa mendekati batas tersebut, menentukan G.657A1 atau A2 akan mengurangi risiko kehilangan pembengkokan makro yang menghasilkan perilaku yang terputus-putus dan bergantung pada suhu, yang sangat sulit dilacak setelah bingkai terisi.



Dua pertanyaan terpisah digabung menjadi satu di sisi multimode. Kompatibilitas geometris adalah yang pertama: serat 50/125 µm (OM3, OM4, OM5) saling terhubung secara fisik, sementara menggabungkannya dengan OM1 62,5/125 µm menciptakan ketidaksesuaian-ukuran inti yang tidak dapat diperbaiki hanya dengan meningkatkan penyelarasan sambungan. Bandwidth modal adalah yang kedua dan independen: saluran yang dibangun dari nilai campuran berkinerja hingga bandwidth modal efektif terendah di dalamnya, sehingga tautan OM4 yang secara diam-diam berisi kuncir serat optik multimode OM3 harus diverifikasi terhadap panjang aktual dan laju saluran daripada diasumsikan dapat diterima.

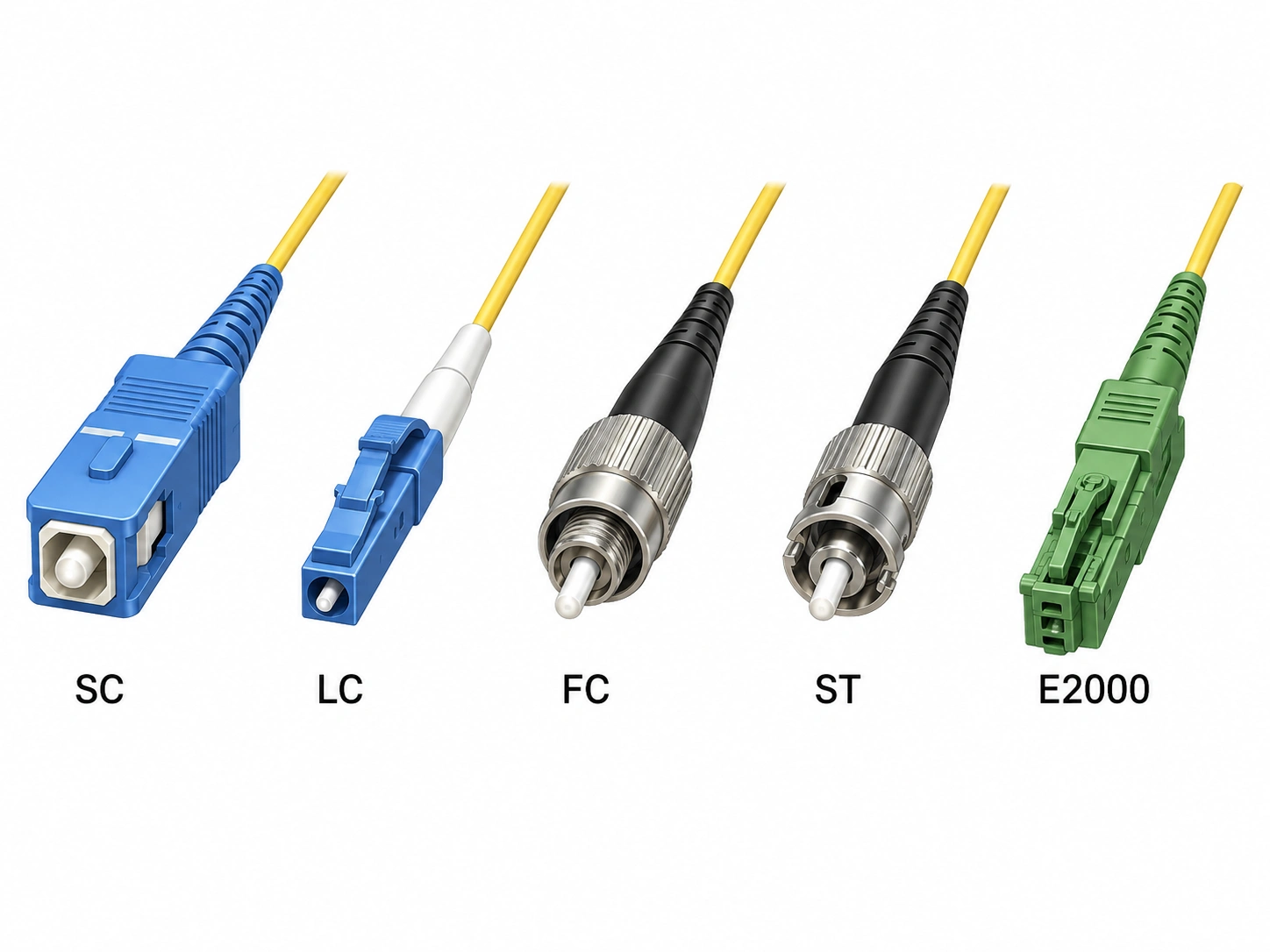

Pilihan konektor lebih bersifat mekanis daripada optik. LC mendominasi-panel dengan kepadatan tinggi karena menggandakan jumlah port per unit rak, SC tetap menjadi standar di seluruh GPON dan sebagian besar lapisan akses FTTH, dan FC tetap bertahan dalam pengujian dan pengukuran serta pada frame telekomunikasi lama. Sebelum default menjauh darinya,antarmuka FC berulir dan di mana ia masih mendapatkan tempatnyalayak untuk diperiksa. E2000 muncul ketika antarmuka-pengembalian-kerugian tinggi-tertutup diwajibkan. Yang penting pada baris spesifikasi adalah memberi nama komponen IEC 61754 yang berlaku beserta rangkaian konektornya, karena itulah yang menentukan geometri perkawinan antara panel dan adaptor Anda.

Wajah ujung UPC berbentuk kubah dan berpasangan rata dengan pasangannya. Permukaan ujung APC digerinda pada sudut 8 derajat, yang mengarahkan pantulan cahaya keluar dari inti dan masuk ke dalam kelongsong. Konsekuensi praktisnya adalah hilangnya pengembalian. Antarmuka bersudut ditentukan dalam wilayah Lebih Besar dari atau sama dengan 60 dB ketika antarmuka kontak-dikawinkan dan fisik di sekitar wilayah Lebih Besar dari atau sama dengan 50–55 dB, dan perbedaannya paling penting ketika daya yang dipantulkan secara aktif menurunkan sinyal, yang berarti distribusi PON dan FTTx, hamparan CATV, DWDM, dan transpor RF analog. Untuk LAN perusahaan, tautan data digital standar, dan sebagian besar saluran pusat data-mode tunggal, pigtail serat optik UPC yang memenuhi persyaratan return loss 50 dB sudah cukup, asalkan toleransi pantulan transceiver diperiksa, bukan diasumsikan.

Jenis bahasa Polandia bukanlah kolom-item, melainkan kolom-lebar saluran. Kuncir, adaptor, port panel patch, dan antarmuka peralatan semuanya harus disetujui, dan RFQ harus menyatakan penyempurnaan untuk setiap kuncir serat optik dan setiap adaptor di saluran daripada berasumsi bahwa penginstal akan menyadarinya. Geometri antarmuka di belakang sudut dikerjakan dalam uraian kamiperbedaan konektor APC dengan UPC.

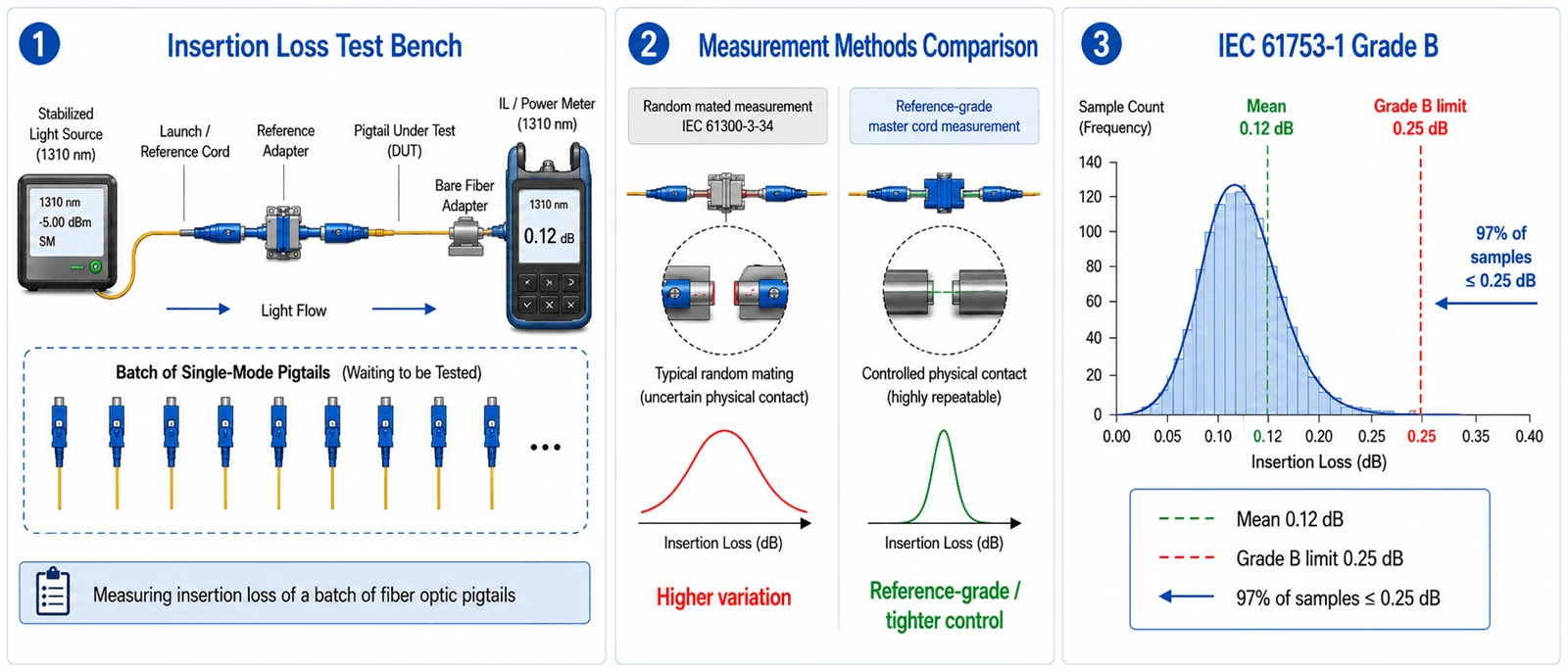

Kehilangan penyisipan untuk pasangan konektor dapat ditandai dengan dua cara. Diukur terhadap kabel master kelas referensi-(konektor yang disetel dan dikontrol ketat untuk metrologi), konektor produksi menghasilkan angka yang bagus. Diukur sebagai ateman acak, di mana setiap konektor dari batch digabungkan dengan yang lain, distribusinya melebar, karena posisi inti kedua ferrule tidak lagi dikompensasi oleh mitra yang ideal. Kedua angka tersebut jujur, dan keduanya bukan angka yang sama, itulah sebabnya standar kerugian penyisipan kuncir serat optik yang Anda kutip lebih penting daripada angka yang Anda kutip.

IEC 61753-1 mengatasi ambiguitas dengan menentukan tingkat atenuasi secara statistik, berdasarkan pengawinan acak, dengan metode pengukuran yang ditetapkan sebagai IEC 61300-3-34. Tingkat B ditentukan sebagai rata-rata pada atau di bawah 0,12 dB dengan maksimum 0,25 dB untuk setidaknya 97% sampel, Tingkat C pada maksimum 0,50 dB dengan rata-rata 0,25 dB, dan Tingkat D pada maksimum 1,0 dB. Sebuah sampel tunggal yang lolos pada 0,3 dB terhadap kabel referensi adalah pernyataan yang jauh lebih lemah daripada pertemuan batch Kelas B. Kutip standar dengan edisi terkini dan amandemennya pada baris RFQ, sama seperti Anda mengutip dokumen penerimaan lainnya.

Satu perbedaan selalu hilang, termasuk dalam lembar data dari pemasok yang seharusnya lebih mengetahui hal tersebut.Nilai atenuasi dan nilai return loss adalah dua skala paralel, bukan satu.Nilai huruf B, C dan D menggambarkan kerugian penyisipan. Return loss ditentukan secara terpisah, dengan tingkat antarmuka-sudut yang ditentukan lebih besar dari atau sama dengan 60 dB. Oleh karena itu, menulis "Grade B" pada RFQ tidak menjelaskan apa pun tentang reflektansi, dan kuncir serat optik dapat memenuhi Grade B sambil menanggung kerugian pengembalian apa pun yang dipilih oleh pemasok untuk dibuat. Nyatakan keduanya.

Kelas B memerlukan orientasi inti yang terkontrol

Untuk mencapai Tingkat B secara konsisten biasanya memerlukan pengendalian posisi inti serat relatif terhadap sumbu ferrule, yang dalam praktiknya berarti assembler mengarahkan dan memperbaiki ferrule sehingga eksentrisitas inti turun ke arah yang diketahui. Pemasok tanpa langkah itu dapat menghasilkan sampel yang baik. Menghasilkan suatu barangdistribusiadalah kemampuan yang berbeda, itulah sebabnya revisi tahun 2024 pada seri IEC 61755-3 memformalkan statistik eksentrisitas inti untuk antarmuka ini.

Adaptor adalah bagian dari koneksi terukur

Selongsong inilah yang menahan kedua ferrule secara koaksial, sehingga-adaptor dengan toleransi yang longgar dapat mencegah sambungan yang dirakit memenuhi distribusi atenuasi yang diinginkan bahkan ketika pigtail serat optik premium itu sendiri berada pada level yang sama. Verifikasi sebagai koneksi yang dikawinkan, bukan sebagai komponen. Hal ini mudah untuk dilewatkan karena pemeriksaan masuk biasanya menguji kuncirnya saja.

Di bawah angka kerugian terdapat parameter geometris yang menghasilkannya: radius kelengkungan, offset puncak (seberapa jauh titik tertinggi kubah berada dari sumbu serat) dan tinggi serat, tonjolan atau potongan serat relatif terhadap ferrule. Bersama-sama mereka menentukan apakah kedua inti benar-benar bersentuhan di bawah beban pegas. Ini adalah hasil proses pemolesan, bukan pilihan desain, itulah sebabnya ini adalah cara tercepat untuk membedakan jalur produksi terkontrol dari jalur subkontrak.

Kebersihan adalah separuh lainnya. Kontaminasi permukaan-ujung berulang kali diidentifikasi di seluruh industri sebagai penyebab utama kegagalan dalam jaringan fiber yang terpasang, dan pada inti mode-tunggal 9 µm, partikel yang berada di wilayah inti dapat menyebabkan pelemahan atau pantulan yang parah, bukan yang marginal. Hal ini juga cenderung muncul sebagai return loss yang terdegradasi sebelum muncul sebagai insertion loss yang terdegradasi, sehingga pembacaan-pengukur daya dapat berada di dalam spesifikasi sementara sistem yang koheren atau diperkuat sudah menghabiskan margin.

Performa optiklah yang menentukan, dan inspeksi visual tidak berdiri sendiri

IEC 61300-3-35 edisi ketiga tahun 2022 menyatakan secara langsung bahwa inspeksi visual merupakan tambahan, dan tidak menggantikan, pengukuran atenuasi dan return loss. Lebih jauh lagi: konektor yang telah dibersihkan dari serpihan lepas dan masih gagal dalam inspeksi visual tidak secara otomatis ditolak jika memenuhi kinerja optik yang ditentukan (IEC). Oleh karena itu, klausa RFQ yang berbunyi "tolak karena kegagalan visual" bertentangan dengan standar saat ini. Tulis aturan penerimaan sesuai standar yang tertulis, dengan inspeksi ditambah kualifikasi optik dan kinerja optik yang mengatur.

Sebutkan tahun terbitnya, karena kriterianya berpindah

Edisi ketiga menghapus persyaratan inspeksi untuk zona C dan D dan menulis ulang sebagian kriteria zona A dan B. Oleh karena itu, "Kepatuhan terhadap IEC 61300-3-35" tanpa tanggal tidak dapat diterapkan, karena pemasok dan pembeli dapat menilai berdasarkan rangkaian aturan yang berbeda dan keduanya mengatakan yang sebenarnya (Jaringan Kebetulan).

Otomatiskan penilaian, dan perlakukan pengemasan sebagai bagian dari spesifikasi

Penilaian manusia lulus/gagal berbeda-beda tergantung teknisi, cahaya sekitar, dan layar, sehingga keputusan penerimaan tidak-dapat direproduksi, sementara analisis gambar otomatis menghasilkan hasil yang dapat dilampirkan ke catatan batch. Kemasan lebih penting daripada yang terlihat: kemasan yang tidak-kedap udara bukanlah jaminan kebersihan-jangka panjang, jadi kemasan yang belum dibuka tidak akan dianggap bersih. Penutup debu dan metode pengemasan termasuk dalam lembar spesifikasi pigtail serat optik, dan inspeksi lapangan sebelum perkawinan tetap wajib dilakukan terlepas dari seberapa bagus tampilan data pabrik.

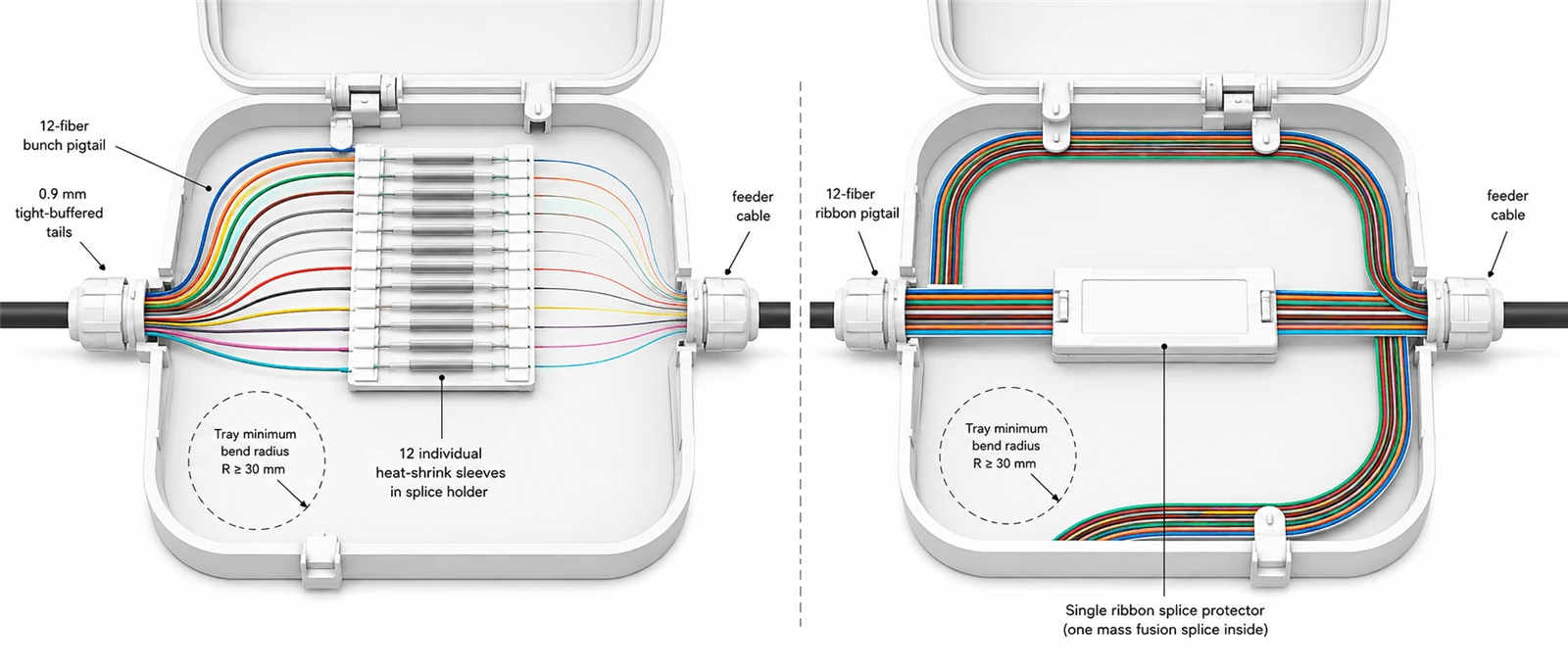

Struktur dipilih oleh enklosur. Konstruksi penyangga-ketat 0,9 mm adalah default untuk pekerjaan baki-sambatan karena mengarahkan dan menggulung dalam baki terbatas, sedangkan konstruksi berjaket 2,0 mm dan 3,0 mm menambahkan perlindungan terhadap benturan dan tarik ketika ekor ditangani berulang kali atau meninggalkan selungkup. Jaket yang lebih berat jauh lebih sulit untuk digulung di dalam baki yang dibuat dengan radius minimum yang kecil, yang merupakan batas praktis seberapa jauh Anda dapat melangkah ke skala tersebut. Di antara dua metode penyambungan terdapat keputusan yang nyata: sambungan kuncir serat optik 12-seikat serat optik disambung satu per satu, yang sesuai dengan terminasi campuran atau bertahap, sedangkan pita diakhiri dengan fusi massal, yang secara signifikan lebih cepat dalam skala namun memerlukan serat pita pada sisi masuk dan sistem pelindung sambungan yang serasi. Memesan pita ke pabrik yang dihentikan untuk penyambungan individu mengubah penghematan tenaga kerja menjadi penalti tenaga kerja.

Kode warna kuncir serat 12 mungkin mengikuti TIA-598 atau konvensi IEC tergantung pada spesifikasi proyek. Beri nama standar pada baris spesifikasi daripada menulis "warna standar", dan verifikasikan dengan urutan yang sudah terpasang dalam bingkai, karena bingkai yang diisi berdasarkan dua konvensi membuat setiap jejak kesalahan di masa depan menjadi lebih lambat. Verifikasi tersebut dilakukan pada penerimaan ODF dan pengelolaan serat, bukan pada kesalahan pertama.

Panjang adalah bidang yang paling sering diisi karena kebiasaan, dan ini lebih bersifat aritmatika daripada preferensi. Ambil jalur perutean dari titik sambungan ke terminasi, tambahkan kelonggaran yang diperlukan baki untuk menggulung pada radius tekukan minimum yang ditentukan, tambahkan tunjangan servis, lalu bulatkan ke langkah standar berikutnya. Ilustrasi yang berhasil: rute 1,2 m, dua kumparan dalam baki yang radius minimumnya dinyatakan adalah 30 mm (kira-kira 0,19 m serat per putaran, jadi 0,38 m), ditambah 0,1 m pada terminasi, menghasilkan 1,68 m, yang menjadi urutan 2,0 m. Urutan di bawah itu dan serat dipaksa melewati batas tikungannya, menghasilkan redaman yang muncul hanya setelah baki ditutup. Pesan jauh di atasnya dan kelebihannya akan membuat kaset menjadi padat, sehingga menghambat pekerjaan selanjutnya. Aritmatika yang sama menentukan apakah selungkup itu sendiri mempunyai kapasitas, yang merupakan titik di manapanel patch dan pemilihan enklosurberhenti menjadi keputusan terpisah dari spesifikasi pigtail serat optik.

Pemilihan jaket didorong oleh kode kebakaran sebelum hal lainnya. PVC adalah bahan-tujuan umum yang umum ditawarkan, kuncir serat optik LSZH ditentukan jika toksisitas asap dan opasitas di ruang tertutup yang ditempati diatur, dan penetapan OFNR dan OFNP berlaku jika daftar riser dan pleno diberlakukan. Ini adalah keputusan kepatuhan dan bukan keputusan kinerja. Tuliskan daftar yang dibutuhkan bangunan, kelistrikan, dan kebakaran setempat, bukan nama material, karena persyaratannya berbeda-beda menurut yurisdiksi dan spesifikasi proyek.

Kuncir serat optik dalam ruangan standar tidak dibuat untuk paparan langsung ke luar ruangan, dan kami lebih suka mengatakannya sebelum memesan daripada sesudahnya. Bahan ini tidak memiliki jaket UV-stabil,-tahan cuaca, dan penguatan yang diperlukan untuk bertahan terhadap siklus suhu, masuknya kelembapan, dan tekanan mekanis. "Luar ruangan" juga bukan satu syarat, dan lapis baja serta tahan air bukanlah jawaban yang bisa dipertukarkan. Paparan sinar UV mendorong kimia jaket, genangan air atau kondensasi mendorong perlindungan penyegelan dan masuknya, risiko dampak hewan pengerat dan mekanis mendorong pelindung, dan kisaran suhu mendorong pilihan bahan dan kualifikasi perakitan yang telah diuji. Tentukan kondisi yang akan dilihat oleh majelis dan biarkan konstruksi mengikuti.

Batasan mekanis berada pada jalur yang sama, dengan nomor rakitan itu sendiri. Angka tegangan tarikan yang dikutip untuk kabel induk pabrik luar-tidak ditransfer ke rakitan berkonektor pendek, yang parameter pembatasnya adalah nilai tarik kabel ekor dan gaya penahan konektor pada ujung yang diakhiri. Memerlukan keduanya dari lembar data konstruksi spesifik yang Anda pesan, dan mewajibkan keduanya untuk SKU, bukan untuk rangkaian produk.

Telcordia GR-326-CORE adalah kredensial yang paling banyak dikutip dan paling salah diterapkan dalam kategori produk ini. Ini menetapkan persyaratan umum untuk konektor yang digunakan untuk menggabungkan serat optik mode tunggal dan untuk rakitan jumper yang dibuat darinya (Telcordia). Konektor yang dapat dipasang di lapangan dibahas secara terpisah berdasarkan GR-1081, dan produk pembersih konektor dibahas secara terpisah berdasarkan GR-2923.

Dokumen yang paling sering dikutip di sampingnya dikutip secara salah.GR-1435-CORE adalah "Persyaratan Umum untuk Konektor Multi-Serat Optik", yang berarti multi-serat, bukan multimode.Ini menangani konektor multi-serat seperti rakitan gaya-MPO, dan subjeknya masih dalam mode-tunggal. Banyak literatur pemasok yang menuliskannya sebagai mitra multimode GR-326, dan pembeli mewarisi kesalahan tersebut ke dalam RFQ mereka sendiri. Jika pemasok menawarkan dokumentasi GR-326 untuk mendukung kuncir serat optik multimode, respons yang benar adalah dengan tidak meminta GR-1435. Hal ini untuk mengetahui bahwa tidak ada dokumen Telcordia GR dalam kelompok tersebut yang mencakup produk tersebut, dan sebagai gantinya menentukan penerimaan pada tingkat kinerja IEC dan data pengujian batch.

Bukti kualifikasi dan bukti penyerahan bukan merupakan dokumen yang sama

Laporan kualifikasi GR-326 menjelaskan desain konektor yang bertahan dalam pengujian; tidak disebutkan apa pun tentang reel yang akan tiba bulan depan. ISO 9001 menyatakan bahwa proses manufaktur didokumentasikan dan dikendalikan, bukan batch mana pun yang memenuhi spesifikasi optik, dan CE serta RoHS merupakan deklarasi akses pasar dan substansi. Apa yang menggambarkan kiriman Anda adalah catatan pengujian yang terkait dengan batch Anda, yang menyatakan metode pengukuran, panjang gelombang, dasar sampel, dan pengenal batch. Mintalah kualifikasi pihak ketiga ketika Anda menyetujui desain konektor menjadi standar jaringan. Mintalah catatan batch ketika Anda menerima pengiriman pesanan kuncir serat optik. Yang membingungkan keduanya adalah bagaimana pembeli mendapatkan sertifikat yang mengesankan dan gulungan yang tidak dapat diverifikasi.

Sembilan bidang yang sama menghasilkan persyaratan optik dan mekanis yang berbeda secara material tergantung di mana produk tersebut mendarat. Kedua kolom di bawah ini merupakan ilustrasi spesifikasi awal yang diturunkan dari asumsi yang dinyatakan, bukan persyaratan universal.

Asumsinya, dan cara menghasilkan nilai.Kolom GPON mengasumsikan anggaran kelas B+ PON sebesar 28 dB, splitter 1:32 yang mengonsumsi sekitar 17,5 dB, kehilangan serat dan sambungan sekitar 5 dB, dan dua pasang konektor berpasangan. Hal ini menyisakan beberapa dB yang tidak terisi, sehingga Kelas C sudah mencukupi dan menentukan margin pembelian Kelas B yang tidak diperlukan tautan tersebut. Kolom pusat data mengasumsikan anggaran saluran mendekati 2,6 dB pada kecepatan dan jangkauan yang diinginkan, sekitar 1,0 dB kehilangan serat dan sambungan, 0,6 dB ditahan sebagai margin teknik, dan empat pasangan berpasangan berbagi sisa 1,0 dB. Hal ini memungkinkan rata-rata 0,25 dB per pasangan, yang akan dikonsumsi seluruhnya oleh Kelas C tanpa ruang kepala, sedangkan rata-rata 0,12 dB pada Kelas B memberikan ruang untuk penuaan dan{15}}perkawinan kembali. Ubah rasio pemisahan, jumlah pasangan, atau margin yang dicadangkan, dan rekomendasi nilai pun ikut berubah. Nilai tersebut merupakan keluaran anggaran, bukan atribut aplikasi.

Di pihak kami, sembilan bidang dipetakan ke langkah-langkah produksi yang meninggalkan catatan: verifikasi serat masuk dan ferrule, pembelahan dan pembersihan, perakitan konektor dengan pengawetan yang dikontrol suhu, program pemolesan terpisah untuk UPC dan APC, inspeksi permukaan akhir-otomatis, dan pengujian optik untuk kehilangan penyisipan, kehilangan pengembalian, kontinuitas, polaritas, urutan warna, dan panjang sebelum pelabelan akhir. Catatan mana yang layak untuk diminta bergantung pada penerapannya, dan perbedaan praktis di antara keduanyaLingkungan FTTH, ODF dan pusat dataputuskan apakah Anda memerlukan data per{0}}item atau statistik batch.

Tulis sembilan barisnya. Nyatakan metode pengukuran dan tingkat atenuasi secara terpisah dari persyaratan pengembalian kerugian pada baris 4, nyatakan tahun edisi dan aturan penerimaan yang mengatur pada baris 5, jadikan tipe polesan sebagai pernyataan lebar saluran daripada pernyataan per{4}}item, hitung panjang dari selungkup, dan wajibkan angka tarik dan retensi untuk SKU, bukan untuk kelompoknya. Hal ini saja sudah menghilangkan sebagian besar perselisihan pengiriman yang ditimbulkan oleh kategori produk ini.

Selebihnya, mintalah dokumen daripada jaminan. Tersedia dengan pesanan: lembar data, catatan pengujian per-item atau per-batch dengan metode pengukuran yang disebutkan, laporan kehilangan penyisipan dan kehilangan pengembalian, daftar pengepakan, dan sertifikat kesesuaian. Anda bisaminta sampel yang diuji berdasarkan spesifikasi sembilan{0}}baris Anda, beserta catatan pengujian batchnya. Kirimkan sembilan bidang dan kami akan merespons dalam format yang sama, termasuk baris yang akan kami dorong kembali. Opsi spesifikasi lengkap dan bidang penyesuaian tercantum dihalaman produk kuncir serat optik.
