Apa itu Konektor Serat FC? Jenis, Kegunaan & Panduan Pemilihan

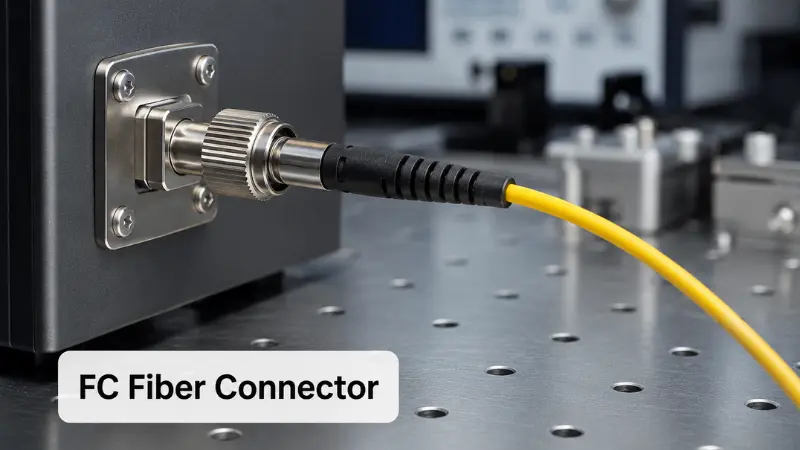

SebuahKonektor serat FCadalah konektor serat optik bulat berulir yang disekrupkan ke adaptor atau port peralatan alih-alih mendorong masuk seperti konektor SC atau LC. Namanya biasanya dibaca sebagaiKonektor Ferrule, dan keseluruhan desain hadir untuk melakukan satu hal dengan baik: memiliki koneksi optik yang stabil dan dapat diulang yang tetap terpasang saat peralatan ditangani, dipindahkan, atau terkena getaran.

FC tidak lagi menjadi default untuk-jaringan kepadatan tinggi - baru yang memiliki peran tersebutkonektor LC. Namun hal ini masih umum terjadi pada instrumen pengujian optik, di bagian infrastruktur telekomunikasi dan transmisi yang lebih tua, serta pada sistem serat laser, sensor, dan pemeliharaan polarisasi (PM). Panduan ini mencakup cara kerja FC, perbedaan FC/PC, FC/UPC, dan FC/APC, lokasi FC yang masih ditentukan hingga saat ini, dan cara memilih FC yang tepat.konektor, kabel patch, kuncir, atau adaptor untuk suatu proyek.

Bagaimana Cara Kerja Konektor Fiber FC?

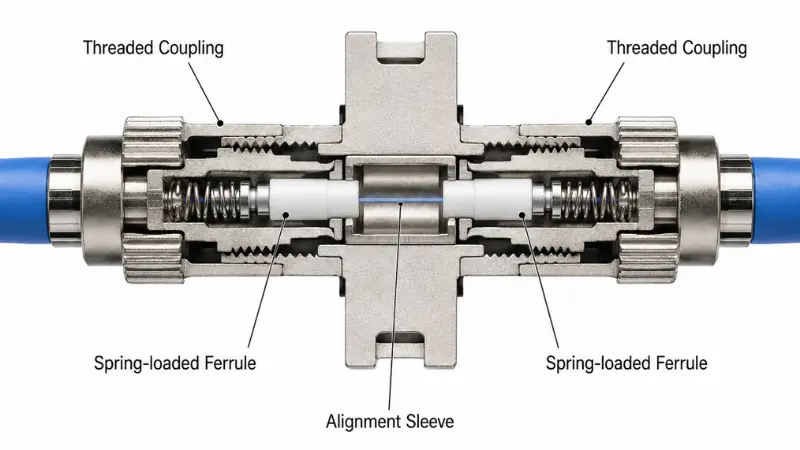

Konektor FC menggunakan mur kopling berulir untuk mengunci adaptor atau port perangkat. Saat mur dikencangkan, ferrule bermuatan pegas didorong hingga bersentuhan dengan ferrule yang berpasangan, menyejajarkan kedua permukaan ujung serat sehingga cahaya dapat lewat dengan kehilangan yang rendah. Dimensi antarmuka ditentukan secara internasional diIEC 61754-13, yang menetapkan rangkaian konektor FC di sekitar ferrule 2,5 mm dan kopling pegas-berulir.

Mekanisme Kopling Berulir

Kopling sekrup-pada adalah fitur khas konektor. Alih-alih mengklik pada tempatnya, Anda memutar mur hingga konektor terpasang dengan benar. Hasilnya adalah stabilitas mekanis: sambungan tahan terhadap tarikan yang tidak disengaja dan menjaga keselarasan di bawah getaran, yang merupakan hal yang dibutuhkan oleh bangku pengujian dan port instrumen.

Keuntungannya-adalah kecepatan. Melakukan threading dan unthread pada setiap koneksi lebih lambat dibandingkan tindakan push-pull SC atau LC, sehingga FC jarang menjadi alat yang tepat untuk panel patch padat yang-sering ditambal ulang. Ini mendapatkan tempatnya di mana koneksi diatur satu kali dan diharapkan tetap dapat diandalkan.

Ferrule, Kunci, dan Bagian Yang Penting

Mengetahui bagian-bagian utama membuat spesifikasi dan pemecahan masalah menjadi lebih mudah:

• Ferrule- biasanya berupa silinder keramik (zirkonia) 2,5 mm yang menahan dan memusatkan serat pada permukaan ujungnya, dengan ukuran nominal yang sama dengan ferrule SC dan ST.
• Kacang kopling- kerah logam berputar yang menyambung ke adaptor dan menerapkan gaya kontak.
• Kunci penyelarasan- kunci jantan kecil pada badan konektor yang mengatur orientasi dan menghentikan putaran ferrule pada permukaan ujung yang berpasangan.
• Badan konektor dan boot- wadah yang menyatukan semuanya, ditambah-sepatu pelepas regangan yang melindungi serat di tempat keluarnya.
• Selongsong adaptor- di dalam adaptor FC, selongsong pelurusan terpisah menerima kedua ferrule dan menyejajarkannya.

Penyelarasan penting karena konektor yang tidak terpasang dengan benar atau-bersilang akan meningkatkan kerugian penyisipan dan pengembalian, dan memaksakan atau memutar ferrule terhadap pasangannya dapat menggorespermukaan ujung yang dipoles. Penguncian sangat penting terutama pada konektor sudut (APC), dimana posisi rotasi secara langsung mempengaruhi kinerja.

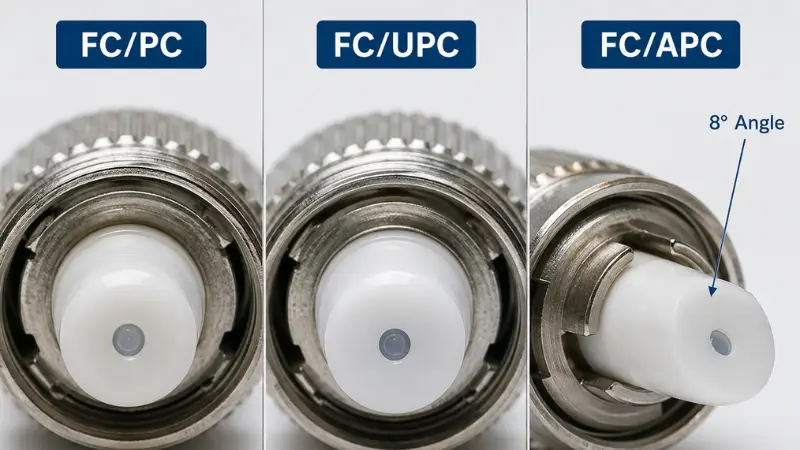

Tipe Polandia Konektor FC: PC, UPC, dan APC

Konektor FC memiliki-pemolesan permukaan ujung yang berbeda-beda, dan pemolesan - bukan badan konektor - adalah penyebab utama hilangnya pantulan dan penyisipan. Jika Anda mengingat satu hal dari bagian ini, ingatlah akhiran-huruf pada nomor bagian. Untuk melihat lebih dalam seluruh rangkaian konektor, lihat panduan kami untukPemolesan PC, UPC, dan APC.

FC/PC (Kontak Fisik)

PC adalah cat berbentuk kubah asli, tempat inti serat bersentuhan di bawah tekanan pegas ringan. Ini berfungsi, namun kinerja refleksinya masih tertinggal, sehingga jarang ditentukan dalam proyek mode tunggal-baru dan sekarang sebagian besar muncul pada peralatan lama.

FC/UPC (Kontak Ultra Fisik)

UPC adalah versi PC yang lebih halus dan dikontrol lebih ketat. Ini memberikan kerugian penyisipan yang rendah dan kerugian pengembalian yang solid, dan merupakan default praktis untuk tautan-mode tunggal umum, koneksi lab, dan antarmuka peralatan yang memerlukan pemolesan-kontak fisik secara langsung. Suku cadang UPC biasanya ditandai dengan sepatu bot biru, meskipun kode warna dapat berbeda-beda tergantung pembuatnya.

FC/APC (Kontak Fisik Bersudut)

APC memoles permukaan ujung pada sudut - nilai standarnya adalah 8 derajat - sehingga cahaya yang dipantulkan diarahkan ke dalam kelongsong dan bukan langsung kembali ke sumbernya. Hal ini secara tajam menurunkan pantulan balik, itulah sebabnya APC dipilih untuk sistem yang peka terhadap cahaya yang dipantulkan: CATV dan video analog, umpan PON dan FTTH, sumber laser, dan pengukuran presisi. Suku cadang APC biasanya membawa sepatu bot berwarna hijau.

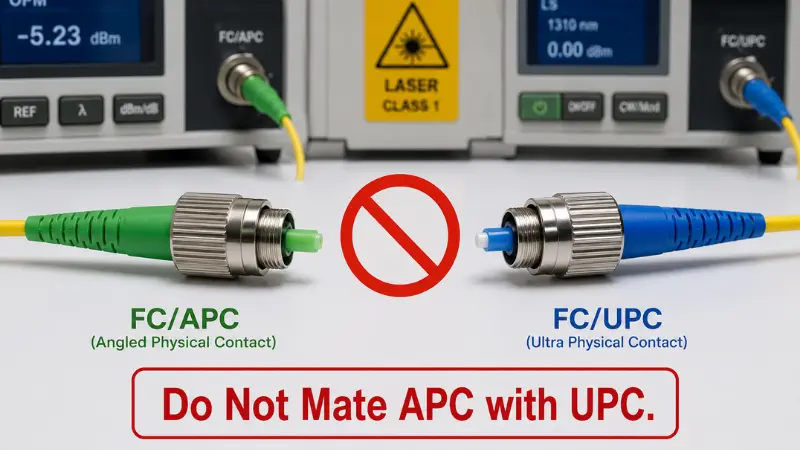

Konektor APC hanya boleh dipasangkan dengan konektor APC yang memiliki kunci yang sama. Memaksakan permukaan APC terhadap permukaan UPC atau PC menyebabkan kerugian yang besar dan dapat merusak kedua permukaan ujung secara permanen.

Sekilas tentang PC vs UPC vs APC

Angka keuntungan{0}}kerugian di atas mencerminkan tingkat yang biasa disebutkan dalam standar kinerja internasional sepertiIEC 61753dan dalam lembar data pemasok; selalu konfirmasikan nilai pastinya dengan laporan pengujian untuk suku cadang yang Anda pesan.

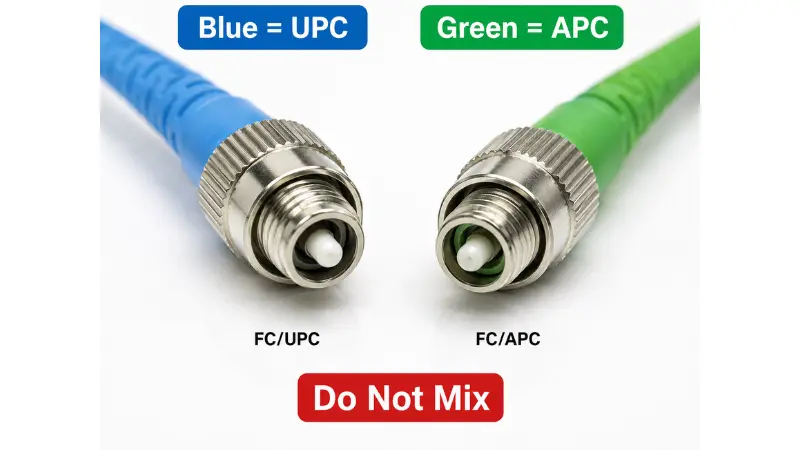

Bagaimana Membedakan FC/APC dan FC/UPC

Dalam praktiknya, Anda biasanya dapat mengidentifikasi pemolesan dengan empat cara: warna boot (hijau untuk APC, biru untuk UPC), sudut yang terlihat pada ujung ferrule, akhiran pada spesifikasi atau label pesanan (FC/APC vs FC/UPC), dan penandaan pada port peralatan. Jika ragu, periksa label port terlebih dahulu daripada menilai berdasarkan tampilannya - ini adalah satu-satunya cara termudah untuk menghindari ketidakcocokan APC/UPC.

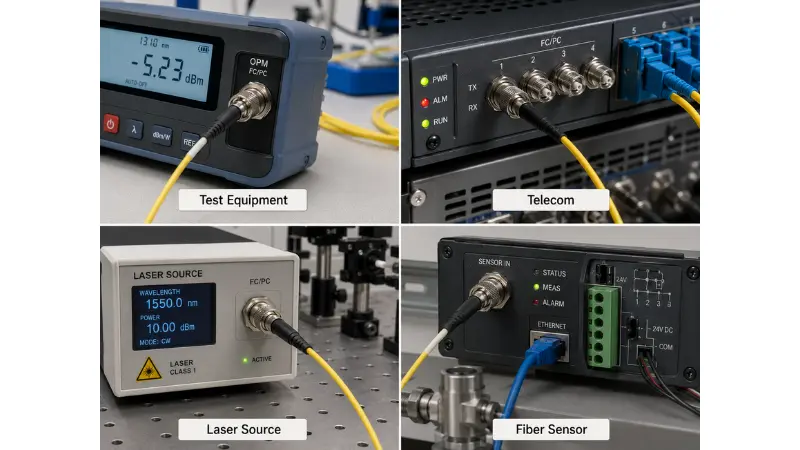

Dimana Konektor Fiber FC Masih Digunakan Sampai Saat Ini?

Pertanyaan yang wajar untuk konektor apa pun yang ada sebelum LC adalah apakah konektor tersebut sudah usang. FC tidak - ia hanya menyempit ke tempat di mana stabilitasnya sebanding dengan koneksi yang lebih lambat.

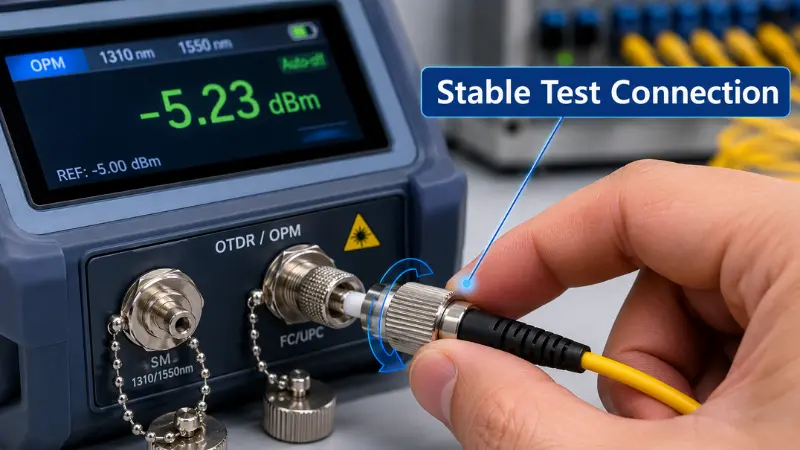

Peralatan Uji dan Pengukuran

FC sering terlihat pada pengukur daya optik, sumber cahaya, OTDR, dan penganalisis spektrum optik, serta kabel uji kelas{0}}referensi. Kopling berulir memiliki kontak yang konstan dan dapat diulang, yang menjaga konsistensi pengukuran di banyak siklus sambungkan/putuskan - sebuah keuntungan nyata ketika port yang longgar dapat mengganggu pembacaan.

Sistem Telekomunikasi dan Transmisi

Beberapa peralatan telekomunikasi dan transportasi, terutama platform lama, dibangun di sekitar pelabuhan FC dan masih menggunakannya. Bangunan baru condong ke arahkonektor SCdalam jaringan akses dan LC pada peralatan, namun FC mungkin masih diperlukan untuk mencocokkan sasis atau kerangka distribusi yang ada.

Laser, Sensor, dan Serat PM

Instrumen laser, sensor serat, pengaturan penelitian, dan rakitan serat PM sering kali menggunakan FC karena stabilitas mekanis dan penyelarasan yang presisi dan berulang lebih penting daripada kecepatan koneksi. Dalam sistem ini bahkan pantulan balik dalam jumlah kecil dapat mengganggu kestabilan sumber atau merusak pengukuran, sehingga FC/APC umum terjadi di sini.

Lingkungan Industri dan{0}}Getaran Tinggi

Karena koplingnya berulir, FC dapat menyesuaikan sambungan yang terkena getaran atau gerakan. Kesesuaian masih bergantung pada perakitan penuh - pelepas regangan, kualitas adaptor, dan pemasangan - bukan pada konektornya saja.

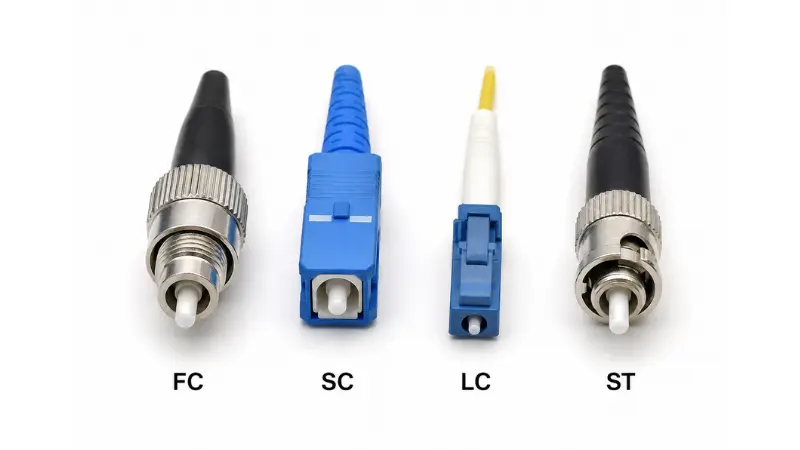

Konektor FC vs SC vs LC vs ST

FC adalah salah satu pilihan di antara beberapa pilihan. Membandingkannya dengan konektor arus utama lainnya membuat keputusan menjadi lebih jelas.

Konektor Mana yang Harus Anda Pilih?

• Pilih FCsaat memasang kabel instrumen uji, mencocokkan peralatan FC lama, atau membuat tautan laser/sensor/PM di mana penyelarasan stabil melebihi kecepatan.
• Pilih LCuntuk transceiver dankabel berkepadatan{0}}tinggi, dengan ferrule 1,25 mm yang kira-kira menggandakan kepadatan port.
• Pilih SCuntuk FTTH dan jaringan akses, dimana SC/APC digunakan secara luas dan mudah untuk dihentikan di lapangan.
• MemilihSTterutama untuk mencocokkan pembangkit multimode yang ada; jarang sekali pilihan untuk pekerjaan baru.

Jika Anda mempertimbangkan dua opsi sekrup 2,5 mm-versus-tekan secara khusus, catatan kami tentangperbedaan antara konektor SC dan FCmembahas lebih dalam-pengorbanannya.

Matriks Pemilihan Konektor FC

Untuk referensi singkat, berikut adalah pilihan yang biasanya jatuh berdasarkan aplikasi:

Keuntungan dan Keterbatasan Konektor FC

Ringkasan jujurnya: FC memperdagangkan kenyamanan demi stabilitas. Hal ini merupakan hal yang bagus di beberapa tempat dan buruk di tempat lain.

Dimana FC kuat.Kopling berulir tahan terhadap pemutusan dan getaran yang tidak disengaja, desain ferrule-dan-kunci mendukung penyelarasan berulang, dan konektor tersedia dalam UPC dan APC untuk memenuhi kebutuhan pengembalian-kerugian - yang berbeda, itulah sebabnya konektor ini tetap ada dalam aplikasi pengujian, laser, dan PM.

Dimana FC gagal.Koneksi dan pemutusannya lebih lambat dibandingkan SC atau LC, secara fisik lebih besar dari LC sehingga kurang cocok untuk{0}}panel berkepadatan tinggi, dan memerlukan kehati-hatian lebih saat memasangkannya: kunci harus sejajar, dan ferrule tidak boleh dipaksakan atau diputar berlawanan dengan pasangannya.

Kapan Tidak Menggunakan FC

Lewati FC ketika kepadatan port atau kecepatan patching adalah prioritas (mencapai LC), ketika menggunakan FTTH standar atau jaringan akses (SC/APC biasanya merupakan norma), atau ketika tidak ada tautan yang benar-benar memerlukan stabilitas thread FC. Memilih FC "agar aman" pada panel padat biasanya hanya menambah biaya dan memperlambat pemasangan.

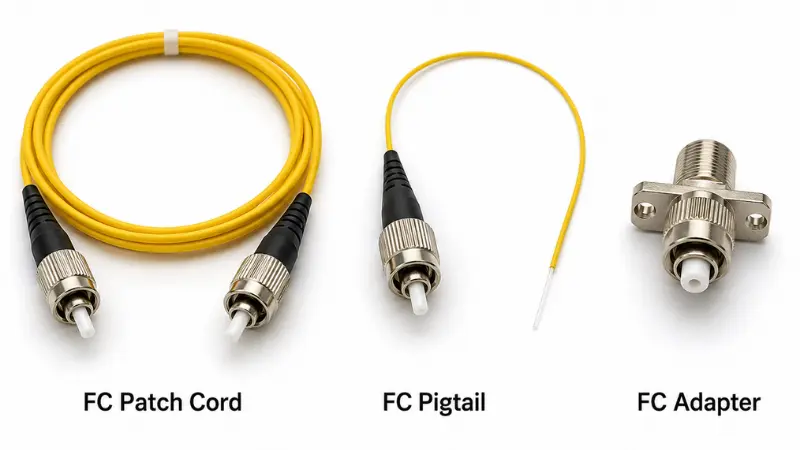

Kabel Patch FC vs FC Pigtail vs Adaptor FC

Ketiga produk FC ini memecahkan masalah yang berbeda, dan mencampurkannya merupakan kesalahan pemesanan yang umum:

• Kabel patch FCselesai pada kedua ujungnya dan menghubungkan dua port secara langsung - misalnya, instrumen ke panel patch. Jaket biasanya berukuran 2,0 mm atau 3,0 mm.
• Kuncir FCmemiliki konektor di satu ujung dan serat telanjang di ujung lainnya, yang dimaksudkan untuk digabungkan-ke dalam kabel atau baki. Biasanya menggunakan serat buffer yang ketat-0,9 mm.
• Adaptor FC(skrup) adalah sekat perempuan yang menggabungkan dua konektor FC melalui selongsong penyelaras; mereka dipasang di panel, kotak, dan penutup.

Bagaimana Cara Memilih Konektor Fiber FC yang Tepat?

Sebelum memesan konektor FC, kabel patch, pigtail, atau adaptor, konfirmasikan lima hal ini.

1.UPC atau APC

Gunakan FC/UPC untuk tautan-mode tunggal umum yang cukup menyebabkan kerugian penyisipan rendah. Gunakan FC/APC yang mengutamakan pantulan balik - laser, analog/CATV, PON, dan pengukuran presisi. Jangan pernah mencampur APC dengan UPC atau PC.

2. Jenis Serat

Konfirmasikan apakah tautannya benarmode-tunggal atau multimode. FC-mode tunggal adalah hal yang lazim dalam telekomunikasi, pengujian, dan-optik jarak jauh; multimode FC ada tetapi kurang umum dalam pekerjaan baru.

3. Diameter Kabel

Cocokkan boot dan konektor dengan kabel: serat buffer ketat 0,9 mm-untuk sebagian besar kuncir, dan jaket 2,0 mm atau 3,0 mm untuk kabel patch, bergantung pada rute dan daya tahan.

4. Kompatibilitas Adaptor dan Kunci

Adaptor harus sesuai dengan semir dan kuncinya. Adaptor FC hadir dalam kunci sempit (sering ditandai NK / 2,0 mm) dan kunci lebar (WK / 2,14 mm), dengan kunci sempit lebih umum saat ini. Untuk FC/APC, penyelarasan tuts sangat penting karena posisi sudut menentukan performa - tuts yang tidak cocok dapat mencegah penempatan yang tepat atau menaikkan kerugian.

5. Persyaratan Kinerja

Jangan berhenti pada nama konektornya. Konfirmasikan nomor yang menentukan apakah tautan berfungsi:

• Kerugian penyisipan (IL)- cahaya hilang melewati pasangan yang dikawinkan; lebih rendah lebih baik. Mintalah nilai tipikal dan maksimum.
• Kerugian pengembalian (RL)- cahaya dipantulkan kembali ke sumbernya; dB yang lebih tinggi lebih baik, dan ini adalah alasan utama untuk memilih APC.
• Panjang gelombang operasi- konfirmasikan bahwa rakitan diberi peringkat untuk jendela Anda (misalnya 1310/1550 nm pada mode-tunggal).
• Jaket, daya tahan, dan lingkungan- peringkat jaket (seperti LSZH), ketahanan-siklus steker, dan persyaratan luar ruangan atau industri apa pun.

Untuk pesanan B2B, ada baiknya juga mengonfirmasi bahwa pemasok dapat memberikan laporan pengujian, panjang khusus, pelabelan, dan pengemasan.

Kesalahan Umum yang Harus Dihindari?

• Mencampur APC dan UPC:Geometri permukaan-ujung yang berbeda berarti memasangkannya menyebabkan banyak kehilangan dan dapat merusak cat. Dalam pengadaan, sebagian besar kesalahan FC disebabkan oleh ketidakcocokan poles, ketidakcocokan-diameter kabel, atau asumsi setiap adaptor FC dapat dipertukarkan.
• Mengabaikan kebersihan:Debu, minyak, dan goresan meningkatkan kehilangan dan merusak kemampuan pengulangan pengujian. Periksa danbersihkan bagian ujung mukanyasebelum setiap pasangan, terutama pada instrumen.
• Menggunakan FC di mana LC atau SC lebih cocok:Panel-kepadatan tinggi biasanya menginginkan LC; FTTH biasanya menginginkan SC/APC. Cadangan FC untuk stabilitas ulir atau kompatibilitas peralatan.
• Melupakan port di kedua ujungnya:Konektor harus cocok dengan perangkat, adaptor, panel, atau instrumen. Sebelum memesan kabel patch FC, periksa kedua ujung tautan - dan baca label port daripada menebak-nebak berdasarkan tampilannya.

Daftar Periksa Pembelian Konektor Fiber FC

Konfirmasikan ini sebelum melakukan pemesanan:

• Konfigurasi konektor: FC ke FC, atau hibrida seperti FC ke LC atau FC ke SC
• Polandia: UPC atau APC
• Serat: mode-tunggal atau multimode
• Panjang kabel
• Diameter kabel: 0,9 mm, 2,0 mm, atau 3,0 mm
• Bahan dan rating jaket
• Simpleks atau dupleksstruktur
• Jenis adaptor, kunci, dan gaya pemasangan
• Target kerugian penyisipan dan pengembalian kerugian
• Laporan pengujian, pelabelan, dan kebutuhan pengemasan

Catatan Pengadaan untuk Pembeli B2B

Untuk pesanan proyek, default katalog sering kali tidak cukup. Panjang kabel, bahan jaket, warna boot, semir, format label, dan kemasan semuanya memengaruhi kelancaran pemasangan suku cadang dalam skala besar - dan masalah FC yang paling dapat dihindari di lokasi disebabkan oleh ketidakcocokan semir, diameter kabel yang salah, atau kunci adaptor yang tidak ditentukan. Kunci detail tersebut di pesanan pembelian, dan mintalah laporan pengujian per-batch tentang peralatan pengujian apa pun yang memberi makan atau-tautan sensitif refleksi.

Kesimpulan

Konektor serat FC adalah konektor berulir yang dibuat untuk koneksi optik yang stabil dan dapat diulang, yang membuatnya tetap relevan pada instrumen pengujian, dalam sistem laser dan sensor, dan di mana pun peralatan yang ada dirancang di sekitar port FC - bahkan ketika LC dan SC mendominasi jaringan-kepadatan dan akses tinggi yang baru. Pilih FC ketika port, target kinerja, atau lingkungan secara khusus memerlukannya; meraih LC untuk kepadatan dan SC/APC untuk FTTH.

Sebelum memesan, jalankan pemeriksaan cepat untuk mencegah sebagian besar masalah: konfirmasikan port peralatan, semir (UPC atau APC), jenis serat, diameter kabel, dan kunci adaptor, dan mintalah laporan pengujian pada instrumen pengumpan apa pun atau tautan-sensitif refleksi. Melakukan hal tersebut tepat di awal akan mengurangi kerugian penyisipan, kehilangan pengembalian, dan biaya pengerjaan ulang.
