Satu atau dua untai serat - itulah perbedaan inti antara kabel serat optik simpleks dan dupleks. Namun pilihan di antara keduanya menentukan lebih dari sekadar biaya material. Ini menentukan kepadatan panel patch Anda, spesifikasi setiap kabel patch yang dijalankan, dan - yang paling penting - apakah arsitektur fisik seluruh tautan Anda benar-benar sesuai dengan permintaan jaringan. Berikut ini-perbandingan referensi singkatnya, dan jika Anda memerlukan gambaran lengkapnya, teruslah membaca.
Kabel Serat Optik Simplex: Satu Untai, Satu Arah
Kabel serat optik simpleks memiliki satu helai serat kaca atau plastik di dalam satu jaket pelindung. Ia membawa data dalam satu arah - dari sumber ke penerima, titik. Tidak ada jalan kembali, tidak ada-percakapan dua arah.
Desain satu-arah tersebut sesuai dengan serangkaian pekerjaan tertentu. Pengawasan CCTV adalah contoh klasiknya: kamera menangkap video dan mengalirkannya ke unit perekam. Perekam tidak perlu mengirim data kembali ke kamera melalui serat yang sama. Jaringan sensor industri beroperasi dengan cara yang sama - pemeriksaan suhu di pabrik mengirimkan pembacaan ke dasbor kontrol, dan dasbor tidak memiliki alasan untuk membalasnya.
Kabel simpleks juga menjalankan infrastruktur siaran. Dalam produksi televisi, kamera mentransmisikan umpannya ke unit siaran pusat melalui sambungan serat simpleks. Peralatan pencitraan medis - sistem endoskopi, mesin sinar X tertentu - bergantung pada pendekatan searah yang sama. Perangkat pencitraan menembakkan-data resolusi tinggi ke stasiun pemrosesan, dan itulah keseluruhan jalur data.
Secara fisik, serat simpleks lebih ringan dan memakan lebih sedikit ruang baki. Sebuah untai tunggal diakhiri denganKonektor serat optik SCatau konektor FC cepat dipasang dan mudah dipecahkan. Satu fiber, satu penyelarasan, satu titik kegagalan potensial - dan kesederhanaan tersebut memiliki nilai nyata dalam-penerapan sensor berskala besar di mana Anda menjalankan ratusan tautan individual.
Kabel Serat Optik Dupleks: Komunikasi Dua Arah.{0}
Kabel serat optik dupleks menyatukan dua helai serat dalam konfigurasi tali zip - dua helai berdampingan, disatukan dengan strip tipis bahan jaket. Satu untai menangani transmisi (TX), yang lain menangani penerimaan (RX), sehingga satu kabel memberikan komunikasi dua arah penuh.
Pikirkan tentang apa yang terjadi di dalam pusat data. Server berbicara ke saklar - permintaan keluar, tanggapan kembali, dan kedua arah tetap sibuk pada saat yang sama. Sakelar lantai dimasukkan ke dalam tulang punggung inti, dan setiap uplink tersebut membawa lalu lintas ke dua arah. Itu bukanlah suatu kebetulan; begitulah cara kerja protokol. Ethernet, Fibre Channel, SONET - semuanya mengasumsikan jalur pengiriman-dan-penerimaan secara bersamaan. Serat duplex ada karena jaringan modern tidak bergantian.
Operasi dupleks-penuh berarti kedua untaian tetap aktif secara bersamaan. Stasiun kerja mengirimkan permintaan ke server pada satu untai sementara server mendorong respons kembali pada untai lainnya. Tidak perlu menunggu, tidak perlu-mengambil giliran, tidak ada bandwidth yang terbuang. Hal ini berbeda dengan setengah-dupleks, yang mana data mengalir dua arah namun hanya satu arah pada satu waktu - model walkie-talkie, yang mana Anda menahan tombol bicara dan orang lain menunggu.
Kabel patch dupleks diakhiri dengan konektor berpasangan. SebuahKabel patch dupleks LC-ke-LCadalah rakitan kabel yang paling banyak digunakan di pusat data saat ini, berkat ferrule 1,25 mm yang ringkas pada konektor LC dan kompatibilitas langsung dengan transceiver SFP dan SFP+.
Tunggal-Mode vs Multimode
Kabel serat optik simpleks dan dupleks hadir dalam versi-mode tunggal dan multimode. Pilihan ini menentukan jarak dan bandwidth, jadi perlu dipahami dengan jelas.

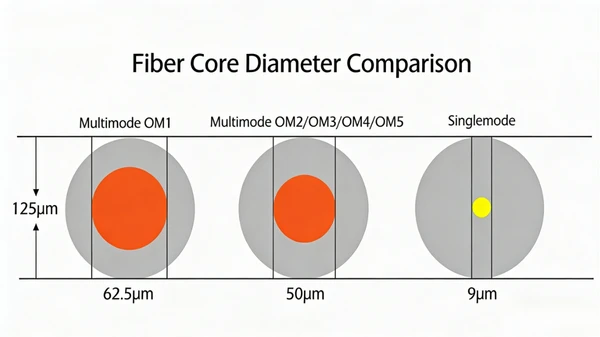

Serat-mode tunggal memiliki diameter inti 8 hingga 10 mikron dan membawa satu sinar cahaya. Inti yang rapat tersebut menghilangkan dispersi modal, yang menjaga sinyal tetap bersih dalam jarak jauh - kita berbicara tentang kilometer, bukan meter. Kabel simpleks dan dupleks-mode tunggal adalah standar untuk tulang punggung telekomunikasi, jaringan area metro, dan tautan apa pun sepanjang beberapa kilometer. Biayanya lebih tinggi karena transceiver-mode tunggal menggunakan sumber cahaya laser dibandingkan LED yang lebih murah dalam sistem multimode.
Serat multimode menjalankan inti yang lebih besar - 50 atau 62,5 mikron - dan memungkinkan beberapa mode cahaya bergerak secara bersamaan. Hal ini memberikan bandwidth yang kuat dalam jangka pendek, namun sinyal terdegradasi lebih cepat karena beberapa jalur cahaya tersebut mengenai penerima pada waktu yang sedikit berbeda. Dispersi modal membatasi jarak multimode efektif pada 300 hingga 550 meter untuk sambungan 10G, tergantung pada tingkat kabel OM3 atau OM4. Untuk jaringan kampus, tautan intra-gedung, dan pusat data jangka pendek, serat dupleks multimode adalah pilihan-yang hemat biaya.
Lokasi kabel ini berakhir di titik distribusi,-ditentukan dengan baikkotak terminal serat optikmenjaga titik sambungan tetap teratur dan terlindungi. Detail tersebut menghemat waktu berjam-jam pemecahan masalah saat Anda mencari tautan yang bermasalah beberapa bulan setelah instalasi.
Kabel Serat Optik Simplex vs Duplex
Biaya adalah hal pertama yang kami tanyakan. Kabel simpleks menggunakan satu untaian serat dan satu konektor di setiap ujungnya - lebih sedikit bahan, harga lebih rendah per pengoperasian. Saat kami menarik ratusan umpan sensor melalui fasilitas industri atau memasang kabel-jaringan CCTV di seluruh gedung, penghematan-perjalanan akan bertambah dengan cepat. Kabel dupleks lebih mahal karena adanya untaian kedua dan konektor tambahan, namun kabel ini memberikan kemampuan dua arah yang tidak dapat ditiru oleh simpleks.
Instalasi adalah pertanyaan kedua. Kabel simpleks lebih tipis, lebih fleksibel, dan lebih mudah disalurkan melalui saluran yang sempit. Kabel dupleks menjadi lebih lebar karena konstruksi zipcord, sehingga menimbulkan kendala pada-panel patch berkepadatan tinggi. Tapi inilah tradeoffnya: kabel dupleks menghilangkan kebutuhan untuk mengelola dua proses simpleks terpisah ketika proyek memerlukan komunikasi dua arah. Dalam lingkungan jaringan, satu kabel dupleks lebih bersih dibandingkan dua kabel simpleks yang dirutekan ke tujuan yang sama.
Kapasitas bandwidth mendukung dupleks dalam konteks jaringan apa pun. Aliran data dua-arah secara bersamaan berarti kapasitas penuh tautan Anda bekerja di kedua arah sekaligus. Tautan simpleks mendedikasikan seluruh bandwidth ke satu arah yang - efisien untuk umpan dan siaran sensor, namun tidak mendukung siklus kirim-dan-terima yang diperlukan jaringan IP.
Kompatibilitas konektor identik pada kedua tipe. Hal yang samaadaptor serat optiksambungan SC-ke-SC atau LC-ke-LC berpasangan tersebut berfungsi dengan rakitan simpleks dan dupleks secara bergantian. Dua kabel simpleks dapat menggantikan satu kabel dupleks, dan kebalikannya juga berlaku. Dalam praktiknya, duplex lebih disukai untuk koneksi jaringan karena membuat manajemen kabel lebih bersih.
Dimana Menggunakan Kabel Fiber Optik Simplex
Serat simpleks ada dalam setiap aplikasi di mana data mengalir dalam satu arah dari sumber ke penerima: sistem pengawasan CCTV dan video, sensor otomasi industri dan jaringan pemantauan IoT, distribusi sinyal siaran (seperti umpan kamera-ke-fasilitas produksi), transmisi data pencitraan medis (seperti tautan endoskopi-ke-stasiun pemrosesan), dan relai sensor jalan raya serta sistem deteksi perimeter stadion.
Dalam semua skenario ini, perangkat sumber menghasilkan data dan perangkat penerima menggunakannya. Tidak ada saluran balik dalam desain aplikasi, sehingga menjalankan kabel dupleks menambah biaya tanpa menambah fungsi.
Dimana Menggunakan Kabel Fiber Optic Duplex
Serat dupleks tersebar di mana pun terjadi komunikasi dua arah - yang mencakup sebagian besar infrastruktur jaringan. Koneksi backbone LAN antara switch dan router, link server-ke-switch di pusat data, koneksi WAN antar gedung, penerapan fiber-ke-desk untuk stasiun kerja-bandwidth tinggi, dan koneksi ke modem fiber dan konverter media semuanya berjalan pada fiber dupleks. Jika perangkat di kedua ujungnya mengirim dan menerima data - dan itu menjelaskan setiap peralatan jaringan yang dibangun dalam dua puluh tahun terakhir - dupleks adalah kabel yang ditentukan.
Salah satu perkembangan yang perlu diketahui: Transceiver BiDi (dua arah) mencapai komunikasi dua-arah melalui satu untaian serat dengan menggunakan panjang gelombang berbeda untuk mengirim dan menerima. Transceiver BiDi yang dipasangkan dengan kabel simpleks mengurangi jumlah serat di metro dan jaringan akses yang ruang salurannya sempit. Pendekatan ini memerlukan transceiver dengan panjang gelombang tertentu di kedua ujungnya, sehingga ini merupakan solusi yang ditargetkan dan bukan pengganti dupleks yang umum.
Cara Memilih Kabel Fiber Optik yang Tepat untuk Aplikasi Anda
Keputusannya tergantung pada satu pertanyaan: apakah tautan membawa data dalam satu atau dua arah? Satu arah - sensor memberi masukan ke dasbor, kamera memberi masukan ke perekam - berarti simpleks. Dua arah - koneksi jaringan apa pun - berarti dupleks.
Selain itu, jangan mengabaikan kualitas terminasi. Bersih, dipoles dengan benarkonektor cepat serat optikpada kedua jenis kabel, kinerjanya selalu mengungguli kabel premium dengan terminal yang buruk. Kabel terbaik di pasaran tidak akan menyimpan sambungan dengan permukaan ujung yang kotor atau tidak sejajar.
Untuk sebagian besar pembangunan jaringan, kombinasi kedua jenis kabel masuk akal. Jalankan dupleks untuk koneksi jaringan aktif. Gunakan simpleks untuk pemantauan khusus, sensor, dan umpan siaran. Mencocokkan jenis kabel dengan aliran data aktual - alih-alih menetapkan dupleks secara default pada setiap proses - menjaga biaya material tetap terkendali dan jalur kabel dapat dikelola tanpa mengorbankan kinerja apa pun yang penting.
