Pemasangan Kabel Fiber Optic Indoor Dan Outdoor

Tim Evolux Fiber · Feb 2026 · 10 mnt membaca

Pemasangan serat optik adalah langkah penting dalam membangun{0}}jaringan berkinerja tinggi. Memilih kabel yang tepat memastikan transmisi data yang efisien, umur panjang, dan daya tahan di berbagai lingkungan. Panduan ini mencakup pemasangan kabel serat optik dalam ruangan dan pemasangan kabel serat optik luar ruangan, dengan tip praktis untuk setiap skenario.

Baru mengenal serat optik? Anda mungkin ingin memeriksa kamidasar-dasar konektor serat optikPertama.

Jenis Kabel Fiber Optik Berdasarkan Aplikasinya

Kabel serat optik dikategorikan berdasarkan lingkungan penempatannya: dalam dan luar ruangan. Setiap tipe dirancang dengan fitur spesifik untuk menangani kondisi yang berbeda.

Kabel Serat Optik Dalam Ruangan

Kabel serat optik dalam ruangan biasanya digunakan di gedung, kantor, dan pusat data. Kabel ini fleksibel, ringan, dan didesain dengan-bahan tahan api untuk memenuhi kode keselamatan. Kabel ini mengalami lebih sedikit tekanan lingkungan dibandingkan kabel luar ruangan tetapi harus mematuhi standar keselamatan kebakaran yang ketat.

Peringkat kebakaran lebih penting daripada yang disadari kebanyakan orang. Dalam kebakaran gedung, jaket kabel yang salah dapat mengeluarkan asap beracun atau menyebarkan api melalui ruang penanganan udara. Berdasarkan NEC (Kode Kelistrikan Nasional) Pasal 770, inilah yang perlu Anda ketahui tentang peringkat:

Menggunakan rating yang salah bukan hanya pelanggaran kode. Kami telah melihat installer menjalankan kabel OFNR melalui ruang pleno untuk menghemat beberapa sen per kaki. Inspektur bangunan menangkapnya, semuanya dicabut dan diperbaiki dengan kabel yang tepat. Pada akhirnya, biaya "penghematan" sekitar 10x lebih banyak.

Kabel Serat Optik Luar Ruangan

Kabel luar ruangan menghadapi serangkaian tantangan yang sangat berbeda-perubahan suhu dari -40 derajat hingga +70 derajat , infiltrasi kelembapan, degradasi UV, tekanan fisik, dan terkadang hewan pengerat menggerogoti jaket. Kabel ini dibuat lebih kokoh dengan jaket lapis baja dan bahan penahan air.

Kabel Fiber Bawah Tanah

Kabel-kabel ini ditarik melalui saluran yang terkubur sedalam 1 hingga 2 meter. Saluran memberikan perlindungan fisik, namun kelembapan tetap masuk seiring berjalannya waktu-itulah sebabnya kabel bawah tanah memerlukan gel pemblokir air-atau selotip kering-di dalamnya. Jaket yang kompatibel dengan pelumas-membantu mengurangi gesekan selama tarikan panjang melalui sistem saluran.

Kabel Terkubur Langsung

Berbeda dengan kabel bawah tanah, kabel yang ditanam langsung masuk ke dalam tanah tanpa saluran. Mereka membutuhkan pelindung yang diperkuat-pita baja bergelombang atau aluminium-untuk menahan tekanan tanah dan kerusakan akibat hewan pengerat. penawaran Evoluxkabel lapis bajadengan perlindungan ditingkatkan yang dirancang khusus untuk aplikasi penguburan langsung.

Kabel Udara

Kabel udara digantung di antara tiang atau dipasang pada bangunan. Mereka terlindungi dari bahaya bawah tanah namun menghadapi beban angin, akumulasi es, dan paparan sinar UV yang terus-menerus. Desain-mandiri dengan-kabel kurir baja bawaan merupakan standar-pengirim pesan menanggung beban kabel sementara serat optik tetap terlindungi di dalamnya.

Kabel Bawah Laut

Untuk pemasangan di bawah air di sungai, danau, atau wilayah pesisir, kabel memerlukan ketahanan air yang unggul. Sebagian besar menggunakan beberapa penghalang:-tabung berisi gel,-selotip air yang dapat mengembang, dan konstruksi yang tertutup rapat. Baju besi berat melindungi dari serangan jangkar.

Pra-Perencanaan Pemasangan

Inilah sesuatu yang tidak cukup ditekankan oleh sebagian besar panduan: perencanaan mencegah sekitar 95% masalah instalasi. Bukan masalah teknik-masalah perencanaan. Ada yang lupa mengecek apakah saluran yang ada sudah penuh. Ada yang tidak menyadari diperlukannya izin untuk melintasi jalan tersebut. Seseorang memesan kabel pendek 20 meter.

Sebelum memesan apa pun, telusuri seluruh rute dan dokumentasikan:

Jarak keseluruhan- ukurlah, jangan memperkirakan. Tambahkan 10-15% untuk variasi slack dan routing.

Hambatan- dinding, langit-langit, utilitas yang ada, persimpangan jalan

Kondisi lingkungan- apakah akan terkena suhu ekstrem? Kelembapan? Bahan kimia?

Infrastruktur yang ada- bisakah Anda menggunakan saluran, jalur kabel, atau jalur yang sudah ada?

Izin diperlukan- izin penggalian, izin mendirikan bangunan, perjanjian-jalan-jalan

Untuk pekerjaan di luar ruangan, hubungi811(di AS) untuk menemukan utilitas bawah tanah yang ada sebelum melakukan penggalian. Hal ini diwajibkan secara hukum, dan membentur saluran gas atau kabel listrik akan menimbulkan masalah serius.

Praktik Terbaik untuk Instalasi Serat Optik

Kabel serat menawarkan keuntungan besar-bandwidth tinggi, kerugian rendah, kekebalan terhadap interferensi elektromagnetik. Namun manfaat ini hanya muncul bila instalasi dilakukan dengan benar. Berikut saran yang ditargetkan untuk skenario instalasi yang berbeda.

Instalasi Fiber Optik Dalam Ruangan

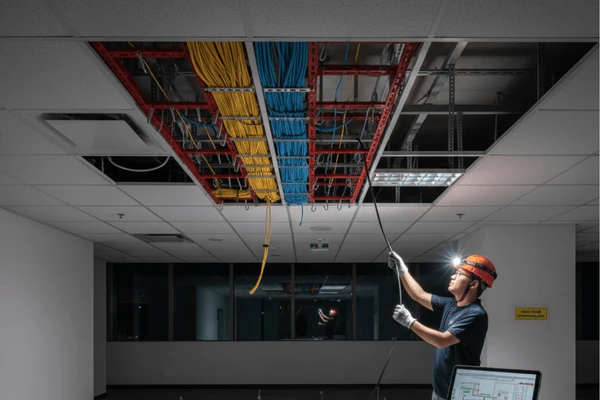

Pemasangan Plafon & Lantai Bertingkat

Langit-langit gantung dan lantai yang ditinggikan mungkin merupakan tempat yang paling mudah untuk menjalankan fiber. Panel langit-langit biasanya dapat didorong ke atas dan dipindahkan ke samping, memberi Anda akses ke jalur kabel di atasnya. Ubin lantai yang ditinggikan terangkat dengan cara yang sama.

Kabel di ruang ini harus-didukung dan ditata dengan baik. Gunakan baki,-pengait J, atau tali velcro-dengan jarak sekitar 4 hingga 5 kaki saat lari lurus, dengan penyangga tambahan saat arah berubah.

Satu hal yang dilupakan orang: pasangkan penyangga pada struktur bangunan, bukan pada kisi-kisi langit-langit. Kisi-kisi ini hanya dirancang untuk menahan beban ubin. Kami telah melihat bagian langit-langit runtuh ketika terlalu banyak kabel yang terpasang ke jaringan listrik seiring berjalannya waktu. Hal ini tidak terjadi secara instan-membutuhkan akumulasi berat badan selama berbulan-bulan atau bertahun-tahun-tetapi ketika hal tersebut hilang, semua yang ada di bawahnya akan hilang.

Beberapa hal lain yang perlu diperhatikan dalam pemasangan plafon:

Jangan meletakkan kabel langsung pada ubin langit-langit. Mereka akan melorot dan akhirnya jatuh.

Jangan mengikat zip tie terlalu kencang. Menciptakan titik stres yang menimbulkan masalah di kemudian hari. Tali velcro berfungsi lebih baik.

Pisahkan serat dari kabel listrik setidaknya 12 inci. Fiber kebal terhadap gangguan, namun kabel listrik menghasilkan panas.

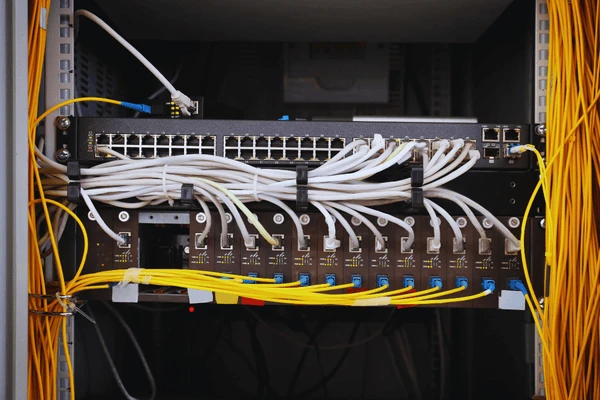

Di-Instalasi Kabinet

Kabel di dalam lemari rak perlu diatur. Rak yang berantakan menyebabkan masalah nyata-lebih sulit untuk memecahkan masalah, lebih mudah untuk memutuskan sambungan sesuatu secara tidak sengaja, mimpi buruk untuk melakukan perubahan di kemudian hari.

Menggunakanpanel patch seratuntuk titik terminasi yang bersih. Rutekan kabel melalui pengelola kabel vertikal dan horizontal daripada membiarkannya melintasi peralatan. Simpan kabel fiber dan kabel listrik pada sisi rak yang berlawanan.

Selalu biarkan loop layanan-kabel tambahan digulung untuk digunakan di masa mendatang. Tanpa kendur, bahkan memindahkan peralatan beberapa inci pun mungkin memerlukan penarikan kabel baru.

Instalasi Riser

Pemasangan kabel vertikal antar lantai rumit karena berat kabel. Kabel itu sendiri dapat meregang seiring waktu jika tidak didukung dengan benar.

Gunakan OFNR-kabel minimum terukur untuk riser-OFNP jika riser terhubung ke ruang sidang pleno. Dukung kabel secara berkala menggunakan penjepit-yang diberi rating serat. Klem logam biasa dapat menghancurkan serat jika dikencangkan secara berlebihan.

Berikut tip yang menghemat banyak tenaga: mulai dari lantai paling atas dan tarik ke bawah, bukan ke atas. Menarik kabel ke atas melawan gravitasi sepenuhnya, dan beban bertambah seiring setiap meter yang Anda tarik. Menarik ke bawah memungkinkan gravitasi membantu alih-alih melawan Anda.

Mungkin prosedur penanganan dari berbagai produsen kabel sedikit berbeda. Jadi periksa lembar data kabel untuk kenaikan vertikal maksimum tanpa dukungan, dan ikuti instruksinya terlebih dahulu.

Instalasi Fiber Optic Luar Ruangan

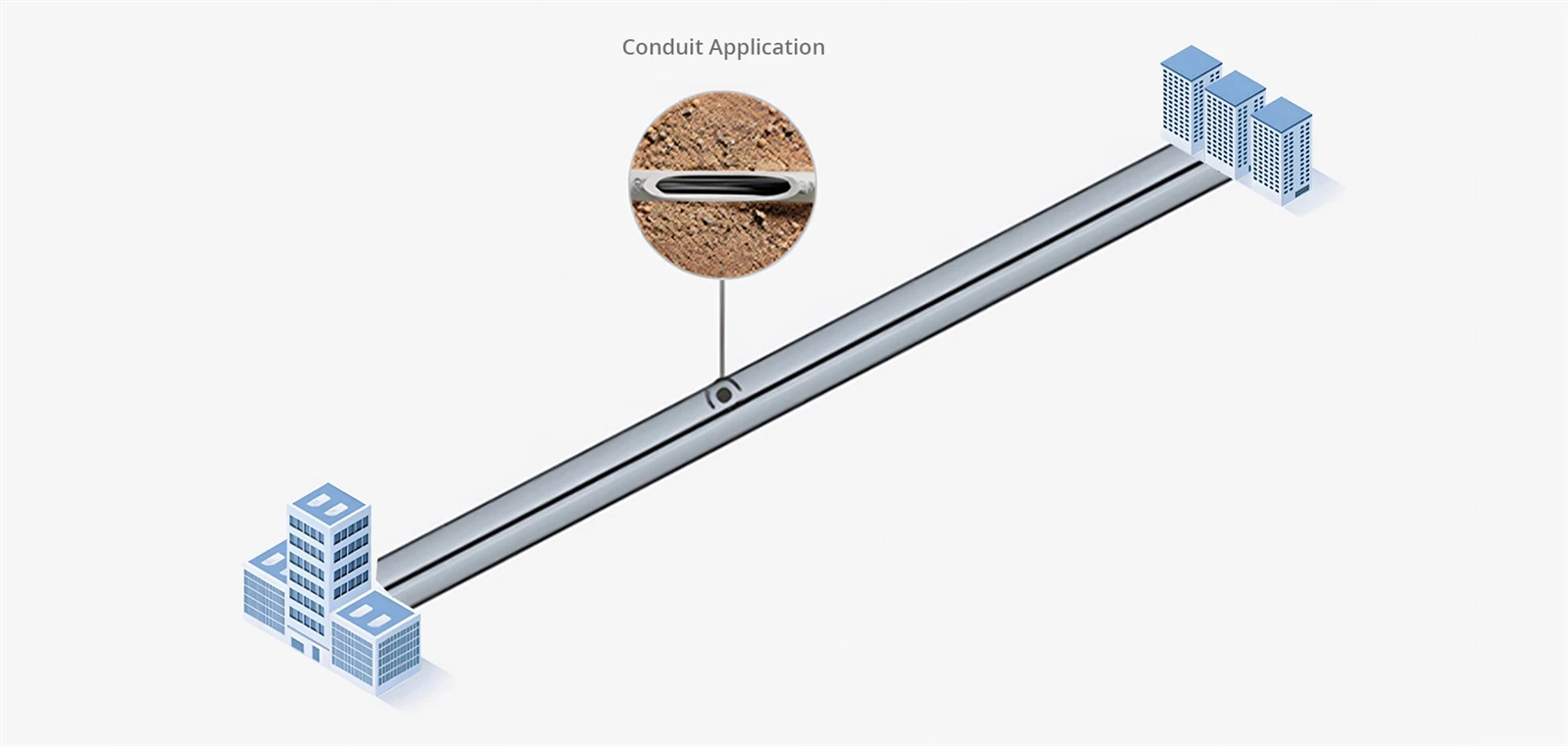

Instalasi Saluran

Conduit memberikan perlindungan{0}jangka panjang yang baik untuk kabel luar ruangan, namun setelah dipasang, melakukan perubahan menjadi sulit dan mahal. Rencanakan rute dengan hati-hati sejak awal.

Saat menarik kabel melalui saluran, jaga agar semua titik transisi tetap lancar. Pada kotak sambungan dan lubang tangan, jangan biarkan kabel bertumpu pada ujung yang tajam-tambahkan saluran pendek atau saluran dalam yang fleksibel untuk memandu kabel di sudut-sudutnya. Kotak tarik memecah jangka panjang menjadi segmen-segmen yang dapat dikelola dan memberi Anda akses untuk pekerjaan di masa depan.

Selalu letakkan tali penarik di saluran selama pemasangan. Anda akan membutuhkannya nanti. Gunakan pelumas-yang kompatibel dengan serat untuk tarikan panjang-gel berbahan dasar air-berfungsi dengan baik, namun pastikan pelumas tersebut kompatibel dengan bahan jaket kabel Anda.

Catatan:Jari-jari bagian dalam tikungan saluran harus setidaknya 10 kali diameter luar kabel. Untuk kabel luar ruangan biasa 8 mm, radius tekukannya minimum 80 mm. Jalur saluran harus dibatasi hingga 100 kaki di antara titik tarikan, dengan tidak lebih dari dua tikungan 90 derajat per segmen. Melebihi batas ini secara dramatis akan meningkatkan tegangan tarikan.

Teknik Gambar-8

Untuk tarikan yang sangat panjang-beberapa ratus kaki atau lebih-jangan mencoba melakukan semuanya sekaligus. Tarik ke titik tengah, letakkan kelebihan kabel dalam pola gambar-8 (bukan melingkar, yang menimbulkan lilitan), lalu lanjutkan tarikan. Ini mendistribusikan ketegangan dan mencegah melebihi batas tarikan maksimum kabel.

Instalasi Terkubur Langsung

Penguburan langsung menempatkan kabel langsung di tanah tanpa saluran. Anda benar-benar membutuhkan kabel lapis baja yang dapat ditanam langsung-kabel luar ruangan biasa tidak akan bertahan lebih dari satu atau dua tahun.

Sebelum menggali, teleponlah811untuk menemukan utilitas yang ada. Diwajibkan oleh hukum di banyak tempat. Menabrak saluran gas atau saluran fiber sangat mahal, dan paling buruk berbahaya. Dapatkan izin penggalian-sebagian besar wilayah hukum mewajibkannya.

Kedalaman penguburan tergantung pada lokasi:

Selalu kubur di bawah garis beku untuk wilayah Anda. Siklus pembekuan-pencairan dapat menggeser tanah dan merusak kabel yang terkubur terlalu dangkal.

Setelah memasang kabel, timbun terlebih dahulu dengan pasir atau tanah halus-jangan batu langsung pada kabel. Pasang pita peringatan sekitar 12 inci di atas. Dokumentasikan rute yang tepat dengan koordinat GPS atau pengukuran terperinci. Seseorang akan berterima kasih bertahun-tahun dari sekarang ketika mereka perlu menemukannya.

Instalasi Udara

Instalasi udara menangguhkan kabel di antara tiang. Menghindari biaya pembuatan parit tetapi membuat kabel terkena cuaca-angin, es, matahari, perubahan suhu.

Kabel-mandiri dengan kabel messenger terintegrasi adalah standarnya. Messenger ini menanggung beban berat dan angin sementara serat optik tetap terlindungi di dalamnya. Untuk pemasangan di dekat saluran listrik, kabel Semua-Dielektrik Mandiri-Supporting Dielektrik (ADSS) menggunakan benang aramid, bukan baja, untuk menghindari bahaya listrik.

Kemiringan antar kutub lebih penting dari yang disadari orang. Terlalu ketat menimbulkan masalah stres pada cuaca dingin ketika kabel berkontraksi. Terlalu longgar menyebabkan pergerakan angin yang berlebihan sehingga menimbulkan kelelahan pada titik-titik perlekatan. Untuk bentang lebih dari 100 meter atau di daerah dengan cuaca buruk, Anda mungkin memerlukan teknisi untuk menghitung kemiringan yang tepat.

Jika kabel memasuki gedung, pasang loop ekspansi. Perubahan suhu menyebabkan ekspansi dan kontraksi yang signifikan-tanpa putaran, sehingga gerakan memusatkan tekanan pada titik masuk dan dapat merusak penetrasi kabel dan bangunan seiring waktu.

Penyambungan dan Pemutusan

Memasang kabel adalah setengah dari pekerjaan. Menghubungkannya dengan benar adalah separuh lainnya.

Penyambungan Fusi

Penyambungan fusi melelehkan dua ujung serat menjadi satu dengan busur listrik. Sambungan fusi yang baik hampir tidak memiliki kerugian-biasanya di bawah 0,05 dB. Itu sebabnya ini merupakan standar untuk instalasi permanen.

Prosesnya membutuhkan ketelitian di setiap langkah:

Mengupaslapisan pelindung untuk mengekspos serat telanjang. Gunakan pengupas serat yang tepat-alat yang tersedia akan merusak kaca.

Membersihkanserat telanjang dengan 99% isopropil alkohol dan tisu-bebas serat. Satu pass per bagian penghapusan.

Membelahserat untuk membuat permukaan ujung yang rata dan tegak lurus. Kualitas potongan menentukan kualitas sambungan-jika terlihat terkelupas, miring, atau kasar, lepaskan lagi dan coba lagi.

Sekeringdengan menempatkan serat di splicer. Ini menyelaraskannya secara otomatis dan menerapkan busur.

Melindungisambungan dengan-selongsong penyusut panas. Sambungan fusi telanjang sangat rapuh.

Jika splicer memperkirakan kerugian di atas 0,05 dB, ada yang tidak beres. Lebih baik mengulanginya daripada menerima sambungan marginal.

Untuk pekerjaan terminasi, kualitaskuncir serat optikdengan konektor-yang dipoles dari pabrik akan memberikan perbedaan nyata pada hasil akhir.

Penyambungan Mekanis

Sambungan mekanis menggunakan perlengkapan penyelarasan dan-gel pencocokan indeks, bukan fusi. Lebih cepat dipasang, tidak memerlukan peralatan fusi yang mahal.

Kerugiannya: kerugian yang lebih tinggi (0,1-umumnya 0,5 dB vs di bawah 0,05 dB untuk fusi) dan keandalan jangka panjang yang lebih rendah di lingkungan yang sulit. Baik untuk perbaikan darurat atau-pekerjaan dengan jumlah serat rendah yang memerlukan biaya peralatan. Untuk infrastruktur permanen, fusi masih merupakan jalan yang harus ditempuh.

Jenis Konektor

Aplikasi yang berbeda memerlukan konektor yang berbeda:

Kitakonektor serat optikdatang dalam semua tipe standar untuk penghentian pabrik dan lapangan.

Pengujian dan Dokumentasi

Jangan lewatkan pengujian. "Linknya menyala" bukan berarti instalasinya bagus. Instalasi marjinal mungkin berfungsi pada 10G tetapi gagal pada 100G, atau berfungsi dengan baik di musim panas tetapi tidak berfungsi di musim dingin.

Inspeksi Visual

Sebelum menyambungkan apa pun, periksa setiap permukaan ujung konektor dengan mikroskop inspeksi dengan perbesaran 200-400x. Carilah debu, sidik jari, goresan pada inti, serpihan pada ferrule.

Kontaminasi menyebabkan sebagian besar masalah jaringan fiber. Sebuah survei industri menemukan bahwa ini adalah alasan nomor satu untuk memecahkan masalah panggilan telepon. Bersihkan konektor yang terkontaminasi dengan alat pembersih yang tepat dan-periksa kembali. Goresan yang melintasi area inti berarti konektor perlu diganti.

Pengujian Kerugian

Set Uji Kerugian Optik mengukur total kerugian penyisipan dari ujung-ke-akhir. Bandingkan hasil yang diukur dengan perkiraan kerugian:

Kerugian yang diperkirakan=(panjang serat × redaman) + (konektor × 0,3 dB) + (sambungan × 0,1 dB)

Redaman serat yang khas:

Mode-tunggal pada 1310nm: 0,35 dB/km

Mode-tunggal pada 1550nm: 0,25 dB/km

Multimode pada 850nm: 3,0 dB/km

Jika kerugian yang diukur secara signifikan lebih tinggi dari yang dihitung, ada sesuatu yang salah. Temukan sebelum menerima instalasi. Untuk pemasangan kabel di lokasi, standar TIA-568 memberikan anggaran kerugian spesifik dan persyaratan pengujian yang harus diikuti oleh sebagian besar instalasi komersial.

Pengujian OTDR

OTDR (Optical Time-Domain Reflectometer) mengirimkan pulsa cahaya dan mengukur pantulan, menunjukkan setiap konektor, sambungan, tikungan, dan patahan di sepanjang tautan. Jejak tersebut memberi tahu Anda dengan tepat di mana masalahnya dan seberapa parahnya.

Simpan jejak OTDR untuk setiap serat. Ketika sesuatu gagal berbulan-bulan atau bertahun-tahun kemudian, membandingkan jejak saat ini dan jejak asli menunjukkan dengan tepat apa yang berubah. Simpan dokumentasi di tempat yang benar-benar dapat ditemukan oleh teknisi masa depan-bukan di laptop seseorang yang hilang saat mereka berganti pekerjaan.

Masalah Umum dan Solusinya

Tautan tidak dapat dibuat sama sekali

Periksa dalam urutan ini: konektor terpasang dengan benar? Sambungan serat yang benar (lacak secara fisik)? Polaritas TX/RX benar? Konektornya bersih?

Kesalahan terputus-putus atau tingkat kesalahan bit yang tinggi

Hampir selalu salah satu dari tiga hal: konektor terkontaminasi, daya optik marginal (tautan berfungsi tetapi tidak ada margin), atau pelanggaran radius tikungan di suatu tempat di jalur. Periksa rute secara fisik untuk mencari tikungan sempit-di dalam rak, saat terjadi perubahan arah, di mana pun kabel "dimasukkan" ke dalam ruang sempit.

Tautan berfungsi sebelumnya, sekarang tidak

Sesuatu berubah. Apakah ada pekerjaan yang dilakukan di area tersebut? Apakah ada yang menghubungkan atau memutuskan sesuatu? Bandingkan jejak OTDR saat ini dengan garis dasar aslinya.

OTDR menunjukkan kerugian tinggi yang tidak terduga pada satu titik

Bisa jadi konektornya kotor, sambungannya jelek, bengkoknya kencang, atau kerusakan fisiknya. Mulailah dengan membersihkan. Jika hal tersebut tidak menyelesaikan masalah, periksa secara fisik lokasi yang diidentifikasi OTDR.

Kesimpulan

Pemasangan fiber yang baik bergantung pada hal-hal mendasar: kabel yang tepat untuk lingkungan, penanganan yang hati-hati, sambungan yang bersih, pengujian yang tepat. Tidak rumit, tapi detailnya penting. Lewati saja dan Anda akan memecahkan masalah selama bertahun-tahun.

Evolux Fiber menyediakan komponen serat optik lengkap-konektor, kabel patch, kuncir, adaptor, dan kotak terminal. Sampel gratis dan dukungan teknis tersedia untuk proyek Anda.

Ada pertanyaan tentang instalasi Anda? Hubungi tim kamiuntuk bantuan.
