Kerangka distribusi optik (ODF) berfungsi sebagai unit manajemen serat terpusat dalam sistem perkabelan terstruktur. Ia menangani penghentian serat, penyambungan, perutean, perlindungan, dan-koneksi silang - semuanya dalam satu wadah. Baik Anda membangun kantor pusat telekomunikasi, melengkapi pusat data, menerapkan jaringan akses FTTH, atau meningkatkan tulang punggung perusahaan, ODF adalah tempat transisi kabel serat masuk menjadi koneksi yang terorganisir dan dapat dipelihara.
Panduan ini mencakup apa itu ODF, cara kerjanya, komponen apa yang dikandungnya, tipe utama yang tersedia, di mana ia digunakan, bagaimana perbandingannya dengan ODF.panel tambalan serat, dan cara memilih yang tepat untuk proyek Anda.

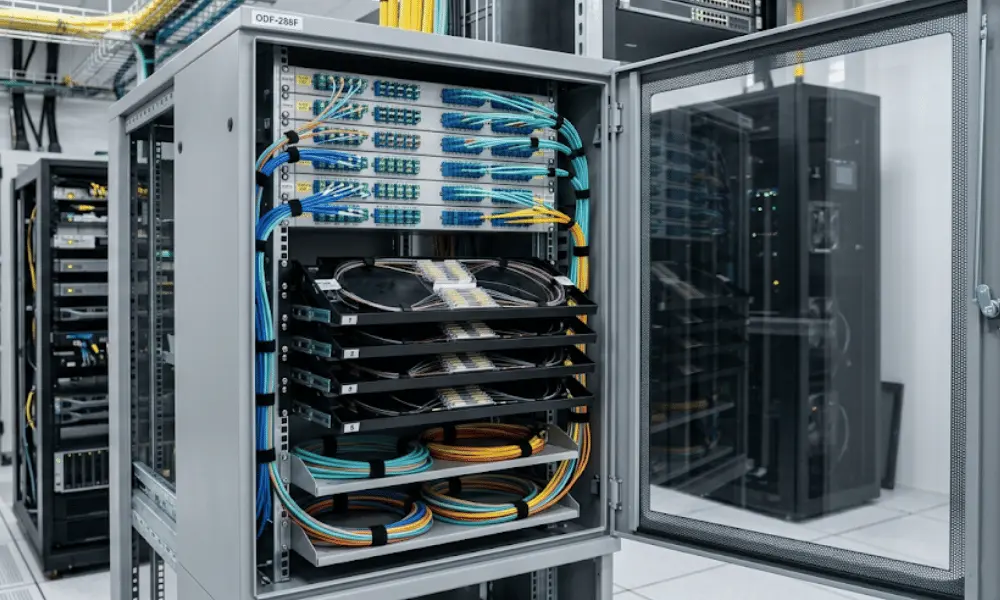

Apa itu Bingkai Distribusi Optik (ODF)?
Kerangka distribusi optik adalah selungkup manajemen serat pasif yang dirancang untuk menyediakan antarmuka terstruktur antara kabel serat pabrik luar (OSP), serat tulang punggung, dan peralatan jaringan internal. Ini menggabungkan beberapa fungsi penting: pemasukan dan penahan kabel, penyambungan atau penghentian serat, patching berbasis adaptor, manajemen perutean dan radius tekukan, dan perlindungan fisik sambungan serat.
Tidak seperti panel patch sederhana yang hanya menghadirkan port terkoneksi, ODF dibuat untuk mengelola siklus hidup penuh link serat - sejak jaket kabel dilepas dan bagian kekuatan diamankan, melalui penyambungan atau penghentian, hingga sambungan kabel patch yang terhubung ke peralatan aktif atau distribusi hilir.
Dalam kerangka pemasangan kabel terstruktur sepertiANSI/TIA-568DanStandar instalasi BICSI, ODF menempati lokasi tertentu dalam hierarki perkabelan - biasanya di fasilitas pintu masuk, ruang peralatan, atau area distribusi utama - yang berfungsi sebagai titik pengelolaan utama untuk infrastruktur serat optik.

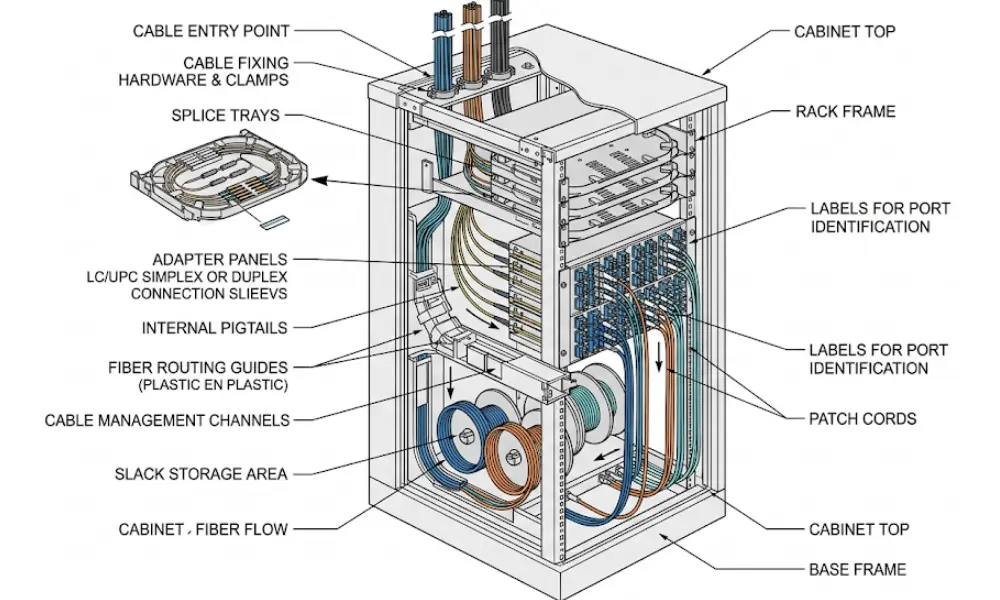

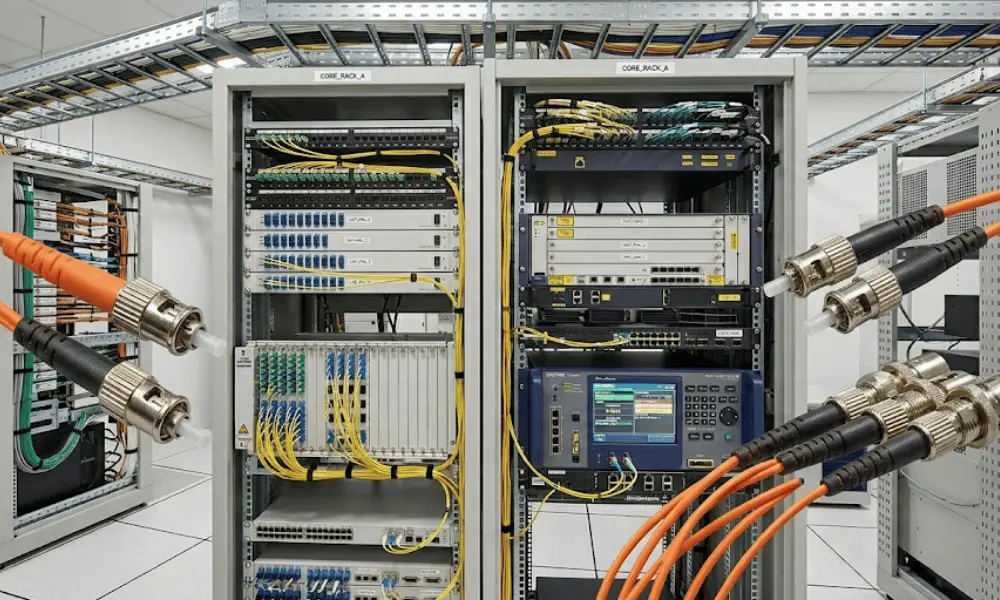

Komponen Utama di dalam ODF
Memahami apa yang masuk ke dalam ODF membantu menjelaskan mengapa kinerjanya berbeda dari panel patch dasar. ODF tipikal mencakup komponen fungsional berikut:
Entri kabel dan pemasangan perangkat keras.
Kabel yang masuk ditambatkan pada rangka sehingga jaket, bagian kekuatan (benang aramid atau baja), dan tabung penyangga diamankan secara mekanis. Hal ini mencegah gaya tarikan eksternal mencapai masing-masing serat di dalamnya.
Baki sambungan.
Ini menahan dan melindungi sambungan fusi atau sambungan mekanis tempat serat masuk digabungkankuncir serat. Setiap baki biasanya mengatur 12 atau 24 sambungan dan mempertahankan radius tekukan minimum yang disyaratkan oleh produsen serat.
Panel adaptor.
Adaptor - juga disebut skrup - adalah antarmuka kawin tempat kuncir bertemukabel tempel. Jenis adaptor (LC, SC, FC, ST) menentukan kepadatan port dan kompatibilitas dengan peralatan yang ada.Adaptor serat optikdipasang pada panel yang dapat digeser atau diayunkan untuk akses pemeliharaan.
Panduan dan palung perutean serat.
Saluran perutean internal mengarahkan serat dari area sambungan ke panel adaptor sambil mempertahankan radius tekukan yang tepat dan pemisahan antara jalur serat masuk dan keluar.
Tempat penyimpanan kendur.
Panjang serat berlebih digulung dan disimpan di dalam bingkai. Cadangan ini sangat penting untuk-penyambungan ulang, penggantian konektor, atau perutean ulang di masa mendatang tanpa perlu menarik kabel baru.
Dalam penerapan nyata, tata letak baki sambungan dan desain jalur perutean sering kali lebih penting daripada jumlah port mentah. ODF dengan perutean internal yang bersih dan akses baki yang mudah akan menghemat waktu pemeliharaan berjam-jam selama masa pakainya dibandingkan dengan unit yang lebih murah dengan ruang internal yang sempit.
Bagaimana Cara Kerja ODF di Jaringan Fiber?
ODF berada pada titik transisi - biasanya di mana kabel luar pabrik atau kabel backbone memasuki gedung, lantai, atau area peralatan dan perlu diubah menjadi koneksi yang dapat dikelola dan ditambal.
Proses kerjanya mengikuti urutan logis. Pertama, kabel fiber yang masuk masuk melalui port tertutup di bagian bawah atau belakang rangka dan dijepit ke braket pemasangan kabel. Jaket kabel dilucuti kembali, dan masing-masing tabung serat disalurkan ke baki sambungan. Di dalam setiap baki, serat telanjang disambung secara fusi menjadi kuncir - serat pendek yang panjangnya-diakhiri dengan akonektor serat optikdi satu ujung. Ujung konektor dari kuncir tersebut disalurkan melalui saluran internal dan dicolokkan ke adaptor yang dipasang di panel depan. Dari sisi lain adaptor tersebut,kabel tempelterhubung ke peralatan aktif, kerangka distribusi lain, atau kotak terminal hilir.
Pengaturan ini memberi teknisi satu lokasi terorganisir untuk melakukan-koneksi silang, menguji masing-masing serat, mengisolasi kesalahan, dan mengonfigurasi ulang tautan - tanpa mengganggu instalasi kabel permanen. Dalam banyak instalasi, ODF adalah titik terakhir di mana serat backbone dikelola secara fisik sebelum sinyal mencapai switch, router, atau terminal jalur optik.
Jenis Umum Bingkai Distribusi Optik
ODF diklasifikasikan terutama berdasarkan metode pemasangan, yang pada gilirannya menentukan ukuran fisik, kapasitas serat, dan lingkungan penyebaran yang diinginkan. Tiga tipe utama adalah-pemasangan di dinding,-pemasangan di rak, dan-berdiri di lantai.
Dinding-Pasang ODF
ODF yang dipasang di dinding-adalah penutup ringkas yang dipasang langsung ke permukaan dinding. Ini dirancang untuk lokasi di mana ruang rak tidak tersedia atau di mana jumlah serat relatif rendah - biasanya hingga 24 atau 48 serat.
Unit-dinding umum digunakan di ruang telekomunikasi kecil, titik distribusi koridor, bangunan tempat tinggal, dan skenario distribusi FTTH ringan. Mereka bekerja dengan baik bila lokasi pemasangan memiliki luas lantai terbatas tetapi luas dinding memadai. Kerugiannya-adalah akses ke belakang dibatasi setelah unit dipasang, sehingga arah masuk kabel dan orientasi baki perlu direncanakan sebelum pemasangan. Dalam proyek retrofit, jarak dinding dan jarak bebas belakang sering kali menjadi kendala yang lebih besar dibandingkan jumlah serat.
Rak-Pasang ODF
ODF-pemasangan rak dipasang ke rak peralatan standar berukuran 19-inci, jenis yang sama yang digunakan untuk sakelar, server, dan panel patch. Tersedia dalam berbagai ketinggian - biasanya 1U, 2U, atau 4U - dan mendukung panel adaptor modular yang dapat ditukar atau ditingkatkan.
Tipe ini adalah yang paling banyak digunakan dalam jaringan perusahaan, lemari pusat data, dan penerapan kabel terstruktur. Keuntungan utamanya adalah integrasi: ia berbagi ruang rak dengan perangkat keras jaringan lainnya, menyederhanakan perutean kabel antara ODF dan peralatan aktif, dan mendukung perluasan kapasitas tambahan dengan menambahkan modul. ODF-yang dipasang di rak adalah pilihan praktis untuk proyek dengan kisaran 12 hingga 144 serat per unit, meskipun versi-kepadatan tinggi dapat mendukung lebih banyak lagi. Di banyak proyek, keputusan antara-pemasangan rak dan-berdiri di lantai bergantung pada apakah transisi serat terjadi di dalam kabinet yang sudah ada atau di ruang distribusi khusus.
Lantai-ODF Berdiri
ODF-berdiri di lantai adalah-kabinet yang berdiri bebas, biasanya memiliki lebar 600 mm hingga 800 mm, dirancang untuk-manajemen serat berkapasitas tinggi. Unit ini dapat menangani ratusan atau bahkan lebih dari seribu fiber dan umum digunakan di kantor pusat telekomunikasi, ruang ko-lokasi operator, dan-titik agregasi backbone berskala besar.
Rangka-berdiri di lantai menawarkan ruang internal paling banyak untuk baki sambungan, saluran perutean, dan penyimpanan kendur. Mereka biasanya menyediakan akses depan dan belakang, yang penting ketika teknisi perlu mengerjakan entri kabel dan panel adaptor secara bersamaan. Kerugiannya adalah tapak - memerlukan ruang lantai khusus, ventilasi yang baik, dan biasanya jalur masuk kabel di atas atau di bawah lantai.
Perbandingan Jenis ODF
| Fitur | Dinding-Pasang ODF | Rak-Pasang ODF | Lantai-ODF Berdiri |
|---|---|---|---|
| Kapasitas serat yang khas | 12–48 serat | 12–144+ serat | 144–1,000+ serat |
| Pemasangan | Permukaan dinding | rak 19 inci | -berdiri bebas di lantai |
| Lingkungan terbaik | Kamar kecil, koridor, bangunan bertingkat | Rak perusahaan, lemari pusat data | Kantor pusat, ruang operator, hub tulang punggung |
| Akses belakang | Terbatas setelah pemasangan | Tergantung pada kedalaman dan tata letak rak | Akses penuh depan dan belakang |
| Ekspansi | Terbatas | Modular (tambahkan panel) | Tinggi (beberapa sub-frame) |
| Persyaratan ruang | Luas dinding minimal | Ruang rak bersama | Jejak lantai khusus |
Dimana ODF Digunakan?
ODF muncul di mana pun kabel fiber memerlukan penghentian terstruktur, perlindungan fisik, dan koneksi{0}}silang yang terorganisir. Penerapan spesifik bervariasi berdasarkan lapisan jaringan.
Kantor Pusat Telekomunikasi dan Ruang Operator
Dalam lingkungan telekomunikasi, ODF mengelola sejumlah besar serat trunk dan feeder yang masuk. Mereka menyediakan titik terminasi terstruktur di mana serat tanaman luar bertemu dengan peralatan switching dan transmisi internal. ODF-yang berdiri di lantai mendominasi lokasi ini karena jumlah serat dapat dengan mudah melebihi beberapa ratus inti, dan pengelolaan terpusat pada penyambungan, penambalan, dan isolasi kesalahan sangatlah penting.
Pusat Data dan Ruang Server
Infrastruktur serat pusat data bergantung pada ODF untuk mengatur hubungan tulang punggung antar ruangan, aula, atau gedung, dan untuk mengelola interkoneksi antar kabinet. Perutean fiber yang bersih, kepadatan port yang tinggi, dan akses pemeliharaan yang cepat adalah prioritas. ODF-yang dipasang di rak adalah pilihan standar karena cocok dengan ekosistem kabinet yang sama seperti switch dan server. Di lingkungan-kepadatan tinggi, memilih adaptor yang memaksimalkan jumlah port per unit rak - sepertiKonektor dupleks LCatauKonektor MPO/MTP- secara langsung memengaruhi jumlah serat yang muat dalam setiap frame.
FTTH dan Jaringan Akses
Dalam penerapan serat-ke-rumah, ODF digunakan di sisi terminal jalur optik (OLT) dan pada titik distribusi tingkat-gedung. Mereka mengakhiri kabel pengumpan dari kantor pusat dan mendistribusikan serat kePemisah PLCatau langsung ke kabel drop pelanggan. Sementara itu, ODF-yang dipasang di dinding atau-di rak kecil adalah hal yang umum di titik masuk gedungkotak terminal serat optikmenangani distribusi-meter terakhir ke masing-masing unit. Pemilihan ODF yang tepat pada tahap distribusi FTTH menyederhanakan aktivasi pelanggan dan mengurangi gulungan truk untuk pemeliharaan.
Tautan Tulang Punggung Perusahaan dan Kampus
Di gedung perkantoran, kampus universitas, dan fasilitas industri, ODF mengelola serat tulang punggung yang menghubungkan fasilitas pintu masuk gedung ke titik distribusi tingkat-lantai atau-zona. Penerapan ini biasanya menggunakan ODF yang dipasang di rak di ruang telekomunikasi di setiap lantai, dengan serat kampus yang masuk disambung menjadi kuncir dan ditambal ke peralatan distribusi horizontal.
Panel ODF vs. Fiber Patch: Apa Bedanya?
Ini adalah salah satu pertanyaan yang paling banyak ditelusuri dalam perencanaan infrastruktur fiber, dan kebingungan ini dapat dimengerti - kedua perangkat menampilkan deretan adaptor fiber di panel depan. Perbedaannya terletak pada apa yang terjadi di balik panel tersebut. Perbandingan terperinci tercakup dalamODF vs Patch Panel: Perbedaan Jaringan Fiber Optic, tapi inilah ringkasan praktisnya.
| Aspek | Bingkai Distribusi Optik (ODF) | Panel Tambalan Serat |
|---|---|---|
| Fungsi utama | Penyambungan, terminasi, proteksi, dan distribusi | Patching dan pengorganisasian yang terkonektor |
| Manajemen entri kabel | Braket pemasangan penuh dan penahan anggota kekuatan | Entri kabel dasar, mungkin tidak memiliki penahan penuh |
| Kapasitas sambungan | Baki sambungan terintegrasi untuk sambungan fusi atau mekanis | Seringkali tidak ada atau minimal |
| Penyimpanan kendur | Area kendur internal khusus | Terbatas atau eksternal |
| Lokasi yang khas | Fasilitas pintu masuk, transisi tulang punggung, kantor pusat | Penambalan-sisi peralatan,-tingkat kabinet |
| Kapasitas serat | Sedang hingga sangat tinggi | Rendah hingga sedang |
Dalam banyak instalasi kabel terstruktur, keduanya digunakan bersamaan. ODF menangani entri tulang punggung - di mana kabel pabrik luar disambung, dilindungi, dan didistribusikan - sementarapanel tambalanmenangani koneksi-sisi peralatan tempat-kabel patch yang telah diakhiri terhubung ke sakelar dan transceiver.
Panduan keputusan cepat:Jika proyek Anda melibatkan kabel masuk yang belum{0}}terakhir dan memerlukan penyambungan dan perlindungan fisik, Anda memerlukan ODF. Jika serat sudah tersambung dan Anda hanya memerlukan antarmuka patching yang rapi, panel patch sudah cukup. Jika kedua kondisi ada di situs yang sama, gunakan keduanya - satu di sisi backbone, satu lagi di sisi peralatan.
Cara Memilih ODF yang Tepat
Memilih ODF bukan hanya tentang memilih jumlah port yang tepat. Keputusan tersebut melibatkan beberapa faktor yang saling terkait, dan mengabaikan salah satu faktor tersebut dapat menimbulkan masalah pemasangan atau penggantian yang mahal di kemudian hari.
1. Jumlah Serat Saat Ini dan Yang Direncanakan
Mulailah dengan jumlah inti fiber yang perlu Anda hentikan hari ini, lalu tambahkan kapasitas untuk pertumbuhan yang direncanakan. Pedoman umumnya adalah menyediakan 30–50% kapasitas tambahan melebihi kebutuhan saat ini. Misalnya, jika tulang punggung bangunan saat ini memerlukan 48 serat, memilih ODF yang mendukung 72 serat akan menghindari penggantian seluruh rangka saat rangkaian kabel kedua ditambahkan.
2. Tipe Konektor dan Adaptor
Antarmuka adaptor harus sesuai dengan jenis konektor yang digunakan di jaringan Anda.konektor LCadalah pilihan paling umum untuk aplikasi-mode tunggal-densitas tinggi dan multimode karena faktor bentuknya yang kecil memungkinkan lebih banyak port per panel.konektor SCtetap banyak digunakan dalam FTTH dan kabel terstruktur lama.konektor FCmuncul di beberapa lingkungan telekomunikasi dan pengujian, sementarakonektor STditemukan di instalasi lama. Mengonfirmasi kompatibilitas adaptor sebelum pengadaan mencegah pengerjaan ulang di lapangan. Itujenis semir - PC, UPC, atau APC- juga penting, terutama di jaringan PON dan CATV yang memerlukan konektor APC untuk meminimalkan-pantulan balik.
3. Metode Pemasangan dan Ruang yang Tersedia
Lingkungan fisik biasanya mempersempit pilihan sebelum faktor lainnya. Ukur terlebih dahulu luas dinding, unit rak, atau luas lantai yang tersedia. Dalam banyak kasus, keputusan pemasangannya mudah: jika Anda memiliki rak berukuran 19-inci, gunakan ODF pemasangan rak; jika Anda hanya mempunyai ruang di dinding, gunakan-pemasangan di dinding; jika jumlah serat melebihi kemampuan-unit yang dipasang di rak, pertimbangkan unit-berdiri di lantai. Periksa juga arah masuknya kabel - atas, bawah, atau samping - dan pastikan terdapat cukup ruang untuk pembengkokan kabel dan akses teknisi.
4. Kapasitas dan Akses Baki Sambungan
Setiap baki sambungan harus menampung jumlah serat pada kabel yang akan diterminasi. Baki standar menampung 12 atau 24 sambungan. Pastikan ODF memiliki slot baki yang cukup untuk semua entri kabel, dan verifikasi bahwa baki dapat diakses secara terpisah - menarik keluar satu baki tidak akan mengganggu sambungan yang berdekatan. Dalam-lingkungan yang berat dalam pemeliharaan, desain-baki ayun atau geser menghemat banyak waktu dibandingkan dengan baki tetap.
5. Kualitas Perlindungan dan Manajemen Kabel
Lihat lebih dari sekadar jumlah port. Periksa braket pemasangan kabel yang tepat, saluran perutean yang sesuai dengan radius tekukan, pemisahan serat antara jalur masuk dan keluar, dan ruang penyimpanan yang memadai. Ituinstalasi kabel serat optikProsesnya lebih mudah dan andal bila ODF menyediakan-manajemen bawaan untuk setiap tahap jalur fiber.
6. Pertimbangan Pemeliharaan dan Perluasan
Tanyakan apakah ODF mendukung panel adaptor modular sehingga Anda dapat mengubah jenis konektor atau menambahkan port tanpa mengganti bingkai. Akses depan dan belakang penting dalam-instalasi dengan kepadatan tinggi - jika teknisi tidak dapat menjangkau konektor dan baki sambungan dengan mudah, setiap pemindahan, penambahan, atau perubahan menjadi lebih lambat dan berisiko. ODF-yang dirancang dengan baik akan menghasilkan pengurangan tenaga kerja selama fase operasional.
Kesalahan Umum dalam Pemilihan ODF
Beberapa kesalahan yang berulang menyebabkan pengerjaan ulang yang tidak dapat dihindari atau penggantian lebih awal.
Membeli berdasarkan harga saja.ODF{0}}yang berbiaya lebih rendah mungkin menggunakan baja pengukur yang lebih tipis, memiliki rute internal yang lebih rapat, atau tidak memiliki pemandu baki sambungan yang tepat. Penghematan ini sering kali memerlukan biaya lebih besar dalam biaya tenaga kerja instalasi dan pemeliharaan di masa depan.
Mengabaikan pertumbuhan di masa depan.ODF yang sama persis dengan jumlah serat saat ini tidak memberikan ruang untuk ekspansi. Ketika kabel kedua atau sambungan pelanggan tambahan diperlukan, seluruh unit mungkin perlu diganti - yang hasilnya jauh lebih mahal dibandingkan menyediakan kapasitas cadangan di muka.
Meremehkan akses pemeliharaan.Kepadatan port yang tinggi memang menarik di atas kertas, namun jika teknisi tidak dapat membersihkan konektor, mengganti kuncir, atau-menyambung ulang serat tanpa mengganggu koneksi yang berdekatan, kepadatan tersebut menjadi suatu kerugian. Selalu verifikasi bahwa akses baki, jarak adaptor, dan jarak internal dapat diterapkan dalam kondisi nyata.
Membingungkan ODF dengan panel patch dasar.Jika proyek Anda memerlukan penahan kabel, pengelolaan sambungan, dan perlindungan tingkat-tulang punggung, panel patch-yang hanya memiliki konektor tidak akan memenuhi kebutuhan tersebut. Kebingungan ini sangat umum terjadi diPengadaan komponen pasif FTTH, dimana peran ODF, penutup sambungan, dan panel patch terkadang digabungkan dalam daftar produk.
Tidak memeriksa kompatibilitas semir konektor.Mencampur adaptor UPC dan APC, atau menggunakan jenis pemolesan yang salah untuk penerapan PON, menimbulkan masalah return loss yang dapat menurunkan kinerja jaringan. Konfirmasikan standar pemolesan untuk setiap posisi adaptor sebelum memesan. Untuk lebih jelasnya, lihatJenis cat PC vs. UPC vs. APC.
Skenario Pemilihan ODF
Skenario 1: Membangun Riser dalam Proyek FTTH
Bangunan tempat tinggal memerlukan serat yang didistribusikan dari-titik masuk lantai dasar ke setiap lantai. Kabel pengumpan membawa 24 serat dari penutup sambungan sisi jalan-. ODF yang dipasang di dinding dengan kapasitas 24 serat dipasang di pintu masuk gedung. Serat yang masuk disambung secara fusikuncir SC, dan kabel patch terhubung ke-lantaikotak distribusi. Faktor bentuk-pemasangan di dinding berfungsi karena ruang riser memiliki luas lantai yang terbatas, dan kapasitas serat 24-cocok dengan kabel dengan ruang moderat untuk penyambungan ulang di masa mendatang.
Skenario 2: Kabinet Pusat Data Perusahaan
Pusat data perlu mengakhiri kabel tulang punggung serat 48-dalam kabinet standar 19 inci di samping sakelar jaringan. ODF yang dipasang di rak 2U atau 4U dengan panel adaptor LC modular menangani terminasi. PenggunaanAdaptor dupleks LCmemaksimalkan kepadatan port, dan desain modular memungkinkan operator menambahkan panel nanti jika tulang punggung diperluas. Memilih unit-pemasangan rak dalam konteks ini menjaga pengelolaan serat tetap-terletak dengan peralatan aktif, memperpendek jalur kabel patch dan menyederhanakan perutean kabel.
Skenario 3: Agregasi Tulang Punggung Kantor Pusat Telekomunikasi
Operator telekomunikasi mengelola 500+ inti serat yang masuk dari beberapa kabel utama di kantor pusat. ODF-berdiri di lantai dengan akses depan dan belakang menangani volume. Setiap kabel utama dirutekan ke bagian sub-bingkai khusus dengan baki sambungan dan panel adaptornya sendiri. Faktor bentuk-berdiri di lantai menyediakan kapasitas baki, ruang perutean, dan aksesibilitas pemeliharaan yang dibutuhkan kepadatan ini. Kepadatan-tinggiKonfigurasi breakout MPO-ke-LCdapat digunakan untuk mempercepat penambalan di bagian yang paling padat.
Pertanyaan yang Sering Diajukan (FAQ)
Apa kepanjangan ODF dalam serat optik?
ODF adalah singkatan Bingkai Distribusi Optik. Ini adalah perangkat manajemen serat pasif yang digunakan untuk mengakhiri, menyambung, mengatur, dan mendistribusikan serat optik di lingkungan telekomunikasi, pusat data, FTTH, dan jaringan perusahaan.
Apa perbedaan antara ODF dan panel patch serat?
ODF menyediakan manajemen siklus hidup serat penuh - perbaikan kabel, penyambungan, perlindungan, perutean, penyimpanan kendur, dan patching. Panel patch biasanya hanya menyediakan patch dengan konektor. Di banyak jaringan, ODF berada di titik masuk backbone dan panel patch berada di sisi peralatan.
Berapa banyak serat yang dapat didukung oleh ODF?
Kapasitas tergantung pada jenisnya. ODF-yang dipasang di dinding biasanya mendukung 12–48 serat. ODF yang dipasang di rak menangani 12–144 atau lebih serat per unit. ODF-yang berdiri di lantai dapat mengelola beberapa ratus hingga lebih dari seribu serat, bergantung pada ukuran bingkai dan konfigurasi adaptor.
Jenis konektor apa yang digunakan dalam ODF?
Jenis konektor yang paling umum adalah LC, SC, FC, dan ST, dengan LC menjadi pilihan dominan dalam penerapan{0}}densitas tinggi modern. Panel adaptor di ODF biasanya bersifat modular, sehingga Anda dapat memilih dan menukar jenis konektor berdasarkan standar jaringan tertentu. Untuk detail tentang perbedaan konektor, lihatjenis konektor serat optik yang umum.
Apakah saya memerlukan ODF untuk penerapan FTTH?
Ya, di sebagian besar arsitektur FTTH. ODF digunakan di sisi OLT untuk mengakhiri serat pengumpan dan mendistribusikannya ke tahap splitter atau link pelanggan. Di tingkat bangunan, ODF yang lebih kecil ataukotak terminalmengelola distribusi{0}}mil terakhir.
Berapa radius tikungan minimum di dalam ODF?
Radius tekukan minimum untuk serat-mode tunggal standar (ITU-T G.652) biasanya 30 mm dalam kondisi tanpa-beban dan 60 mm dalam kondisi tegangan, seperti yang ditentukan oleh produsen serat dan direferensikan dalam standar seperti ANSI/TIA-568.3. ODF-yang dirancang dengan baik menerapkan hal ini melalui panduan perutean melengkung dan baki sambungan berukuran tepat. Serat yang tidak sensitif terhadap tekukan (ITU-T G.657) memungkinkan radius yang lebih rapat, namun perutean ODF internal harus tetap mengikuti spesifikasi produsen serat.
Bisakah saya menggunakan ODF dan panel patch di jaringan yang sama?
Ya, dan ini adalah desain yang umum. ODF menangani terminasi backbone dan manajemen sambungan di titik masuk kabel, sedangkan panel patch menyediakan patching yang fleksibel di sisi peralatan. Pemisahan ini membedakan infrastruktur kabel permanen (ODF) dari koneksi yang sering diubah (panel patch), sehingga meningkatkan-pengelolaan jangka panjang.
Kesimpulan
Kerangka distribusi optik lebih dari sekedar wadah untuk adaptor serat. Ini adalah titik manajemen terstruktur di mana kabel serat mentah diubah menjadi koneksi yang terorganisir, dapat dipelihara, dan dapat diperluas. Memilih ODF yang tepat bergantung pada jumlah serat, jenis konektor, ruang fisik, persyaratan sambungan, dan-rencana pertumbuhan jangka panjang.
Untuk proyek yang melibatkan serat tulang punggung, entri kabel yang tidak{0}}terminasi, atau skenario apa pun yang memerlukan penyambungan dan perlindungan fisik, ODF adalah pilihan yang tepat. Untuk patching-sisi peralatan dengan serat yang sudah dikonektorkan sebelumnya, panel patch sering kali sudah cukup. Banyak jaringan mendapat manfaat dari penggunaan keduanya.
Sebelum menyelesaikan pilihan Anda, petakan ODF ke lingkungan penerapan sebenarnya: ukur ruang, hitung serat (saat ini dan yang direncanakan), konfirmasikan persyaratan konektor dan poles, dan verifikasi bahwa akses pemeliharaan akan tetap praktis pada kapasitas penuh. Mendapatkan rincian ini tepat pada tahap spesifikasi mencegah pengerjaan ulang setelah instalasi.
