Penjelasan Kotak Terminal Fiber: Komponen, Jenis, Dan Cara Memilih Yang Tepat

Kotak terminal serat (FTB) adalah penutup kompak yang mengakhiri, menyambung, dan mengatur kabel serat optik di titik akhir rangkaian kabel.Ini menghubungkan untaian serat yang masuk ke kuncir melalui penyambungan fusi, kemudian mengarahkan kuncir tersebut ke port adaptor tempat kabel patch dicolokkan. Kebanyakan pembeli tidak kesulitan dengan definisi ini. Mereka kesulitan dalam memilih jenis, jumlah port, format adaptor, dan tingkat perlindungan yang tepat untuk lingkungan instalasi spesifik mereka - dan di sinilah sebagian besar masalah penerapan yang dapat dihindari dimulai.

Panduan ini berfokus pada keputusan yang benar-benar penting saat menentukan dan memasang kotak terminal fiber, daripada mengulangi dasar-dasar yang dapat Anda temukan di lembar data produk mana pun.

Apa yang Sebenarnya Ada di Dalam Kotak Terminal Fiber

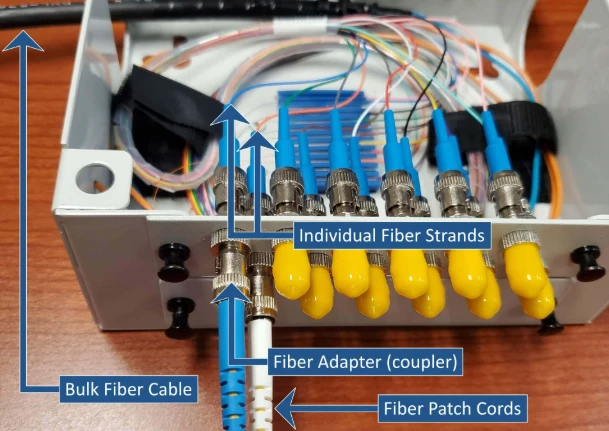

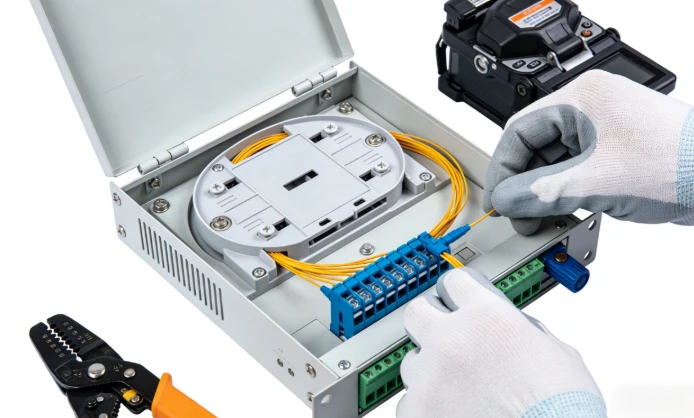

Setiap FTB, apa pun merek atau modelnya, berisi tiga kelompok fungsi. Perumahan memberikan perlindungan fisik dan lingkungan. Baki sambungan mengatur sambungan fusi antara serat kabel dankuncir serat optik. Dan panel adaptor menghadirkan port konektor ke dunia luar.

Bahan perumahan tergantung pada lingkungan pemasangan. Unit dalam ruangan biasanya menggunakan campuran ABS atau PC+ABS: ringan,-tahan api, dan murah. Unit luar ruangan memerlukan polimer yang distabilkan UV-dengan gasket tertutup karet atau baja canai dingin-dengan lapisan semprotan elektrostatis. Perbedaannya bukan pada kosmetik. Kotak ABS dalam ruangan-yang dipasang di dinding luar akan mulai retak dan retak dalam waktu 18 bulan di lokasi yang-terkena sinar matahari, dan setelah segelnya rusak, kelembapan akan mencapai baki sambungan. Pada saat itu kotak tersebut tidak melindungi apa pun.

Baki sambungan adalah tempat kerja optik sebenarnya terjadi. Serat kabel dikupas, dibelah, dan disambung secara fusi ke serat kuncir di dalam masing-masing pemegang sambungan. Serat berlebih digulung menjadi loop penyimpanan. Dua angka penting di sini: berapa banyak sambungan yang dapat ditampung oleh baki, dan apakah saluran perutean menerapkan radius tikungan minimum. Serat mode tunggal G.652D standar memerlukan radius tekukan minimal 30 mm. Serat G.657A2 yang tidak sensitif terhadap tekukan hanya dapat ditoleransi sebesar 10 mm, itulah sebabnya serat ini menjadi default dalam desain FTB dengan ruang sempit. Baki yang memaksa serat menjadi tekukan yang lebih rapat daripada penopang jenis serat akan menimbulkan kerugian makrobend - yang muncul pada jejak OTDR namun hampir tidak mungkin diperbaiki tanpa penyambungan ulang.

Panel adaptor menahanadaptor serat optik- soket yang menerima kabel patch dari peralatan hilir. Adaptor SC/APC adalah standar untuk jaringan FTTH dan PON karena pemolesan bersudut 8 derajatnya mendorong return loss di bawah −60 dB, yang penting untuk kualitas transmisi upstream. Adaptor LC mendominasi lingkungan pusat data yang mengutamakan kepadatan port. Mencampur jenis adaptor dalam satu FTB secara teknis dimungkinkan dengan adaptor hibrid, namun hal ini menimbulkan kebingungan selama pemeliharaan dan harus dihindari kecuali ada alasan teknis yang jelas. Jika Anda tidak yakin ekosistem konektor mana yang dibutuhkan situs Anda, berikut rinciannyaempat jenis konektor serat optik yang umummencakup pengorbanannya.

Jenis Kotak Terminal Fiber - dan Kapan Masing-masing Masuk Akal

Klasifikasi FTB tidak rumit, namun pilihan yang salah terhadap lingkungan adalah salah satu kesalahan pengadaan yang paling umum. Inilah yang membedakan tipe-tipe utama dalam praktiknya, bukan hanya secara teori.

FTB-yang terpasang di dindingadalah tulang punggung penerapan FTTH dan-kantor kecil. Mereka dipasang di dinding atau diletakkan di dalam-lemari distribusi arus lemah, mendukung 2 hingga 24 inti serat, dan menggunakan penutup-terbuka atau dapat dilepas. Pemasangan memerlukan waktu beberapa menit - dua hingga empat sekrup dan kelenjar kabel - itulah sebabnya pemasangan ini ditentukan dalam-peluncuran perumahan bervolume tinggi di mana biaya per{10}}unit tenaga kerja harus tetap rendah. Kerugiannya adalah terbatasnya ruang baki sambungan: jika Anda perlu mengintegrasikan splitter PLC atau menangani lebih dari 24 inti, kotak pemasangan di dinding akan cepat penuh.

FTB-yang dipasang di rakgunakan rak standar berukuran 19-inci di pusat data, kantor pusat, dan pusat telekomunikasi. Mereka meluncur keluar untuk akses sambungan, menawarkan kepadatan port yang lebih tinggi (24, 48, hingga 96 serat), dan mendukung arsitektur koneksi silang dan interkoneksi. Biaya tambahan per unit dapat dibenarkan dalam lingkungan di mana disiplin manajemen kabel dan skalabilitas di masa depan lebih besar daripada harga enclosure.

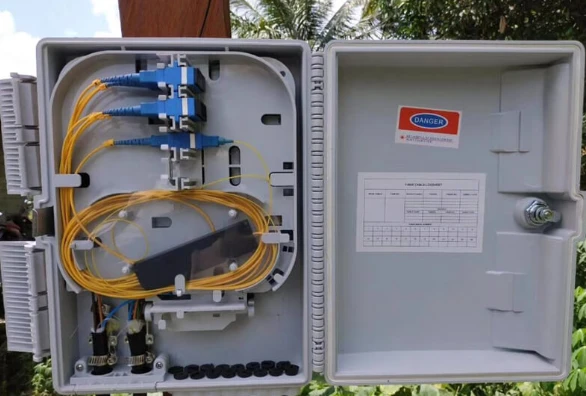

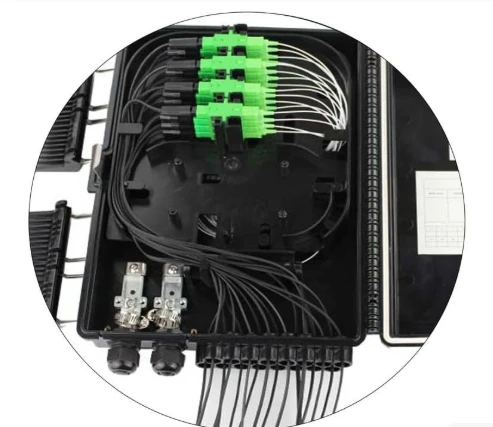

FTB luar ruangandibuat untuk aplikasi-pemasangan tiang atau dinding-eksterior. Gasket tersegel, cangkang tahan UV-, perangkat keras tahan korosi, dan toleransi suhu pengoperasian mulai dari −40 derajat hingga +75 derajat . Peringkat IP adalah satu-satunya spesifikasi paling penting di sini - dan salah satu yang paling sering salah dinilai. Kotak dengan peringkat IP54 berfungsi di koridor terlindung. Sebuah tiang di samping jalan raya pesisir membutuhkan IP68. Menentukan berdasarkan label ("nilai luar ruangan") dan bukan berdasarkan kondisi lokasi sebenarnya adalah penyebab kegagalan kotak di lapangan.

FTB Desktopadalah unit yang ringan dan portabel untuk lingkungan pengujian, stasiun penyambungan sementara, atau lokasi kecil di mana pemasangan permanen tidak praktis. Mereka mengorbankan perlindungan lingkungan demi kenyamanan.

Referensi Seleksi Cepat

Aturan praktis yang berguna: isi kotak hingga 60–70% dari kapasitas pada hari pertama. Ruang kepala yang tersisa menyerap pertumbuhan di masa depan tanpa pertukaran enklosur secara penuh.

Beberapa pedoman "jangan" menghemat lebih banyak uang daripada bagan pilihan mana pun. Jangan gunakan FTB-yang dipasang di dinding jika Anda sudah tahu bahwa splitter PLC harus muat di dalamnya - ruang baki akan sangat kecil. Jangan berasumsi IP65 mencakup setiap lokasi luar ruangan; pemasangan tiang terbuka dan lokasi pesisir memerlukan IP68. Dan jangan menggunakan adaptor LC secara default hanya karena ukurannya lebih kecil jika situs lainnya dibangun berdasarkan SC/APC - biaya perbaikan ketidakcocokan konektor lebih besar daripada nilai perolehan kepadatannya.

Kesalahan Umum Pemilihan Kotak Terminal Fiber

Kebanyakan masalah FTB tidak disebabkan oleh perangkat keras yang rusak. Hal ini disebabkan oleh kesalahan spesifikasi yang dibuat sebelum kotak dipesan. Empat kesalahan muncul berulang kali.

Memilih jenis adaptor tanpa memeriksa inventaris kabel patch yang ada.Dalam proyek di mana FTB ditentukan oleh satu tim dan kabel patch dipesan oleh tim lain, hal ini lebih sering terjadi kesalahan daripada yang seharusnya. Panel adaptor SC/APC tidak ada gunanya jika situs tersebut sudah memiliki laci yang penuh dengan jumper SC/UPC. Ferrule-polos miring dan-polish datar akan berpasangan secara fisik, namun celah udara pada antarmuka menciptakan lonjakan pantulan yang menurunkan kinerja hulu PON. Verifikasi ekosistem konektor sebelum mengunci panel adaptor.

Memilih kotak luar ruangan berdasarkan label pemasaran, bukan peringkat IP sebenarnya."Peringkat luar ruangan" bukan kelas IP. Kotak berlabel "luar ruangan" mungkin memiliki IP54, yang berarti kotak tersebut tahan terhadap percikan air namun tidak tahan terhadap hujan atau pencucian bertekanan. Jika lokasi pemasangan terkena cuaca, verifikasi nomor IP spesifik terhadap kondisi yang sebenarnya akan dihadapi oleh kotak tersebut - bukan kondisi yang diasumsikan dalam lembar spesifikasi.

Meremehkan kapasitas pelabuhan cadangan.Kotak 12-inti sedikit lebih mahal dibandingkan kotak 8-inti. Mengganti kotak 8-inti dengan kotak 12 inti dua tahun kemudian - termasuk roll truk, penyambungan ulang, dan waktu henti - membutuhkan biaya yang jauh lebih besar daripada perbedaan harga. Spesifikasi untuk pertumbuhan.

Mengabaikan kompatibilitas faktor bentuk splitter.Jika rencana penerapan memerlukan integrasi aPemisah optik PLCdi dalam kotak terminal, tata letak baki sambungan dan kedalaman penutup harus mengakomodasi modul pemisah - biasanya berupa tabung mini-atau faktor bentuk kaset ABS. Tidak semua FTB dirancang untuk ini. Periksa dimensi internal dan konfigurasi baki sebelum berasumsi bahwa splitter akan pas.

Mengintegrasikan PLC Splitter Di Dalam Kotak Terminal Fiber

Lebih banyak operator FTTH sekarang menggabungkan fungsi pemisahan dan fungsi terminasi dalam wadah yang sama. Alih-alih menjalankan serat dari kabinet splitter terpisah ke kotak terminal hilir, splitter ditempatkan langsung pada baki sambungan FTB. Serat kabel pengumpan terhubung ke input splitter; setiap output splitter disambung secara fusi ke kuncir yang berakhir pada panel adaptor. Pelanggan terhubung melalui kabel drop yang dicolokkan ke adaptor-panel depan tersebut.

Hal ini berhasil karena splitter PLC memiliki panjang gelombang yang-tidak bergantung pada pita operasi 1260–1650 nm. FTB tunggal yang terintegrasi dapat menangani GPON downstream pada 1490 nm, upstream pada 1310 nm, dan overlay video RF pada 1550 nm secara bersamaan. Tidak diperlukan perangkat keras pemfilteran tambahan.

Lebih sedikit penutup berarti lebih sedikit titik sambungan, jalur serat lebih pendek, dan dokumentasi lebih sederhana - lebih sedikit tenaga instalasi, lebih sedikit pemeliharaan berkelanjutan. Batasannya adalah ukuran enklosur: pemasangan-di dindingkotak terminal serat optikdengan splitter 1×8 menyisakan ruang terbatas untuk penyimpanan fiber cadangan, sehingga pemasangannya harus bersih. Pada proyek di mana jumlah port, format adaptor, dan integrasi splitter perlu dikonfirmasi bersama, tata letak kotak lebih penting daripada kapasitas judul pada lembar data. Untuk mengetahui mekanisme mendetail tentang bagaimana sinyal dirutekan melalui selungkup ini, panduan teknis berikut ini akan terus berlanjutcara kerja kotak terminal serat optikmencakup jalur sinyal internal.

Praktik Pemasangan dan Perawatan yang Sebenarnya Penting

Dua langkah instalasi menyebabkan sebagian besar masalah lapangan, dan keduanya dapat dihindari.

Yang pertama adalah penyambungan yang terkontaminasi. Ujung serat yang kotor menimbulkan kerugian penyisipan berlebih sebesar 0,3–0,5 dB per sambungan - yang cukup untuk mendorong tautan PON marjinal di bawah ambang batas sensitivitas penerima. Bersihkan setiap ujung serat dengan tisu-bebas serabut dan IPA sebelum membelah. Periksa dengan mikroskop serat setelah dibelah. Jika ada kontaminasi yang terlihat, bersihkan dan-kilah ulang. Waktu yang dihabiskan untuk langkah ini tidak seberapa dibandingkan dengan waktu yang dihabiskan untuk memecahkan masalah sambungan{10}}yang mengalami kerugian tinggi setelah kotak disegel.

Yang kedua adalah torsi kelenjar kabel. Pengetatan-yang berlebihan akan menghancurkan selubung kabel dan menekan serat di dalamnya. Pengencangan yang kurang-memungkinkan masuknya kelembapan selama berbulan-bulan. Ikuti nilai torsi yang ditentukan pabrikan. Ini bukan langkah di mana "tangan kencang plus sedikit" merupakan pengganti kunci torsi yang dapat diterima.

Untuk pemeliharaan berkelanjutan, kotak terminal fiber bersifat pasif dan memerlukan perhatian minimal - tetapi tidak nol. Jadwal praktis: inspeksi visual dan pembersihan-ujung konektor setiap 12–18 bulan untuk pemasangan di dalam ruangan, setiap 6 bulan untuk lokasi-di luar ruangan atau lingkungan yang keras. Periksa segel kelenjar kabel apakah ada retak atau kompresi. Jika Anda menyimpan catatan dasar OTDR untuk setiap kotak, jejak perbandingan akan mendeteksi degradasi sambungan bertahap jauh sebelum hal tersebut menyebabkan penghentian pelanggan.
