Kabel Patch MPO/MTP Lapis Baja Vs Kabel Batang MPO Standar

Kabel patch MPO/MTP lapis baja membungkus-tabung baja atau-jaket yang diperkuat Kevlar di sekeliling rakitan multi-serat untuk bertahan dari beban benturan, paparan hewan pengerat, dan lingkungan-getaran tinggi. Kabel induk MPO standar menggunakan konstruksi-selubung ganda yang lebih ringan dan dioptimalkan untuk jalur pusat data yang bersih dan-terkendali iklim. Pilihan di antara keduanya bergantung pada lokasi kabel akan ditempatkan, seberapa banyak kekerasan fisik yang akan dihadapi, dan apakah anggaran tautan Anda dapat menyerap kerugian penyisipan yang sedikit lebih tinggi dari konstruksi desain lapis baja yang lebih tebal.

Mengapa Perbandingan Ini Penting Saat Ini

Arsitek pusat data biasa melakukan panggilan sederhana: kabel trunk untuk jalur backbone, kabel patch untuk lompatan pendek di dalam kabinet. Perbedaan tersebut masih berlaku, namun lingkungan fisik di sekitar infrastruktur fiber telah berubah. Penerapan edge mendorong rakitan MPO ke lantai pabrik, ruang kendali pertambangan, dan tempat penampungan 5G luar ruangan di mana kabel utama standar akan rusak dalam beberapa bulan. Sementara itu, operator skala besar yang mengemas ribuan tautan 400G dan 800G ke dalam satu ruangan memerlukan setiap sepersepuluh dB yang dapat mereka hemat - yang berarti harus memperhatikan dengan cermat apakah jaket lapis baja menambah redaman yang tidak diperlukan pada jalur yang terlindungi.

Pertanyaan teknik sebenarnya bukanlah kabel mana yang "lebih baik". Kabel inilah yang sesuai dengan tuntutan mekanis dan optik dari segmen tautan tertentu.

Dimana Setiap Jenis Kabel Miliknya

Sebelum membandingkan spesifikasi, ada baiknya memikirkan skenario penerapan. Lingkungan kabel - bukan daftar fiturnya - yang harus menentukan setiap keputusan pemilihan. Setiap skenario di bawah ini juga menandai faktor mekanis dan optik yang harus Anda pertimbangkan, sehingga logika evaluasi dibangun ke dalam konteks dan bukan ditempatkan dalam daftar periksa terpisah.

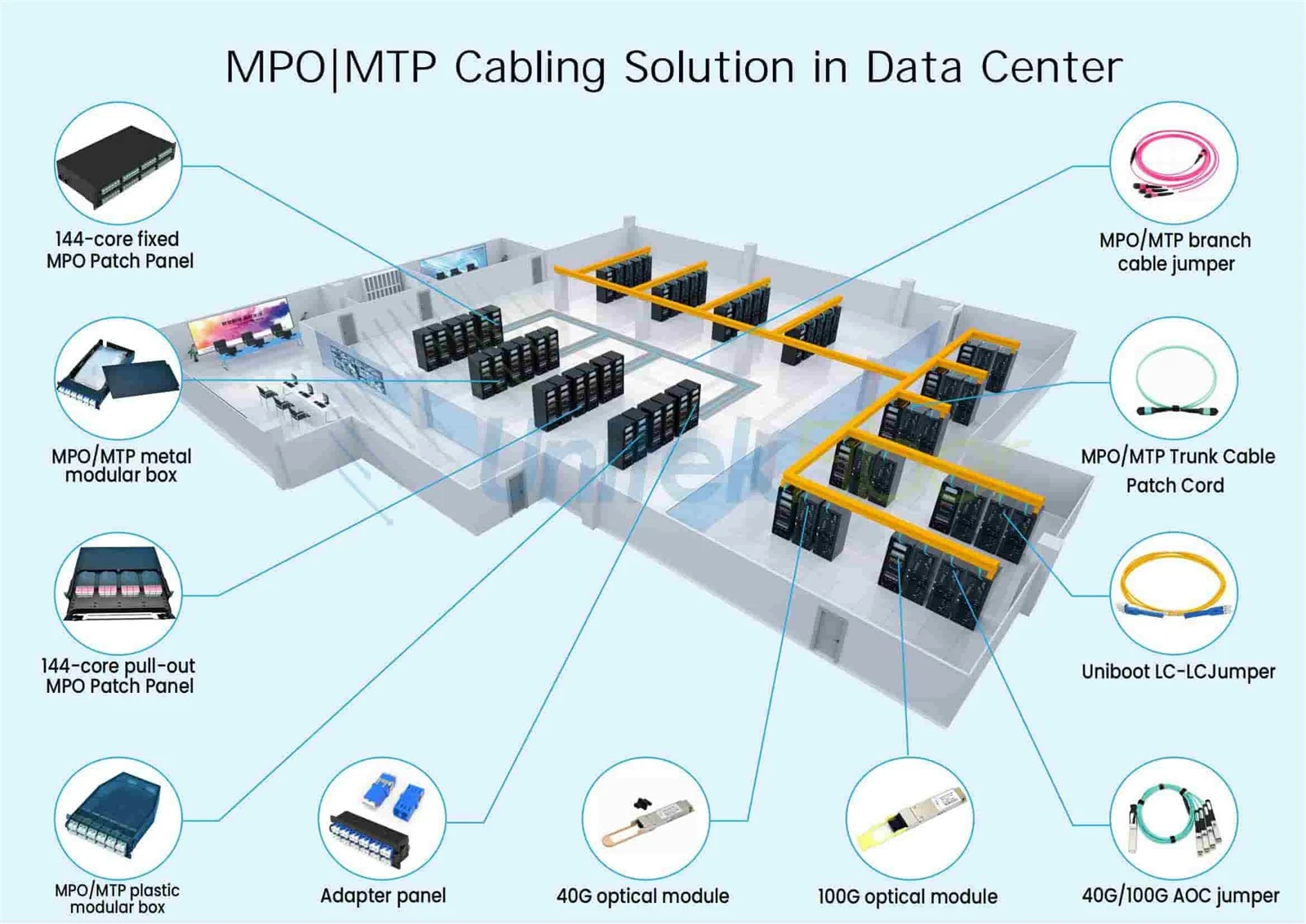

Di dalam kabinet pusat data-yang dikontrol iklimnya, kabel utama MPO standar adalah pilihan yang tepat. Lingkungan bersih, suhu-stabil, dan terlindungi secara fisik. Kabel di sini hanya menghadapi beban tarik sedang selama pemasangan, tekanan lateral sesekali dari kabel di sekitarnya, dan getaran dari HVAC. Benang aramid bagian dalam-jaket - lapis ganda ditambah selubung luar dengan rating LSZH atau plenum-- menangani semua itu dengan nyaman sekaligus memenuhi persyaratan mekanis IEC 60794 dan TIA-568. Penggunaan kabel lapis baja dalam pengaturan ini menambah biaya, berat, dan diameter tanpa memberikan peningkatan keandalan yang berarti. Kabel utama dengan 24 atau 48 serat secara efisien menyambungkan lapisan saklar tulang belakang-ke-daun menggunakan optik QSFP28 atau QSFP-DD, dan diameter luarnya yang lebih kecil yaitu 3,0 mm membuat perutean melalui baki pengelolaan kabel berdensitas tinggi menjadi mudah.

Tulang punggung antar-baris yang berjalan di bawah lantai yang ditinggikan memerlukan lebih banyak pemikiran. Fasilitas modern dengan baki kabel tertutup dapat mengandalkan batang standar. Namun bangunan tua dengan jalur terbuka di bawah ubin lantai yang ditinggikan menceritakan kisah yang berbeda - lalu lintas pejalan kaki, gerobak yang berputar, dan aktivitas hewan pengerat yang sesekali terjadi, semuanya menimbulkan bahaya tertabrak dan abrasi yang tidak pernah dirancang untuk ditangani oleh-konstruksi selubung ganda. Jika Anda telah mendokumentasikan insiden hama atau jalur Anda digunakan bersama dengan alat berat, hal tersebut membenarkan perakitan MPO berlapis baja pada segmen tulang punggung. Poin pengambilan keputusan di sini sangatlah jelas: periksa jalurnya, nilai ancaman mekanis yang realistis, dan biarkan bukti fisik memandu Anda.

Lingkungan industri dan edge menyisakan sedikit ruang untuk perdebatan. Lantai pabrik membuat kabel terkena getaran konstan dari mesin. Ruang kontrol penambangan menimbulkan kontaminasi partikulat dan suhu ekstrem. Kabinet 5G luar ruangan berputar melalui kondisi beku-cair dan paparan sinar UV. Pengerahan lapangan militer menggabungkan semua hal di atas dengan risiko dampak. Dalam pengaturan ini, rentang pengoperasian kabel induk standar sebesar −20 derajat hingga +60 derajat dan ketahanan terhadap benturan sekitar 100–200 N tidaklah cukup. Kabel patch MPO lapis baja, dengan rating −40 derajat hingga +75 derajat dan mampu menahan gaya tumbukan lateral lebih dari 1.000 N, bukan merupakan peningkatan premium di sini - melainkan merupakan persyaratan dasar. Jika tautan Anda berjalan melalui ruang mana pun yang tidak memiliki perlindungan pusat data tradisional, opsi lapis baja menghilangkan mode kegagalan yang tidak dapat dihilangkan sepenuhnya oleh manajemen kabel yang cermat.

Silang pendek-tambalan penghubung dalam kabinet - biasanya kurang dari dua meter antara kaset, panel adaptor, dan transceiver - mendukung standarKabel patch multimode MTP/MPO. Lingkungannya tertutup sepenuhnya, kabel hampir tidak dapat dipegang setelah pemasangan awal, dan fleksibilitas lebih penting daripada ketahanan terhadap benturan. Kekakuan lapis baja sebenarnya dapat merugikan Anda di lingkungan sempit yang radius tikungannya sangat tinggi.

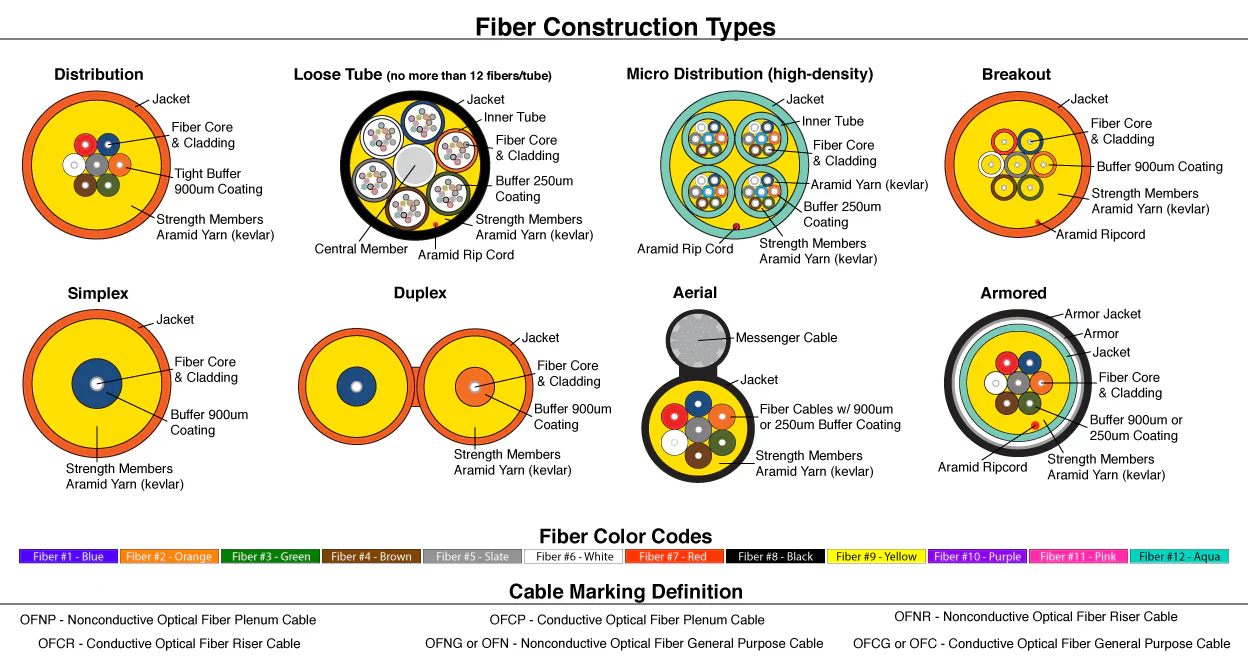

Apa yang Sebenarnya Ada di Dalam Setiap Kabel

Kabel induk MPO standar biasanya menggabungkan 12 hingga 144 serat di dalam jaket-lapis gandanya. ItuKabel patch serat MTP/MPO OM3dalam bentuk standar berukuran diameter luar kira-kira 3,0 mm. Kedua ujungnya dibuat-diakhiri oleh pabrik dengan-ferrule MT yang dipoles - 8 presisi, 12, atau 24 serat per konektor - dan setiap rakitan dikirimkan dengan laporan pengujian individual yang menunjukkan kehilangan penyisipan per saluran. Konstruksinya sengaja dibuat minimalis: perlindungan yang cukup untuk jalur dalam ruangan yang terkendali, yang menjaga bobot tetap rendah dan memudahkan penanganan dalam baki kabel yang padat.

Kabel patch MPO/MTP berlapis baja memperkenalkan tabung baja bergelombang atau pelindung aluminium yang saling mengunci antara bundel serat dan jaket luar. Beberapa desain melapisi benang aramid di atas bagian berkekuatan baja, mendorong ketahanan terhadap benturan hingga kira-kira sepuluh kali lipat dari konstruksi standar. Hal ini meningkatkan diameter luar menjadi 4,0–5,0 mm dan menambah bobot. Namun, desain lapis baja modern tetap fleksibel. Kabel MPO lapis baja-yang dirancang dengan baik dapat mencapai radius tekukan minimum sekitar 50 mm, yang dapat diterapkan di sebagian besar lingkungan pemasangan kabel terstruktur. Pembeda utama dalam produksi adalah apakah lapisan penyangga berada di antara pelindung dan pita serat - tanpa lapisan tersebut, pelindung yang kaku dapat menekan serat pada titik tekukan dan menimbulkan kerugian-tikungan mikro yang tidak akan muncul dalam pengujian-kerugian penyisipan kabel lurus.

Apakah Armor Membebani Sinyal Anda?

Jaket lapis baja itu sendiri tidak secara langsung meningkatkan kerugian penyisipan pada antarmuka konektor. Kehilangan penyisipan bergantung pada geometri ferrule, keselarasan serat, dan-kualitas poles permukaan akhir - bukan pada apa yang membungkus badan kabel. Konektor MTP-loss rendah pada rakitan lapis baja masih mencapai 0,15–0,25 dB per pasangan yang dikawinkan jika diproduksi dengan benar, identik dengan konektor yang sama pada trunk standar. Pada panjang gelombang 400G SR4, kedua jenis kabel yang menggunakan tingkat konektor setara menghasilkan kerugian yang identik secara fungsional - biasanya 0,15–0,35 dB untuk rakitan OM4 multimode.

Armor yang dapat menimbulkan penalti adalah-pembengkokan mikro. Jika tabung baja diproduksi dengan buruk atau kabel dirutekan dengan tikungan yang lebih ketat dari batas minimum yang ditentukan, pelindung akan menekan pita serat dan pelemahan tikungan mikro akan terjadi. Ini adalah masalah kualitas manufaktur dan masalah disiplin pemasangan, bukan merupakan sifat yang melekat pada konstruksi lapis baja. Saat mengevaluasi kabel MPO lapis baja, selalu minta data-uji redaman tekukan - bukan hanya sertifikat kerugian-penyisipan statis. Vendor mana pun yang hanya memberikan-nomor kehilangan kabel lurus mungkin menyembunyikan masalah-tikungan mikro. Untuk pemahaman yang lebih mendalam tentang bagaimana kualitas serat mempengaruhi anggaran kerugian, berikut iniPerbandingan serat multimode OM1 hingga OM5memberikan konteks yang berguna tentang bandwidth modal dan karakteristik atenuasi di berbagai kelas serat.

Ini juga berarti bahwa untuk setiap segmen tautan yang anggaran kehilangan optiknya terbatas - seperti jangkauan 400G SR4 yang panjang mendekati batas OM4 100-meter - Anda harus memperhitungkan risiko pelemahan tekukan pada kabel berlapis baja jika jalur peruteannya mencakup belokan yang sempit. Jika jalurnya lurus dan luas, armor tidak akan dikenakan biaya apa pun secara optik. Jika jalur tersebut memaksa kabel melewati beberapa sudut sempit, fleksibilitas yang melekat pada kabel standar sebenarnya dapat menghasilkan kehilangan tautan total yang lebih rendah dalam praktiknya.

Perlindungan Mekanis secara Detail

Kabel induk MPO standar menangani tekanan yang ditemukan di lingkungan pemasangan kabel terstruktur: beban tarik sedang selama tarikan pemasangan, tekanan lateral dari bundel kabel di baki bersama, dan-getaran tingkat rendah dari sistem bangunan. Desain-selubung ganda, diperkuat dengan benang aramid, memenuhi persyaratan mekanis IEC 60794 dan TIA-568 untuk pemasangan kabel di dalam ruangan. Ini bukan kabel yang rapuh - kabel ini hanya dirancang untuk kondisi yang akan ditemui di fasilitas yang dikelola dengan baik.

Rakitan lapis baja mengatasi profil ancaman yang berbeda. Lapisan baja atau aluminium menahan gaya penghancuran yang secara permanen akan merusak bentuk selubung standar. Kursi bergulir di lingkungan-lantai yang ditinggikan, gerobak yang berat di gudang, gigi hewan pengerat di fasilitas yang pengendalian hamanya tidak sempurna - ini bukan risiko teoretis; ini adalah mode kegagalan terdokumentasi yang sering ditemui oleh tim pemeliharaan fiber. Beberapa desain MPO lapis baja mampu menahan gaya tumbukan lateral lebih dari 1.000 N, lima hingga sepuluh kali lipat kapasitas konstruksi standar. Kisaran suhu yang diperluas (−40 derajat hingga +75 derajat versus −20 derajat hingga +60 derajat untuk batang dalam ruangan pada umumnya) semakin membedakan keduanya untuk penerapan apa pun di luar ruangan yang dikontrol iklim.

Saat menilai apakah segmen tertentu memerlukan pelindung, hitung faktor risiko fisik di sepanjang jalur sebenarnya kabel: paparan terhadap benturan atau benturan, aktivitas hewan pengerat atau hama yang terdokumentasi, perubahan suhu atau kelembapan yang melebihi norma di dalam ruangan, dan apakah gaya perutean membengkok lebih dari 50 mm. Dua atau lebih faktor-faktor ini pada satu segmen jalur menjadi alasan kuat untuk konstruksi lapis baja. Jika jalurnya sepenuhnya tertutup,-terkendali iklim, dan bebas dari bahaya mekanis, kabel utama standar memberikan kinerja optik yang sama dengan jumlah dan biaya yang lebih sedikit.

Polaritas dan Kompatibilitas

Rakitan MPO lapis baja dan standar mengikuti metode polaritas TIA-568 yang sama - Tipe A (lurus-tembus), Tipe B (terbalik), dan Tipe C (berpasangan-flip). Lapisan pelindung tidak memengaruhi penyelarasan pin, konfigurasi gender, atau interoperabilitas konektor. Kabel MPO-12 lapis baja betina dipasangkan dengan panel adaptor MPO-12 standar jantan tanpa masalah kompatibilitas apa pun, dan Anda dapat dengan bebas mencampur segmen lapis baja dan standar dalam tautan yang sama selama jumlah serat, jenis polaritas, dan tingkat kecocokan konektor.

Satu pertimbangan praktis yang perlu diperhatikan: karena kabel lapis baja lebih kaku, rencanakan orientasi konektor dengan hati-hati dalam wadah yang rapat. Kunci-naik ke bawah-perkawinan di tempat yang padat penduduknyaPanel adaptor serat optik MPO/MTPmungkin memerlukan jarak tambahan jika pelindung kabel mencegah tikungan tajam yang mudah ditangani oleh kabel standar. Ini bukan masalah kompatibilitas - ini adalah detail perencanaan pengelolaan kabel yang dapat menghemat banyak frustrasi selama pemasangan jika ditangani pada gambar ketinggian rak sebelum kabel tiba di lokasi.

Untuk aplikasi breakout di mana trunk MPO dimasukkan ke dalam koneksi dupleks individual,Kabel harness MTP/MPO ke SC atau LCmemberikan transisi, dan evaluasi lapis baja-vs-standar yang sama berlaku untuk segmen terobosan berdasarkan lingkungan fisiknya.
