Perbedaan ODF Vs Patch Panel Pada Jaringan Fiber Optic

Bingkai Distribusi Optik (ODF) dan panel patch serat optik keduanya menampung adaptor, mengatur kabel, dan dipasang di dalam rak 19 inci. Dari luar, keduanya terlihat dapat dipertukarkan. Sebenarnya tidak. Masing-masing menangani tahap konektivitas fiber yang sangat berbeda, dan memasang perangkat yang salah di titik yang salah dalam topologi Anda biasanya berarti mencabutnya nanti.

Apa Sebenarnya Bingkai Distribusi Optik (ODF) itu?

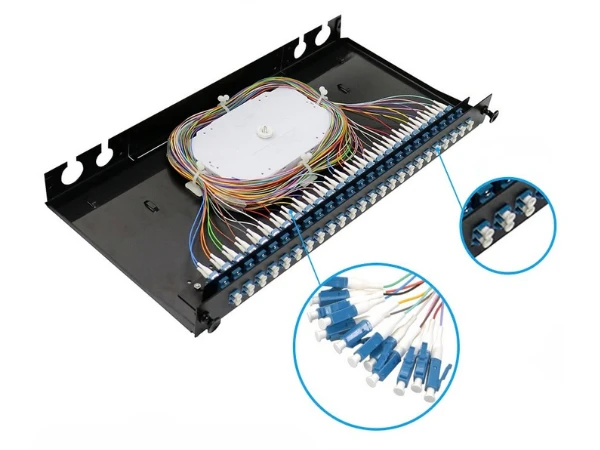

ODF adalah tempat kabel serat optik luar pabrik (OSP) memasuki fasilitas dan diatur untuk distribusi internal. Saat kabel utama berlapis baja 288-berserat datang dari jalan, kabel tersebut tidak dicolokkan langsung ke sakelar. Serat tersebut memasuki ODF, di mana teknisi mengupas jaket luar, memisahkan helai serat individu, dan menyambungkan masing-masing helai serat ke dalamkuncir serat optikyang menyediakan titik akhir dengan konektor (biasanya SC, LC, atau FC) untuk penyambungan-silang ke kabel distribusi internal. Dalam banyak penerapan FTTH, ODF juga menampung modul splitter PLC yang membagi serat pengumpan tunggal menjadi beberapa cabang pelanggan sebelum cabang tersebut meninggalkan frame.

Semua pekerjaan penyambungan itu memerlukan lingkungan yang dilindungi. Penutup ODF melindungi sambungan fusi yang halus dari debu, kelembapan, getaran, dan kontak yang tidak disengaja, sementara baki sambungan yang dapat digeser-keluar membuat setiap titik sambungan dapat diakses untuk pengujian OTDR tanpa mengganggu serat yang berdekatan. Panduan pengelolaan kabel terpadu menerapkan radius tekukan minimum pada setiap helai, yang lebih penting daripada yang disadari kebanyakan orang ketika ratusan serat berbagi satu rangka. ODF-berdiri di lantai dapat menampung 576, 864, atau lebih dari 1.000 koneksi melalui konfigurasi baki modular-alasannya Anda akan menemukannya di kantor pusat operator dan fasilitas pintu masuk kampus tempat puluhan kabel utama berkumpul.

Apa itu ODF dan IDF?

ODF (Optical Distribution Frame) adalah perangkat manajemen serat optik yang digunakan untuk mengakhiri, menghubungkan, dan melindungi kabel serat optik di lingkungan telekomunikasi dan pusat data. IDF (Intermediate Distribution Frame) adalah titik distribusi jaringan sekunder yang memperluas konektivitas dari Main Distribution Frame (MDF) ke lantai atau zona individual di dalam gedung. ODF mengelola sinyal serat optik, sementara IDF mendistribusikan koneksi jaringan ke pengguna akhir.

Apa Fungsi Panel Patch Serat Optik?

Panel patch serat optik adalah penutup-yang dipasang di rak yang menampilkan deretan adaptor (LC duplex, SC simplex, MTP/MPO) pada pelat-yang menghadap ke depan. Di belakang pelat,-kabel utama yang telah diakhiri sebelumnya atau serat distribusi berkuncir terhubung ke bagian belakang setiap adaptor. Seorang teknisi dengan 3 meterkabel patch serat optikdicolokkan ke sisi depan dan melengkapi sirkuit ke peralatan aktif-saklar, server, konverter media.

Tidak ada alat penyambung fusi, tidak ada baki sambungan. Hubungkan kabel patch untuk membuat server baru online, cabut untuk menonaktifkannya. Pemindahan, penambahan, dan perubahan (MAC) terjadi dalam hitungan detik. Panel kepadatan tinggi-modern mengemas 24 port dupleks LC (48 serat) ke dalam satu unit rak, dengan desain kaset MTP yang mendorongnya hingga 96 atau 144 serat per unit. Di pusat data yang setiap unit rak mewakili biaya real estate, kepadatan tersebut mendorong sebagian besar keputusan pembelian.

Perbedaan Utama Antara ODF dan Panel Patch

ODF adalah kabel mentah dari luar pabrik yang diakhiri secara permanen melalui sambungan penyambungan fusi-yang mungkin tidak tersentuh selama satu dekade. Panel patch sepenuhnya berbasis konektor-: setiap koneksi dirancang untuk dibuat dan diputuskan dengan tangan, sesering yang diminta jaringan. Perbedaan antarakuncir serat dan tali tempelmencerminkan kesenjangan permanen-versus-fleksibel yang sama pada tingkat komponen.

Lokasi, konstruksi, dan kapasitas semuanya mengikuti fakta tersebut. ODF berada di fasilitas pintu masuk kabel, kerangka distribusi utama, dan-ruang pertemuan-yang dibangun dengan penutup baja-berat, pelepas regangan terintegrasi, dan ruang perutean yang luas karena menangani bagasi luar ruangan yang berlapis baja. Panel patch berada di dalam rak peralatan di samping sakelar dan router, dipasang lebih ringan dan-rel-geser, karena tugasnya adalah pengelolaan kabel patch yang bersih dalam lingkungan dalam ruangan yang terkendali. Dan meskipun instalasi ODF dapat mengelola ribuan helai serat di beberapa bingkai, panel patch mengoptimalkan port-per-kepadatan rak-kepadatan unit-total serat yang lebih sedikit, dikemas cukup rapat untuk melayani seluruh lemari peralatan tanpa membuang ruang vertikal.

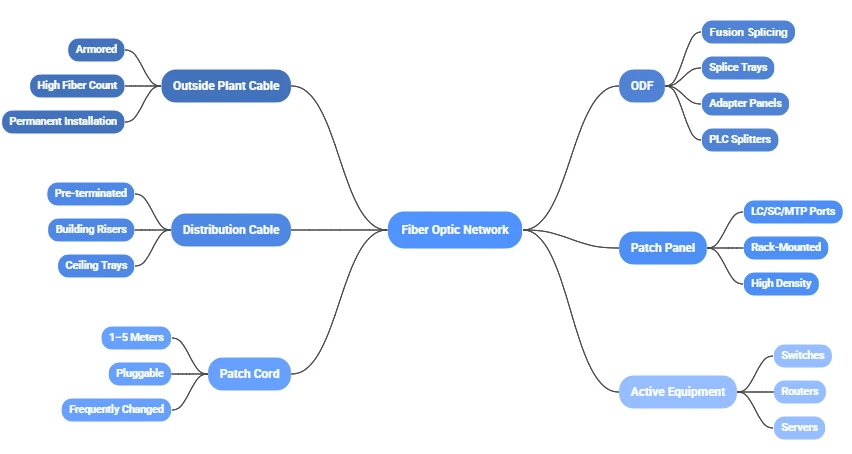

Dimana Masing-masing Cocok dalam Penerapan Nyata

Dalam jaringan FTTH atau FTTP pada umumnya, ODF{0}}tingkat operator berada di kantor pusat atau kabinet lapangan. Ia menerima kabel pengumpan dari tulang punggung, menyambungkannya ke serat distribusi, dan sering kali menjadi rumahPemisah serat optik PLCyang membagi satu serat hulu menjadi 16 atau 32 cabang pelanggan. Dari sana, kabel distribusi menyebar ke-terminal di permukaan jalan dan lokasi pelanggan.

Pusat data bekerja sebaliknya. Serat utama dari tulang punggung kampus berakhir di ODF di ruang masuk serat utama, namun tindakan sehari-hari terjadi di tingkat baris, dengan panel patch berkepadatan tinggi memberikan administrator koneksi port yang mereka pasang dan cabut seiring pergeseran beban kerja. Kantor cabang atau pemasangan-satu lantai-menyederhanakan segalanya: jika penyedia layanan mengirimkan serat-yang sudah diputus, panel patch-yang dipasang di dinding akan menangani seluruh situs tanpa penyambungan sama sekali.

Sebagian besar jaringan-yang dirancang dengan baik menggunakan keduanya secara bersamaan. ODF menangani penghentian kabel utama dan koneksi-silang-jangka panjang; panel patch menyediakan konektivitas-meter terakhir yang fleksibel ke port peralatan. Pendekatan berlapis ini mengisolasi lingkungan sambungan sensitif dari penambalan sehari-hari, sehingga mengurangi risiko kerusakan serat yang tidak disengaja. Hal ini juga berarti bahwa ketika perluasan jaringan tiba-switch baru, deretan server baru-satu-satunya perangkat keras yang perlu diubah adalah pada tingkat panel patch, bukan di dalam ODF.

Mengapa Kualitas Konektor Membentuk Seluruh Sistem

ODF dan panel patch mendapatkan sebagian besar perhatian dalam diskusi perencanaan, namun konektornya melakukan pekerjaan optik sebenarnya. Port adaptor, terminasi pigtail, permukaan sambungan kabel patch-semuanya menambah kerugian penyisipan, dan kerugian tersebut terakumulasi. Dalam ODF 144-serat yang melayani pemisahan FTTH padat, perbedaan 0,1 dB per konektor terakumulasi dengan cepat di ratusan pasangan yang dikawinkan.

Sebagian besar kesenjangan kinerja antara konektor yang baik dan konektor yang buruk terletak pada ferrule. Keramik zirkonia yang dipoles secara presisi menjaga inti serat tetap selaras dalam toleransi sub-mikron; permukaan akhir yang penyelesaiannya buruk menghasilkan lonjakan return loss yang menurunkan-sinyal berkecepatan tinggi-khususnya pada 100G-dan-tautan koheren di atas yang setiap sepersepuluh dB dihitung. Di dalam ODF, kualitas konektor jauh lebih penting daripada panel patch, karena kuncir yang telah disambung-dan dipasang di adaptornya dimaksudkan untuk bertahan selama masa pakai pabrik kabel. Burukkonektor serat optikterkubur di dalam baki sambungan bukanlah sesuatu yang Anda tukar pada Selasa sore.

Faktor bentuk juga berperan dalam kepadatan.Konektor LC dengan ferrule 1,25 mmmenghasilkan sekitar dua kali lipat jumlah port per unit rak dibandingkan dengan faktor bentuk 2,5 mm SC, itulah sebabnya LC mendominasi panel patch pusat data modern dan semakin banyak muncul di bagian adaptor ODF. SC dan FC masih bertahan di pabrik telekomunikasi lama yang kompatibilitasnya lebih besar daripada peningkatan kepadatan.

Mencocokkan Peralatan yang Tepat dengan Skala Jaringan Anda

Tautan kantor cabang 12-fiber dan headend operator 1.500-fiber hampir tidak memiliki kesamaan dari sudut pandang perangkat keras, dan spesifikasi yang berlebihan akan membuang-buang uang sama andalnya dengan spesifikasi yang terlalu rendah menyebabkan pemadaman listrik.

Pada ujung yang lebih ringan-kurang dari 48 serat-panel patch-pemasangan dinding atau rak 1U-pemasangan menangani pekerjaan itu sendiri. Kantor SOHO yang terhubung ke GPON ONT, misalnya, mungkin hanya memerlukan panel terminasi fiber 4{10}} atau 8{11}}port di dekat titik masuk gedung. Kabel tiba dalam keadaan terminasi, jadi tidak ada yang perlu disambung dan tidak ada alasan untuk berinvestasi pada infrastruktur tingkat ODF.

Setelah jumlah serat mencapai kisaran 48-hingga-288, satu panel patch tidak akan mampu melakukannya. Kampus perusahaan multi-lantai atau node ISP regional pada skala ini mendapat manfaat dari memasangkan ODF khusus di fasilitas pintu masuk utama dengan panel patch yang dipasang di rak di setiap lemari IDF. ODF menyediakan lapisan sambungan silang yang bersih untuk sambungan utama, sedangkan panel hilir memungkinkan staf TI lokal mengubah rute sambungan tanpa harus membuka baki sambungan. Memilih yang benarjenis konektor serat optikdi setiap tingkat-pemolesan APC untuk-umpan pemisah jarak jauh, UPC untuk-tautan data jangkauan pendek-mencegah masalah pantulan yang mengalir antar lapisan. Ini juga merupakan skala di mana pelabelan dan dokumentasi mulai membuahkan hasil; tanpa peta port yang jelas yang menghubungkan posisi sambungan ODF ke port panel patch hilir, pemecahan masalah satu link yang gagal dapat memakan waktu sepanjang sore.

Di luar beberapa ratus serat, ODF menjadi infrastruktur bangunan permanen. Pusat data skala besar dan kantor pusat telekomunikasi pada skala ini memerlukan sistem-floor standing modular dengan baki sambungan yang dapat ditumpuk, saluran perutean terintegrasi, dan panel adaptor akses-depan yang memungkinkan pemeliharaan-lorong panas tanpa mengganggu koneksi yang berdekatan. Perangkat keras yang dipasang di sini diperkirakan akan bertahan 15 hingga 20 tahun. Nilai-tinggikuncir mode tunggaldan adaptor{0}}yang diuji oleh pabrik pada tingkat ODF lebih mahal di muka, namun menghilangkan aliran panggilan pemecahan masalah lapangan yang dihasilkan komponen murah dari waktu ke waktu.

Manajemen Kabel: Faktor Terabaikan yang Memperpanjang Umur Perangkat Keras

Bagaimana serat disalurkan melalui ODF atau panel patch mempengaruhi kinerja sama seperti perangkat keras itu sendiri. Pelanggaran radius tikungan, kabel patch yang kusut, dan penyimpanan yang sempit semuanya menyebabkan kerugian yang muncul di jejak OTDR tetapi jarang disalahkan pada penyebab yang benar.

Serat mode tunggal (standar G.652) memiliki radius tekukan minimum sekitar 15 mm, dan pelanggarannya akan mengakibatkan hilangnya tikungan makro yang secara diam-diam menghabiskan anggaran tautan Anda. Di dalam ODF, zona risiko tertinggi-adalah titik keluar pigtail tempat serat melingkar dari baki sambungan ke panel adaptor dan area penyimpanan kendur tempat kelebihan serat digulung. Saluran perutean melengkung dan-penahan kumparan model mandrel dalam-ODF yang dirancang dengan baik menjaga setiap untaian tetap berada di atas radius minimum-bahkan saat teknisi menggeser baki keluar untuk pemeliharaan dan mendorongnya kembali.

Pada panel patch, masalahnya beralih dari tikungan internal ke manajemen kabel eksternal. Panel LC 48-port di pusat data yang sibuk mengumpulkan lusinan kabel yang mengalir dari permukaan depannya, dan tanpa pengelola kabel horizontal dan vertikal, kabel tersebut akan kusut, menyeret badan konektor, dan memuat pegas ferrule dengan gaya lateral yang konstan. Tekanan mekanis tersebut mempercepat keausan bagian akhir-permukaan dan secara bertahap meningkatkan kehilangan penyisipan-masalah yang dapat dicegah sepenuhnya oleh pengikat Velcro, loop servis yang tepat, dan pelabelan yang konsisten jika disiplin diterapkan sejak hari pertama.

Tata letak ODF juga mempengaruhi seberapa sering konektor terganggu di bagian hilir. Ketika serat utama memiliki kendur layanan yang memadai dan jalur perutean yang bersih, pengujian OTDR dan sambungan pemeliharaan terjadi tanpa menarik atau memutar serat apa pun. Setiap kali konektor tertekan, dicabut, dan-dipasang kembali, permukaan ujungnya terkena kontaminasi dan-goresan mikro. Mendesain untuk-akses berkekuatan rendah sejak awal berarti lebih sedikit tindakan pemeliharaan-dan lebih sedikit tindakan pemeliharaan berarti masa pakai konektor lebih lama.

Menyatukan Semuanya

ODF atau panel patch bukanlah keputusan salah satu/atau untuk sebagian besar jaringan-ini adalah pertanyaan tentang perangkat mana yang digunakan. ODF mengakhiri kabel utama dan menyediakan-koneksi silang-jangka panjang. Panel patch memberi teknisi lapisan patching yang fleksibel di dekat peralatan. Mendapatkan topologi yang benar adalah langkah pertama.

Langkah kedua adalah segalanya: kualitas ferrule dan kualitas poles yang disesuaikan dengan setiap lapisan, ukuran penutup berdasarkan jumlah serat sebenarnya, bukan hanya dugaan, dan perutean kabel yang melindungi konektor dari tekanan mekanis yang tidak perlu. Tidak ada satu pun dari hal tersebut yang merupakan pekerjaan glamor, namun inilah perbedaan antara pabrik serat yang beroperasi dengan bersih selama 15 tahun dan pabrik yang menghasilkan panggilan layanan setiap triwulan.
