Apa itu MDU? (Konsep)

MDU adalah singkatan dari Multi-Unit Tempat Tinggal. Dalam industri telekomunikasi dan jaringan, istilah ini mengacu pada sebuah bangunan dengan banyak rumah tangga mandiri. Contoh umum termasuk gedung apartemen, asrama mahasiswa, hotel, dan gedung perkantoran.

Istilah serat MDU atau serat optik MDU mengacu pada penerapan jaringan serat-ke-the-rumah (FTTH) untuk bangunan multi-rumah tangga ini. Ini adalah metode penerapan yang berbeda dibandingkan pemasangan kabel untuk rumah terpisah (SDU, Single-Dwelling Unit):

Perbandingan	SDU	MDU
Distribusi Pengguna	Tersebar, satu rumah tangga per bangunan	Terkonsentrasi, beberapa unit per gedung
Penggunaan Kabel	Kabel khusus per rumah tangga	Tulang punggung bersama, tetes bercabang
Metode Pemisahan	Biasanya di luar ruangan	Pemisahan berjenjang di dalam gedung
Kompleksitas Kabel	Sederhana	Membutuhkan perencanaan yang matang

Setelah memahami konsep dasar MDU di bidang telekomunikasi, kini kami memiliki pemahaman yang lebih baik tentang cara menerapkan solusi instalasi serat MDU tertentu.

Masalah apa yang bisa dipecahkan oleh panduan ini untuk Anda?

Ini adalah panduan praktis proyek fiber MDU. Apakah Anda seorang insinyur jaringan yang merencanakan proyek serat optik MDU / agen pembelian yang perlu memahami arti MDU dalam telekomunikasi / manajer properti yang ingin memahami kepanjangan MDU dalam telekomunikasi

Atau sekadar penggemar teknologi yang ingin memahami prinsip pemasangan kabel MDU, Anda akan menemukan informasi proyek MDU yang berguna di sini.

saya akan menggunakanProduk Serat Evoluxsebagai contoh karena lini produk kami mencakup peralatan inti untuk pemasangan kabel MDU: konektor serat optik, kabel patch, kuncir, splitter PLC, kotak terminal, dan adaptor-inilah komponen pasif yang paling umum digunakan dalam pemasangan serat MDU.

Strategi apa yang harus digunakan untuk berbagai ukuran MDU?

Memahami ukuran MDU Anda sangat penting sebelum kita dapat mulai menerapkan strategi, karena metode penerapannya berbeda-beda. Ini menentukan berapa banyak splitter, kotak terminal, dan kabel serat optik yang Anda perlukan. Proyek telekomunikasi MDU dikategorikan menjadi tiga jenis berdasarkan jumlah lantai dan rumah tangga:

Tipe MDU	Lantai	Satuan	Strategi Pengkabelan	Arsitektur Pemisahan yang Direkomendasikan
MDU-Tingkat Rendah	Kurang dari atau sama dengan 3 lantai	Kurang dari atau sama dengan 12 unit	Terpusat, peralatan di luar gedung	Tahap-tunggal 1:16
MDU-Kebangkitan Menengah	4-10 lantai	12-128 unit	Terdistribusi, ruang peralatan + terminal lantai	Dua-tahap 1:8×1:8
MDU-Ketinggian Tinggi	>10 lantai	>128 unit	Berjenjang, beberapa ruang distribusi	Dua-tahap 1:16×1:8

Seperti apa jaringan MDU Fiber?

Berikut diagram untuk membantu Anda memahami: Jaringan serat optik MDU yang lengkap terdiri dari empat zona, yang membentang dari ujung operator hingga ujung pemilik rumah:

MDU FTTH Cbaling System Architecture

Tugas instalasi fiber MDU adalah menghubungkan keempat zona tersebut dengan menggunakan peralatan yang sesuai.

Konfigurasi apa yang diperlukan untuk ruang peralatan utama?

Apakah Anda ingat ukuran MDU Anda? Kemudian kita bisa mulai memahami cara mengkonfigurasi ruang peralatan utama yang sesuai. Ruang peralatan utama terutama bertanggung jawab atas terminasi serat optik eksternal, perutean utama, dan distribusi, yang berdampak pada kapasitas dan skalabilitas jaringan secara keseluruhan. Saya telah mencantumkan produk yang cocok secara langsung untuk referensi Anda:

Konfigurasi Peralatan yang Direkomendasikan Evolux Fiber

Jenis Peralatan	Spesifikasi	Aplikasi	Mengapa Memilih Ini
Rak-Pasang ODF	4U, 144/288 inti	Sedang-MDU Besar (60-200 unit)	Kapasitas tinggi, ekspansi mudah
Geser-Keluarkan ODF	2U, 48/96-inti	MDU sedang (24-60 unit)	Pengoperasian yang mudah, nilai bagus
Memperbaiki ODF	2U, LC 48-inti/LC 96-inti	MDU kecil (<24 units)	Struktur sederhana, biaya rendah
Dinding-Pemasangan Kotak Fiber	1U/2U, 24/12/48-port	Ruang-skenario terbatas	Tidak diperlukan ruang lantai

ODF (Optical Distribution Frame) adalah peralatan penting di ruang peralatan utama. Panel patch ODF Evolux memiliki beberapa fitur penting: tampilan rapi, kabel yang masuk akal, mudah ditemukan, dan pemasangan sederhana-hal ini sangat penting untuk pemeliharaan selanjutnya.

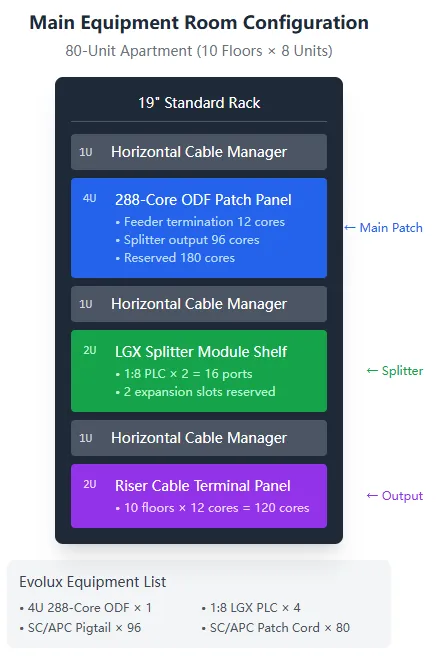

Contoh spesifik dari Evolux: Skema konfigurasi untuk 80-unit gedung apartemen menengah

Jika proyek Anda juga berupa gedung 10 lantai dengan 8 unit per lantai sehingga totalnya 80 unit, maka ruang peralatan utama Anda dapat dikonfigurasi sebagai berikut:

Main Equipment Room Configuration

Daftar peralatan yang digunakan dalam solusi:·

4U 288-ODF pemasangan rak inti × 1
Pembagi PLC LGX 1:8 × 4 (2 digunakan, 2 dalam keadaan siaga)
Kuncir SC/APC 1m × 96
Kabel patch SC/APC 2m × 80
Rak manajemen kabel horizontal 1U × 3

Apa itu pembagi optik PLC? Bagaimana cara menggunakannya dalam MDU?

Operator hanya boleh menyediakan 1-2 fiber optik (setara dengan 1-2 port PON) atau fiber dalam jumlah terbatas, namun kita perlu menyambungkan puluhan bahkan ratusan rumah tangga. Dalam hal ini, pembagi optik digunakan untuk mengatasi masalah ini dengan "mengubah satu menjadi banyak". Pemisah optik PLC menggunakan prinsip pandu gelombang optik untuk "memecah secara seragam" seberkas cahaya menjadi beberapa berkas. Misalnya, splitter 1:8 memiliki 1 input dan 8 output, dengan masing-masing output memiliki sekitar 1/8 kekuatan sinyal aslinya.

Skenario aplikasi yang berbeda memerlukan penggunaan splitter dengan tipe paket yang sesuai:

Jenis Paket	Karakteristik Ukuran	Tempat Memasang	Kapan Digunakan
Serat Telanjang	Terkecil	Membutuhkan perlindungan tambahan	Skenario penyambungan khusus
Tabung Baja Mini	3x40mm	Di dalam kotak terminal	Pilihan pertama untuk pemisahan lantai
Kotak ABS	100×80×10mm	Instalasi mandiri	Lokasi outdoor atau luas
Kaset LGX	Modul standar	Di dalam rak ODF	Pemisahan ruang peralatan utama
Pasang-Kartu	Berukuran-kartu	Slot kotak distribusi	Kotak distribusi lantai

Tabel Referensi Rasio Pemisahan:

Rasio Terpisah	Kerugian Teoretis	Kerugian Sebenarnya	Aplikasi
1:2	3,0dB	3,2-3,8dB	Pra-tahap bertingkat
1:4	6,0dB	6,5-7,2dB	MDU-tingkat rendah yang kecil
1:8	9,0 dB	9,5-10,5dB	MDU sedang, paling umum
1:16	12,0dB	12,5-13,5dB	Pemisahan terpusat
1:32	15,0dB	15,5-17,0dB	Pemisahan primer MDU yang besar
1:64	18,0dB	18,5-20,5 dB	Skenario-kepadatan ultra tinggi

Haruskah Anda memilih pemisahan-tahap atau dua-tahap?

Pemisahan satu-tahap melibatkan penempatan pemisah besar (misalnya 1:32) di ruang bawah tanah, yang secara langsung membagi serat ke setiap rumah tangga menjadi 32 jalur. Pendekatan ini memiliki struktur yang sederhana dan memiliki titik pemisahan yang lebih sedikit, namun pemasangan kabelnya rumit karena meningkatnya jumlah kabel serat optik.

Pemisahan dua-tahap melibatkan penempatan pemisah 1:8 di ruang bawah tanah, dan kemudian pemisah 1:8 lainnya di setiap lantai, yang secara efektif melayani 8 x 8=64 rumah tangga. Metode ini memerlukan lebih sedikit kabel serat optik dan lebih fleksibel, namun tahap pemisahan tambahan meningkatkan kehilangan serat sekitar 10dB.

Two-Level Splitting Architecture

Untuk MDU yang memiliki lebih dari 30 rumah tangga, kami merekomendasikan pemisahan dua{1}}tahap. Ini adalah pendekatan utama untuk instalasi serat MDU.

Bagaimana cara memilih kotak terminal?

Area pengkabelan lantai adalah "titik persimpangan" kabel optik backbone vertikal dan kabel drop horizontal-kabel optik di riser "mendarat" di sini, dan kemudian bercabang menjadi beberapa kabel optik yang menghubungkan ke setiap rumah tangga.

Kotak Terminal Dalam Ruangan

Produk	Jumlah Pelabuhan	Dimensi (mm)	Fitur	Aplikasi
Kotak Terminal Mini	2-pelabuhan	86×86×23	Sangat-tipis,-dipasang di dinding	Pintu masuk pelanggan
Kotak Terminal Standar	4-pelabuhan	120×80×25	Pemasangan di dinding-, finishing putih	Pelanggan/lantai kecil
Kotak Terminal Sedang	8-pelabuhan	180×120×35	Baki sambungan bawaan-	Distribusi lantai
Kotak Terminal Besar	Pelabuhan 16/24	280×200×50	Bisa pemisah rumah	Distribusi utama lantai

Kotak Terminal Tahan Air Luar Ruangan

Jika lemari telekomunikasi lembab, atau titik distribusi berada di luar ruangan, gunakan jenis kedap air:

Produk	Jumlah Pelabuhan	Peringkat Perlindungan	Aplikasi
Kotak Tahan Air 8 Port	8-pelabuhan	IP65	Lingkungan lembab/semi-luar ruangan
Kotak Tahan Air 16 Port	16-pelabuhan	IP65	Distribusi lantai luar ruangan
Kotak Tahan Air 24 Port	24-pelabuhan	IP65	Lantai besar/multi-operator

Diagram Pemasangan Kotak Terminal Lantai:

Floor Distribution Terminal Configuration

Bagaimana cara memilih kabel serat optik? Jenis apa yang harus digunakan untuk lokasi berbeda?

Pemilihan kabel MDU memerlukan pertimbangan lokasi pemasangan, persyaratan jumlah inti, dan peringkat{0}tahan api. Berbagai jenis kabel serat optik digunakan di berbagai bidang:

Kabel Tulang Punggung Riser

Model Produk	Jumlah Inti	Jenis Serat	Jaket	Peringkat Kebakaran	Aplikasi
GJFJV	2-24 inti	G652D/G657A1	LSZH	Anak tangga	Pilihan pertama riser dalam ruangan
GJSFJV	6-24 inti	G657A1	LSZH+Pita Baja	Anak tangga	Ketika perlindungan ekstra diperlukan
GYFTY	12-288 inti	G652D	PE	Dinilai-di luar ruangan	Luar ruangan ke pintu masuk gedung

Kabel Distribusi Horisontal

Model Produk	Jumlah Inti	Jenis Serat	Jaket	Fitur	Aplikasi
GJXZY	2-24 inti	G657A2	LSZH	Tabung-mikro, fleksibel	Distribusi lorong
GJPFXJH	12-48 inti	G657A	LSZH	Buffer ketat multi-inti	lantai FTTB

Jatuhkan Kabel

Model Produk	Jumlah Inti	Diameter Luar	Jenis Serat	Jaket	Aplikasi
GJXFH (Kupu-Kupu)	1-4 inti	2x3mm	G657A1/A2	LSZH	Penurunan dalam ruangan
GJXFH (Mandiri-Mendukung)	1-4 inti	2x5mm	G657A2	LSZH+Kawat Baja	Penurunan dari udara
GJYXFCH	2-12 inti	Bulat	G657A2	LSZH	Udara/luar ruangan
Penyangga Ketat	1-2 inti	3.6-4.8mm	G657A1	LSZH-OFNP	Kabel dalam ruangan

Apakah MDU memerlukan kabel serat optik G657 untuk pemasangan di rumah?

Seri G657 adalah "serat-tidak sensitif terhadap tekukan", artinya dapat beroperasi dengan radius tekukan yang sangat kecil tanpa meningkatkan kerugian. Hal ini membuatnya ideal untuk sudut lorong dan tikungan saluran yang sempit.

Standar	Radius Tikungan Minimum	Kerugian Tambahan @1550nm	Produk Evolux
G.657A1	10mm	Kurang dari atau sama dengan 0,25 dB @10mm/10 putaran	Kabel jatuh standar
G.657A2	7,5 mm	Kurang dari atau sama dengan 0,03 dB @15mm/10 putaran	Ruang sempit turun
G.657B3	5 mm	Kurang dari atau sama dengan 0,15 dB @5mm/1 putaran	Skenario tikungan ekstrem

Di manakah lokasi kotak terminal serat optik?

Kotak terminal serat optik adalah perhentian terakhir kabel serat optik mencapai rumah pengguna-modem optik (ONT) terhubung di sini.

Pemilihan Kotak Terminal Rumah

Skenario	Produk yang Direkomendasikan	Spesifikasi	Fitur
Perumahan Standar	Kotak Terminal FTTH Mini	2-port, putih	Panel tipe 86-, dipasang di dinding
Perumahan Kelas Atas	Kotak Terminal Tersembunyi	2-port, tersembunyi	Berkoordinasi dengan dekorasi
Pengguna Komersial	Kotak Terminal Standar	4-pelabuhan	Mendukung beberapa ONT atau jalur cadangan
ONT luar ruangan	Kotak Terminal Tahan Air	2-pelabuhan, IP65	Instalasi luar ruangan, tahan air

Lokasi Instalasi dan Diagram Poin Penting:

Home Terminal Box Installation

Konektor dan Adaptor Serat Optik: Aksesori Kecil Ini Sangat Penting

Dalam jaringan serat MDU, konektor dan adaptor, meskipun berukuran kecil, digunakan dalam jumlah besar dan memainkan peran penting-mereka bertanggung jawab untuk mengaktifkan koneksi "plug-and-play" antar serat optik.

Jenis Konektor Umum

Jenis	Penampilan	Penggunaan Utama
SC/APC	Kepala persegi hijau	Standar jaringan PON, diperlukan untuk MDU
SC/UPC	Kepala persegi biru	Skenario non-PON
LC	Kepala persegi kecil	Skenario{0}}kepadatan tinggi, umum di ODF
FC	Kepala berulir bulat	Peralatan warisan

Kami merekomendasikan penggunaan SC/APC dengan konektor hijau secara konsisten. Ini akan membantu menghindari penyisipan yang salah.

Bagaimana dengan MDU besar?

Kita dapat menggunakan-solusi MPO/MTP dengan kepadatan tinggi:

Untuk proyek serat optik MDU besar dengan lebih dari 200 pengguna, konektor-inti tunggal tradisional terlalu tidak efisien. Solusi MPO/MTP Evolux dapat meningkatkan efisiensi penerapan secara signifikan.

Spesifikasi panel patch MPO/MTP

Produk	Spesifikasi	Kepadatan Inti	Aplikasi
Panel Patch MPO/MTP 1U	96 inti	96 core/1U	Distribusi utama MDU sedang
Panel Patch MPO/MTP 1U	144 inti	144 core/1U	Distribusi utama MDU yang besar
Panel Patch MPO/MTP 3U	288 inti	96 core/U	Ekstra-MDU besar
Panel Patch MPO/MTP 4U	384/576 inti	96-144 inti/U	Kelas pusat data

Keuntungan sistem pra--penghentian MPO:

MPO/MTP Pre-Terminated System Architecture

Pertanyaan yang Sering Diajukan

Pencarian Cepat Produk & Perhitungan Kerugian

Bagaimana Cara Memilih Panel Patch ODF?

Skala Pengguna	Produk yang Direkomendasikan	Spesifikasi	Tipe Konektor
<20 units	1U Tetap	24 inti	SC
20-40 unit	Geser 1U-Keluar	48 inti	SC/LC
40-80 unit	Geser 2U-Keluar	96 inti	LC
80-150 unit	Rak 4U-Pasang	144 inti	LC
150-250 unit	Rak 4U-Pasang	288 inti	LC/MPO
250+ unit	MPO Tinggi-Kepadatan	576-inti+	MPO-LC

Bagaimana Cara Memilih Pemisah?

Tahap Pemisahan	Rasio Terpisah	Jenis Paket	Lokasi Instalasi
Tahap Pertama	1:8/1:16	Kaset LGX	rak ODF
Tahap Kedua	1:8	Tabung Baja/Kotak ABS	Kotak terminal lantai
Tahap Tunggal	1:16/1:32	Kotak ABS	Kotak distribusi luar ruangan

Bagaimana Cara Memilih Kabel?

Lokasi Aplikasi	Produk yang Direkomendasikan	Jumlah Inti	Jenis Serat
Pengumpan Luar Ruangan	GYFTY	12-48 inti	G652D
Riser Dalam Ruangan	GJFJV	24-48 inti	G657A1
Lorong Horisontal	GJXZY	12-24 inti	G657A2
Penurunan dalam ruangan	GJXFH/Penyangga Ketat	1-2 inti	G657A1/A2
Jatuhkan di Luar Ruangan	GJXFH Mandiri-Mendukung	1-2 inti	G657A2

Bagaimana Cara Memilih Kotak Terminal?

Lokasi Instalasi	Produk yang Direkomendasikan	Jumlah Pelabuhan	Peringkat Perlindungan
Pintu Masuk Pelanggan	Kotak Terminal Mini	2-pelabuhan	IP20
Lemari Lantai (Dalam Ruangan)	Kotak Terminal Standar	16/8-pelabuhan	IP54
Lemari Lantai (Lembab)	Kotak Terminal Tahan Air	16/8/24-pelabuhan	IP65
Distribusi Luar Ruangan	Kotak Distribusi Tahan Air	Pelabuhan 16/24	IP65

Bagaimana Menghitung Anggaran Kerugian?

Sistem PON memiliki batasan anggaran daya (biasanya 28-32dB). Jika melebihi itu, maka Anda akan putus sekolah. Saat melakukan pemasangan fiber MDU, Anda harus menghitung anggaran kerugian terlebih dahulu.

Sumber Kerugian

Jenis Kerugian	Nilai Khas	Catatan
Kehilangan Serat	0,35-0,4 dB/km	Beberapa ratus meter bangunan menambah 1-2dB
Kerugian Pemisah	10-17dB	Tergantung pada rasio pemisahan
Kehilangan Konektor	0,3-0,5 dB/masing-masing	Setiap titik koneksi dikawinkan
Kerugian Sambungan	0,05-0,1 dB/masing-masing	Dengan kualitas sambungan yang baik

Perhitungan Kerugian Pembagian Dua-Tahap yang Umum

Pemisahan Tahap Pertama (1:8)=10.5 dB

Pemisahan Tahap Kedua (1:8)=10.5 dB

Kehilangan Serat (500m)=0.2 dB

Konektor (6)=2.4 dB

Sambungan (4)=0.3 dB

─────────────────────────────────────

Jumlahnya ≈ 24 dB

Sisakan margin 3-4dBagar tetap sesuai anggaran daya PON.
