“Mengapa jaringan kampus 10G saya masih tertinggal padahal saya menggunakan fiber mode tunggal terbaik?”

Itu adalah pesan panik dari integrator sistem tiga hari sebelum universitasKampus Optik Penuhpenyerahan. Di laboratorium,Mode Tunggal vs Multimodetampak seperti perbandingan lembar spesifikasi sederhana. Di situs kerja nyata? Cerita yang berbeda. Kami telah melihat proyek gagal karena seseorang memasangkan konektor biru UPC ke adaptor hijau APC. Atau meremehkan link budget ONT. Atau menghabiskan anggaran untuk transceiver mode tunggal untuk lari 100 meter yang bisa menggunakan optik multimode yang lebih murah.

Dengan FTTO menjadi standar baru, pemilihan serat telah bergerak jauh melampaui "mode tunggal untuk jangka panjang, singkatnya multimode". Jika pendekatan pemasangan kabel Anda terjebak dalam wilayah buku teks-sejujurnya, Anda mungkin menanam ranjau darat untuk peningkatan di masa mendatang.

Bayangkan ini: kampus dengan 50-gedung yang tidak memerlukan satu pun penggantian kabel selama 20 tahun. Itulah janji yang dirancang dengan baikPanduan pemasangan kabel POLpelaksanaan. Tapi jalan ke sana? Penuh dengan jebakan. LC atau SC/APC? Mode tunggal penuh dalam pengoperasian horizontal, atau pertahankan multimode untuk menghemat modul optik? Satu spesifikasi konektor yang salah tidak hanya menunda timeline Anda. Ini melipatgandakan sakit kepala selama bertahun-tahun.

Mari kita lewati definisi fisika yang telah Anda lihat ratusan kali. Tujuannya di sini: membantu Anda membuat keputusan "melakukannya dengan benar pada kali pertama".

Angka-Angka Yang Sebenarnya Penting

Anda telah melihat grafik perbandingan standar. Diameter inti, panjang gelombang, jarak. Mengerti. Namun grafik tersebut tidak menceritakan kisah sebenarnya: keputusan mode tunggal vs multimode adalah tentang uang. Bukan fisika.

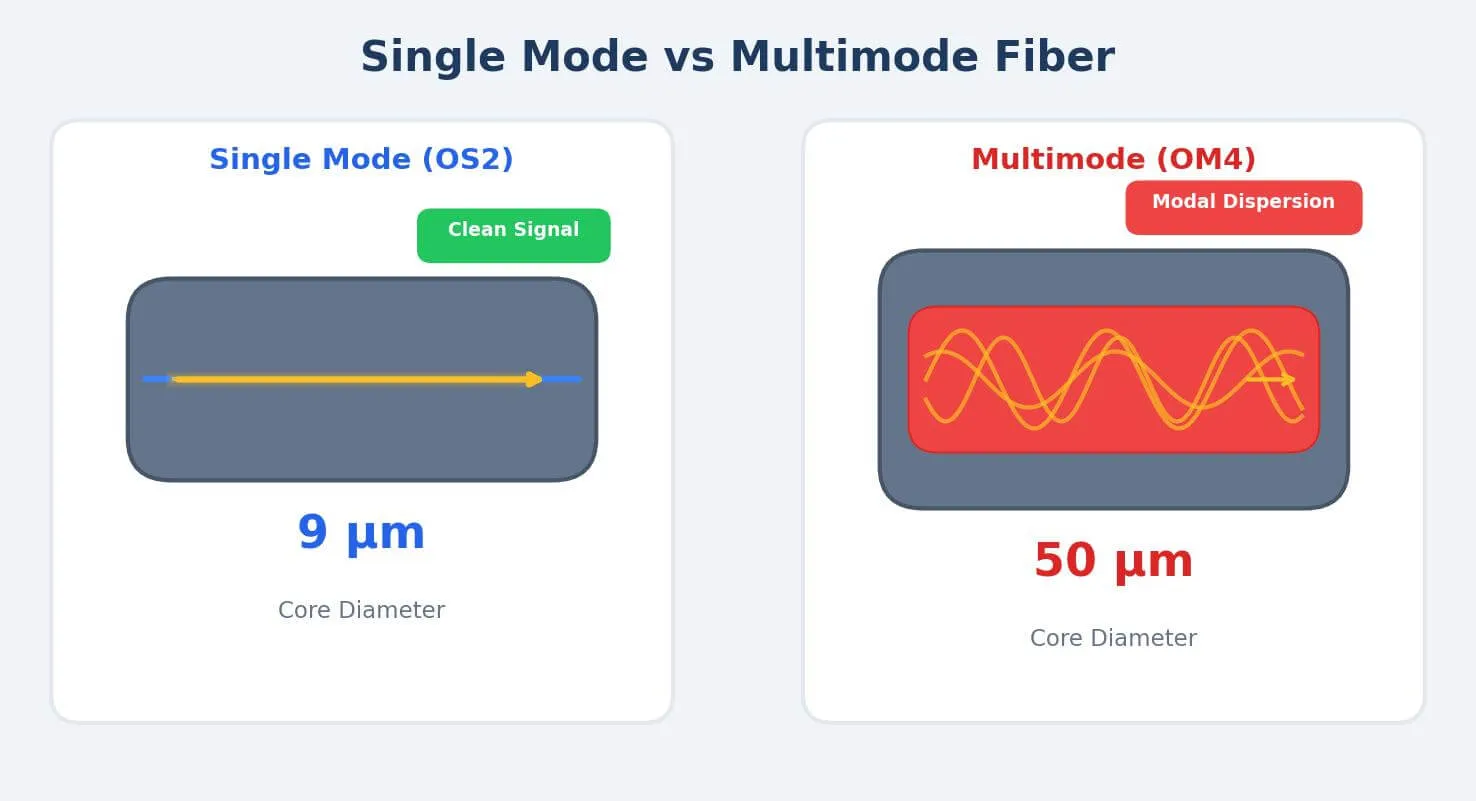

Pikirkan seperti ini. Mode tunggal adalah mobil sport-pancaran cahaya pada inti sangat tipis (9 mikrometer) sehingga rambut manusia terlihat gemuk jika dibandingkan. Sinyal bersih, menempuh jarak 10, 20, 100 kilometer tanpa perlu dorongan. Multimode adalah truk pickup. Inti yang lebih lebar (50 mikrometer-masih lebih tipis dari rambut, namun 6x lebih besar), beberapa berkas cahaya memantul secara bersamaan. Lebih mudah untuk dikerjakan, lebih murah untuk dihubungkan. Tapi pancaran sinar itu mulai mengganggu setelah beberapa ratus meter. Sinyal menjadi keruh.

Lihat jebakannya? Kabel mode tunggal lebih murah. Namun biaya transceiver 3-5x lebih mahal. Untuk kampus 500{10}pelabuhan, perbedaannya mencapai $30.000-50.000 pada optik saja. Dalam proyek-proyek kami pada tahun 2023-2024 di Asia Tenggara, kami telah melihat tim pengadaan kewalahan dengan perhitungan yang tepat – memilih mode tunggal “untuk persiapan di masa depan” dalam jangka pendek, kemudian kewalahan ketika biaya transceiver melebihi anggaran.

Sekarang-Arsitektur POL mengubah segalanya.Kampus Optik Penuhpenerapan menggunakan POLmemerlukanmode tunggal. Tidak ada pilihan yang terlibat. Teknologi ini menggunakan panjang gelombang GPON-division multiplexing-dua panjang gelombang yang bergerak berlawanan arah pada satu untaian serat. Hanya bekerja dengan transmisi bersih mode tunggal.

Jadi jika Anda sedang membangun POL, lewati perdebatan multimode. Tapi Ethernet tradisional? Di situlahPemilihan serat untuk LAN Optikmenjadi rumit.

Mengapa SC/APC Mendominasi POL (Dan Apa Yang Terjadi Jika Anda Mencampur Warna)

Jaringan kampus tradisional terlihat seperti pohon. Sakelar inti di akar, sakelar distribusi di cabang, sakelar akses di setiap lantai. Banyak peralatan, banyak tenaga, banyak barang yang rusak.

POL meratakan hal itu. Satu OLT pusat terhubung melalui splitter pasif ke ONT di setiap meja atau ruangan. Tidak ada saklar perantara. Tidak ada lemari IDF di setiap lantai. Hanya serat, pemisah, titik akhir.

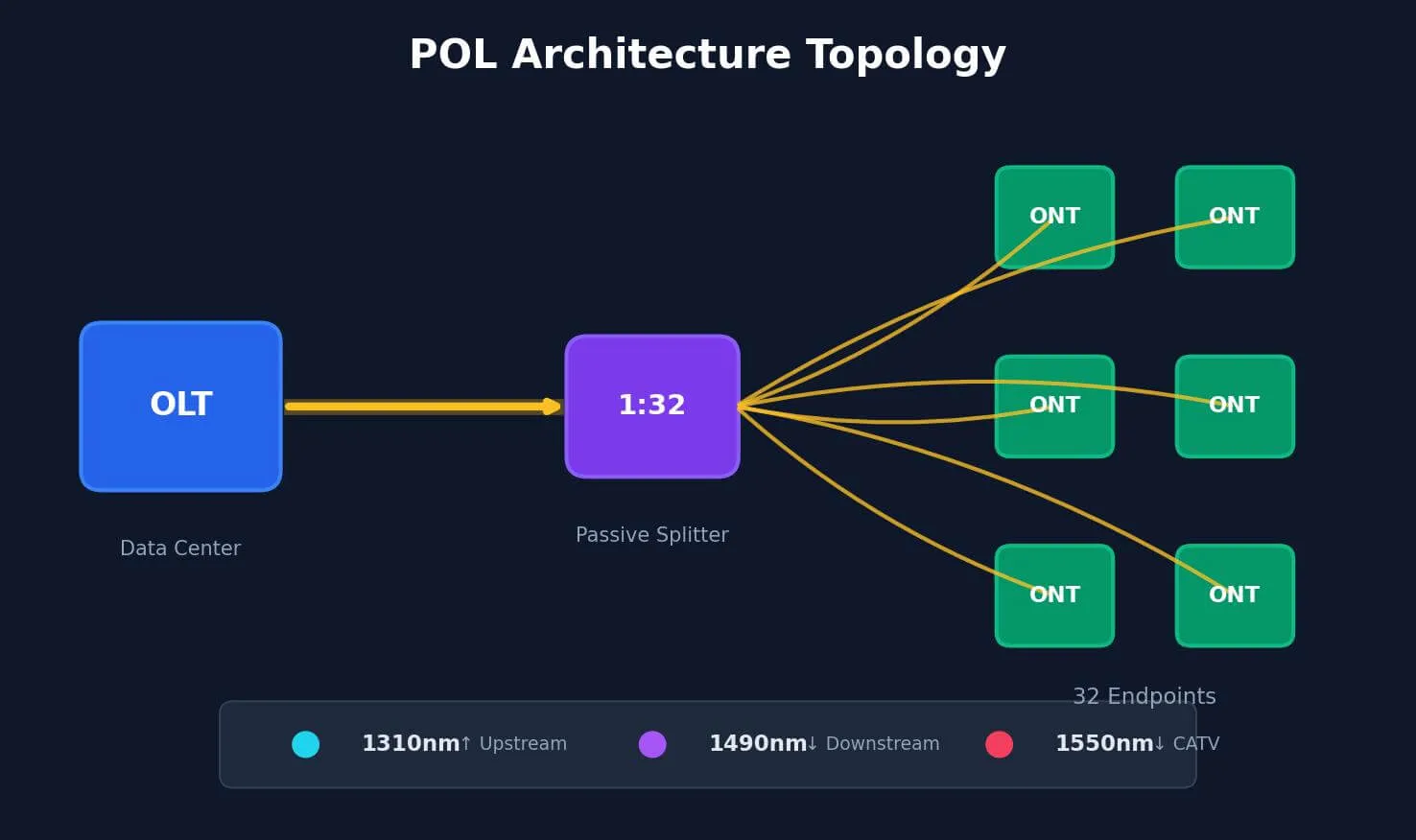

[Pusat Data] → OLT → Serat Tunggal → Pemisah 1:32 → 32 ONT

Hilir: 1490nm|Hulu: 1310nm|Keduanya pada SATU untai serat

Pembaginya sepenuhnya pasif. Tidak ada listrik, tidak ada elektronik, tidak ada yang gagal. Cahaya dari OLT mengenai splitter 1:32 dan terbagi menjadi 32 lokasi. Seperti selang taman dengan alat penyiram 32-arah-kecuali Anda memisahkan sinar laser, bukan tekanan air.

Detail penting yang dilewati sebagian besar panduan: POL menggunakan konektor SC/APC hampir secara universal. "APC" berarti Kontak Fisik Bersudut-ferrule yang dipoles pada sudut 8 derajat, bukan datar. Ketika cahaya mengenai permukaan datar (UPC), sebagian cahaya memantul kembali ke sumbernya. Dalam POL dua arah, pantulan tersebut menimbulkan kebisingan. Di lusinan titik koneksi, kebisingan terakumulasi.

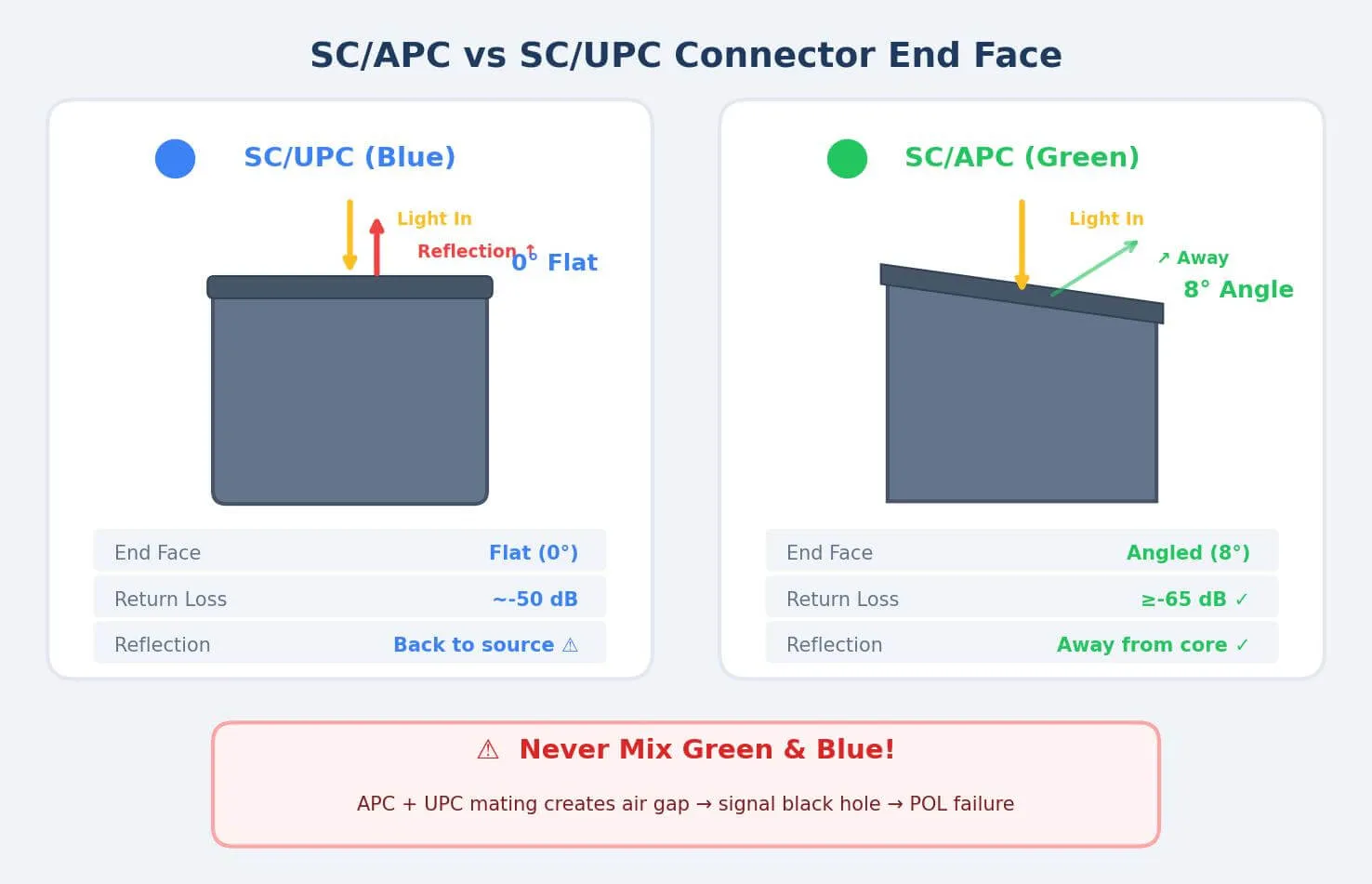

Permukaan APC yang bersudut memantulkan pantulan menjauhi inti. Return loss turun dari ~-50 dB (UPC) menjadi -65 dB atau lebih baik (APC). Kira-kira 30x lebih sedikit cahaya yang dipantulkan sehingga dapat kembali. Dalam istilah POL? Perbedaan antara sinyal bersih dan sinyal terdegradasi.

Dewan Pelatihan Serat Optik TIA menyatakannya secara sederhana: SC/APC adalah standar untuk jaringan optik pasif karena karakteristik return loss penting dalam sistem dua arah. Jangan ragu-menebak ini-lanjutkan SC/APC.

Apa yang terjadi jika Anda mencampur warna hijau dan biru:

Kami melihat ini di proyek hotel pintar GPON tahun lalu. Kontraktor menggunakan SC/APC (hijau) pada-output splitter tingkat lantai-yang benar. Tapi kemudian memberikan kabel patch SC/UPC (biru) ruangan untuk koneksi ONT. Secara fisik, dicolokkan. Secara elektrik? Bencana.

Permukaan miring yang bertemu dengan permukaan datar menciptakan celah udara kecil. Area kontak menyusut hingga hampir tidak ada. Kerugian pengembalian merosot. Daya optik yang dipantulkan memicu-alarm pantulan tinggi di OLT. Lebih buruk lagi-ketika sinyal CATV 1550nm datang dengan daya yang lebih tinggi, pantulan celah udara menyebabkan ONT di ruang tepi offline berulang kali. Para tamu mengeluh. Manajemen panik. Perbaikan ini memerlukan-pencabutan ulang kabel patch untuk 200+ ruangan.

Di semua-jaringan optik, warna hijau-menjadi-biru tidak "sedikit lebih lambat". Itu adalah lubang hitam sinyal. Peningkatan insertion loss sebesar 1dB terlihat kecil-tetapi pada split link 1:64, hal tersebut merupakan hal yang merusak sistem.

Keputusan Penerapan Nyata

Tulang punggung dari pusat data hingga splitter pertama.Ini adalah jalan raya Anda. Semuanya mengalir melaluinya. POL berarti OS2 mode tunggal dengan SC/APC-tanpa diskusi. Namun kualitas kabel, yang sudah-diakhiri vs yang sudah selesai di lapangan-diakhiri, jumlah serat cadangan? Masih ada keputusan yang harus diambil.

Untuk lari di bawah 2 km (sebagian besar tulang punggung kampus), OS2 standar menangani pekerjaan tersebut. Serat premium yang rendah-kerugian? Berlebihan kecuali Anda memaksakan rantai pemisah yang sangat panjang atau merencanakan peningkatan-PON 25G. Kerugian penyisipan per konektor harus tetap di bawah 0,3 dB-tentukan ini di RFQ Anda, wajibkan laporan pengujian.

Kabel utama yang sudah{0}}diakhiri lebih mahal namun menghemat waktu pemasangan. Untuk rumah sakit atau universitas yang menganggap meminimalkan gangguan adalah hal yang penting? Sepadan. Konstruksi baru dengan waktu luang? Penghentian lapangan berfungsi dengan baik. Untuk-penghentian kepadatan tinggi di OLT,konektor serat optikdirancang untuk aplikasi pemasangan di rak-membuat identifikasi dan akses port menjadi lebih mudah selama pemeliharaan.

Kabel distribusi dari splitter ke ONT.

Di sinilahKonektor serat FTTOmenjadi menarik. Bukan satu kabel-32 kabel dari setiap splitter ke 32 lokasi. Kalikan dengan jumlah splitter. Kampus menengah mungkin memiliki 50+ splitter yang melayani 1,500+ titik akhir. Banyak konektor.

SC/APC tetap default. Namun periksa dulu spesifikasi ONT Anda-beberapa model baru menggunakan port LC/APC. Jika ya, Anda dapat menjalankan seluruh kabel yang telah diakhiri LC-(lebih bersih) atau menggunakan adaptor hibrid SC-LC pada splitter (menambahkan titik koneksi). Kami biasanya merekomendasikan opsi pertama. Setiap adaptor merupakan titik kegagalan potensial.

Mengapa kualitas konektor penting dalam skala besar:

Perbedaan 0,1 dB per konektor terdengar sepele. Kalikan dengan ratusan koneksi-bukan itu. Arsitektur POL 1:32 tipikal memiliki anggaran kerugian total ~28 dB. Splitter memakan 15-17 dB. Redaman kabel membutuhkan waktu lebih lama. Itu mungkin menyisakan 8-10 dB untuk semua kerugian konektor. Konektor yang murah membuat Anda melebihi anggaran untuk jangka waktu yang lebih lama.

Tulang punggung Ethernet tradisional (saat Anda tidak melakukan POL).Tidak semua orang siap menghadapi POL. Merenovasi infrastruktur yang ada? Keterbatasan anggaran? Ethernet aktif tradisional masih berfungsi. Keputusan serat berbeda.

Di bawah 300 meter-lantai-ke-lantai, gedung yang berdekatan-Multimode OM4 dengan dupleks LC masuk akal secara ekonomi. Penghematan transceiver (modul SR vs LR) bertambah saat menghubungkan lusinan sakelar. Kalkulusnya terbalik pada 300+ meter. Multimode kesulitan, terutama pada kecepatan yang lebih tinggi.Penggunaan mode tunggal di Jaringan Kampustautan antar-membangun memberikan ruang bandwidth tak terbatas. Instal sekali, dukung 10G, 100G, 400G-apa pun yang berikutnya.

LC/UPC (bukan APC) berfungsi dengan baik untuk Ethernet-ke-titik. Tidak ada WDM dua arah, sehingga biaya APC tambahan dan perawatan penanganan tidak diperlukan.

Koneksi Desktop dan Solusi Zone Enclosure

FTTO berarti serat mencapai meja. Lingkungan yang berbeda dari pusat data. Kabel ditendang. Kursi-kursi berguling di atasnya. Staf kebersihan mengacaukan segalanya. ItuPanduan Pemilihan Konektor Seratuntuk desktop mengutamakan ketahanan.

Serat-tidak sensitif tekukan (BIF) tidak-dapat dinegosiasikan. Serat standar kehilangan sinyal pada tikungan yang sempit. Pegangan BIF menekuk jari-jari hingga 7,5 mm-lebih rapat dari jari kelingking Anda. Kabel patch yang sudah-dipotong (2m, 3m, 5m) menghemat waktu dibandingkan penghentian lapangan di setiap meja. Perbedaan biaya minimal, menghindari variabilitas dari posisi pemasangan yang canggung.

Tantangan kantor terbuka:

Pada proyek untuk perusahaan internet besar-tata letak kantor yang sepenuhnya terbuka-perancang menolak memasang baki kabel yang terlihat pada kolom pendukung. Perutean langsung dari backbone ke setiap meja berarti fiber di mana-mana. Mimpi buruk yang harus dipertahankan.

Solusi kami: Penutup Zona di pleno langit-langit atau di bawah lantai yang ditinggikan. Jalankan batang MPO multi-fiber dari tulang punggung ke setiap kotak zona. Di dalam kotak, keluarkan kabel patch LC Uniboot yang melayani 6-8 stasiun kerja terdekat.

Imbalannya? Saat stasiun kerja bergerak (dan selalu demikian), Anda tidak menyentuh serat tulang punggung di langit-langit. Tukar saja kabel patch 3 meter di kotak zona. Perkiraan klien kami: pengurangan 70% biaya tenaga kerja MAC (pemindahan/penambahan/perubahan). Lebih dari 3 tahun reorganisasi kantor, itu bertambah.

Detail penting: dalam kotak zona ketat, konektor LC Uniboot atau Push-Pull Tab adalah wajib. Saat 12 kabel patch dicolokkan, konektor LC standar tidak memberikan cukup ruang bagi jari untuk melepaskan apa pun. Kami mempelajari hal ini dengan susah payah dalam proyek retrofit-harus mencabut separuh kotak kabel hanya untuk mengakses satu kabel.

Pertanyaan Uang

Semua orang bertanya tentang biaya. Jawabannya tergantung pada jangka waktu Anda. Biaya POL lebih mahal di muka (OLT dan ONT tidak murah) namun menghemat banyak hal lainnya-terutama dalam 10 tahun.

Perincian kasar untuk 500 titik akhir. Ini adalah perkiraan industri, bukan penawaran harga yang dijamin-jarak tempuh Anda bervariasi menurut vendor, wilayah, dan spesifikasinya.

Tempat yang paling dihemat oleh POL: ruang lantai dan listrik. Jaringan tradisional memerlukan lemari IDF di setiap-saklar lantai, UPS, AC. POL menggantikan semua itu dengan splitter pasif yang tidak memerlukan daya, tanpa pendinginan, dipasang di kotak-yang terpasang di dinding seukuran buku teks. Dokumen FTTO Huawei mengklaim pengurangan daya sebesar 50-70%-itu adalah angka pemasaran, anggap saja skeptis-tetapi arahnya nyata. Lebih sedikit perangkat aktif berarti lebih sedikit listrik dan lebih sedikit panas yang harus dibuang.

Kotoran Adalah Musuh Anda (Pelajaran $500)

Sesuatu yang tidak ditekankan dalam brosur penjualan: kontaminasi adalah penyebab utama kegagalan jaringan fiber. Bukan kegagalan peralatan. Bukan kerusakan kabel. Kotoran.

Serat mode tunggal memiliki inti berukuran 9-mikrometer. Spesifikasi debu yang tidak terlihat oleh mata Anda menghalangi 10%+ transmisi cahaya. Minyak sidik jari menimbulkan kerugian yang cukup besar untuk memutuskan koneksi. Dalam sistem POL dengan anggaran hubungan yang ketat, kontaminasi di beberapa titik dapat menyebabkan permasalahan di seluruh jaringan.

$500 yang berubah menjadi $5.000:

Proyek kampus Asia Tenggara. Klien memotong sekitar $500 peralatan kebersihan profesional dari anggarannya. "Gunakan saja penutup debu dan berhati-hatilah." Mengizinkan pekerja memasang tanpa peralatan inspeksi yang tepat.

Satu minggu setelah serah terima, sekitar 15% tautan menunjukkan kehilangan paket yang tidak dapat dijelaskan. Tim teknik harus kembali dengan peralatan OTDR, menarik konektor satu per satu, memeriksa setiap ujung. Temuan: sebagian besar ferrule yang terkontaminasi telah tergores oleh partikel debu selama pemasangan. Kerusakan yang tidak dapat diperbaiki.

Tagihan akhir: ~100 kabel patch diganti ($2.000 bahan), tiga hari kerja untuk dua teknisi ($3,000+), ditambah kerusakan reputasi akibat serah terima yang gagal. "Penghematan" $500 membuat mereka mengeluarkan biaya 10x lipat.

Permukaan ujung konektor serat lebih rapuh dibandingkan bola mata. Di bawah perbesaran 400x, partikel debu tampak seperti kawah di bulan. Jika Anda tidak membeli alat pembersih, anggarankan tiga kali lipat untuk perbaikan.

Inspeksi sebelum kawin adalah wajib. Mikroskop serat 400x berharga beberapa ratus dolar dan mencegah ribuan pemecahan masalah. Setiap konektor diperiksa sebelum dicolokkan-selama pemasangan dan pemeliharaan apa pun. Protokol pembersihan: lap kering terlebih dahulu (bebas serat), bersihkan basah dengan 99%+ isopropil alkohol jika perlu, keringkan lagi, periksa kembali. Membutuhkan waktu 30 detik. Melewati membutuhkan waktu berjam-jam untuk mendiagnosis nanti.

Merencanakan Apa yang Akan Terjadi Selanjutnya

Serat kampus bertahan 15-25 tahun. Kabel yang Anda pasang saat ini akan tetap ada ketika teknologi yang belum kami temukan menjadi standar.

Kabar baik bagi POL: lapisan fisik mendukung keseluruhan peta jalan. GPON saat ini berjalan 2,5 Gbps downstream. 10G-PON (XGS-PON) sudah tersedia. 25G-PON dalam uji coba. 50G-PON dalam pengembangan standar. Semua menggunakan fiber dan konektor yang sama-hanya perubahan peralatan OLT dan ONT.

OFS Optics mencatat bahwa meskipun multimode menangani sebagian besar jarak perusahaan secara memadai, keunggulan bandwidth mode tunggal menjadi lebih jelas seiring dengan meningkatnya kecepatan data. Mereka mengakui tren mode tunggal seiring dengan semakin sempitnya tarif transceiver.

A Kampus Optik Penuhdibangun pada mode tunggal yang menangani backhaul Wi-Fi 7 (multi-gigabit per AP), pengawasan video 8K, kepadatan IoT yang tidak dapat kami prediksi-tanpa menyentuh kabel. Itulah manfaatnya memperbaiki infrastruktur sejak awal.

Apa yang Harus Dimasukkan ke dalam RFQ Anda

Saat mencari konektor untuk aPanduan pemasangan kabel POL-penerapan yang sesuai, tentukan jumlah minimum berikut:

Kerugian penyisipan: Kurang dari atau sama dengan 0,25 dB tipikal, Kurang dari atau sama dengan 0,35 dB maks

Return loss (APC): Lebih besar dari atau sama dengan 65 dB

Ferrule: Keramik zirkonia

Siklus kawin: Lebih besar dari atau sama dengan 500 dengan perubahan kurang dari atau sama dengan 0,2 dB

Dokumentasi: Hasil tes individu atau sertifikat batch

Untuk penerapan misi-penting, pemasok dengan-produksi internal (bukan perusahaan dagang yang menyediakan banyak pabrik) memberikan kualitas yang lebih konsisten.Serat Evoluxmenawarkan produk langsung-pabrik dengan dokumentasi pengujian yang dibutuhkan proyek POL perusahaan.

Rasio cadangan yang layak untuk dianggarkan: 5-10% untuk rakitan yang telah dihentikan sebelumnya, 15-20% untuk konektor yang dapat dipasang di lapangan (menyebabkan kegagalan terminasi), 10-15% untuk kabel patch untuk menangani MAC tahun pertama.

Referensi Cepat

Pergeseran menujuKampus Optik Penuharsitektur semakin cepat ketika perusahaan menemukan penghematan operasional dan energi. Baik Anda menerapkan POL untuk gedung baru atau meningkatkan infrastruktur tradisional, keputusan konektor yang Anda buat selama instalasi menentukan keandalan untuk satu atau dua dekade berikutnya. Lakukan dengan benar pada kali pertama.
