Mengapa Pemisahan Tidak Seimbang Masuk Akal Untuk Proyek FTTH Pedesaan

Desainnya berhasil. Itu bukan cara yang paling efisien untuk menghubungkan 32 rumah yang tersebar setipis itu.

Percakapan itu sangat khas dari apa yang kita lihatFTTH pedesaanproyek. Tantangannya bukan pada kelayakan teknis-tetapi ekonomi. Dan begitu Anda mulai mengoptimalkan biaya per rumah yang dilewati di-area dengan kepadatan rendah, Anda akan melihat secara serius pemisahan yang tidak seimbang.

Jadi apa yang sebenarnya terjadi di sini? Permasalahannya adalah ketidaksesuaian mendasar antara cara kerja arsitektur PON tradisional dan cara pelanggan pedesaan didistribusikan secara fisik.

Di lingkungan yang padat, Anda mungkin memiliki 64 rumah dalam radius 500 meter dari kabinet pemisah. Anda memasang splitter 1:64, memasang kabel pendek ke setiap rumah, dan perekonomian bekerja dengan baik. Biaya splitter dibagi ke 64 pelanggan. Kabelnya pendek. Semua orang senang.

Sekarang bayangkan sebuah rute pedesaan. Anda mungkin mempunyai 30 rumah yang tersebar di sepanjang 20 kilometer jalan. Ada pula yang berkerumun dalam kelompok beranggotakan 4-6 orang di dekat persimpangan jalan. Yang lainnya duduk sendirian di lahan seluas 40 hektar. Jika Anda mencoba melayani mereka dengan splitter terpusat, Anda menjalankan untaian serat individu sejauh beberapa kilometer untuk mencapai rumah-rumah di ujung area layanan Anda.

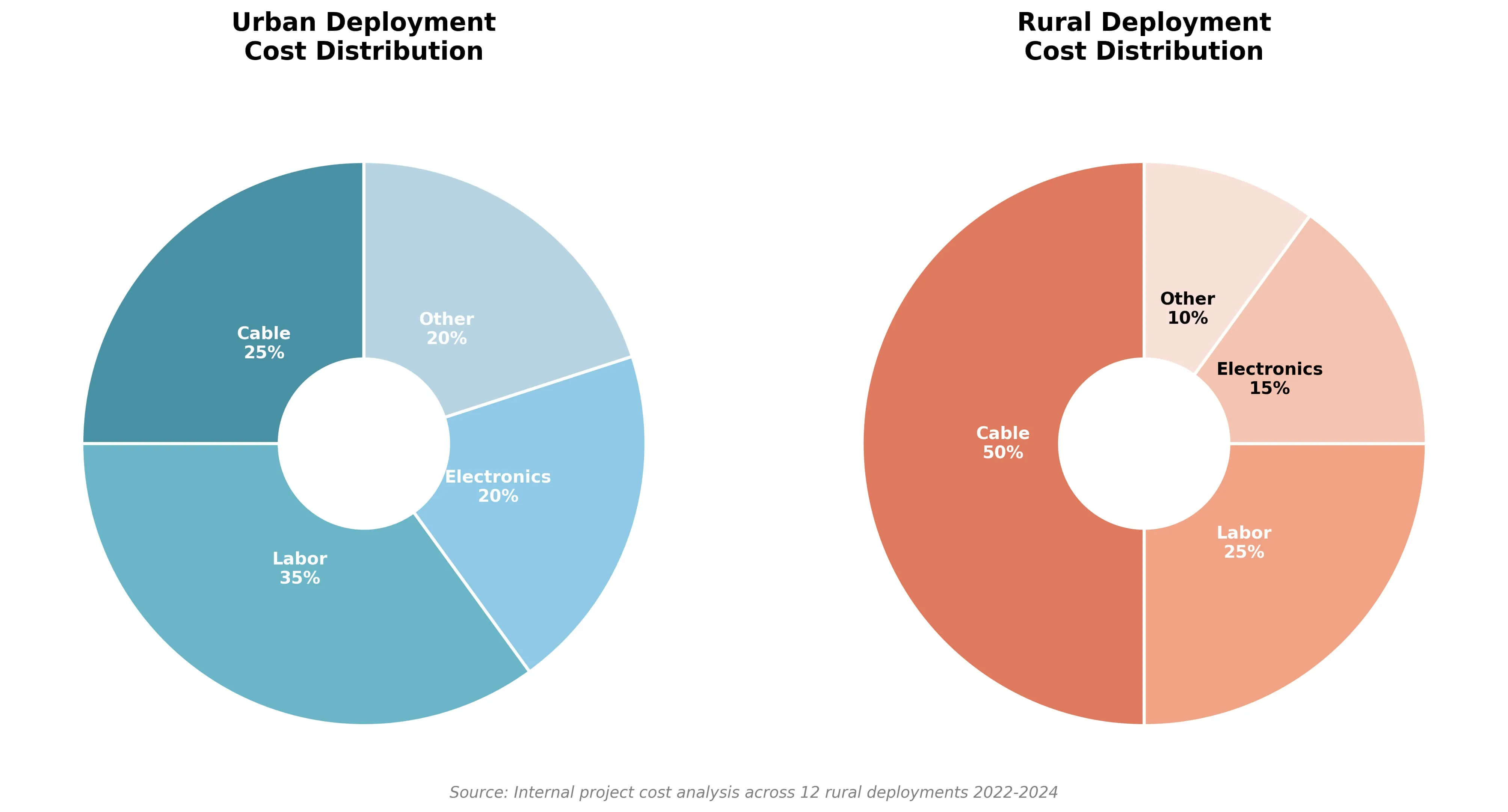

Di sinilah sebenarnya uang disalurkan ke bangunan pedesaan pada umumnya:

Perhatikan bagaimana biaya tenaga kerja tetap relatif sama di antara kedua skenario tersebut, namun biaya kabel membengkak di daerah pedesaan. Itulah titik leverage Anda. Ketika kabel mewakili setengah biaya proyek Anda, bukan seperempatnya, setiap keputusan desain yang menambah panjang serat akan sangat merugikan anggaran Anda. Dan desain splitter seimbang tradisional menambahkan banyak serat yang tidak diperlukan dalam skenario pedesaan.

Pendekatan alternatif-dan inilah yang kami rekomendasikan kepada ISP Montana-menggunakan apa yang disebut pemisahan tidak seimbang atau asimetris. Konsepnya bukanlah hal baru. Insinyur telekomunikasi telah menggunakan keran optik selama beberapa dekade dalam distribusi TV kabel. Namun hal ini mendapatkan daya tarik yang seriusFTTH pedesaankarena ini secara langsung mengatasi-masalah biaya fiber.

Panduan teknis singkat jika Anda kurang paham dengan jenis splitter:

StandarPemisah PLCkonfigurasi membagi daya optik yang masuk secara merata di antara semua output. Pembagi 1:8 mengirimkan 12,5% cahaya ke masing-masing dari delapan port keluarannya. Pembagi 1:32 membagi daya menjadi 32 bagian yang sama. Pemisah seimbang ini berfungsi dengan baik saat Anda perlu melayani sekelompok pelanggan dari satu lokasi.

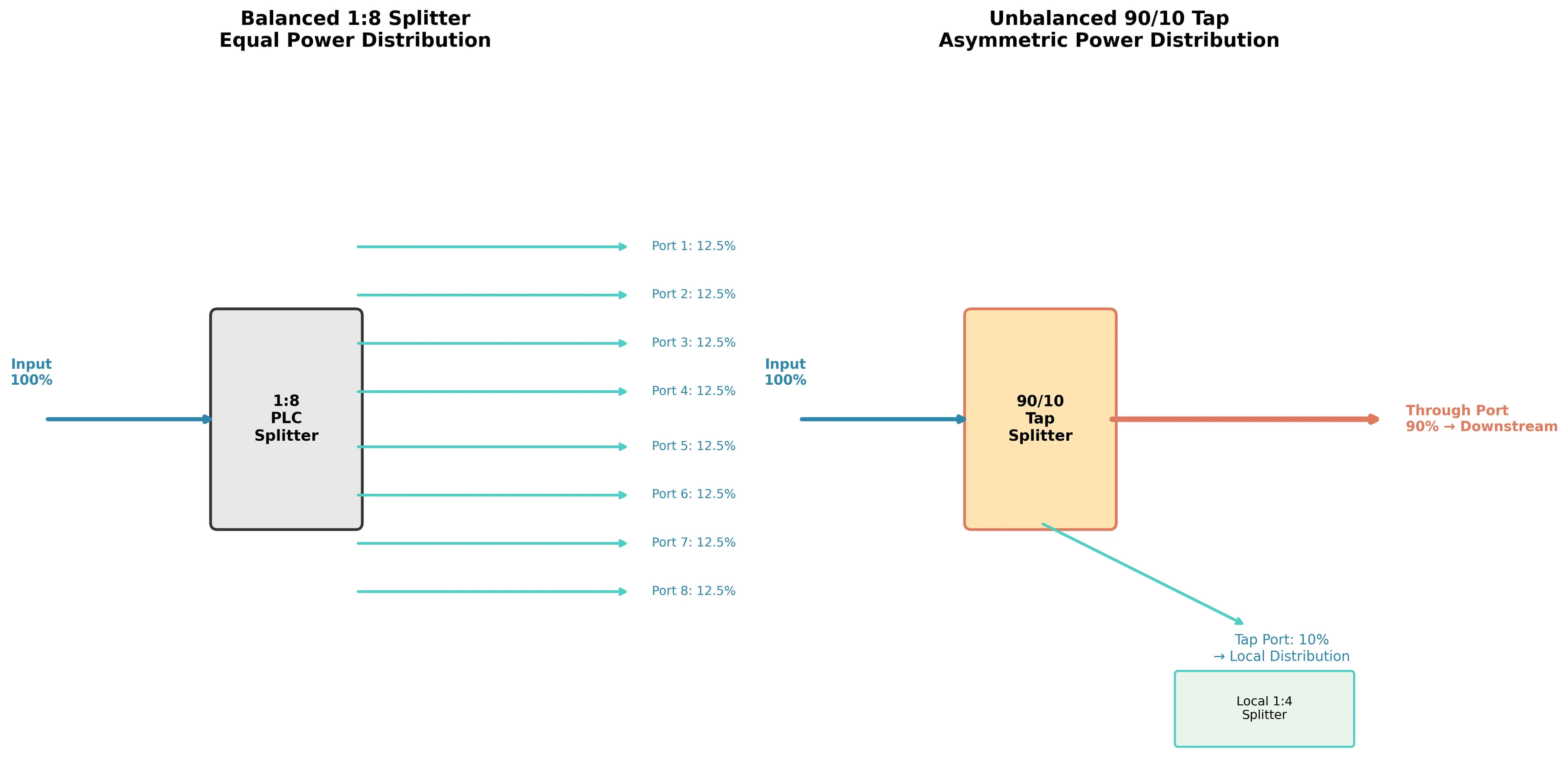

Pembagi yang tidak seimbang melakukan sesuatu yang berbeda. Daripada membagi kekuatan secara merata, mereka membagi kekuatan berdasarkan rasio yang dirancang-misalnya 90/10 atau 70/30. Porsi yang lebih besar berlanjut ke serat utama untuk melayani lokasi hilir. Porsi yang lebih kecil digunakan untuk melayani pelanggan pada titik tertentu.

Mengapa hal ini penting bagi jaringan pedesaan? Karena Anda dapat menghubungkan-beberapa keran yang tidak seimbang di sepanjang satu serat utama, sehingga menghasilkan daya yang cukup di setiap lokasi untuk melayani rumah-rumah lokal sekaligus menghemat anggaran optik untuk lokasi-lokasi yang lebih jauh.

Catatan dari teknisi senior kami tentang pemilihan rasio keran:

Saat kami memutuskan antara 90/10 dan 70/30, kami tidak hanya melihat nilai atenuasi di spreadsheet. Ada faktor praktis yang selalu diabaikan:ruang kepala pemeliharaan di masa depan.

Inilah aturan praktis kami. Jika sebuah cluster saat ini hanya memiliki 3 rumah namun terdapat lahan kosong di dekatnya, kami biasanya akan merekomendasikan rasio keran yang sedikit lebih besar daripada yang disyaratkan dalam perhitungan matematika-misalnya 80/20, bukan 90/10. Alasannya? Di daerah pedesaan, mengirimkan kru kembali untuk-menyambungkan keran utama membutuhkan biaya yang jauh lebih besar dibandingkan daya optik yang Anda hemat jika menggunakan sumber daya minimal. Kami lebih suka mengorbankan 1dB margin hilir di muka daripada kehilangan kemampuan untuk menambah pelanggan di kemudian hari tanpa pengerjaan ulang yang besar. Bangun ruang "plug and play" sekarang; Anda akan berterima kasih pada diri sendiri dalam dua tahun ketika sebuah rumah baru dibangun.

Mari kita telusuri cara kerjanya di lapangan. Ambil contoh proyek Montana yang kami sebutkan. Setelah meninjau desain aslinya, kami membantu mereka membuat model alternatif menggunakan arsitektur keran terdistribusi.

Desain aslinya memerlukan kabel distribusi serat 48-yang membentang sepanjang rute 18 kilometer penuh, dengan serat terkelupas di berbagai titik untuk menjangkau kelompok pelanggan. Total serat-kilometer dalam desain: kira-kira 380.

Pendekatan yang direvisi menggunakan 2-batang serat (utama dan cadangan) dengan titik tap di setiap kluster pelanggan. Di kluster pertama-sekitar 3 kilometer dari ujung-keran 90/10 mengalihkan 10% daya optik ke kluster kecilKotak FDB/FATmenampung splitter seimbang 1:8. Itu melayani 6 rumah terdekat. 90% sisanya berlanjut ke bagian bawah.

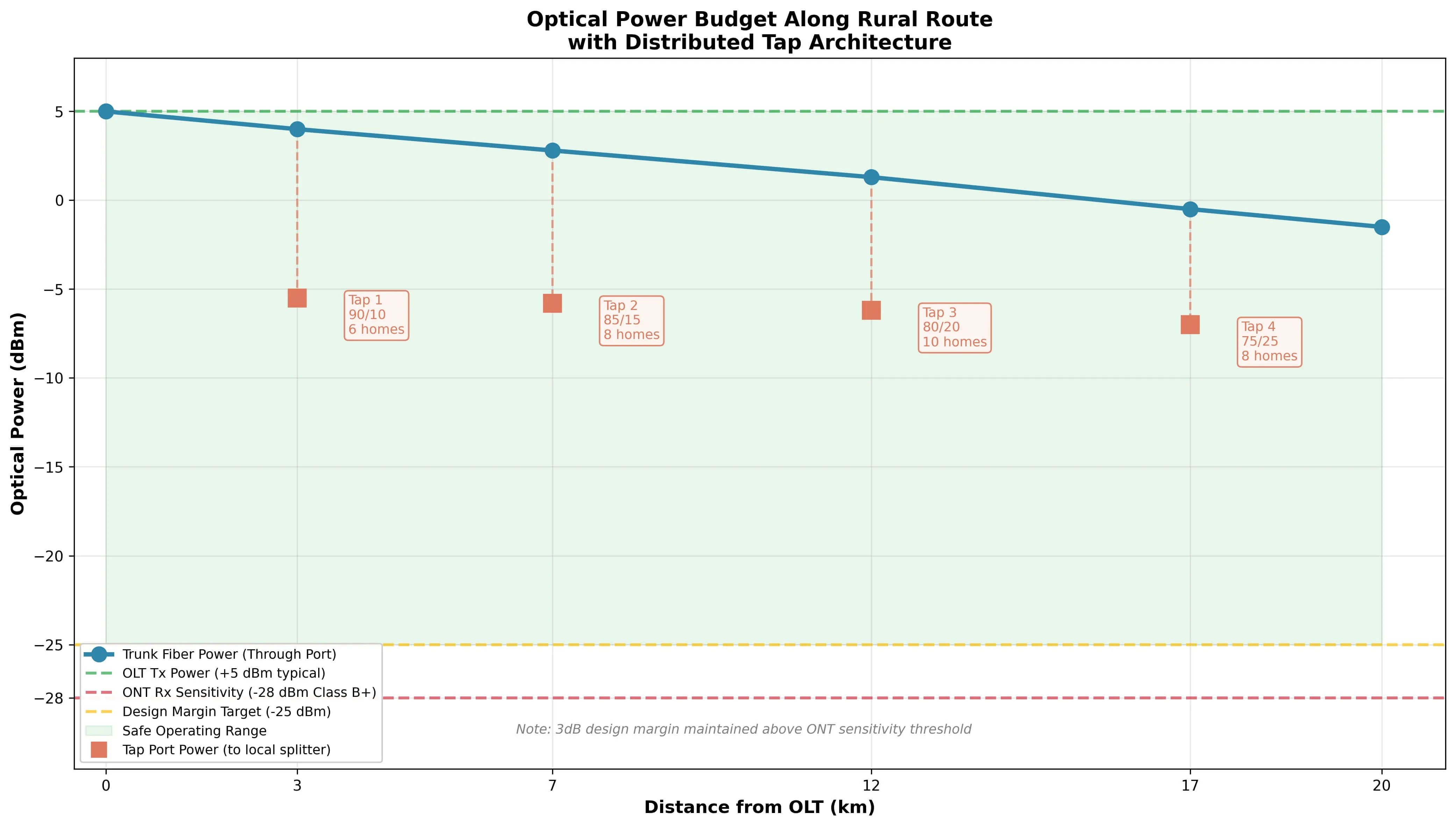

Di kilometer 7, keran lainnya (yang ini 85/15) melayani sekelompok 8 rumah. Pada kilometer 12, keran 80/20 menangani 10 rumah. Begitu seterusnya hingga cluster akhir menerima sisa daya optik-yang masih sesuai dengan anggaran daya GPON untuk pengoperasian ONT yang tepat.

Perkiraan biaya kabel berdasarkan harga serat curah tahun 2024; biaya sebenarnya bervariasi menurut pemasok, jenis kabel, dan volume pesanan.

Itupengurangan serat mencapai sekitar 65%. Bahkan dengan memperhitungkan unit keran tambahan dan penutup di setiap titik cluster, penghematan material bersih melebihi $40.000 pada rute sepanjang 18 kilometer ini.

Bagi ISP ini, penghematan kabel sebesar $40.000 berarti mereka dapat memperluas jangkauan fiber mereka ke dua komunitas kecil tambahan yang sebelumnya dianggap "tidak layak" berdasarkan anggaran hibah. Itulah hasil sebenarnya-bukan hanya menghemat uang, namun memperluas apa yang sebenarnya mungkin dilakukan dalam cakupan pendanaan tetap.

ISP bergerak maju dengan desain yang tidak seimbang. Kami menyediakanPemisah PLCdan bekerja dengan mereka dalam pemilihan rasio ketukan untuk setiap node.

Anda tidak bisa begitu saja merangkai ketukan di sepanjang serat tanpa memahami apa yang terjadi pada anggaran daya optik Anda. Di sinilah penerapan di pedesaan menjadi menarik secara teknis-dan di mana beberapa perencana jaringan mengalami masalah.

Setiap komponen dalam PON menimbulkan kerugian. Serat itu sendiri melemahkan sinyal sekitar 0,35 dB per kilometer pada panjang gelombang 1310nm. Konektor masing-masing menambahkan 0,3-0,5 dB. Sambungan berkontribusi 0,1-0,2 dB. Dan splitter menimbulkan kerugian berdasarkan konfigurasinya.

Untuk splitter seimbang, perhitungannya mudah: splitter 1:8 menimbulkan kerugian sekitar 10,5 dB, apa pun port output mana yang Anda ukur. Semua port melihat tingkat daya yang sama.

Keran yang tidak seimbang berperilaku berbeda. Port tembus (yang membawa daya ke keran hilir) mengalami kerugian yang relatif rendah-biasanya 0,5-2,5 dB bergantung pada rasio pemisahan. Pelabuhan tap (melayani pelanggan lokal) mengalami kerugian yang lebih tinggi karena alokasi daya yang lebih kecil.

Tabel di bawah menunjukkan nilai kerugian penyisipan yang umum untuk rasio tap umum. Ini adalah angka yang representatif-selalu diverifikasi berdasarkan spesifikasi pabrikan untuk komponen sebenarnya yang Anda terapkan.

Sumber: Dikompilasi dari beberapa lembar data produsen splitter PLC termasuk Corning, CommScope, dan berbagai pemasok OEM. Nilai mewakili kinerja tipikal pada 1310/1550nm; spesifikasi sebenarnya berbeda-beda menurut pabrikan.

Sistem GPON standar menyediakan sekitar 28 dB anggaran optik antara pemancar OLT dan penerima ONT. XGS-PON menawarkan 29-35 dB bergantung pada kelas transceiver. Tugas Anda adalah memastikan bahwa setiap pelanggan-termasuk pelanggan di ujung rantai keran Anda menerima sinyal yang memadai sesuai anggaran tersebut.

Peringatan dari tim lapangan kami:

Banyak perencana yang menghitung anggaran sebesar 28 dB hingga titik desimal terakhir, sehingga menghabiskan setiap kilometer dari link tersebut. Namun di tempat-tempat seperti Montana atau Skandinavia bagian utara, Anda harus memperhitungkan hilangnya musim dingin.

Kami telah mengukurnya sendiri: suhu dingin yang ekstrem menyebabkan kabel fiber berkontraksi, dan-adaptor berkualitas rendah dapat menyebabkan perubahan fisik kecil yang menyebabkan kerugian tambahan sebesar 0,5 hingga 1dB yang tidak pernah terjadi pada bulan September. Aturan desain kami sederhana-saat menghitung daya pada ONT terakhir dalam sebuah rangkaian,kami membangun margin keras setidaknya 3dB. Jika perhitungan Anda menunjukkan -26dBm pada pelanggan akhir dan Anda menyebutnya baik, Anda berada dalam badai salju atau konektor penuaan dari panggilan layanan. Jangan korbankan stabilitas tautan hanya untuk melakukan satu ketukan lagi.

Komponen fisik sama pentingnya dengan desain optik. Setiap titik tap memerlukan penutup yang melindungi splitter, menyediakan titik koneksi untuk kabel drop, dan bertahan dalam cuaca apa pun yang terjadi di wilayah layanan Anda.

Untuk penerapan di pedesaan, ini biasanya berarti-di luar ruanganKotak FDB/FATdengan perlindungan masuknya IP55 atau lebih tinggi. Enklosur perlu mengakomodasi pembagi keran ditambah pembagi kecil yang seimbang (biasanya 1:4 atau 1:8) untuk distribusi lokal. Jumlah port harus sesuai dengan cluster pelanggan Anda dengan ruang untuk beberapa cadangan. Dan opsi pemasangan harus sesuai dengan skenario pemasangan Anda yang sebenarnya-pemasangan tiang, pemasangan strand, atau pemasangan di dinding bergantung pada lokasinya.

Kami telah melihat proyek-proyek gagal dalam menentukan lingkup yang tampak memadai di atas kertas tetapi tidak berfungsi di lapangan. Sebuah kotak yang diberi peringkat untuk 8 penurunan pelanggan tidak akan membantu jika Anda tidak dapat benar-benar merutekan dan mengelola kabel penurunan dengan bersih. Penutup dengan braket-pemasangan di dinding-hanya menjadi masalah jika separuh lokasi keran Anda berada di tiang listrik.

Saat kami menyediakanKotak Terminal Serat Optikuntuk proyek seperti yang ada di Montana, kami fokus pada-fitur praktis-bidang seperti perutean internal khusus untuk modul ketukan tidak seimbang-untuk memastikan kotak tetap dapat dikelola bahkan saat cluster bertambah. Yang lebih penting dari produk tertentu adalah mencocokkan spesifikasi casing dengan kondisi lapangan Anda yang sebenarnya. Kotak seharga $50 yang tidak tersegel dengan baik dari debu akan membuat Anda mengeluarkan biaya yang jauh lebih mahal dalam hal truk daripada kotak seharga $80 yang dapat berfungsi dengan baik untuk pertama kalinya.

Satu pertanyaan yang selalu muncul: kapan pemisahan yang tidak seimbang benar-benar masuk akal dibandingkan tetap berpegang pada arsitektur tradisional yang seimbang?

Jawaban jujurnya adalah itu tergantung pada geometri rute spesifik Anda. Namun beberapa pola bertahan cukup konsisten.

Arsitektur keran terdistribusi cenderung unggul ketika kepadatan pelanggan turun di bawah sekitar 15-20 rumah per rute-kilometer. Pada kepadatan yang lebih tinggi, penghematan serat berkurang karena Anda sudah relatif dekat dengan sebagian besar pelanggan di mana pun Anda meletakkan splitter. Pada kepadatan yang lebih rendah-terutama ketika rumah-rumah berkumpul dalam kelompok-kelompok yang dipisahkan oleh jalan kosong yang panjang-penghematan akan bertambah dengan cepat.

Panjang rute juga penting. Pada rute pendek kurang dari 5-8 kilometer, kerumitan dalam mengelola beberapa titik keran mungkin tidak membenarkan penghematan serat. Pada rute panjang yang melebihi 15-20 kilometer, Anda sering kali melihat penghematan besar yang jauh lebih besar daripada biaya perencanaan dan komponen tambahan.

Kapan harus meninggalkan arsitektur yang tidak seimbang-pendapat jujur ​​kami:

Begini, kami menyukai pendekatan ini dan sering merekomendasikannya. Namun ada situasi di mana Anda harus tetap menggunakan desain tradisional yang seimbang 1:32 atau 1:64:

1. Daerah pertumbuhan pinggiran kota yang "kebakaran".Jika rute Anda melewati daratan yang akan mengalami pembangunan perumahan besar-besaran dalam tiga tahun ke depan, rantai keran yang tidak seimbang akan cepat jenuh. Memperluasnya nanti berarti-merekayasa ulang seluruh anggaran optik atau menjalankan infrastruktur paralel. Tidak ada yang menyenangkan. Dalam kasus ini, fleksibilitas arsitektur yang seimbang-di mana Anda dapat menyalakan port splitter yang tidak terpakai-sepadan dengan biaya kabel tambahan.

2. Kru pemeliharaan Anda tidak merasa nyaman-dengan OTDR.Memecahkan masalah jaringan yang tidak seimbang sebenarnya lebih sulit daripada pemisahan sederhana 1:32. Profil kerugian terlihat seperti tangga pada jejak OTDR, dan jika teknisi lapangan Anda hanya tahu cara menggunakan-pencari kesalahan visual lampu merah, mereka akan kesulitan. Kami telah melihat operator mengadopsi desain keran terdistribusi, kemudian menghabiskan waktu enam bulan dengan frustrasi karena setiap panggilan layanan membutuhkan waktu dua kali lebih lama. Jika tim Anda belum siap menghadapi kurva pembelajaran, bayarlah serat ekstra dan jaga agar pemeliharaan Anda tetap sederhana.

KapanPemisah Seimbang vs. Tidak Seimbanghampir mustahil, kami biasanya bertanya: seberapa yakin Anda dengan proyeksi pertumbuhan pelanggan, dan seberapa terampil tim lapangan Anda? Jika kedua jawaban "cukup solid", jawaban yang tidak seimbang biasanya menang dalam hal biaya. Jika salah satu jawabannya adalah "jujur, tidak yakin", jawaban yang seimbang memberi Anda lebih banyak ruang untuk beradaptasi.

Pengujian dan sertifikasi jaringan tidak seimbang memerlukan penyesuaian dari prosedur standar PON. Beberapa titik pemisahan membuat jejak OTDR yang terlihat berbeda dari arsitektur-splitter tunggal tradisional, dan teknisi perlu memahami apa yang mereka lihat.

Setiap ketukan muncul sebagai peristiwa kerugian tersendiri pada jejak OTDR. Kehilangan port tembus relatif kecil (di bawah 2 dB untuk sebagian besar rasio), sedangkan port tap menunjukkan kerugian yang lebih besar sesuai dengan rasio yang dirancang. Teknisi yang tidak terbiasa dengan arsitektur ini terkadang salah menafsirkan perkiraan kerugian ini sebagai kesalahan.

VIAVI dan produsen peralatan uji lainnya telah menambahkan mode khusus untuk mengkarakterisasi jaringan splitter yang meruncing/tidak seimbang. Menurut dokumentasi teknis VIAVI, produk PON OTDR mereka kini menyertakan "dukungan splitter tidak seimbang" khusus untuk memenuhi persyaratan pengujian arsitektur keran terdistribusi.

Dokumentasi menjadi lebih penting dengan desain keran terdistribusi. Setiap penutup harus diberi label dengan rasio ketukannya dan kehilangan optik kumulatif pada titik tersebut. Saat teknisi merespons panggilan layanan dua tahun setelah pemasangan, mereka harus segera memahami tingkat daya yang diharapkan di lokasi tersebut tanpa menghitung ulang seluruh anggaran dari awal.

Untuk operator jaringan AS yang mengejar pendanaan federal,FTTH pedesaanproyek sering kali memenuhi syarat untuk hibah dan pinjaman USDA ReConnect. Program ini telah menginvestasikan lebih dari $5 miliar sejak tahun 2018 untuk menghadirkan broadband ke daerah pedesaan yang kurang terlayani. Persyaratan saat ini mengharuskan kemampuan layanan simetris 100 Mbps-dapat dijangkau untuk jaringan GPON atau XGS-PON yang dirancang dengan baik terlepas dari apakah Anda menggunakan arsitektur seimbang atau tidak seimbang.

Kendala utamanya adalah menunjukkan bahwa desain Anda benar-benar memberikan layanan yang memadai untuk setiap lokasi pelanggan. Perhitungan anggaran optik Anda harus menunjukkan margin yang cukup bahkan di lokasi yang paling jauh. Arsitektur yang tidak seimbang tidak mengubah persyaratan kinerja mendasar-hanya mengubah cara Anda mengalokasikan daya optik untuk memenuhinya secara efisien.

Jika Anda berencana aFTTH pedesaanpenyebaran dan rute Anda menunjukkan pola pelanggan yang tersebar dan berkerumun yang khas di kawasan pertanian, pemisahan yang tidak seimbang memerlukan evaluasi serius. Potensi pengurangan biaya kabel fiber sebesar 30-50% berdampak langsung pada kelangsungan proyek, terutama ketika kasus bisnis sudah ketat.

Persyaratan teknisnya tidak eksotik. Anda membutuhkan kualitasPemisah PLCkomponen dengan spesifikasi terverifikasi untuk konfigurasi seimbang dan tidak seimbang. Anda memerlukan nilai-luar ruanganKotak FDB/FATpenutup yang sesuai untuk skenario instalasi Anda. Dan Anda memerlukan rekayasa anggaran optik yang cermat untuk memastikan setiap pelanggan menerima sinyal yang memadai.

Yang membedakan penerapan di pedesaan yang berhasil dan yang sulit biasanya bukan pada teknologinya-tetapi apakah desain jaringan mempertimbangkan realitas pedesaan dibandingkan mentransplantasikan asumsi perkotaan ke dalam lingkungan yang berbeda secara mendasar.

Langkah pertama yang paling berharga? Petakan lokasi pelanggan Anda yang sebenarnya dan geometri rute. Pilihan arsitektur yang tepat berasal dari analisis tersebut, bukan dari penerapan template standar. Jika saat ini Anda sedang memetakan rute pedesaan dan perhitungannya tidak berhasil, kirimkan geometri rute Anda kepada kami. Kami dapat menjalankan analisis komparatif cepat mengenai arsitektur seimbang dan tidak seimbang untuk proyek spesifik Anda-tanpa syarat apa pun.Hubungi tim kami-masalah inilah yang ingin kami tangani.

Referensi

Solusi VIAVI. "Konstruksi Fiber Bagian 3: Sertifikasi PON dengan Arsitektur Splitter Tidak Seimbang."

Majalah ISE. "Solusi FTTH untuk Daerah Pedesaan."

Pembangunan Pedesaan USDA. "Hubungkan Kembali Program Pinjaman dan Hibah."

Asosiasi Serat Optik. "Pemisah Serat Optik untuk PON."

Penafian Data

Persentase penghematan biaya, spesifikasi optik, dan contoh proyek mewakili nilai-nilai industri yang khas dan skenario ilustratif. Contoh proyek Montana menggunakan angka-angka representatif berdasarkan pola penyebaran pedesaan yang umum. Hasil sebenarnya bergantung pada geometri rute tertentu, distribusi pelanggan, pemilihan komponen, dan biaya tenaga kerja lokal. Nilai kerugian optik harus diverifikasi berdasarkan lembar data pabrikan untuk komponen tertentu. Angka pendanaan USDA berdasarkan dokumentasi program resmi pada akhir tahun 2024.
