Kami sering ditanyai pertanyaan ini:"Haruskah kita tetap menggunakan konektor LC atau beralih ke MTP/MPO untuk perluasan pusat data kita?"Dan sejujurnya, jawabannya hampir tidak pernah berupa pilihan-atau-yang-sederhana.

Inilah masalahnya-sebagian besar kebingungan berasal dari informasi yang tidak lengkap. Anda mungkin membaca bahwa MTP/MPO menawarkan "kepadatan 12x" dan berpikir, bagus, mari kita lakukan-semuanya. Namun kemudian Anda menyadari bahwa sakelar yang ada menggunakan antarmuka LC, teknisi Anda dilatih tentang terminasi LC, dan tiba-tiba Anda melihat pengaturan hibrid yang tidak diperingatkan oleh siapa pun.

Atau mungkin Anda sudah menghitung biaya komponen dan kabel LC terlihat lebih murah per seratnya. BENAR. Namun apakah Anda memperhitungkan 6 jam kerja instalasi untuk setiap 48 sambungan LC versus 20 menit untuk saluran MTP yang setara? Di sinilah gambaran biaya sebenarnya menjadi menarik.

Panduan ini menjelaskan poin-poin keputusan aktual-bukan teori "inilah arti masing-masing konektor" yang dapat Anda temukan di Wikipedia. Kami berasumsi Anda sudah mengetahui dasar-dasarnya. Yang mungkin Anda perlukan adalah kejelasanketika setiap teknologi masuk akal secara finansial, di mana biaya tersembunyi muncul, dan bagaimana menghindari kesalahan yang sering dilakukan tim lain.

Persamaan Biaya yang Tidak Dibicarakan Siapapun

Mari kita mulai dengan angka-angka, karena di sinilah sebagian besar percakapan perencanaan terhenti atau menyimpang.

Penetapan harga komponen menceritakan kisah yang menyesatkan. Ya,-kabel induk MTP 12-serat yang telah diakhiri harganya lebih dari enam kabel patch LC dupleks yang mencakup jumlah serat yang sama. Terkadang 2-3x lebih banyak. Jika Anda berhenti di situ, LC sepertinya adalah pemenangnya.

Namun biaya komponen biasanya hanya 15-25% dari total biaya proyek pemasangan kabel. Sisanya? Tenaga kerja, ruang rak, infrastruktur manajemen kabel, dan pemeliharaan berkelanjutan. Di situlah perbandingannya berubah.

Berdampingan-bersama-untuk penerapan 1.000 serat:(Angka-angka ini didasarkan pada tarif pasar AS dan waktu pemasangan yang kami lacak di beberapa proyek. Jumlahnya mungkin bervariasi, namun rasionya cenderung tetap.)

Sumber data: Tarif tenaga kerja berdasarkan survei pemasang BICSI 2023-2024; biaya ruang rak dari tolok ukur kolokasi Uptime Institute; harga komponen dari kutipan distributor agregat.

Kesimpulannya bukanlah "MTP/MPO selalu menang." Itu diatitik persilangan terjadi sekitar 400-500 serat. Di bawahnya, biaya komponen LC yang lebih rendah dapat mengimbangi perbedaan tenaga kerja. Selain itu, efisiensi pemasangan dan keunggulan kepadatan MTP/MPO bertambah dengan cepat.

Pendapat kami:Kami telah melihat tim-tim menjadi lelah karena terlalu fokus pada kutipan awal. Seorang pelanggan menghemat $15.000 untuk komponen dengan menggunakan semua-LC, lalu menghabiskan $40.000 lebih banyak untuk pemasangan dan kehabisan ruang rak enam bulan kemudian. Opsi yang "lebih murah" membuat mereka harus mengeluarkan kabinet tambahan dan melakukan penataan ulang darurat di akhir pekan. Rencanakan di mana Anda akan berada dalam 3 tahun, bukan hanya di mana Anda berada saat ini.

Seperti Apa Sebenarnya Bentuk "Kepadatan Tinggi".

Angka-angka seperti "peningkatan kepadatan 12x" sering dilontarkan. Inilah artinya dalam praktiknya.

Ambil panel patch 1U standar. Dengan adaptor dupleks LC, Anda dapat memuat 48 port, yang memberi Anda 96 koneksi fiber. Cukup padat menurut standar tradisional. Sekarang tukar adaptor LC tersebut dengan antarmuka MTP-24. Ruang 1U yang sama, tetapi sekarang setiap port menangani 24 serat, bukan 2. Itu berarti 1.152 sambungan serat dalam unit rak yang sama.

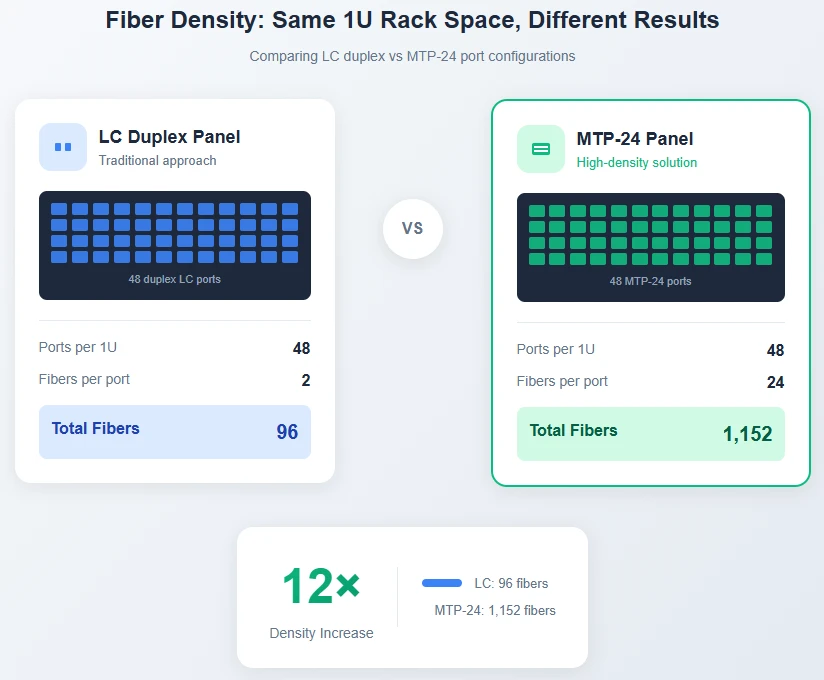

Gambar 1: Ruang rak 1U yang sama menghasilkan kapasitas serat yang sangat berbeda. Konfigurasi MTP-24 mencapai 12× kepadatan koneksi dupleks LC.

Hal ini paling penting dalam lingkungan di mana ruang rak terbatas atau mahal. Fasilitas kolokasi yang mengenakan biaya $800-1.500 per unit rak setiap bulan menjadikan kepadatan sebagai faktor pendorong biaya langsung. Pusat data perusahaan dengan tapak tetap menghadapi tekanan yang sama dari sudut yang berbeda-setiap unit rak yang digunakan oleh kabel adalah unit yang tidak dapat Anda gunakan untuk komputasi.

Namun kepadatan membawa tantangan tersendiri. Ketika koneksi MTP-24 gagal, 24 serat turun secara bersamaan, bukan 2. Pemecahan masalah memerlukan alat dan keterampilan yang berbeda. Membersihkan permukaan ujung 24 serat lebih rumit dibandingkan membersihkan ferrule LC tunggal. Ini bukanlah alasan untuk menghindarinya-kabel serat kepadatan tinggi-itulah alasan untuk merencanakannya dengan benar.

Mengapa Kebanyakan Pusat Data Akhirnya Menggunakan Keduanya

Ada hal yang tidak ditekankan dalam materi pemasaran: sebagian besar pusat data modern tidak memilih antara LC dan MTP/MPO. Mereka menggunakan arsitektur perkabelan terstruktur yang memanfaatkan setiap teknologi jika memungkinkan.

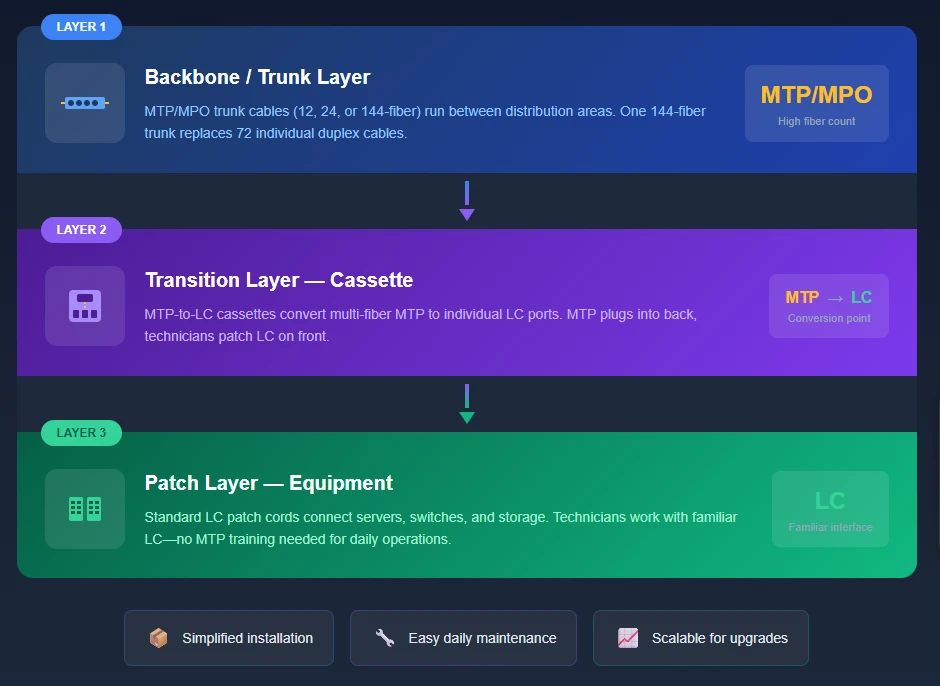

Gambar 2: Arsitektur hibrid tiga-lapisan - Kepadatan MTP/MPO untuk backbone, kaset untuk transisi, aksesibilitas LC untuk patching.

Lapisan tulang punggungmenggunakan kabel trunk MTP/MPO-biasanya 12, 24, atau 144-rakitan serat-yang berjalan antara kerangka distribusi utama dan lokasi-atas-rak. Satu batang MTP 144-serat menggantikan 72 kabel dupleks individual. Penghematan jalur kabel saja sudah cukup besar, dan pemasangannya hanya sekedar menyambungkan rakitan yang telah diputus sebelumnya dibandingkan menarik dan mengakhiri lusinan kabel individual.

Lapisan transisidi sinilah MTP bertemu LC. Modul kaset-penutup kecil dengan port MTP di bagian belakang dan port LC di bagian depan-terletak di dalam panel patch serat. Batang MTP dihubungkan ke belakang; teknisi bekerja dengan koneksi LC standar di bagian depan. Inilah jembatan yang membuat pendekatan hibrida menjadi praktis.

Lapisan tambalansemuanya LC. NIC server, HBA penyimpanan, dan sebagian besar port switch menggunakan transceiver antarmuka LC-. Orang-orang yang melakukan-hari-hari-memindahkan, menambah, dan mengubah bekerja dengan kabel patch LC yang sudah dikenal. Mereka tidak perlu mengetahui atau peduli bahwa tulang punggung di balik kaset adalah MTP/MPO-mereka hanya melihat port LC.

Pendapat kami:Kaset adalah pahlawan tanpa tanda jasa dari infrastruktur fiber modern. Ini memungkinkan Anda menangkap kepadatan MTP/MPO dan manfaat instalasi untuk jangka panjang sambil menjaga aksesibilitas LC untuk koneksi yang sering berubah. Jika Anda sedang membangun infrastruktur baru, mulailah perencanaan Anda dari awal-berapa jumlah serat yang Anda perlukan di setiap rak? Itu mendorong spesifikasi trunk Anda dan persyaratan port LC Anda.

Polaritas: Kesalahan yang Membebani Akhir Pekan

Jika ada satu topik di mana kita melihat masalah yang paling dapat dihindari, itu adalah manajemen polaritas dalam sistem MTP/MPO.

Dengan koneksi LC, polaritasnya mudah-Anda mencocokkan Tx dengan Rx. Mengacaukannya, dan Anda menukar kedua serat tersebut. Membutuhkan waktu 30 detik. Dengan 12 atau 24 serat dalam satu konektor, perhitungannya menjadi rumit. Standar TIA-568 mendefinisikan tiga metode polaritas, dan mencampurkannya tidak hanya menyebabkan satu tautan gagal-tetapi juga dapat mengacak beberapa pasangan serat dengan cara yang sangat sulit untuk didiagnosis.

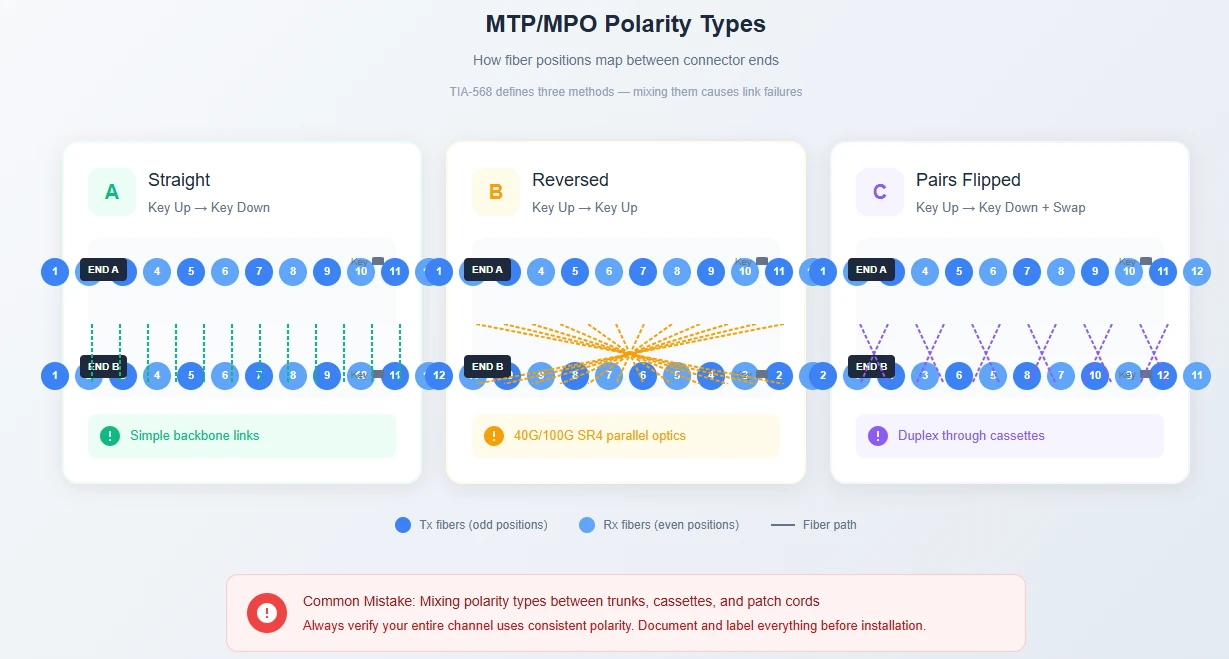

Gambar 4: Metode polaritas MTP/MPO - pemetaan posisi 1 menentukan keselarasan Tx/Rx. Tipe B (terbalik) paling umum untuk optik paralel.

Perbaikannya tidak rumit-hanya memerlukanperencanaan sebelum memesan. Dokumentasikan skema polaritas Anda. Pastikan kaset, koper, dan kabel patch Anda semuanya mengikuti metode yang sama. Beri label semuanya. Dan uji dengan penguji berkemampuan MPO-sebelum ditayangkan, bukan setelah seseorang melaporkan kegagalan tautan.

TIA-568.3-D menetapkan bahwa kabel pengujian harus memverifikasi pada kerugian 0,3 dB atau lebih baik. Jika Anda melihat angka yang lebih tinggi atau hasil yang tidak konsisten di seluruh posisi serat, polaritas adalah hal pertama yang harus diperiksa. ^[1]

Masa Depan-Pemeriksaan: Apa Arti 400G dan 800G bagi Kabel Anda

Jika saat ini Anda sedang membangun infrastruktur yang perlu bertahan 5-7 tahun, peta jalan 400G dan 800G penting.

Berikut lintasannya: Optik paralel 100G (SR4) menggunakan 8 serat dengan konektor MTP-12. 400G DR4 menggunakan pendekatan 8 serat yang sama. Namun penerapan 400G SR8 dan 800G dipindahkan ke konektor MTP 16-serat untuk jumlah jalur yang lebih banyak.

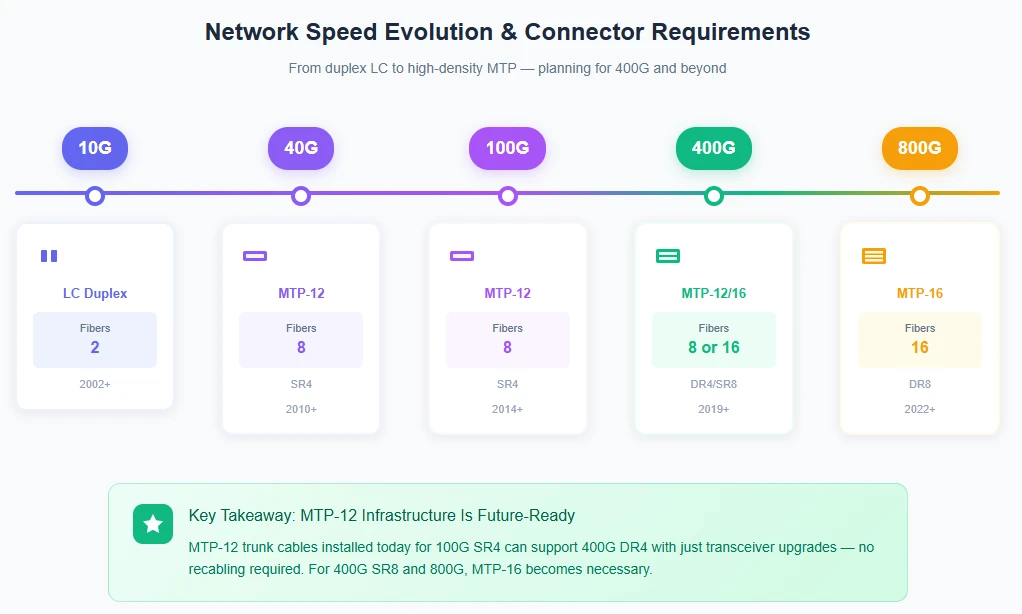

Gambar 3: Evolusi kecepatan jaringan dan persyaratan konektor yang sesuai. Infrastruktur MTP-12 mendukung peningkatan melalui 400G DR4; MTP-16 mengaktifkan 400G SR8 dan 800G.

Implikasi praktisnya: Infrastruktur trunk MTP/MPO yang Anda instal hari ini untuk 100G dapat menangani 400G DR4 hanya dengan peningkatan transceiver-tidak perlu pemasangan ulang kabel. Ini merupakan keuntungan yang signifikan dibandingkan arsitektur-hanya LC, yang memerlukan penambahan jumlah serat untuk mendukung optik paralel pada kecepatan ini.

Untuk cluster AI dan ML, hal ini sudah relevan. Interkoneksi GPU-ke-GPU kini mendorong adopsi 400G, dan 800G akan segera terjadi. Jika peta jalan Anda mencakup kepadatan komputasi yang serius,-kabel serat kepadatan tinggidengan MTP/MPO bukanlah opsional-itu adalah taruhan tabel.

Pengujian: Jangan Lewatkan Bagian Ini

Menguji tautan MTP/MPO tidak sama dengan menguji tautan LC, dan perbedaannya bukan hanya bersifat akademis.

AndaBisauji tautan MTP dengan kabel breakout dan penguji dupleks standar. Hubungkan breakout ke ujung MTP, uji setiap pasangan fiber satu per satu dengan OLTS Anda, ulangi untuk semua posisi. Untuk konektor 12 serat, itu berarti 6 siklus pengujian per ujung. Kalikan dengan setiap koneksi dalam instalasi Anda, tambahkan waktu penyiapan untuk kabel referensi, dan Anda akan melihat proses pengujian yang memakan waktu 5-10x lebih lama dari yang diperlukan.

Penguji khusus MPO-modern (seperti Fluke MultiFiber Pro) memindai semua posisi serat secara bersamaan. Panduan pengujian IEC TR 61282-15 kini merekomendasikan penguji dengan antarmuka MPO asli karena alasan ini-penghematan waktu sangat besar, dan Anda menghilangkan langkah rawan kesalahan dalam mengelola beberapa koneksi breakout. ^[2]

Uji semuanya setelah instalasi, sebelum Anda memasukkan tautan ke dalam produksi. Kesalahan kontaminasi dan polaritas jauh lebih mudah diperbaiki ketika rak tidak aktif dan tim operasi tidak dapat membantu Anda.

Mendapatkan Komponen dengan Benar

Tidak semua konektor MTP/MPO diciptakan sama. Konektor MPO standar (sesuai IEC 61754-7) telah ada sejak tahun 1990an. MTP-Versi bermerek dagang US Conec-menambahkan beberapa penyempurnaan yang penting bagi modern-kabel serat kepadatan tinggi:

Desain ferrule mengambangmeningkatkan keselarasan kontak fisik, terutama penting saat Anda menambahkan lebih banyak serat

Klem pin logam(vs. plastik pada MPO generik) mengurangi kerusakan pin selama siklus perkawinan berulang

Toleransi manufaktur yang lebih ketatmenghasilkan kerugian penyisipan yang lebih rendah dan lebih konsisten-spesifikasi umumnya adalah 0,15-0,35 dB untuk MTP kerugian rendah vs. 0.25-0.50 dB untuk MPO standar

MTP dan MPO kompatibel secara fisik-Anda dapat memasangkan konektor MTP ke MPO generik tanpa masalah. Namun untuk infrastruktur penting, perbedaan kinerja ini menjadi alasan mengapa mereka harus membayar mahal.

Saat mencari sumberkonektor serat optikdan rakitan, carilah pemasok yang menyediakan laporan pengujian individual untuk setiap kabel. Klaim umum "memenuhi spesifikasi" kurang berguna dibandingkan nilai terukur sebenarnya. Anda ingin melihat data kerugian penyisipan yang menunjukkan serat spesifik mana yang mencapai angka tertentu-itulah cara Anda mengetahui masalah sebelum masalah tersebut mencapai lokasi pemasangan Anda.

Praktik Instalasi yang Mencegah Panggilan Balik

Beberapa detail instalasi sangat penting:

Kebersihan adalah segalanya.Partikel debu berukuran 1-mikron pada ferrule LC serat tunggal memengaruhi satu sambungan. Partikel yang sama pada ferrule MTP-24 dapat mendegradasi beberapa inti serat secara bersamaan. Selalu periksa permukaan ujung dengan fiber scope (perbesaran minimum 200x) dan bersihkan dengan alat yang sesuai sebelum setiap perkawinan. Beberapa menit ekstra per koneksi menghemat waktu berjam-jam untuk pemecahan masalah nanti.

Hormati radius tikungan.Aturan diameter-luar-10x berlaku untuk kabel LC dan MTP/MPO. Tikungan yang lebih rapat akan meningkatkan kehilangan penyisipan dan dapat menyebabkan patahan mikro yang muncul sebagai kegagalan intermiten beberapa bulan setelah pemasangan. Gunakan pengelolaan kabel yang tepat-pengelola vertikal, pemandu horizontal-yang menjaga radius di seluruh jalur.

Cocokkan gender dengan benar.Konektor MTP/MPO hadir dalam konfigurasi jantan (dengan pin pemandu) dan betina (dengan lubang kecil). Port peralatan selalu laki-laki, jadi kabel yang menghubungkan ke peralatan memerlukan ujung perempuan. Koneksi-ke-batang biasanya menggunakan adaptor-ke-laki-laki dengan adaptor perempuan-ke-perempuan. Memaksakan ketidakcocokan gender akan merusak pin pemandu-dan mengganti konektor yang rusak pada-rakitan yang sudah dihentikan memerlukan biaya yang mahal.

Tutup semuanya.Penutup debu ada karena suatu alasan. Setiap konektor yang tidak digunakan secara aktif harus ditutup. Ini adalah kebiasaan sederhana yang mencegah sumber masalah koneksi yang paling umum.

Jadi Apa yang Sebenarnya Harus Anda Lakukan?

Daripada menawarkan kesimpulan umum “tergantung”, berikut adalah kerangka keputusan praktis berdasarkan parameter yang benar-benar mendorong pilihan.

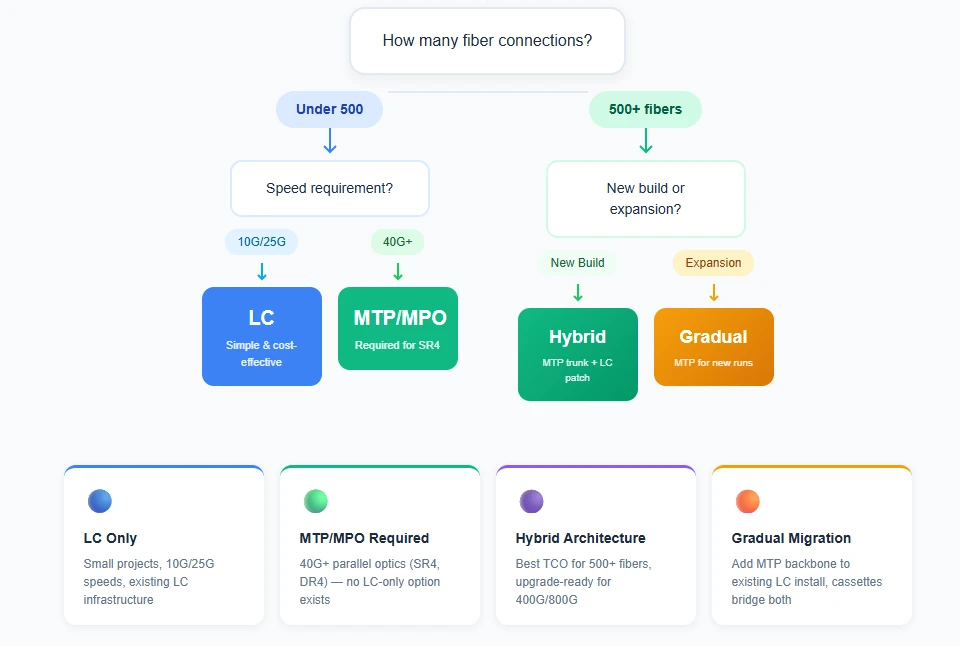

Gambar 5: Kerangka keputusan - mencocokkan parameter proyek Anda dengan pendekatan pemasangan kabel yang tepat.

Diagram alur menangkap poin-poin keputusan utama, namun inilah logika di baliknya: jumlah koneksi menetapkan garis dasar (persilangan TCO terjadi pada sekitar 400-500 serat), persyaratan kecepatan dapat mengesampingkan garis dasar tersebut (optik paralel 40G+ memerlukan MTP/MPO terlepas dari skalanya), dan jenis proyek memengaruhi strategi implementasi (pembuatan baru dapat dioptimalkan dari awal; perluasan memerlukan kompatibilitas ke belakang).

Jawaban yang tepat bergantung pada angka spesifik Anda-jumlah koneksi, persyaratan kecepatan, batasan ruang rak, biaya tenaga kerja. Jalankan analisis TCO Anda sendiri dengan kutipan nyata. Untuk panduan tentang spesifikasi komponen dan rakitan khusus,hubungi tim profesional EVOLUXuntuk membantu mencocokkan produk dengan persyaratan penerapan khusus Anda.

Pikiran terakhir:Infrastruktur kabel biasanya memiliki umur 10-15 tahun. Keputusan teknologi yang Anda ambil saat ini akan menjadi peralatan pendukung yang belum ada. Bangun kapasitas yang lebih besar dari yang Anda perlukan—biaya tambahan untuk jumlah serat yang lebih tinggi kini jauh lebih rendah dibandingkan biaya pemasangan ulang di kemudian hari.

Referensi

[1] TIA-568.3-D, Standar Pengkabelan dan Komponen Serat Optik. Asosiasi Industri Telekomunikasi, 2016.

[2] Fluke Networks, "Konektor Multi-Fiber Push On (MPO)", Referensi Teknis. https://www.flukenetworks.com/expertise/learn-tentang/multi-serat-push-mpo-konektor

Catatan tentang data:Angka biaya dalam artikel ini merupakan perkiraan berdasarkan kondisi pasar AS dan cakupan proyek pada umumnya. Biaya sebenarnya bervariasi menurut wilayah, vendor, dan spesifikasi proyek. Spesifikasi kerugian penyisipan dan kerugian pengembalian mewakili data pabrikan pada umumnya; selalu verifikasi dengan lembar data terkini sebelum desain akhir. Tabel perbandingan biaya menyajikan skenario yang mewakili-situasi spesifik Anda mungkin berbeda berdasarkan tarif tenaga kerja lokal, biaya fasilitas, dan harga vendor.
