Kabel Patch Fiber Luar Ruangan Untuk FTTA: Panduan Pemilihan Pemasok yang Jujur

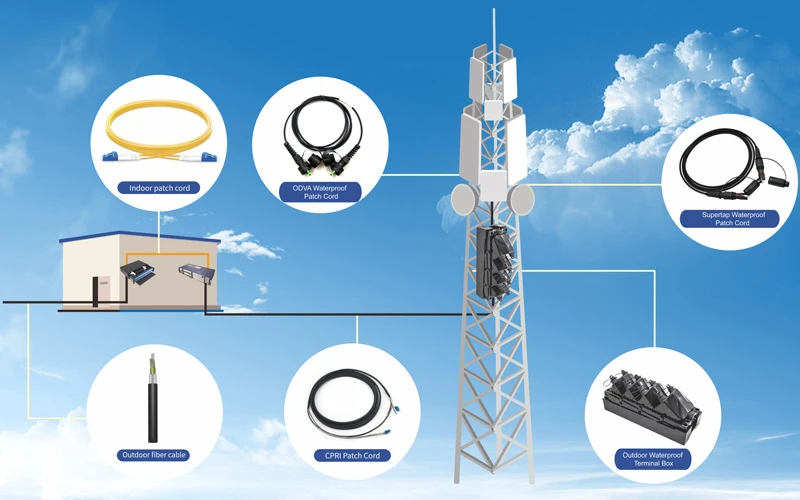

Kabel patch serat luar ruangan untuk FTTA (Fiber to the Antenna) adalah rakitan serat optik yang kokoh dan tahan cuaca yang menghubungkan unit baseband (BBU) di permukaan tanah ke unit radio jarak jauh (RRU) yang dipasang di menara seluler. Kabel ini menggunakan konektor tahan air berperingkat IP67-- biasanya PDLC, ODVA, NSN Boot, atau FullAXS - dan dibuat dengan jaket LSZH atau TPU tahan UV untuk bertahan bertahun-tahun di luar ruangan. Jika Anda menerapkan stasiun pangkalan 4G LTE atau 5G, kabel patch FTTA luar ruangan yang Anda pilih secara langsung menentukan keandalan tautan, kualitas sinyal, dan seberapa sering kru Anda harus naik kembali ke menara.

Mengapa FTTA Menggantikan Coax - dan Mengapa Kabel Patch Paling Penting

Peralihan dari proses pengumpan koaksial ke arsitektur FTTA-berbasis serat bukanlah suatu pilihan. Itu dipaksakan oleh fisika. Kabel koaksial tradisional antara tempat penampungan stasiun pangkalan dan antenanya kehilangan daya sinyal RF yang besar seiring jarak, dengan jangkauan praktis yang biasanya dibatasi hingga sekitar 100 meter. Kabel serat optik membawa sinyal sejauh 10 hingga 20 kilometer dengan kehilangan yang dapat diabaikan. Dalam tata letak FTTA, RRU berada di dekat antena dan menangani konversi digital-ke-analog di-situs. Serat yang dijalankan dari permukaan tanah ke puncak menara adalah tautan fronthaul, dan kabel patch luar ruangan adalah titik pemasangan terakhir - komponen yang akan tertancap, tercabut, mengalami pelapukan, dan mengalami tekanan lebih besar dibandingkan bagian jalur serat lainnya.

Itulah sebabnya, dari sudut pandang manufaktur dan pasokan, kabel patch FTTA luar ruangan menghasilkan lebih banyak pertanyaan RMA dibandingkan hampir semua produk serat pasif lainnya. Kabelnya sendiri jarang rusak. Yang gagal adalah segel konektor, integritas pelindung pada titik tegangan, atau permukaan akhir - hampir selalu karena kabel yang salah ditentukan untuk lingkungan, atau kabel yang tepat dipasang secara salah.

Apa yang Membuat Kabel FTTA Luar Ruangan Berbeda dari Kabel Patch Standar

Jumper dupleks LC-ke-LC dalam ruangan standar tidak akan bertahan sebulan di permukaan menara. Perbedaannya bersifat struktural, bukan kosmetik.

Badan kabel dalam rakitan FTTA luar ruangan yang tepat biasanya berupa konstruksi tipe GYFJH-5,0 mm atau 7,0 mm: dua inti serat mode tunggal (serat tidak sensitif tekukan G.657.A1 atau G.657.A2-) ​​yang dikelilingi oleh anggota kekuatan benang aramid, tabung pelindung baja spiral untuk ketahanan terhadap benturan, dan jaket luar dari LSZH atau TPU. LSZH memenuhi persyaratan{10}}ketahanan api telekomunikasi tanpa melepaskan asap beracun. TPU lebih kuat terhadap abrasi dan pelenturan berulang-ulang - kami biasanya merekomendasikannya untuk pemasangan yang kabelnya dirutekan melalui saluran sempit atau ditarik mengelilingi bagian struktural menara yang tajam.

Di setiap ujungnya, rumah konektor kedap air membungkusnyaKonektor serat optik dupleks LCantarmuka. Rumah tersebut dipadukan dengan adaptor sekat yang sesuai pada RRU atau kotak sambungan, dan mekanisme pengunciannya menekan paking cincin O-untuk mencapai perlindungan masuknya IP67 - yang berarti kedap debu-penuh dan tahan terhadap perendaman air sementara hingga satu meter.

Empat Sistem Penghubung yang Sebenarnya Akan Anda Temui

Ini adalah bagian yang paling banyak disalahartikan pembeli, jadi ada baiknya meluangkan waktu untuk membahasnya. Konektor FTTA luar ruangan tidak dapat dipertukarkan. Memesan jenis yang salah berarti kabel Anda secara fisik tidak dapat dipasangkan dengan port kepala radio - dan kami melihat hal ini terjadi lebih sering daripada yang diakui oleh siapa pun di industri ini.

PDLC (Dorong-Tarik LC Dupleks)adalah antarmuka dominan untuk ZTE, Huawei, dan sebagian besar penerapan global. Sepasang ferrule LC dupleks standar berada di dalam cangkang logam silinder dengan kerah pengunci dorong-tarik. Pemasangannya sederhana: sejajarkan alur pasak, dorong hingga berbunyi klik,-kencangkan mur bagian luar dengan tangan. Rakitan PDLC mematuhi IEC 61754-20 dan dipadukan dengan adaptor LC standar apa pun setelah dilepas dari wadah luar ruangan. Untuk sebagian besar pembuatan sel makro, PDLC menawarkan keseimbangan terbaik antara biaya, waktu tunggu, dan kemudahan servis di lapangan. Ini juga merupakan jenis konektor yang paling sering kami kirimkan.

ODVA (Adaptor Variabel Luar Ruang)mengikuti IEC 61076-3-106 dan diadopsi secara luas oleh Nokia, Samsung, dan situs bersama multi-vendor - terutama di Amerika Utara dan Eropa yang mengharuskan interoperabilitas lintas-platform sebagai persyaratan pengadaan. ODVA mendukung tiga antarmuka internal: duplex LC (ODVA-DLC), simplex SC (ODVA-SC), dan multi-fiber MPO (ODVA-MPO). Housing melingkar yang tersegel lebih besar dibandingkan PDLC namun mampu menangani pengujian getaran, kabut garam, dan guncangan termal dengan sangat baik.

Booting NSNadalah desain{0}warisan Nokia: boot karet fleksibel di atas konektor duplex LC standar dengan cincin kopling berulir. Lebih ringan dan kompak, sehingga populer untuk sel kecil di atap dan sistem hybrid dalam/luar ruangan. Namun, pengorbanan-itu nyata. Segel boot karet terdegradasi lebih cepat di bawah paparan sinar UV yang berkelanjutan dibandingkan dengan housing yang seluruhnya terbuat dari logam. Untuk lokasi menara di gurun atau iklim tropis, kami biasanya mengarahkan pelanggan ke PDLC atau ODVA.

FullAXSdikembangkan terutama untuk platform Sistem Radio Ericsson. Rumah dorong-tarik berbentuk persegi panjang memungkinkan pengoperasian-satu tangan dengan sarung tangan, dan penutup debu terintegrasi melindungi permukaan ujung antar sambungan. Jika Anda sedang mengerjakan menara-yang dilengkapi Ericsson atau situs-RAN bersama yang menyertakan radio Ericsson, FullAXS kemungkinan besar ditentukan dalam manual instalasi.

Kesalahan pemesanan paling umum yang kami lihat: pelanggan mengirimkan RFQ untuk "kabel patch LC luar ruangan untuk FTTA" tanpa menentukan sistem konektor. Itu seperti memesan ban tanpa menentukan pola bautnya. Selalu konfirmasikan jenis port RRU - PDLC, ODVA, NSN, atau FullAXS - sebelum mengutip atau membeli.

Spesifikasi Yang Memisahkan Kabel Baik dari Kabel Bermasalah

• Jenis serat:Mode tunggal-G.657.A1 adalah standarnya. G.657.A2 memungkinkan tikungan yang lebih rapat (radius minimum 7,5 mm vs. 10 mm) dan layak untuk ditetapkan untuk penutup atas menara terbatas.
• Diameter luar kabel:5,0 mm untuk jalur yang lebih pendek dan tidak terlalu terbuka di mana fleksibilitas penting. 7.0 mm untuk tarikan menara vertikal yang melebihi 30 meter - margin tarik tambahan tidak bersifat opsional pada panjang tersebut.
• Kekuatan tarik:Minimum 500 N-jangka pendek. Kami menilai rakitan kami pada 600 N, yang memberikan ruang kepala yang berarti selama penarikan menara di mana berat kabel dan beban angin digabungkan.
• Resistensi terhadap benturan:1000 N/100 mm cukup untuk saluran terlindung. Untuk kabel yang diikat langsung ke baja menara, tentukan 2000 N/100 mm - es yang jatuh, perkakas, dan terinjak yang tidak disengaja-selama pemeliharaan semuanya merupakan bahaya nyata.
• Kerugian penyisipan:Rakitan yang telah selesai termasuk kedua konektor harus berukuran di bawah 0,3 dB per pasangan yang dikawinkan. Setiap kabel yang kami kirimkan menyertakan laporan pengujian pabrik individual yang memverifikasi hal ini.
• Suhu pengoperasian:-40 derajat hingga +70 derajat adalah garis dasar. Situs gurun atau khatulistiwa harus menentukan kumpulan dengan peringkat +85 derajat.
• Peringkat IP:IP67 adalah lantai industri. IP68 disarankan untuk pintu masuk kubah di permukaan tanah-atau menara pantai yang sering mengalami semprotan garam dan kontak dengan kelembapan dalam waktu lama.

Satu catatan tentang spesifikasi yang sering diabaikan: material tabung pelindung. Pelindung baja tahan karat mempertahankan integritasnya di lingkungan pesisir,-kelembaban tinggi, dan industri. Pelindung baja karbon berlapis-seng lebih murah namun dapat terkorosi dalam waktu dua hingga tiga tahun di udara-yang mengandung garam. Jika Anda mengerahkan di dekat garis pantai atau di zona-industri berat, tanyakan kepada pemasok Anda secara spesifik bahan pelindung apa yang digunakan.

Kesalahan Instalasi Yang Menghasilkan Pengembalian Lapangan Terbanyak

Kami melacak klaim garansi dan data RMA di seluruh lini produk FTTA luar ruang kami. Tiga pola kegagalan merupakan penyebab sebagian besar pengembalian - dan tidak ada satupun yang merupakan cacat produksi.

Permukaan akhir yang terkontaminasi pada perkawinan awal.Partikel debu tunggal pada ujung ferrule LC dapat meningkatkan kerugian penyisipan sebesar 0,5 dB atau lebih. Pada platform menara yang berangin, puing-puing mendarat di permukaan ujung yang terbuka dalam hitungan detik. Cara mengatasinya sederhana namun-tidak dapat dinegosiasikan: bersihkan setiap permukaan akhir dengan pembersih sekali-klik atau lap-IPA bebas serat segera sebelum melakukan perkawinan, dan tetap gunakan penutup debu hingga saat-saat terakhir. Hal ini saja akan menghilangkan sekitar sepertiga dari keluhan “kerugian besar” yang kami terima.

Pelanggaran radius tekuk selama perutean kabel.Pemasang terkadang membuat tikungan tajam 90 derajat untuk mengarahkan kabel di sekitar anggota struktural atau ke dalam selungkup. Hilangnya pembengkokan makro yang diakibatkannya mungkin tidak langsung terlihat pada jejak OTDR, namun akan semakin parah karena siklus suhu melemahkan lapisan serat pada bulan-bulan berikutnya. Untuk kabel FTTA 7,0 mm, pertahankan setidaknya radius tekukan statis 70 mm (10× OD kabel) dan radius tekukan dinamis 140 mm selama penarikan.

Dukungan kabel pada menara tidak memadai.Rentang kabel yang tidak didukung di antara titik-titik pemasangan berfungsi sebagai layar angin. Tegangan mekanis siklik terkonsentrasi dititik terminasi konektor, mempercepat retaknya kelelahan pada tabung pelindung. Kencangkan kabel ke menara baja menggunakan pengikat baja tahan karat dengan rating UV-dengan jarak tidak lebih dari satu meter. Di lokasi atap, rutekan melalui saluran tahan cuaca jika memungkinkan.

Cara Memilih Kabel Patch FTTA Luar Ruangan yang Tepat - Urutan Keputusan

Daripada daftar periksa umum, berikut adalah urutan keputusan aktual yang menghindari kesalahan spesifikasi paling umum:

Langkah 1: Identifikasi port konektor RRU.Periksa lembar data peralatan atau panduan pemasangan. Ini memberi Anda tipe konektor - PDLC, ODVA, NSN Boot, atau FullAXS. Jangan berasumsi hanya berdasarkan merek vendor saja; beberapa operator menentukan konektor non-default dalam standar penerapannya.

Langkah 2: Ukur jalur perutean, bukan hanya jarak-garis lurus.Menara setinggi 60-meter tidak berarti kabel sepanjang 60 meter. Perhitungkan jalur horizontal di dalam shelter, jalur sepanjang permukaan menara termasuk jalan memutar di sekitar penghalang, dan putaran layanan 1 hingga 2 meter di ujung RRU. Pesan panjang khusus yang tepat - kumparan berlebih menyebabkan kehilangan penyisipan yang tidak perlu dan mengganggu angin.

Langkah 3: Sesuaikan diameter kabel dengan lingkungan mekanis.5,0 mm untuk lintasan terlindung atau lintasan pendek. 7.0 mm untuk menara terbuka-lintasan muka sepanjang 30 meter yang faktornya adalah beban tarik selama pemasangan.

Langkah 4: Konfirmasikan kondisi lingkungan.Pesisir atau industri? Tentukan pelindung baja tahan karat dan IP68. Menara pedalaman standar? Armor berlapis seng-dan IP67 biasanya cukup. Kisaran suhu ekstrim? Pastikan bahan jaket dan segel konektor dinilai sesuai.

Langkah 5: Minta sampel dengan laporan pengujian sebelum pemesanan volume.Ukur kerugian penyisipan di-lokasi dengan peralatan Anda sendiri. Periksaadaptor serat optikantarmuka kawin untuk konsentrisitas dan geometri permukaan akhir. Pemasok yang menolak mengirimkan sampel yang diuji bukanlah pemasok yang Anda inginkan dalam peluncuran menara 500 kabel.

Fronthaul 5G dan Apa Artinya dalam Pemilihan Kabel

5G NR dan munculnya 5G-Standar lanjutan tidak mengubah fisika dasar kabel patch FTTA luar ruangan, namun mengubah skalanya. Susunan antena MIMO besar dengan konfigurasi 32T32R atau 64T64R memerlukan lebih banyak pasangan serat per sektor dibandingkan radio 2T2R lama. Beberapa unit antena aktif kini memerlukan delapan atau dua belas port fiber, sehingga mendorong permintaan akan jumlah rakitan atauPemisah serat optik PLCdistribusi di dasar menara.

Pemadatan sel kecil - khususnya pada spektrum C-Band dan mmWave - juga melipatgandakan titik akhir. Penerapan di perkotaan yang padat mungkin memasang 50 hingga 100 node sel kecil per kilometer persegi, yang masing-masing memerlukan-kabel patch dupleks luar ruangan yang telah dihentikan sebelumnya. Pada tingkat tersebut, rakitan plug-and-play dengan data pengujian-yang terverifikasi oleh pabrik menjadi penting untuk menjaga penerapan tetap sesuai jadwal.

Ada juga peningkatan minat terhadap kabel hibrida FTTA/PTTA yang menggabungkan serat dan konduktor daya DC dalam satu jaket, sehingga mengurangi jumlah total kabel di menara. Hal ini patut dievaluasi untuk versi baru - namun memerlukan verifikasi kompatibilitas yang cermat dengan masukan daya kepala radio dan antarmuka fiber, sehingga hal ini belum menjadi pengganti-pengganti fiber dan daya yang terpisah di setiap lokasi.

Tempat Kabel Patch Luar Ruangan Bertemu dengan Jalur Serat Lainnya

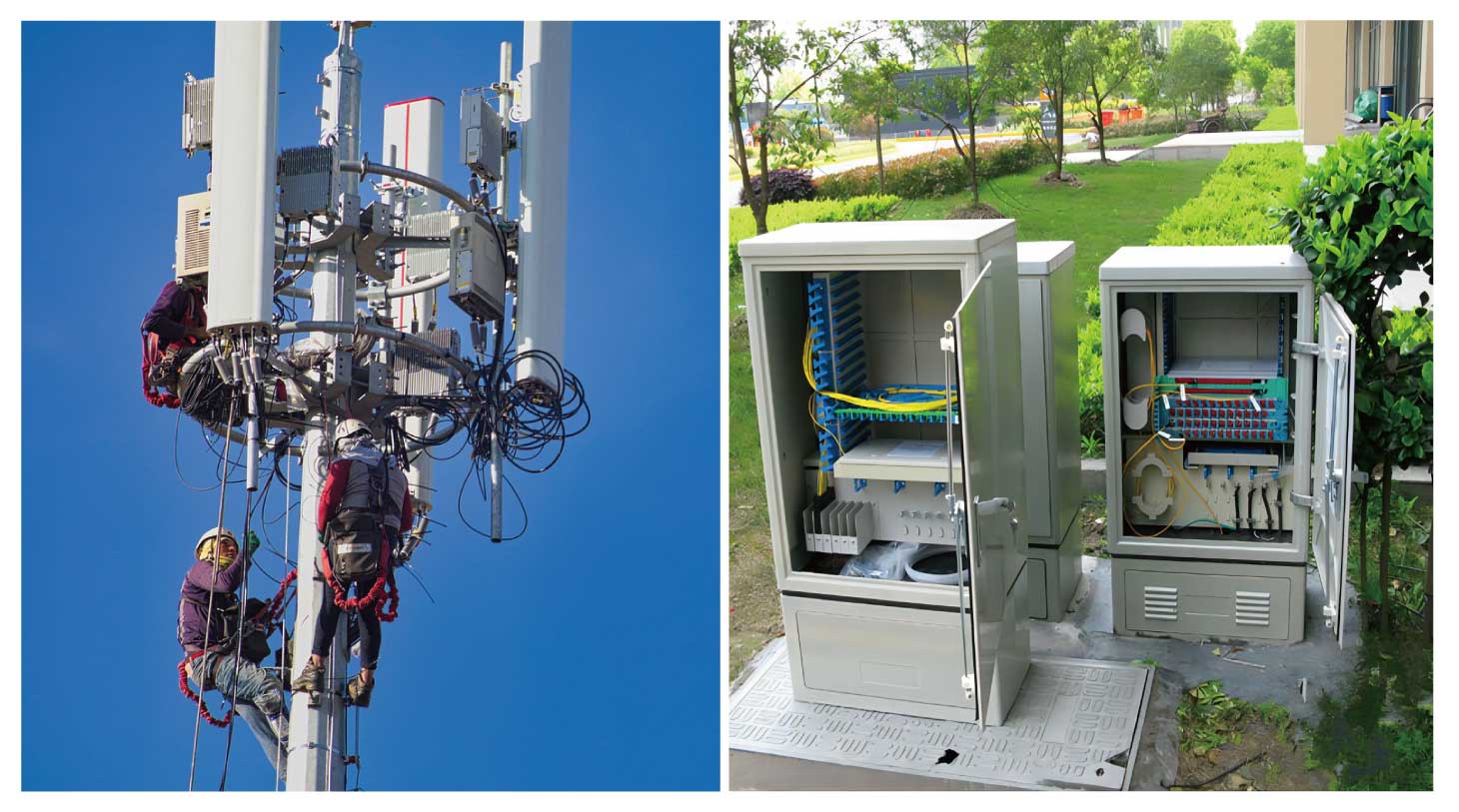

Di dasar menara, kabel patch FTTA luar ruangan biasanya berakhir di dalam tempat yang tahan cuacakotak terminal serat optik- titik transisi antara kabel patch muka menara-dan serat utama dalam ruangan yang menghubungkan kembali ke BBU. Kotak terminal yang ditentukan dengan benar menerima port konektor kedap air di bagian luar dan adaptor LC atau SC standar di bagian dalam, dengan baki sambungan dan pelepas tegangan untuk kabel utama yang masuk.

Untuk situs makro tiga{0}}sektor dengan dua operator per sektor, rencanakan setidaknya enam port fiber dupleks. Tentukan kotak dengan ruang kepala untuk delapan atau dua belas untuk menghindari keharusan menukar penutup saat operator menambahkan operator atau meningkatkan ke radio-jumlah serat-yang lebih tinggi. IP65 adalah peringkat minimum untuk enklosur itu sendiri; IP68 lebih disukai di permukaan tanah di-wilayah rawan banjir.

Single-Mode vs. Multimode: Tidak Ada Perdebatan untuk FTTA

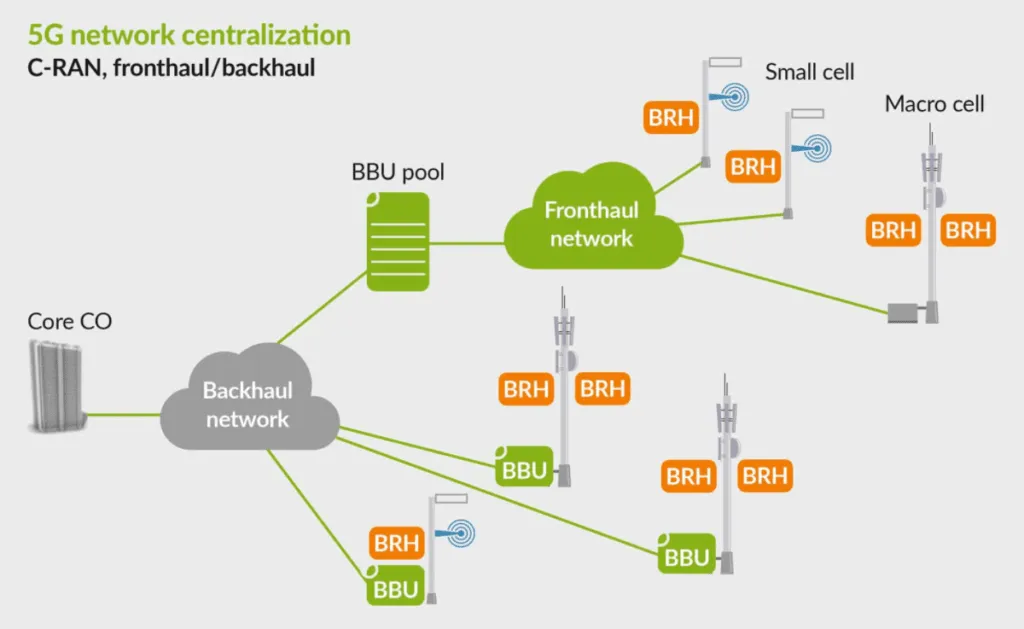

Setiap vendor peralatan besar menentukan-fiber mode tunggal untuk fronthaul FTTA. Alasannya adalah jarak dan bandwidth headroom. Panjang menara makro mungkin 200 meter; arsitektur C-RAN dengan kumpulan BBU terpusat dapat membentang hingga beberapa kilometer. Serat OS2 mode-tunggal pada 1310 nm menangani semua ini dengan redaman di bawah 0,35 dB/km. Multimode tidak bisa. Perbedaan biaya per{12}}meter antara kabel luar ruangan mode tunggal dan multimode dapat diabaikan. Untuk setiap build FTTA baru,{15}}mode tunggal G.657.A1 adalah satu-satunya rekomendasi yang layak untuk dibuat.
