Bagaimana Cara Memilih Panel Patch Serat Optik atau ODF?

Memilih panel patch serat optik - sering disebut ODF atau bingkai distribusi optik - jarang hanya sekedar mencocokkan jumlah serat dengan baris pada kutipan. Di ruang telekomunikasi nyata, jaringan akses FTTH, LAN perusahaan atau pusat data, panel juga harus memperbaiki kabel yang masuk, melindungi sambungan, menahan adaptor, merutekan kabel patch, membawa label yang jelas dan memberikan ruang untuk berkembang. Jika detailnya salah, maka-panel yang tampak murahan akan menghabiskan waktu Anda secara diam-diam selama pemasangan, dan lagi pada setiap peningkatan di masa mendatang.

Panduan ini ditulis dari perspektif pemilihan dan penyediaan komponen pasif serat optik untuk proyek FTTH, telekomunikasi dan pusat data. Panduan ini membahas keputusan-keputusan yang benar-benar penting di lokasi - kapasitas, pemasangan, adaptor, penyambungan, dan pengelolaan kabel - dan diakhiri dengan matriks pemilihan, daftar periksa RFQ, dan daftar periksa inspeksi yang dapat Anda gunakan kembali pada pembelian berikutnya.

Apa itu Panel Patch Serat Optik / ODF?

Panel patch serat optik adalah unit manajemen serat yang digunakan untuk mengakhiri, mengatur, menyambung, menyambung, dan melindungi serat optik. Anda akan menemukannya di ruang telekomunikasi, pusat data, jaringan akses FTTH, jaringan perusahaan, dan lemari komunikasi.

Dalam bahasa proyek sehari-hari, "panel patch serat optik", "panel patch serat optik", "ODF", ​​dan "kerangka distribusi optik" sering digunakan secara bergantian. Desain mekanisnya berbeda-beda, tetapi tugasnya sama: membuat sambungan serat lebih mudah dikelola, diuji, dipelihara, dan diperluas. Jika Anda ingin perincian yang lebih lengkap tentang perbedaan istilah-istilah tersebut, berikut adalah perbandinganODF versus panel patchdalam sistem serat optik adalah awal yang baik.

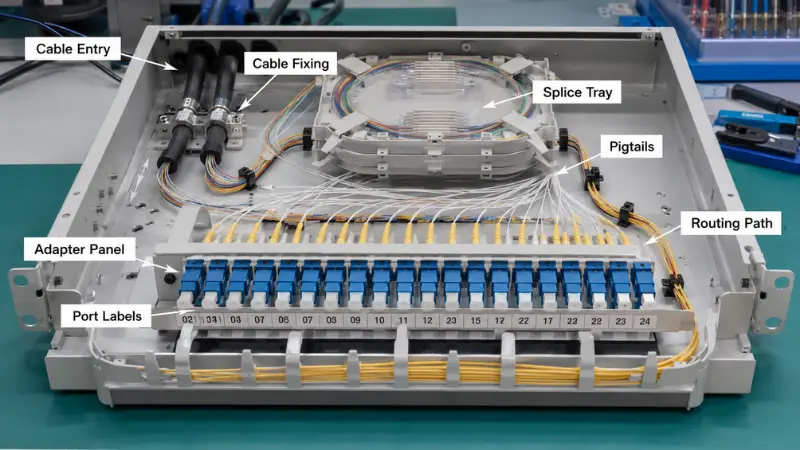

Panel patch serat khas menggabungkan beberapa elemen:

• -Panel adaptor yang menahan coupler SC, LC, FC, atau MPO
• -Baki sambungan yang melindungi sambungan fusi dan menyimpan kelebihan serat
• -Kuncir serat menyatu dengan kabel masuk
• -Titik pemasangan kabel dan port masuk untuk menghilangkan ketegangan
• -Jalur perutean internal yang mempertahankan radius tikungan
• -Area pengelolaan kabel patch di bagian depan
• -Label atau identifikasi port

•

Mengapa Memilih Panel Fiber Patch yang Tepat Itu Penting?

Panel patch biasanya hanya merupakan bagian kecil dari total anggaran jaringan, namun memiliki pengaruh yang sangat besar terhadap kualitas instalasi dan pemeliharaan bertahun-tahun setelahnya. Panel yang sesuai dengan lokasinya memungkinkan pemasang merutekan serat dengan rapi, melindungi titik sambungan, mengontrol tegangan tekukan, dan menemukan port mana pun dengan cepat. Pemilihan yang buruk akan menyebabkan perutean yang padat, pemeliharaan yang canggung, kapasitas yang terbengkalai, dan bidang patch yang berantakan.

Sebelum Anda berkomitmen pada suatu model, model tersebut harus menjawab tiga pertanyaan mendasar: dapatkah model tersebut memenuhi jumlah serat yang Anda perlukan saat ini, dapatkah teknisi memasang dan memeliharanya tanpa perlawanan, dan dapatkah model tersebut tumbuh bersama jaringan alih-alih dicabut dan diganti? Jika ada jawaban tidak, harga stiker yang lebih rendah jarang bisa menggantikannya.

Faktor Kunci yang Perlu Dipertimbangkan Saat Memilih Panel Patch Serat Optik

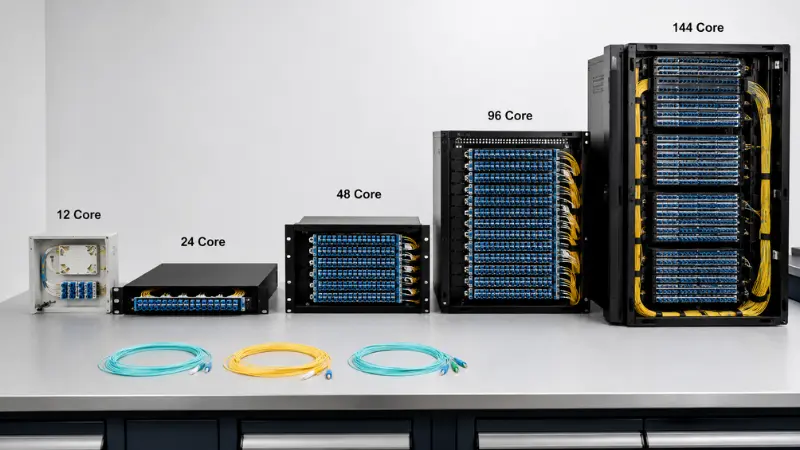

Jumlah Serat dan Kapasitas Pelabuhan

Jumlah serat adalah angka pertama yang diperiksa sebagian besar pembeli. Konfigurasi ODF umum menjalankan 12, 24, 48, 72, 96 dan 144 core. Titik distribusi FTTH yang kecil mungkin dapat digunakan dengan kotak pemasangan di dinding dengan 12- atau 24 inti; ruang telekomunikasi atau inti perusahaan sering kali menggunakan panel rak 24 atau 48 inti; dan pusat data atau titik tulang punggung dengan kepadatan tinggi mencapai 96 atau 144 inti.

Kesalahannya adalah mengukur panel dengan jumlah serat yang tepat saat ini. Aturan praktis yang bisa diterapkan adalahserat saat ini + kapasitas cadangan + ruang rak: ambil serat yang Anda akhiri sekarang, tambahkan ruang kepala untuk tautan yang dapat Anda perkirakan secara masuk akal, lalu periksa berapa ketinggian rak Anda yang sebenarnya memungkinkan. Jika sebuah proyek menyalakan 24 serat tetapi lokasinya kemungkinan akan berlipat ganda, panel 48 inti biasanya memerlukan biaya yang jauh lebih murah dibandingkan tenaga kerja untuk menukar unit nantinya.

Sebagai titik awal:

• Jalur akses kecil - 12 hingga 24 inti
• Ruang telekomunikasi standar - 24 hingga 48 inti
• Titik distribusi yang lebih besar - 72 menjadi 96 inti
• Tulang punggung-kepadatan tinggi atau pusat data - 96 inti dan yang lebih baru

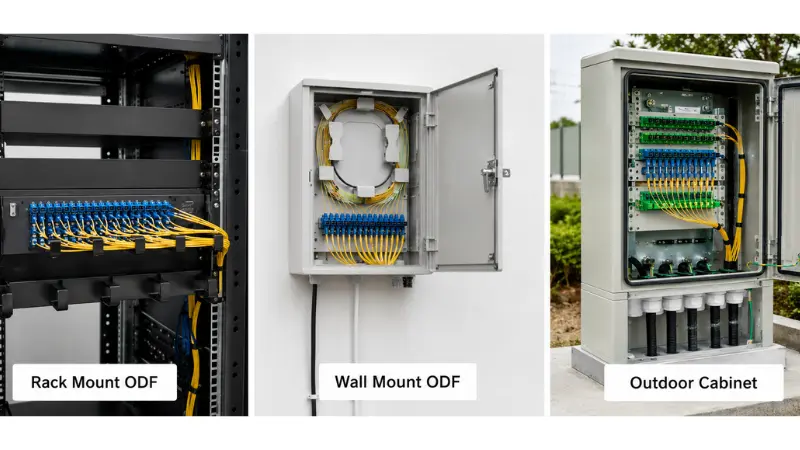

Pemasangan di Rak, Pemasangan di Dinding, atau Pemasangan di Luar Ruangan

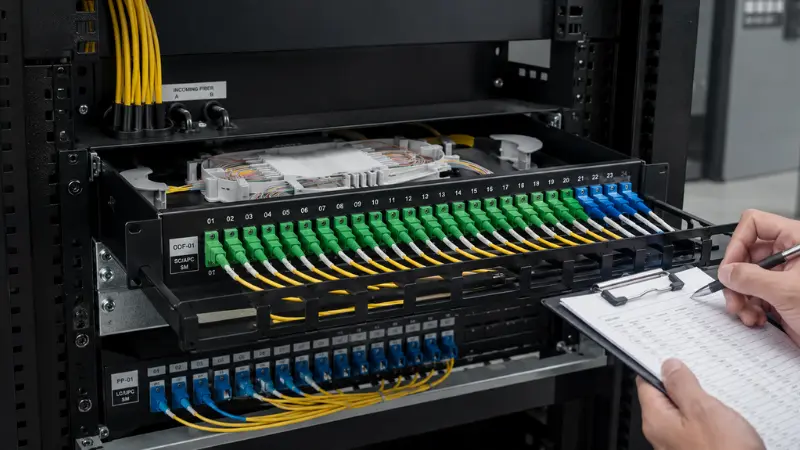

Lingkungan instalasi, lebih dari segalanya, menentukan bentuk panel. Panel patch serat pemasangan di rak berukuran 19-inci ditempatkan dengan rapi di rak standar bersama sakelar, OLT, dan perlengkapan transmisi, itulah sebabnya panel ini mendominasi ruang telekomunikasi dan pusat data. ODF yang dipasang di dinding cocok untuk lokasi yang tidak memiliki rak sama sekali - titik akses FTTH, jaringan bangunan kecil, titik distribusi koridor, dan kantor cabang. Kabinet distribusi serat luar ruangan ditujukan untuk lemari jalanan dan posisi semi-luar ruangan, di mana penyegelan, kekuatan mekanis, dan pemasukan kabel jauh lebih penting daripada seberapa kompak atau rapi tampilan kotaknya.

Tentukan lokasinya sebelum Anda memilih: di dalam rak berukuran 19-inci, di dinding, di dalam kabinet telekomunikasi, di titik akses luar ruangan, atau di-barisan pusat data dengan kepadatan tinggi. Jika panel diletakkan di luar ruangan, perlakukan perlindungan masuknya sebagai persyaratan yang sulit dan bukan hal yang baik-untuk-dimiliki - carilah peringkat IP yang dinyatakan, wadah tahan UV dan kelenjar yang tersegel dengan baik, dan pastikan itu tidak menghalangikabel dalam dan luar ruangan Anda sudah terpasang.

1U, 2U atau Lebih Tinggi: Memilih Tinggi Rak

Untuk panel rak, ketinggian adalah keputusan tersendiri dan bukan hanya fungsi jumlah serat. Panel patch serat optik 1U menghemat ruang rak paling banyak dan merupakan default untuk baris pusat data, namun 1U yang sama yang menampung 24 port dupleks LC dengan nyaman dapat terasa sempit saat Anda mencoba menambahkan baki sambungan dan merutekan kabel patch di bagian depan. Melangkah ke 2U memberi Anda ruang kerja: baki yang lebih dalam, gulungan serat kendur yang lebih mudah, dan bidang tambalan depan yang tidak menyulitkan Anda saat bergerak, menambah, dan mengubah.

Cara sederhana untuk memutuskan: pilih 1U ketika kepadatan adalah prioritas dan sebagian besar panel sudah-dihentikan patchingnya; pilih 2U atau lebih tinggi bila panel yang sama juga harus menampung penyambungan lapangan, bundel kuncir yang lebih besar, atau konfigurasi ulang yang sering. Hanya menghitung port, dan mengabaikan ruang yang dibutuhkan port tersebut di belakang dan di depan adaptor, adalah salah satu kesalahan ukuran yang paling umum.

Tipe Tetap vs Tipe Geser

Panel rak hadir dalam desain tetap dan geser. Panel pemasangan di rak tetap lebih sederhana, lebih kaku, dan biasanya lebih murah - pilihan yang masuk akal jika serat dipasang sekali dan jarang disentuh lagi. Panel geser ditarik ke depan pada rel sehingga teknisi dapat menjangkau baki sambungan, adaptor, dan perutean internal tanpa membuka rak apa pun.

Pengorbanannya-adalah uang nyata versus waktu nyata. Di lokasi di mana port sering dikonfigurasi ulang, baki geser memungkinkan Anda mengerjakan sambungan tanpa melepaskan seluruh panel dari rak, yang pada frame sibuk dapat mengubah pekerjaan setengah-jam menjadi beberapa menit. Untuk tautan-dengan sentuhan rendah yang tidak akan tersentuh selama bertahun-tahun, panel tetap adalah nilai yang lebih baik. Pilih geser ketika pemeliharaan, pengujian, atau peningkatan sering dilakukan; pilih tetap padahal tidak.

Tipe Adaptor: SC, LC, FC atau MPO

Adaptor harus cocok dengan konektor yang sudah ada di jaringan Anda, jadi ini adalah keputusan yang Anda konfirmasikan terhadap kabel, kuncir, dan port peralatan, bukan hanya menebak-nebak.

Adaptor SC tetap menjadi tulang punggung FTTH, FTTx dan akses telekomunikasi. Dalam PON dan FTTH, SC/APC adalah pilihan umum karena permukaan ujung bersudut 8-derajat memantulkan cahaya liar kembali ke dalam cladding dan bukan ke inti, sehingga menghasilkan return loss yang rendah - persis seperti yang dibutuhkan oleh pemisah optik pasif. SC/UPC muncul di tautan standar lain yang tidak memerlukan sudut tersebut. Polesnya tidak dapat dipertukarkan: APC hanya berpasangan dengan APC, dan memaksa ferrule APC melawan UPC akan merusak keduanya. Jika pertanyaan Polandia ini baru bagi Anda, penjelasan ini aktifperbedaan antara PC, UPC dan APCmenguraikannya dengan jelas. Kerugian pengembalian dan kerugian penyisipan sendiri dinilai di bawahStandar interkoneksi serat optik IEC, yang merupakan referensi yang harus ditelusuri kembali oleh lembar data pemasok Anda.

Adaptor LC mendominasi pusat data dan{0}}peralatan dengan kepadatan tinggi karena konektor LC kira-kira setengah dari ukuran SC. Perbedaan ukuran inilah yang menjadi inti permasalahannya: panel dupleks LC memuat lebih banyak port ke dalam 1U yang sama dibandingkan panel SC, yang penting ketika setiap unit rak dipertandingkan. Kebanyakan port switch dan transceiver - SFP, SFP+, QSFP breakout - berakhir di LC, sehingga panel biasanya mengikuti peralatan.

Adaptor FC, dengan sambungan berulirnya, masih muncul di beberapa posisi telekomunikasi, pengujian dan pengukuran, atau lama dengan sambungan sekrup{0}}yang tahan terhadap getaran. Panel adaptor MPO/MTP merupakan kategori yang berbeda lagi: panel ini membawa 8, 12, atau 24 serat dalam satu ferrule dan dibuat untuk membuat-pengkabelan berdensitas tinggi dan-pra-terminasi menjadi praktis, menyalurkan saluran-dan-kaset di pusat data. Jika Anda mempertimbangkan opsi kepadatan untuk bangunan padat, panduan praktis berikut inimembandingkan LC dengan MTP/MPOlayak dibaca terlebih dahulu.

Sebelum memesan, tentukan beberapa hal: jenis konektor (SC, LC, FC, ST, MPO/MTP); semir (UPC atau APC); adaptor simpleks, dupleks atau quad;mode-tunggal atau multimode(ini tidak dapat dicampur pada tautan); dan apakah panel dikirimkan dengan adaptor dan kuncir atau kosong. Jalan pintas pengambilan keputusan yang cepat:

• MemilihSC/APCuntuk PON, FTTH dan distribusi akses terbanyak.
• MemilihLC, biasanya dupleks, ketika kepadatan port atau penghentian{0}}sisi saklar mendorong desain.
• MemilihFChanya jika antarmuka berulir dan tahan getaran-ditentukan.
• MemilihMPO/MTPuntuk batang tulang punggung dan-pengkabelan berkepadatan tinggi-yang telah diakhiri sebelumnya.

Panel Patch yang Dimuat vs Dibongkar

Satu pertanyaan yang membuat pembeli lengah adalah apakah panel tersebut sudah tibasaratataudibongkar. Panel patch serat yang dilengkapi dengan adaptor telah dipasang dan, sering kali, kuncir sudah terpasang-sehingga tim lapangan hanya perlu menyambung dan menambal. Panel patch serat yang tidak diisi adalah sasis kosong: Anda menambahkan sendiri pelat adaptor dan kuncirnya, yang memberikan fleksibilitas untuk mencampur jenis konektor atau mengubah konfigurasi tetapi menambah waktu perakitan di lokasi.

Pilih panel yang terisi ketika jenis konektornya tetap, volume dapat diulang dan Anda ingin meminimalkan tenaga kerja di lapangan. Pilih tidak dimuat ketika proyek masih memiliki variabel terbuka - jenis pemolesan yang berbeda di seluruh lokasi, transisi antara standar konektor, atau keinginan untuk menyimpan satu sasis dan mengisinya sesuai kebutuhan. Jika Anda masih memutuskan bagaimana serat-serat tersebut diakhiri, berikut perbandingannyakonektor cepat terhadap penyambungan fusiadalah teman yang berguna. Apa pun pilihannya, buat status pemasok memuat atau membongkar secara eksplisit pada penawaran, karena "panel patch" saja tidak memberi tahu Anda apa yang ada di dalam kotak.

Persyaratan Penyambungan dan Desain Baki Sambungan

Beberapa panel hanya menambal-kabel yang sudah diputus; yang lain harus menyambung serat yang masuk. Jika kabel optik harus disambung menjadi kuncir di lokasi, panel memerlukan baki sambungan, selongsong sambungan, dan tempat penyimpanan yang cukup untuk menggulung serat tanpa bengkokan yang rapat. Kabel luar ruangan dengan tabung longgar, misalnya, membawa tabung penyangga panjang yang memerlukan tempat untuk diletakkan, sehingga baki yang cocok untuk kabel dalam ruangan yang rapi dapat kewalahan di lapangan.

Kapasitas baki adalah detail yang dilewati orang. Satu baki biasanya menampung sejumlah sambungan dan selongsong pelindung; melebihi batas tersebut maka teknisi akan mulai menumpuk serat, yang membuat pemeliharaan selanjutnya menjadi sulit dan berisiko pada sambungan yang ingin Anda lindungi. Pastikan berapa banyak serat yang akan disambung, apakah terdapat cukup baki untuk serat tersebut dengan sedikit cadangan, apakahkuncirdisertakan atau dipesan secara terpisah, dan baki masih dapat dijangkau setelah panel penuh. Jika Anda ingin latar belakang penggabungan itu sendiri, ikhtisar ini menjelaskannyatujuan penyambungan fusi.

Untuk pemasangan kabel yang sudah-diakhiri, baki sambungan mungkin tidak diperlukan, dan fokusnya beralih ke pelat adaptor, pemasangan kabel, dan perutean kabel patch sisi-depan.

Entri Kabel, Perutean dan Radius Tikungan

Port yang cukup tidak sama dengan manajemen fiber yang baik. Panel juga harus membiarkan kabel dan kabel patch masuk, mengarahkan dan keluar tanpa perlawanan. Periksa arah masuk ke lokasi terlebih dahulu - beberapa panel mengambil kabel dari belakang, yang lain dari samping atau atas, dan lemari luar ruangan memerlukan kelenjar yang disegel. Panel rak harus memberi Anda titik pemasangan dan pelepas tegangan sehingga berat kabel yang masuk tidak pernah menarik sambungannya.

Di dalam, serat memerlukan jalur yang jelas, dan kabel patch tidak boleh menghalangi akses ke adaptor atau baki. Peruteannya juga harus memperhatikan radius tekukan: serat pembengkokan yang lebih rapat dari nilai minimumnya akan meningkatkan kehilangan penyisipan dan, seiring waktu, dapat memecahkan kaca. Daripada memercayai angka yang Anda baca di suatu tempat, ikuti radius tekukan minimum yang dinyatakan produsen kabel dan konektor - tekukan-serat tidak sensitif yang ditentukan dalamITU-T G.657rekomendasi mentolerir perutean yang lebih ketat, tetapi lembar spesifikasi, bukan dugaan, adalah otoritasnya. Panel yang menangani hal ini dengan baik memberi Anda titik pemasangan, perutean internal yang lancar, penyimpanan yang longgar, pemisahan yang bersih antara kabel masuk dankabel tempel, dan ruang untuk melakukan pemeliharaan.

Pelabelan dan Ekspansi di Masa Depan

Pelabelan diabaikan saat pengadaan dan kemudian menjadi penting saat pertama kali seseorang harus melacak sirkuit di bawah tekanan. Identifikasi port yang jelas memungkinkan teknisi menguji tautan, mengisolasi kesalahan, dan menghindari penarikan kabel patch yang salah - dan pada bingkai yang besar, pelabelan yang buruk secara diam-diam menambah waktu pada setiap panggilan pemeliharaan dan menciptakan risiko nyata terputusnya layanan langsung.

Ekspansi adalah separuh lainnya. Jika setiap port digunakan pada hari pertama, permintaan layanan berikutnya berarti panel lain, lebih banyak ruang rak, dan lebih banyak kabel. Meninggalkan posisi adaptor cadangan, atau memilih panel dengan pelat adaptor modular, mempermudah penambahan kapasitas atau mengubah jenis konektor selama peningkatan daripada memulai dari awal.

Jenis Panel Patch Serat Optik Dibandingkan

Panduan Seleksi Singkat: ODF Mana yang Sebaiknya Anda Pilih?

Faktor-faktor di atas saling berinteraksi, jadi inilah tampilan ringkas yang memetakan skenario proyek umum ke default yang masuk akal. Perlakukan ini sebagai titik awal dan sesuaikan dengan ruang rak dan antarmuka peralatan Anda sendiri.

Contoh Seleksi Praktis

Contoh 1: Titik Distribusi FTTH Kecil

Bayangkan titik distribusi di tepi jalan atau ruang bawah tanah yang memberi makan sekelompok pelanggan dari PON. Kabel drop dan distribusi masuk, serat disambung menjadi kuncir, dan saluran pelanggan ditambal. Di sini ODF yang dipasang di dinding dengan 12 atau 24 inti biasanya sudah cukup, dilengkapi dengan adaptor SC/APC untuk menjaga return loss tetap rendah untuk umpan splitter. Kendala yang mengganggu bersifat fisik: ruang dinding yang terbatas, kabel drop yang memerlukan pelepas regangan yang tepat, dan pelabelan yang cukup jelas sehingga teknisi berikutnya dapat menemukan pelanggan yang tepat tanpa menelusuri setiap serat. Pastikan kotak tersebut memiliki baki sambungan yang sesuai dengan ukuran penghitungan, dan bahwaPemisah PLCpemberian pakan tersebut diperhitungkan dalam anggaran serat. Untuk daftar bagian yang lebih luas pada build PON, iniPanduan pengadaan komponen pasif FTTHadalah referensi yang bermanfaat.

Contoh 2: Pemasangan Rak Pusat Data 1U

Di deretan pusat data, ruang rak terbatas dan kepadatan port menjadi aturan. Panelnya hampir selalu berukuran 19 inci, 1U jika memungkinkan, diisi denganAdaptor dupleks LCatau MPO/MTP untuk pemasangan kabel-dan-kaset. Sebagian besar tautan telah-diakhiri sebelumnya, sehingga penyambungan jarang terjadi dan penekanannya beralih ke bidang tambalan depan yang bersih, pelabelan yang akurat, dan tata letak modular yang memungkinkan Anda menambahkan kaset di kemudian hari. Panel geser 1U mendapatkan tempatnya di sini: ketika teknisi harus-menambal ulang baris yang aktif, menarik panel ke depan akan mengalahkan kerja buta di belakang adaptor. Jangan mengukur berdasarkan jumlah port saja - periksa apakah ada cukup ruang untuk memasang kabel patch di depan panel yang terisi penuh.

Contoh 3: Ruang Telekomunikasi dengan Persyaratan Penyambungan

Ketika kabel optik luar ruangan mendarat di ruang telekomunikasi dan harus disambung menjadi kuncir, ODF yang dipasang di rak dengan baki sambungan yang tepat adalah alat yang tepat. Kabel memerlukan pemasangan dan pelepas regangan saat masuk, pembumian untuk bagian berkekuatan logam apa pun jika desain kabel memerlukannya, perlindungan sambungan, dan penyimpanan yang cukup untuk menggulung kendur tanpa bengkokan yang rapat. Kapasitas di sini biasanya 24, 48 core atau lebih, dengan adaptor SC atau LC dipilih agar sesuai dengan transmisi atau antarmuka OLT, dan entri belakang atau samping agar sesuai dengan tata letak rak. Jika hitungan atau frekuensi perawatannya tinggi, perubahan dari 1U ke 2U akan membuahkan hasil di ruang kerja. Panel yang dimuat - adaptor dan kuncir sudah-dipasang, dalam aKotak 24 inti dengan baki sambunganstyle build - mempersingkat pekerjaan lapangan; sasis yang dibongkar menukarnya dengan fleksibilitas.

Kesalahan Umum yang Harus Dihindari

Memilih hanya berdasarkan jumlah serat

Panel 48 inti tidak secara otomatis lebih baik dari panel 24 inti. Jika perutean internal sempit atau baki sulit dijangkau, jumlah yang lebih besar hanya akan membuat Anda semakin sulit melakukan instalasi. Timbang kapasitas bersama dengan tinggi rak, jenis adaptor, ruang baki, dan perutean.

Mengabaikan akses pemeliharaan

Beberapa panel terlihat kompak dan menjadi sulit diservis setelah dipasang. Jika jarak bebas depan sempit, panel tetap membuat setiap perubahan di masa depan lebih sulit; dimana tautan sering dikonfigurasi ulang, tipe geser biasanya menghemat lebih banyak daripada biayanya.

Mencampur jenis konektor tanpa rencana

SC, LC, FC, dan MPO tidak dapat dipertukarkan, begitu pula pemoles APC dan UPC. Konfirmasikan konektor dan semir yang digunakan oleh kabel, kuncir, transceiver, OLT, sakelar atau perlengkapan transmisi sebelum Anda memesan, atau Anda akan memiliki panel yang tidak dapat dikawinkan dengan jaringan.

Melupakan ekspansi di masa depan

Panel yang terisi penuh pada hari pertama merupakan masalah yang ditunda, bukan dihindari. Cadangan port cadangan atau pilih desain modular ketika jaringan kemungkinan besar akan berkembang.

Menghadap ke arah masuknya kabel

Jika entri tidak cocok dengan lokasinya - belakang, samping, atas, atau bawah - pemasangan akan berantakan dan pelepas regangan jarang sampai ke tempat yang Anda perlukan. Konfirmasikan arah terhadap tata letak rak atau dinding di depan.

Apa yang Harus Diberitahukan kepada Pemasok Anda Sebelum Meminta Penawaran

Kutipan yang akurat bergantung pada beberapa hal spesifik. Kirimkan ini dan pemasok dapat merekomendasikan panel yang tepat alih-alih menggunakan model standar termurah secara default:

• Aplikasi - FTTH, pusat data, ruang telekomunikasi, LAN perusahaan, atau kabinet luar ruangan
• Jenis pemasangan - pemasangan di rak, pemasangan di dinding, atau di luar ruangan
• Ukuran rak - 19-inci, dan 1U, 2U, atau tinggi khusus
• Jumlah serat - 12, 24, 48, 72, 96, 144 atau lainnya
• Jenis adaptor - SC, LC, FC, ST, MPO/MTP
• Polandia - UPC atau APC
• Jenis serat - mode tunggal-atau multimode
• Penyambungan - dengan atau tanpa baki penyambungan
• Panel dimuat atau dibongkar
• Arah masuk kabel
• Persyaratan kuncir dan kabel patch
• Kebutuhan pelabelan dan pengemasan
• Ekspansi yang diharapkan di masa depan

Daftar Periksa Inspeksi: Memverifikasi Panel pada Saat Kedatangan

Setelah panel tiba, pemeriksaan masuk yang cepat akan menyelamatkan kesedihan di lokasi. Di luar hitungan yang jelas, konfirmasikan rincian yang terkadang dipangkas oleh pemasok untuk mencapai harga:

• Jumlah dan jenis adaptor sesuai dengan pesanan, dan polesan (APC atau UPC) sudah benar
• Jika dimuat, kuncir adalah konektor yang tepat, panjang dan jenis seratnya, serta terpasang dengan rapi
• Baki sambatan hadir dalam jumlah yang disepakati, dengan selongsong dan kapasitas kendur
• Bahan rumah dan hasil akhir sesuai dengan spesifikasi - untuk unit luar ruangan, periksa penyegelan dan peringkat IP
• Kelenjar kabel, kit pemasangan, label, dan paket aksesori semuanya ada di dalam kotak
• Data uji kerugian penyisipan dan kerugian pengembalian disediakan sesuai janji

Jika build menyertakan peralatan terminasi di rak yang sama, panduan ini akan dilanjutkanmemasang panel patch dan beralihmencakup urutan di-situs.

Pertanyaan yang Sering Diajukan

Kesimpulan

Panel patch serat optik yang tepat lebih dari sekadar jumlah serat. Ini sesuai dengan lingkungan instalasi, konektor dan pemoles yang sudah digunakan jaringan Anda, metode penyambungan, entri kabel, ruang perutean, cara pemeliharaannya, dan ruang yang tersisa untuk berkembang. Situs FTTH kecil dilayani dengan baik oleh ODF yang dipasang di dinding; pusat data condong ke-panel rak LC atau MPO dengan kepadatan tinggi; ruang telekomunikasi yang menerima kabel luar ruangan biasanya menginginkan rak ODF dengan baki dan manajemen kabel yang tepat.

Tentukan lingkungan dan parameter utama sebelum Anda memesan, bagikan dengan pemasok Anda, dan periksa panel pada saat kedatangan. Disiplin itulah yang menghasilkan panel yang lebih mudah dipasang, lebih mudah dirawat, dan dapat diandalkan seumur hidup jaringan.
