Saat Anda merencanakan jaringan serat optik, satu pertanyaan muncul di awal: apanel patch serat vs ODFkeputusannya, yang mana yang cocok untuk rak atau ruang telekomunikasi Anda? Jawaban singkatnya - mencapai apanel tambalan seratketika Anda terutama perlu mengakhiri dan{0}}menghubungkan silang sejumlah kecil-hingga-serat dalam jumlah kecil di dekat peralatan aktif, dan memilihODF (Bingkai Distribusi Optik)ketika kabel backbone atau feeder{0}}yang jumlahnya lebih banyak memerlukan penyambungan fusi, penyimpanan yang longgar, perbaikan kabel, dan-manajemen distribusi jangka panjang.
Perpecahan bersih ini menyembunyikan sesuatu yang dipelajari dengan cepat oleh setiap teknisi lapangan: kedua kelompok produk tersebut saling tumpang tindih. Beberapa panel patch-yang dipasang di rak dikirimkan bersama baki sambungan, dan beberapa ODF ringkas tidak lebih dari sekadar menambal. Jadi pertanyaan sebenarnya bukanlah "nama yang mana", tetapi "fokus desain mana yang sesuai dengan posisi jaringan, jumlah serat, dan cara kabel masuk dan keluar dari unit." Panduan ini mencakup perbedaan, area abu-abu di antara keduanya, matriks pemilihan, pilihan konektor, dan konfigurasi proyek sebenarnya sehingga Anda dapat menentukan unit yang tepat untuk pertama kalinya. Kalau mau versi pendeknya dulu, ini diapandangan terfokus pada perbedaan inti antara ODF dan panel patch.
Apa itu Panel Patch Serat?

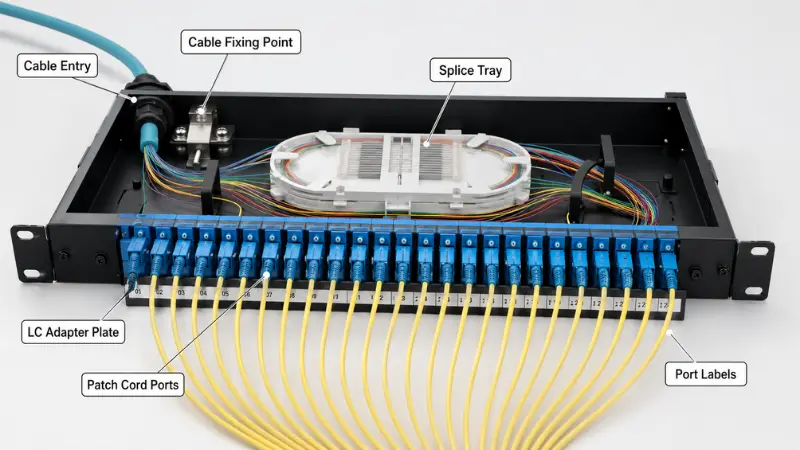

Panel patch serat mengakhiri serat yang masuk ke satu set adaptor tetap dan memberi teknisi antarmuka depan yang bersih untuk kabel patch. Ini adalah titik di mana kabel terstruktur bertemu dengan jumper yang menuju ke switch, router, konverter media, dan transceiver optik. Sebagian besar panel dipasang di rak standar berukuran 19-inci dengan tinggi 1U, 2U, atau 4U, meskipun penutup yang dipasang di dinding umum digunakan pada kabinet yang lebih kecil.
Di dalam panel biasa, Anda akan menemukan pelat adaptor (LC, SC, FC, ST, atau MPO/MTP), titik masuk dan pemasangan kabel, pengatur jumper depan dan belakang, strip pelabelan, dan - pada banyak model - baki sambungan kecil untuk menyambung kuncir ke kabel masuk. Sehari-hari, pekerjaan di panel tambalan adalah memindahkan, menambah, dan mengubah:-menambal ulang tautan tanpa mengganggu kabel permanen. Itu juga mengapa akses depan dan penomoran port yang jelas lebih penting di sini daripada penyimpanan deep slack.
Jenis panel patch yang umum
- Memperbaiki panel- adaptor pada pelat statis; biaya terendah, bagus untuk tautan stabil.
- Panel geser (laci).- baki ditarik ke depan untuk memudahkan-penghentian dan pemeriksaan.
- Panel LC{0}}densitas tinggi- mengemas sebagian besar port dupleks ke dalam 1U, karena ferrule LC 1,25 mm berukuran setengah dari ukuran SC.
- Panel kaset MPO/MTP- membuat-batang serat 12 atau 24 yang telah diakhiri sebelumnya untuk tautan 40G/100G/400G.
- Panel-yang telah diakhiri dan disambung-dimuat- konektor pabrik untuk penerapan cepat, atau-kuncir yang dipasang di pabrik dan siap disambung di lokasi.
Panel patch berada dekat dengan peralatan aktif: di rak pusat data, ruang jaringan perusahaan, lemari server, dan titik distribusi lantai. Jika tugasnya adalah patching tingkat-rak, biasanya Anda hanya memerlukan panel 1U atau 2U. Sisi praktis darimemasang panel dan menyambungkannya ke sakelarmudah, dan memilih yang benarAdaptor LCkarena kepadatan pelabuhan seringkali merupakan satu-satunya keputusan nyata.
Apa itu ODF (Bingkai Distribusi Optik)?
ODF adalah titik pengelolaan serat terstruktur yang dibuat untuk memasukkan kabel, melindunginya, menyambungkannya, dan mendistribusikannya - bukan sekadar menambal. Dibandingkan dengan panel biasa, panel ini dirancang berdasarkan jumlah serat yang lebih tinggi dan masa pakai kabel-pembangkit atau tulang punggung luar yang penuh: pemasangan dan pengardean kabel, penyambungan fusi pigtail, penyimpanan kendur, perutean terorganisir, pelabelan, dan akses pemeliharaan dalam satu bingkai.

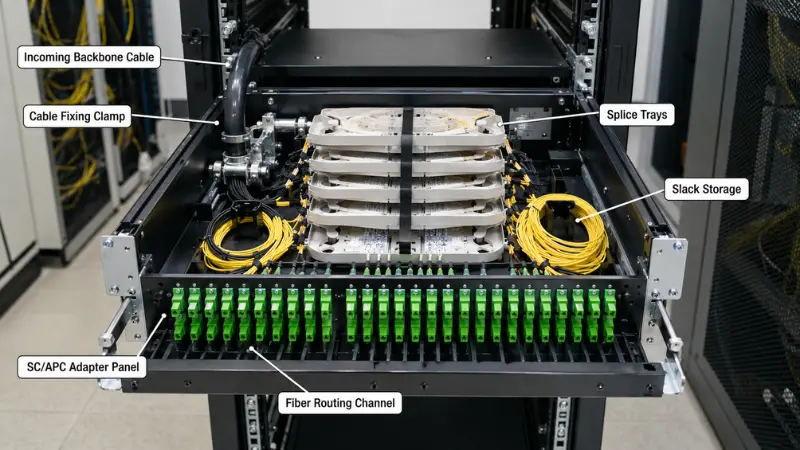

ODF tipikal dilengkapi panel adaptor, beberapa baki sambungan, saluran perutean khusus dan penyimpanan kendur, klem-pengikat kabel dan titik ground untuk bagian kekuatan kabel, penutup pelindung atau rangka tertutup, dan skema penomoran yang jelas. Alasan mengapa hal ini penting adalah karena faktor fisik: kabel pengumpan tabung longgar 96F atau 144F dilengkapi dengan bagian berkekuatan baja atau aramid yang harus diangkur sehingga tidak ada gaya tarik yang mencapai serat, kemudian setiap serat difusi-disambung ke kuncir dan digulung dengan radius tekukan terlindungi. Panel patch kecil tidak punya tempat untuk melakukan itu dengan aman.
Jenis ODF yang umum
- ODF yang dipasang di rak-- cocok untuk rak berukuran 19 inci; pekerja keras untuk ruang telekomunikasi dan lemari OLT.
- ODF-yang terpasang di dinding- untuk titik distribusi yang lebih kecil dengan luas lantai terbatas.
- Lantai-ODF berdiriBingkai berkapasitas - tinggi-untuk kantor pusat dan situs POP besar.
- Kabinet ODF / ODF modular- modul splice, splitter, dan distribusi digabungkan seiring pertumbuhan jaringan.
Anda akan melihat ODF di kantor pusat telekomunikasi, ruang akses FTTH, ruang peralatan ISP, situs POP, distribusi metro dan tulang punggung, serta ruang distribusi utama gedung. Sinyal paling jelas yang Anda perlukan adalah kabel masuk-berhitung tinggi yang harus adasambungan fusike kuncir diakhiri dengan, katakanlah,Adaptor SC, dengan kelonggaran dan perlindungan selama bertahun-tahun. Untuk mendapatkan latar belakang netral mengenai-pertukaran ini, ikhtisar FOA tentangpenyambungan dan penghentian pabrik-luaradalah referensi yang kuat. Dan karena ODF hadir dalam beberapa gaya pemasangan - yang membuat banyak pembeli-pertama kali tertarik -, maka ODF layak untuk dibacajenis utama bingkai distribusi optiksebelum Anda mengukur bingkai.

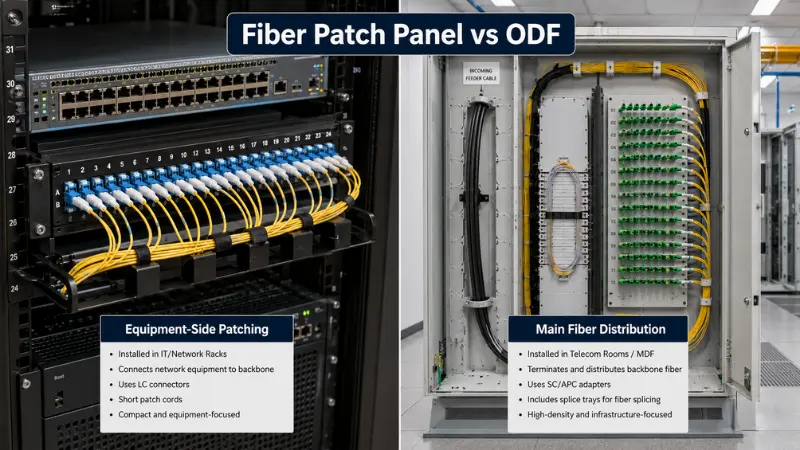

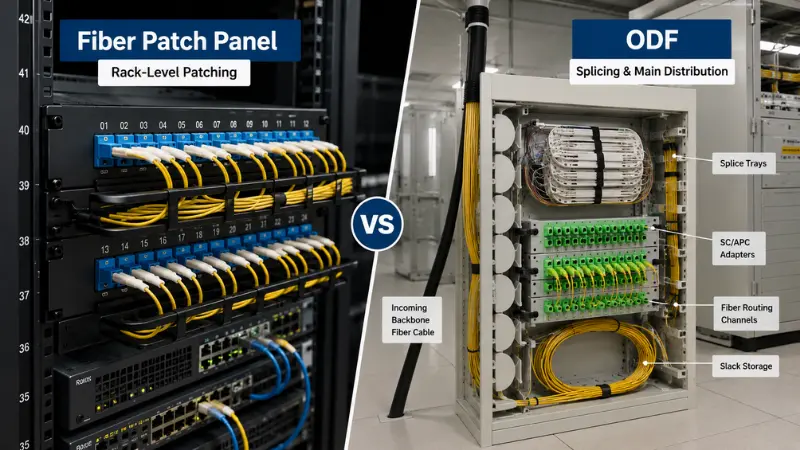

Fiber Patch Panel vs ODF: Perbedaan Nyata
Keduanya mengelola serat, tetapi prioritas desainnya mengarah ke arah yang berbeda. Tabel di bawah ini selangkah lebih maju dari tabel-yang biasa.
| Titik perbandingan | Panel tambalan serat | ODF |
|---|---|---|
| Fokus desain utama | Penghentian dan-koneksi silang (patching) | Pengakhiran, penyambungan, perlindungan, perutean, distribusi |
| Posisi jaringan yang khas | Sisi-peralatan, di dalam rak dan lemari | Distribusi utama: ruang telekomunikasi, ruang FTTH, kantor pusat, POP |
| Jumlah serat yang khas | 12F–48F | 48F–144F ke atas |
| Kapasitas sambungan | Opsional, ruang baki terbatas | Beberapa baki; bagian inti dari desain |
| Struktur fisik | Kotak kompak 1U–4U atau dinding | Bingkai lebih besar, sering kali tertutup dan terlindungi |
| Entri dan pemasangan kabel | Pereda ketegangan dasar | Pemasangan yang berat, landasan untuk kekuatan anggota |
| Kendur dan perutean | Minimal | Saluran penyimpanan dan perutean slack khusus |
| Akses depan/belakang | Patch{0}}akses depan | Akses depan dan belakang untuk sambungan dan tambalan |
| Instalasi | Rak atau dinding | Rak, dinding, lantai, atau lemari |
| Metode ekspansi | Dibatasi oleh port dan ruang U- | Tambahkan modul dan baki; dibangun untuk pertumbuhan |
| Pemeliharaan | Perubahan patch cepat | Manajemen sambungan dan patch jangka panjang yang terstruktur |
| Biaya relatif | Lebih rendah per port | Lebih tinggi, namun lebih sedikit unit untuk jumlah yang tinggi |
Dimana Garisnya Kabur: Tumpang Tindih Fungsional?
Memperlakukan "patch panel=patching only" dan "ODF=splicing only" pada akhirnya akan menyesatkan Anda. Banyak panel patch yang dipasang di rak dilengkapi dengan baki sambungan, dan ODF kecil sebagian besar dapat digunakan untuk melakukan patching. Deskripsi jujurnya adalah tentang penekanan: panel patch dioptimalkan untuk-manajemen jumper samping peralatan dalam ruang yang ringkas, sementara ODF dioptimalkan untuk entri kabel, perlindungan sambungan, penyimpanan kendur, dan distribusi terstruktur yang harus tahan lama. Saat Anda membandingkan lembar spesifikasi, bacalah struktur internal - jumlah baki, kapasitas kendur,-perangkat keras perbaikan kabel - bukan hanya jumlah adaptor. Dua unit dapat bertuliskan "48 port" dan dibuat untuk pekerjaan yang sangat berbeda.
ODF vs Panel Patch Serat vs Kotak Distribusi Serat
Produk ketiga mengaburkan perbandingan: kotak distribusi fiber, atau kotak terminal. Dengan kasar:
- Panel tambalan serat- penghentian tingkat rak-dan penambalan di dekat peralatan.
- ODF- penghentian-distribusi-tingkat utama, penyambungan, perlindungan, dan perutean untuk jumlah serat sedang-hingga-tinggi.
- Distribusi fiber / kotak terminal- kandang yang lebih kecil, sering kali dipasang di dinding-atau tiang, lebih dekat ke pengguna akhir, sering kali berada di luar ruangan-, yang juga dapat menampung splitter.
Dalam satu jaringan Anda mungkin melihat ketiganya: ODF di ruang utama, panel tempel di rak peralatan, danterminal dan kotak distribusidi pintu masuk gedung atau di setiap lantai. Jika batas-batasnya masih terasa kabur, ini adalah penembusanperbedaan produk distribusi seratlayak untuk dibaca.
Bagaimana Cara Memilih: Proses-demi-Langkah?
-
Identifikasi posisi jaringan
- Panel patch bersandar di sisi-peralatan (di samping sakelar dan OLT); titik distribusi utama yang menerima kabel luar bersandar pada ODF.
-
Konfirmasikan jumlah serat saat ini dan di masa depan
- 12F–24F cocok untuk kabinet kecil dan distribusi lantai, 48F umum untuk tulang punggung perusahaan dan ruangan kecil, dan 96F–144F+ menunjuk ke ruang FTTH OLT, situs POP, dan kantor pusat.
-
Putuskan apakah penyambungan fusi diperlukan
- Jika kabel-pengumpan tabung yang longgar harus dibuka, dipasang, dan disambung menjadi kuncir, Anda memerlukan kapasitas baki penyambungan-yang sebenarnya dan penyimpanan yang kendur - yang merupakan wilayah ODF.
-
Konfirmasikan jenis konektor dan poles
- Itu harus sesuai dengan pabrik yang ada; LC/UPC untuk-rak dengan kepadatan tinggi, SC/APC untuk sebagian besar pekerjaan PON dan akses.
-
Periksa ruang instalasi
- rak 1U–2U atau kotak dinding untuk ruangan sempit; rak, dinding, atau lantai ODF yang kapasitasnya melebihi ruang.
-
Rencanakan pemasukan dan pemasangan kabel
- Entri belakang, samping, atas, atau bawah harus sesuai dengan lokasinya, dengan klem, pelepas regangan, dan landasan untuk kabel lapis baja atau OSP.
-
Kapasitas ekspansi cadangan
- Slot adaptor cadangan dan ruang baki kini jauh lebih murah dibandingkan menukar seluruh unit nantinya.
Panel Patch Serat vs Matriks Seleksi ODF
| Kondisi proyek | Pilihan yang lebih baik | Mengapa |
|---|---|---|
| Penambalan rak 1U di samping sakelar | Panel tambalan serat | Manajemen jumper-akses depan yang ringkas |
| Cabang 48F dengan hanya beberapa sambungan | Sambungan-panel patch yang dimuat seringkali sudah cukup | Penyambungan terbatas cocok dengan-panel yang dilengkapi baki |
| Kabel pengumpan 96F–144F dengan penyambungan penuh | ODF | Kapasitas baki, penyimpanan kendur, pemasangan kabel, dan grounding |
| Ruang telekomunikasi / OLT FTTH | ODF | Manajemen pengumpan dan distribusi, kepadatan SC/APC |
| Kantor kecil atau penghubung satu lantai | Panel tambalan serat | Kompleksitas rendah, jumlah serat rendah |
| Tulang punggung plus rak peralatan | Keduanya | ODF untuk distribusi utama, sisi peralatan-panel |
| Batang MPO/MTP yang sudah-dihentikan sebelumnya | Panel patch kaset MPO/MTP | Tidak ada penyambungan bidang; terobosan yang cepat dan{0}}kepadatan tinggi |
Konektor dan Polandia: LC, SC, MPO, dan UPC vs APC
Pilihan adaptor dan pemoles sering kali lebih penting daripada pertanyaan-vs-ODF itu sendiri, karena harus sesuai dengan pabrik yang ada. LC mendominasi-rak dan pusat data dengan kepadatan tinggi - ferrule 1,25 mm-nya memungkinkan panel 1U membawa 96 serat atau lebih, itulah sebabnya LC menjadi konektor dupleks default diPengkabelan terstruktur ANSI/TIA-568. SC adalah inti dari FTTH dan akses telekomunikasi: ferrule 2,5 mm dan kait dorong-pull kuat dan mudah ditangani di lapangan, dan SC/APC umum digunakan di mana pun pantulan balik harus tetap sangat rendah. FC masih muncul pada peralatan pengujian dan beberapa penyiapan-getaran tinggi atau lama, sementara MPO/MTP membawa trunk yang telah-dihentikan di belakang tautan 40G/100G/400G. Pengorbanan kepadatan praktis-diuraikan dalam perbandingan iniLC dan MTP/MPO dalam-kabel berkepadatan tinggi.
Bahasa Polandia adalah bagian yang sering disalahartikan oleh orang-orang. Ferrule PC dan UPC melakukan kontak fisik dengan kerugian rendah; ferrule APC menambahkan sudut 8 derajat sehingga cahaya yang dipantulkan diarahkan ke kelongsong, bukan langsung kembali ke sumbernya, karenaReferensi konektor FOAmenjelaskan. Hal ini membuat APC menjadi pilihan untuk PON, video RF/CATV, dan tautan-mode tunggal-kecepatan bit tinggi - namun hal ini juga berarti Anda tidak boleh memasangkan konektor APC ke konektor UPC: permukaan ujung yang miring dan datar tidak akan terpasang, lonjakan yang hilang, dan Anda dapat merusak ferrule. Rencanakan satu pemolesan per jalur. Untuk detailnya, lihat panduan iniJenis polesan PC, UPC, dan APCdan yang berdedikasiKonektor SC/APCringkasan.
Contoh Konfigurasi Proyek Nyata
rak perusahaan 24 port
Ruang jaringan lantai hanya perlu menghubungkan beberapa sakelar ke serat riser. Panel patch LC/UPC 1U, 24-port - baik yang sudah-diakhiri atau dengan kuncir yang disambung pada baki kecil - memberikan patching akses depan yang bersih dengan ruang kosong. ODF di sini akan membuang-buang ruang dan biaya.
Ruang telekomunikasi FTTH 144F
Kabel pengumpan yang masuk ditambatkan dan diardekan pada rangka, setiap serat difusi-disambungkan ke pigtail SC/APC, slack digulung dengan radius tekukan terlindungi, dan kabel patch dipasang ke OLT. Dengan baki sambungan, perutean, dan 144 terminasi yang harus dikelola selama bertahun-tahun, ODF yang dipasang di rak jauh lebih mudah digunakan dibandingkan menumpuk beberapa panel kecil. Di dekat siniPemisah PLCmemberi makan jaringan distribusi; jika Anda mencari sisi pasif, iniKomponen pasif FTTHpanduan adalah daftar periksa yang berguna.
Kabel trunk pusat data
Tautan 40G/100G berjalan pada-batang MPO/MTP yang telah diakhiri dan dipisahkan oleh panel patch kaset. Prioritasnya adalah kepadatan port, polaritas, dan perutean yang bersih berdasarkan-pengkabelan terstruktur berbasis standar - bukan penyambungan - sehingga panel mengalahkan ODF di sini.
Membangun tulang punggung (desain berlapis)
Ruang peralatan utama menggunakan ODF untuk mengakhiri dan mendistribusikan serat riser antar lantai; setiap lantai menggunakan panel patch untuk koneksi sakelar lokal. Tulang punggung tetap stabil sementara penambalan tetap fleksibel - dan itu biasanya merupakan jawaban yang paling mudah dipertahankan untuk bangunan-berlantai banyak.
Daftar Periksa Pra-Pembelian: Port, Adaptor, Baki Sambungan, dan Ukuran Rak
| Parameter | Mengapa itu penting | Fokus panel tambalan | fokus ODF |
|---|---|---|---|
| Jumlah serat / port | Menetapkan kapasitas dan ruang kepala | 12–48F hari ini, ditambah cadangan | 48–144F+ dengan ruang modul |
| Adaptor dan poles | Harus cocok dengan tanamannya | Kepadatan LC/UPC | SC/APC untuk PON, plus LC |
| Sambungan-kapasitas baki | Melindungi dan menyimpan sendi | Seringkali satu nampan kecil | Beberapa baki berukuran sesuai hitungan |
| Tipe dudukan/rak | Cocok dengan ruangannya | 1U–2U atau dinding | Rak, dinding, lantai, atau lemari |
| Entri dan pemasangan kabel | Menghindari stres dari serat | Pereda ketegangan ringan | Penjepit dan grounding untuk kabel OSP |
| Kontrol radius-tikungan | Kerugian dan keandalan | Perutean jumper yang rapi | Cincin perutean dan penyimpanan kendur |
| Pelabelan | Lebih sedikit kesalahan pemeliharaan | Label port depan | Port lengkap dan penomoran sambungan |
| Ruang kepala ekspansi | Menghindari penggantian penuh | Luangkan-ruang | Slot cadangan dan ruang baki |
Kesalahan Umum - dan Berapa Kerugiannya
-
Membeli berdasarkan hitungan port saja
- Dua unit "48-port" dapat berbeda sepenuhnya di dalamnya; Anda mungkin tidak mendapatkan kelonggaran atau baki dan panel yang sulit dirawat.
-
-
Menggunakan panel tambalan polos untuk penyambungan berat
- Baki meluap, serat menjadi bengkok melewati batasnya, dan perlindungan sambungan mengalami - muncul kemudian karena kehilangan atau sambungan terputus-putus.
-
-
Mengabaikan arah masuknya kabel
- Entri yang bertentangan dengan tata letak situs memberikan tekanan pada serat dan membuat instalasi menjadi lambat dan berantakan.
-
-
Mencampur konektor dan memoles tanpa rencana
- Ketidakcocokan-ke-UPC saja dapat merusak return loss link-mode tunggal. Putuskan LC/SC dan UPC/APC terlebih dahulu, dan pertimbangkan bagaimana Anda mengakhiri dengan pembahasan inikonektor cepat versus penyambungan fusi.
-
-
Tidak meninggalkan ruang kepala ekspansi
- Ketika hitungan bertambah, unit penuh tanpa slot cadangan atau ruang baki berarti mengganti semuanya alih-alih menambahnya.
Pertanyaan Umum
T: Apakah ODF Sama dengan Panel Fiber Patch?
J: Tidak. Fungsinya tumpang tindih, namun panel patch dibuat untuk penghentian dan patching sisi peralatan, sementara ODF menambahkan penyambungan, perlindungan kabel, penyimpanan kendur, dan distribusi terstruktur untuk jangka panjang.
T: Bisakah saya menggunakan Panel Fiber Patch sebagai pengganti ODF?
J: Ya, untuk tautan sederhana dengan jumlah serat rendah dan sedikit atau tanpa penyambungan. Setelah Anda memiliki jumlah yang tinggi, kabel pengumpan masuk, atau penyambungan fusi yang berat, ODF adalah pilihan yang lebih aman.
T: Apakah Setiap Panel Patch Serat Termasuk Baki Sambungan?
J: Tidak. Banyak yang hanya-adaptor, untuk-penggunaan yang telah dihentikan atau jumper; lainnya disambung-dengan nampan untuk kuncir. Periksa spesifikasi sebelum Anda berasumsi.
T: Apa Perbedaan Antara ODF dan Kotak Distribusi Fiber?
J: ODF adalah-kerangka distribusi utama yang lebih besar, biasanya dipasang di dalam ruangan dan dipasang di rak- atau-di lantai. Kotak distribusi adalah wadah yang lebih kecil, sering kali berada di luar ruangan-yang lebih dekat dengan pelanggan dan juga dapat menampung splitter.
T: Apakah ODF Hanya Digunakan di Jaringan FTTH?
J: Tidak. ODF umum terjadi di kantor pusat, ruang ISP, dan tulang punggung metro dan perusahaan - di mana saja-kabel dengan jumlah besar memerlukan penghentian, penyambungan, dan distribusi.
T: Haruskah Saya Memilih Adaptor SC atau LC?
A: Cocokkan dengan tanamannya. LC untuk-rak dan pusat data dengan kepadatan tinggi; SC, sering kali SC/APC, untuk akses FTTH dan telekomunikasi.
T: Bisakah saya memasang ODF di rak 19 inci?
J: Ya. ODF-yang dipasang di rak adalah standar untuk ruang telekomunikasi dan lemari OLT; versi dinding dan lantai ada untuk ruang lain.
T: Mana yang Lebih Baik Untuk Pusat Data?
J: Biasanya panel patch serat - LC atau MPO/MTP - untuk patching tingkat rak, dengan ODF hanya jika area distribusi tulang punggung yang besar memerlukan penyambungan dan perlindungan.
T: Pada 48 Serat, Apakah Saya Memilih Panel Patch atau ODF?
A: Itu tergantung pada penyambungan. Sedikit atau tidak ada penyambungan dan ruang sempit menunjukkan sambungan-yang sudah dipasang atau-panel patch yang sudah diakhiri. Kabel pengumpan masuk yang memerlukan penyambungan penuh, kendur, dan titik grounding ke ODF 48F - terutama jika Anda berharap untuk tumbuh hingga 96F.
T: Apa yang Harus Saya Periksa Sebelum Membeli?
J: Jumlah serat dan port ditambah ruang kepala, jenis adaptor dan pemoles, kapasitas-baki sambungan, jenis pemasangan dan unit rak, entri dan pemasangan kabel, kontrol radius-tikungan, dan skema pelabelan.
Jika pekerjaannya adalah penambalan tingkat-rak yang bersih, panel tambalan serat adalah pilihan yang praktis dan-hemat biaya. Jika Anda mengakhiri kabel backbone yang jumlahnya banyak atau masuk yang memerlukan penyambungan, perlindungan, penyimpanan yang lambat, dan manajemen distribusi yang bertahun-tahun, ODF adalah solusinya. Jaringan besar biasanya menjalankan - ODF untuk distribusi utama, sisi peralatan panel patch. Apa pun yang Anda tentukan, konfirmasikan jumlah dan ruang kepala, jenis adaptor dan pemoles, kapasitas sambungan, ukuran dudukan dan rak, serta entri kabel sebelum Anda memesan, sehingga unit ini cocok untuk pemasangan saat ini dan pertumbuhan tahun depan.
