Analisis diferensiasi rangka distribusi serat optik, kotak terminal, kotak distribusi, dan rangka ODF
Keempatnya mempunyai ciri-ciri yang serupa, terutama tercermin pada fungsi dasarnya:
1. Fiksasi dan perlindungan
Setelah kabel serat optik menyatu dengan kabel ekor, kabel tersebut dapat dipasang secara mekanis pada selubung luar kabel, memasang pelindung kabel ground, dan mengelompokkan ujung dan serat untuk perlindungan guna memastikan kabel dan inti tidak rusak.
2. Fungsi alokasi
Masukkan konektor pada kabel belakang ke dalam adaptor untuk mencapai sambungan jalur optik dengan konektor optik di sisi lain adaptor. Adaptor dan konektor harus memenuhi persyaratan pemasangan dan pencabutan yang fleksibel, dan jalur optik harus memiliki kemampuan untuk disesuaikan dan diuji secara bebas.
3. Fungsi pengelasan
Mereka dapat memadukan serat optik pada kabel serat optik dengan kabel ekor, menggulung dan menyimpan kelebihan serat optik, serta melindungi sambungan fusi.
4. Fungsi penyimpanan
Mereka dapat menampung berbagai kabel optik yang terhubung silang antar rak, memastikan bahwa kabel dapat disimpan secara teratur dan rapi. Bagian dalam rangka distribusi serat optik perlu dirancang dengan ruang yang cukup dan metode yang masuk akal, sehingga jalur kabel serat optik dapat diarahkan dengan jelas, mudah diatur, dan memenuhi persyaratan radius tekukan minimum.
Karakteristik diferensiasi dari keempatnya terutama terletak pada lingkungan aplikasinya yang berbeda:

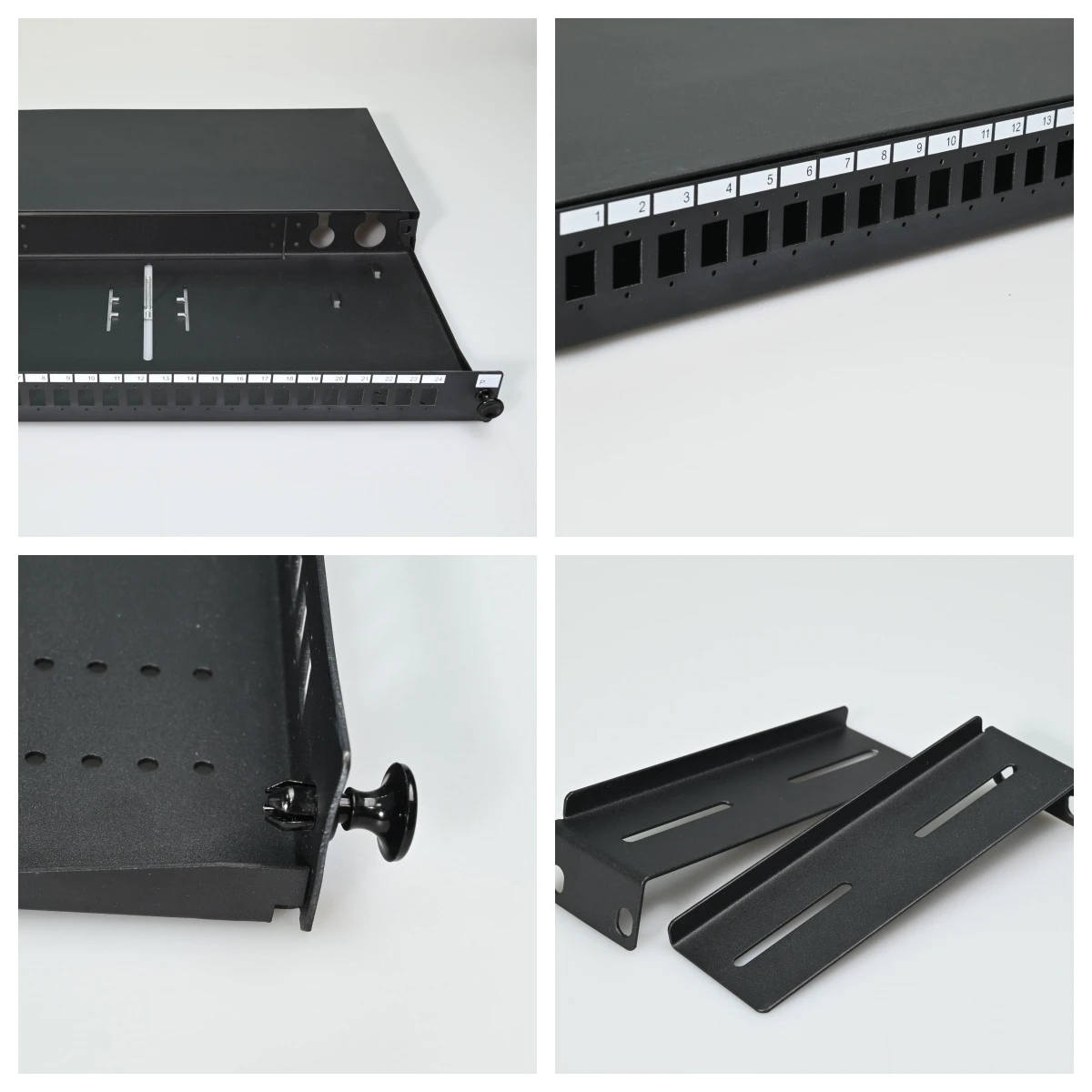

1. Kerangka distribusi serat optik
Terutama digunakan untuk menghubungkan tulang punggung vertikal dan kabel optik horizontal, sebagian besar berupa rak 19 inci dengan tinggi 1U. Jumlah port dalam kerangka distribusi serat optik biasanya 24 atau 48. Menyediakan fungsi perkabelan yang relatif universal, cocok untuk kebutuhan akses serat optik dalam berbagai skenario seperti pusat data dan stasiun pangkalan komunikasi.
2.Kotak terminal
Terutama menyediakan penyambungan fusi serat optik, penyambungan fusi serat optik dan serat ekor, dan fungsi serah terima konektor optik. Biasanya digunakan dalam situasi di mana kabel optik perlu dipecah menjadi serat tersendiri, seperti titik akses serat sisi pengguna dalam proyek FTTH. Sering ditempatkan di ujung kabel optik horizontal sebagai titik colokan-terdekat ke peralatan terminal, dengan maksimal 8 atau 12 port untuk kemudahan pemasangan di dinding atau desktop
3.Kotak distribusi serat
Dilengkapi secara internal dengan terminal kabel serat optik, unit pelindung fusi, dan adaptor serat optik, digunakan untuk menghubungkan kabel tulang punggung dan distribusi di luar ruangan, di koridor, atau di dalam ruangan. Jumlah port biasanya 24 atau 48, biasa ditemukan di jaringan FTTH dan merupakan kotak kecil yang umum di koridor. Mengingat kebutuhan akan kemudahan pemasangan, pengoperasian, dan pemeliharaan, kotak serat optik dapat disesuaikan ukuran dan fungsinya sesuai dengan skenario aplikasi dan kebutuhan jaringan yang berbeda.
4. Kerangka distribusi ODF
Rak ODF biasanya mencakup modul koneksi serat optik, unit distribusi, konektor, dan slot manajemen, yang digunakan untuk mendistribusikan, menghubungkan, dan mengelola kabel optik. Kerangka distribusi ODF dirancang khusus untuk ruang komunikasi serat optik, dengan berbagai port (12-1440 inti), cocok untuk skenario pemasangan kabel serat optik skala besar seperti pusat data, stasiun pangkalan komunikasi, dan sistem pemasangan kabel terintegrasi.
Umumnya,kerangka distribusi serat optik terutama digunakan untuk menghubungkan dan mengelola kabel optik, menyediakan fungsi perkabelan yang relatif universal; Kotak terminal lebih fokus pada pemisahan kabel optik dan penggabungan serat optik, cocok untuk titik akses tertentu; Kotak distribusi serat terutama digunakan untuk percabangan, pendistribusian, dan pengelolaan kabel optik distribusi, yang biasa ditemukan di jaringan FTTH; Kerangka distribusi ODF lebih fokus pada distribusi, koneksi, dan persilangan sinyal optik, dengan{0}}koneksi kepadatan tinggi dan kemampuan pengelolaan serat halus.
Mereka pada dasarnya adalah braket untuk coupler, tidak terlibat langsung dalam proses transmisi data, namun memberikan dukungan yang diperlukan untuk lokasi yang berbeda sesuai dengan skenario aplikasi spesifik dan persyaratan konfigurasi port. Sebagai komponen kunci infrastruktur komunikasi serat optik, serat optik memainkan peran yang tak tergantikan dalam memastikan stabilitas jaringan, meningkatkan efisiensi transmisi, dan memenuhi beragam kebutuhan aplikasi.
