Evolux Fiber menawarkan kabel patch serat optik khusus LC/UPC KE LC/UPC Duplex Connector dengan kabel Simplex. Ini digunakan di LAN di dalam gedung atau kampus untuk menghubungkan komputer, printer, dan perangkat jaringan lainnya, menawarkan kecepatan transfer data yang lebih cepat daripada kabel tembaga tradisional.
Spesifikasi
| Jenis Serat | SM/MM |
|---|---|
| Polandia | PC/UPC/APC |
| Tipe Konektor | LC, SC, ST, FC |
| Kerugian Penyisipan | Kurang dari atau sama dengan 0,30dB (IEC Kelas C); Kurang dari atau sama dengan 0,15dB (IEC Kelas B) |
| Kembali Kerugian | SM UPC Lebih besar dari atau sama dengan 50dB; SM APC Lebih besar dari atau sama dengan 60dB; MM PC Lebih besar dari atau sama dengan 35dB |
| Diameter Jaket | 0.9mm, 2.0mm, 3.0mm |
| Modus Serat | 9/125um, 50/125um, 62,5/125um |
| Opsi Kabel | PVC/LSZH/OFNP |
| Suhu Operasional | -40ºC~+75ºC |
Fitur
-Desain UnibootMengurangi Volume Kabel Hingga 50% saat Perutean
-Tab Tekan/Tarik untuk Kegunaan yang Lebih Baik dalam Aplikasi-Kepadatan Tinggi
-Kerugian penyisipan yang rendah dan kerugian pengembalian yang tinggi
-Semua data kinerja dijamin pada seluruh rentang suhu pengoperasian (‐40 derajat hingga +85 derajat )
-Berbagai pilihan tipe konektor standar (termasuk SC/APC, LC/UPC, LC/APC, dan MPO/APC) dan panjangnya (hingga 30 meter)

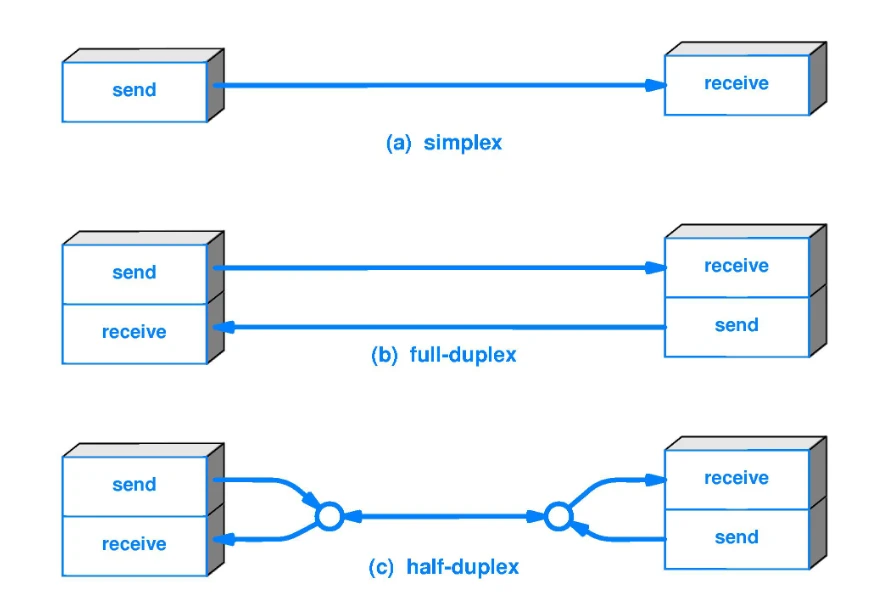

Apa BedanyaKabel Serat Optik Simplex dan Duplex?
Simpleks:Simplex hanya memiliki satu kabel serat optik dan satu konektor serat optik di setiap ujungnya. Ini hanya memungkinkan data dikirim dalam satu arah, yang tidak dapat diubah. Simplex biasanya digunakan di dalam gedung untuk switch Ethernet atau perangkat lainnya.
Rangkap:Duplex memiliki dua helai kabel serat optik dan dua konektor serat optik di setiap ujungnya untuk mengirim dan menerima data. Duplex sering digunakan untuk menghubungkan-peralatan jaringan berkecepatan tinggi, seperti sistem server dan switch serat optik.
Aplikasi
Tempat Menggunakan Kabel Patch Dupleks Mode Tunggal LC ke LC UPC 9/125μm
Server Pusat Data-untuk-Mengalihkan Koneksi Fiber
Konfigurasi dupleks LC ke LC UPC mendukung saluran transmisi dan penerimaan simultan yang diperlukan untuk koneksi NIC server ke switch-atas-rak. Serat mode tunggal 9/125μm menghasilkan redaman rendah pada jarak tempuh hingga beberapa kilometer, sehingga kabel patch ini cocok untuk koneksi intra-rak dan tautan lintas-lorong di lingkungan pusat data-berskala besar.
Pengkabelan Terstruktur Tulang Punggung LAN Perusahaan
Membangun jaringan tulang punggung yang menghubungkan ruang telekomunikasi di beberapa lantai menggunakan kabel patch dupleks mode tunggal LC UPC untuk distribusi serat antar-lantai. Opsi jaket LSZH memenuhi kode keselamatan kebakaran untuk kabel yang disalurkan melalui ruang pleno dan riser, sedangkan kisaran suhu pengoperasian -40 derajat hingga +75 derajat mengakomodasi lemari peralatan dengan kontrol suhu variabel.
Koneksi Jaringan Distribusi Optik FTTH
Fiber-ke--rumahpenerapan yang menghubungkan port OLT ke input splitter memerlukan kabel terminasi LC UPC yang andal. Spesifikasi kerugian penyisipan IEC Kelas B Kurang dari atau sama dengan 0,15dB mempertahankan anggaran daya optik untuk sistem PON yang melayani pelanggan perumahan melalui jarak distribusi yang diperpanjang.
Penambalan ODF Kantor Pusat Telekomunikasi
Operator telekomunikasi yang mengelola kerangka distribusi optik di kantor pusat menggunakan jumper duplex mode tunggal LC ke LC untuk menghubungkan peralatan transmisi{0}}silang. Ketersediaan diameter jaket 0,9 mm, 2,0 mm, dan 3,0 mm memungkinkan pemilihan berdasarkan kepadatan kabel dan persyaratan perutean dalam rak peralatan.
Fasilitas Siaran SDI-melalui-Transportasi Fiber
Sistem produksi televisi dan transmisi siaran yang membawa sinyal 3G-SDI dan 12G-SDI melalui serat menggunakan koneksi dupleks LC untuk tautan kontrol-ke-master-. Kisaran suhu pengoperasian yang luas mendukung pemasangan di kendaraan produksi bergerak dan fasilitas siaran jarak jauh.
Pertanyaan yang Sering Diajukan
Q1: Jenis serat apa yang dimaksud dengan 9/125μm?
J: Spesifikasi 9/125μm menunjukkan serat mode tunggal dengan diameter inti 9-mikron dan diameter kelongsong 125 mikron. Jenis serat ini mendukung transmisi jarak jauh pada panjang gelombang 1310nm dan 1550nm dengan redaman sinyal minimal.
Q2: Apa perbedaan antara opsi jaket PVC, LSZH, dan OFNP?
A: PVC (Polivinil Klorida) adalah jaket standar untuk penggunaan umum di dalam ruangan. LSZH (Low Smoke Zero Halogen) mengeluarkan asap minimal dan tidak ada gas halogen beracun saat dibakar, cocok untuk ruangan tertutup. OFNP (Plenum Nonkonduktif Serat Optik) memenuhi persyaratan NEC untuk kabel di ruang-yang menangani udara di atas plafon gantung.
Q3: Kerugian penyisipan apa yang dapat saya harapkan dari konektor IEC Kelas B?
J: Konektor IEC Kelas B dikirimkankerugian penyisipanKurang dari atau sama dengan 0,15dB per pasangan yang dikawinkan. Spesifikasi ini mempertahankan lebih banyak daya optik dibandingkan Kelas C ( Kurang dari atau sama dengan 0,30dB), yang penting untuk sambungan-jarak jauh dengan anggaran daya yang ketat.
Q4: Apa yang dimaksud dengan jenis cat UPC?
J: UPC (Ultra Physical Contact) mengacu pada metode pemolesan permukaan-ujung konektor yang menghasilkan permukaan sedikit melengkung, sehingga menghasilkankerugian kembaliLebih besar dari atau sama dengan 50dB untuk aplikasi mode tunggal. Jenis poles ini merupakan standar untuk jaringan transmisi data digital.
Q5: Dapatkah saya menggunakan kabel ini untuk instalasi di luar ruangan?
J: Suhu pengoperasian -40 derajat hingga +75 derajat dapat mengakomodasi beberapa pemasangan kabinet luar ruangan, namun kabel ini dirancang terutama untuk penggunaan di dalam ruangan. Aplikasi luar ruangan memerlukan kabel dengan perlindungan UV tambahan dan konstruksi penghambat kelembapan.
Q6: Berapa diameter jaket yang tersedia?
J: Tiga diameter jaket ditawarkan: 0,9 mm untuk aplikasi pigtail dan ruang yang sempit, 2,0 mm sebagai diameter kabel patch standar, dan 3,0 mm untuk pemasangan yang memerlukan perlindungan mekanis tambahan.
Q7: Jenis konektor apa yang dapat dikombinasikan dengan LC?
J: Lini produk mendukung jenis konektor LC, SC, ST, dan FC dalam berbagai kombinasi. Kabel hibrid seperti LC ke SC atau LC ke FC tersedia untuk menghubungkan peralatan dengan tipe antarmuka berbeda.
Q8: Bagaimana cara membersihkan konektor LC sebelum digunakan?
J: Gunakan pena pembersih serat optik atau pembersih kaset yang dirancang untuk ferrule LC. Bersihkan permukaan ujung konektor sebelum setiap pemasangan untuk mencegah kontaminasi debu yang meningkatkan kehilangan penyisipan.
