Hai! Saya seorang pemasok adaptor MU serat optik, dan hari ini saya akan memandu Anda melalui proses memasang adaptor MU serat optik dalam perakitan kabel serat optik. Apakah Anda seorang penggemar DIY atau profesional di lapangan, panduan ini akan membantu Anda menyelesaikan pekerjaan dengan benar.
Mengapa adaptor MU serat optik?
Sebelum kita melompat ke proses instalasi, mari kita dengan cepat berbicara tentang mengapa adaptor MU serat optik adalah pilihan yang bagus. Adaptor ini sangat kompak, yang membuatnya sempurna untuk aplikasi kepadatan tinggi. Mereka menawarkan kinerja optik yang sangat baik dengan kehilangan penyisipan rendah dan kehilangan pengembalian tinggi, memastikan bahwa jaringan serat optik Anda berjalan dengan lancar. Anda dapat memeriksa lebih lanjut tentangAdaptor mu serat optikdi situs web kami.
Yang Anda butuhkan
Hal pertama yang pertama, kumpulkan semua alat dan bahan yang Anda perlukan untuk instalasi:
- Adaptor mu serat optik: Jelas, Anda membutuhkan adaptor itu sendiri. Pastikan itu jenis yang tepat untuk aplikasi Anda.
- Unit Kabel Serat Optik: Ini adalah kabel tempat Anda akan memasang adaptor.
- Penari telanjang serat: Untuk menghilangkan lapisan luar kabel serat optik.
- Cleavers serat: Ini digunakan untuk membuat potongan bersih pada serat.
- Serat - Tisu gratis: Untuk membersihkan ujung serat dan adaptor.
- Gel optik atau epoksi (opsional): Bergantung pada jenis adaptor dan metode instalasi, Anda mungkin memerlukan ini untuk ikatan yang lebih baik.
Langkah 1: Siapkan kabel serat optik
Langkah pertama adalah menyiapkan kabel serat optik. Mulailah dengan menggunakan penari telanjang serat untuk menghilangkan jaket luar kabel. Berhati -hatilah agar tidak merusak serat dalam. Biasanya, jaket luar terbuat dari bahan plastik yang keras, dan penari telanjang dirancang untuk memotongnya tanpa merusak serat halus di dalamnya.
Setelah jaket luar dilepas, Anda akan melihat lapisan buffer di sekitar serat. Gunakan penari telanjang lagi untuk menghilangkan lapisan buffer, memperlihatkan serat telanjang. Langkah ini membutuhkan tangan yang mantap karena seratnya sangat tipis dan rapuh.
Langkah 2: Bersihkan serat
Setelah melucuti serat, penting untuk membersihkannya. Gunakan lint - Wipe bebas direndam dalam isopropil alkohol untuk membersihkan serat telanjang dengan lembut. Kotoran atau puing apa pun pada serat dapat menyebabkan kehilangan sinyal atau masalah lain di jaringan optik. Pastikan untuk membersihkan seluruh panjang serat yang terbuka.
Langkah 3: Cleave the Fiber
Sekarang, saatnya untuk memecah serat. Pegarang serat adalah alat khusus yang membuat potongan yang tepat dan bersih pada serat. Tempatkan serat yang dibersihkan di pecat, mengikuti instruksi pabrik. Tujuannya adalah untuk mendapatkan potongan datar dan tegak lurus di ujung serat. Cleave yang baik sangat penting untuk koneksi rendah - kerugian.
Langkah 4: Siapkan adaptor MU serat optik
Sebelum memasukkan serat ke dalam adaptor, siapkan adaptor itu sendiri. Periksa adaptor untuk debu atau puing -puing. Gunakan lint - Wipe gratis untuk membersihkan bagian dalam adaptor. Jika Anda menggunakan gel optik atau epoksi, oleskan sejumlah kecil ke bagian adaptor yang sesuai sesuai dengan instruksi.
Langkah 5: Masukkan serat ke dalam adaptor
Masukkan serat yang dibelah dengan hati -hati ke dalam adaptor MU serat optik. Pastikan itu masuk dengan lancar dan sampai akhir. Jika Anda menggunakan Epoxy, inilah saatnya serat akan mengikat dengan adaptor. Tahan serat di tempat untuk jumlah waktu yang disarankan untuk ditetapkan epoksi.
Langkah 6: Amankan adaptor
Setelah serat dimasukkan, kencangkan adaptor di tempatnya. Beberapa adaptor datang dengan mekanisme penguncian, sementara yang lain mungkin memerlukan alat atau pengencang tambahan. Pastikan adaptor terpasang dengan kuat ke unit kabel sehingga tidak terlepas dari waktu ke waktu.
Langkah 7: Uji koneksi
Setelah memasang adaptor, penting untuk menguji koneksi. Anda dapat menggunakan waktu optik - Domain Reflectometer (OTDR) atau sumber cahaya dan meter daya untuk memeriksa kinerja optik koneksi. Cari kehilangan penyisipan yang rendah dan nilai kehilangan pengembalian tinggi, yang menunjukkan koneksi yang baik.
Dibandingkan dengan adaptor lain

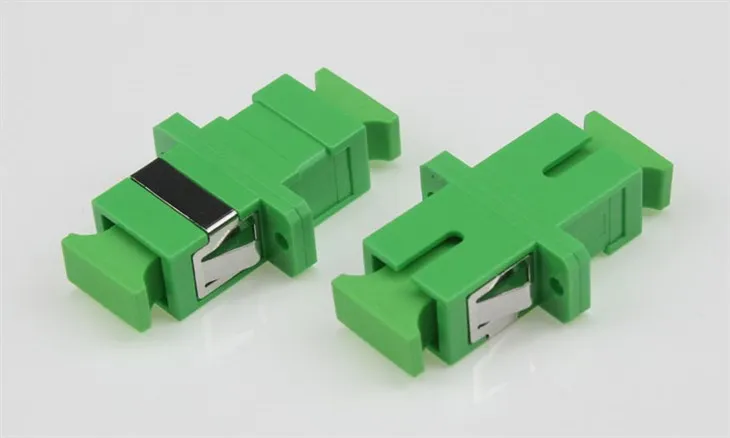

Ada jenis adaptor serat optik yang tersedia di pasaran, sepertiAdaptor sc serat optikDanAdaptor MTRJ serat optik. Adaptor SC lebih besar dan lebih umum digunakan secara umum - aplikasi tujuan, sedangkan adaptor MTRJ juga kompak tetapi memiliki desain yang berbeda. Adaptor MU serat optik menonjol karena kemampuan kepadatannya yang tinggi, menjadikannya pilihan yang tepat untuk aplikasi di mana ruang terbatas.
Pemecahan masalah
Jika Anda mengalami masalah selama proses instalasi atau pengujian, berikut adalah beberapa masalah dan solusi umum:
- Kehilangan penyisipan tinggi: Ini bisa jadi karena serat kotor, serpihan yang buruk, atau penyisipan yang tidak tepat. Bersihkan serat dan adaptor lagi, dan kunjungi serat jika perlu.
- Adaptor tidak mengamankan dengan benar: Periksa apakah ada bagian yang hilang atau rusak. Pastikan Anda mengikuti prosedur instalasi yang benar untuk mengamankan adaptor.
- Gangguan sinyal: Ini mungkin disebabkan oleh faktor eksternal atau masalah dengan serat itu sendiri. Periksa sumber gangguan elektromagnetik terdekat dan periksa serat untuk setiap kerusakan atau kerusakan.
Kesimpulan
Memasang adaptor MU serat optik dalam unit kabel serat optik mungkin tampak agak menakutkan pada awalnya, tetapi dengan alat yang tepat dan mengikuti langkah -langkah dengan hati -hati, itu bisa menjadi proses yang mudah. Adaptor ini adalah tambahan yang bagus untuk jaringan serat optik apa pun, terutama dalam aplikasi kepadatan tinggi.
Jika Anda tertarik untuk membeli adaptor MU serat optik atau memiliki pertanyaan tentang proses instalasi, jangan ragu untuk menjangkau. Kami di sini untuk membantu Anda dengan semua kebutuhan serat optik Anda.
Referensi
- Buku Pegangan Instalasi Serat Optik
- Instruksi pabrik untuk adaptor MU fiber optik, penari telanjang serat, cleavers, dll.
