Dispersi Mode Polarisasi (PMD) adalah konsep penting dalam ranah komunikasi serat optik, terutama ketika membahas kabel patch serat optik. Sebagai pemasok kabel patch serat optik berkualitas tinggi, memahami PMD sangat penting bagi kami untuk menyediakan produk dan layanan terbaik kepada pelanggan kami.
Memahami polarisasi dalam serat optik
Sebelum menggali PMD, penting untuk memahami polarisasi dalam konteks serat optik. Cahaya, yang merupakan gelombang elektromagnetik, dapat dipolarisasi. Dalam kabel serat optik, dua mode polarisasi ortogonal dapat dianggap sebagai dua jalur independen untuk ditempuh cahaya. Dalam kondisi ideal, kedua mode polarisasi ini akan merambat melalui serat pada kecepatan yang sama. Namun, dalam skenario dunia nyata, ini sering kali tidak terjadi.
Apa itu dispersi mode polarisasi?
Dispersi mode polarisasi mengacu pada perbedaan waktu perambatan dari dua mode polarisasi ortogonal dalam kabel serat optik. Ketika pulsa ringan diluncurkan menjadi serat, ia dapat dibagi menjadi dua komponen polarisasi. Karena berbagai faktor, kedua komponen ini dapat melakukan perjalanan dengan kecepatan yang berbeda, menyebabkan denyut nadi menyebar dari waktu ke waktu. Penyebaran ini dikenal sebagai PMD.
Unit PMD biasanya picoseconds per akar persegi kilometer (PS/√km). Misalnya, jika serat memiliki koefisien PMD 0,1 ps/√km, dalam serat 1 - kilometer, PMD yang diharapkan adalah 0,1 ps. Dalam serat 100 - kilometer, PMD akan menjadi 0,1 × √100 = 1 ps.
Penyebab dispersi mode polarisasi
Ada beberapa faktor yang dapat menyebabkan PMD di kabel patch serat optik:
Ketidaksempurnaan dalam pembuatan serat
Selama proses pembuatan kabel serat optik, hampir tidak mungkin untuk mencapai bagian salib melingkar yang sempurna. Bahkan deformasi elips minor di inti serat dapat menyebabkan perbedaan dalam indeks bias untuk dua mode polarisasi. Akibatnya, kedua komponen polarisasi akan merambat pada kecepatan yang berbeda, menyebabkan PMD.
Tegangan mekanis
Tegangan mekanis eksternal pada serat juga dapat menginduksi PMD. Misalnya, menekuk, memutar, atau memeras kabel patch serat optik dapat mengubah indeks bias lokal serat. Perubahan dalam indeks bias ini mempengaruhi perambatan mode polarisasi secara berbeda, yang mengarah ke PMD. Bahkan variasi suhu dapat menyebabkan tekanan mekanis pada serat, karena bahan yang berbeda dalam kabel diperluas atau berkontraksi pada tingkat yang berbeda.
Faktor lingkungan
Seiring waktu, faktor lingkungan seperti kelembaban dan perubahan suhu dapat menyebabkan serat usia. Proses penuaan ini dapat menyebabkan perubahan struktur dan sifat serat, yang pada gilirannya dapat meningkatkan PMD.
Dampak PMD pada komunikasi serat optik
PMD dapat memiliki dampak yang signifikan pada kinerja sistem komunikasi serat optik:
Degradasi sinyal
Saat pulsa ringan menyebar karena PMD, kualitas sinyal memburuk. Dalam sistem transmisi data kecepatan tinggi, seperti yang beroperasi pada 10 Gbps atau lebih tinggi, bahkan sejumlah kecil PMD dapat menyebabkan interferensi simbol antar (ISI). ISI terjadi ketika pulsa spread - out tumpang tindih satu sama lain, sehingga sulit bagi penerima untuk membedakan antara simbol yang berbeda. Ini dapat menyebabkan peningkatan laju kesalahan bit (BER), yang berarti lebih banyak kesalahan dalam data yang ditransmisikan.
Jarak transmisi terbatas
PMD membatasi jarak transmisi maksimum dalam sistem komunikasi serat optik. Ketika panjang serat meningkat, efek PMD menumpuk. Untuk mempertahankan BER yang dapat diterima, jarak transmisi mungkin perlu dikurangi. Misalnya, dalam sistem dengan PMD tinggi, data mungkin perlu diregenerasi lebih sering untuk mengkompensasi degradasi sinyal yang disebabkan oleh PMD.
Mengukur dan mengelola PMD
Mengukur PMD secara akurat sangat penting untuk memastikan kualitas kabel tambalan serat optik. Ada beberapa metode untuk mengukur PMD, seperti metode Fixed - Analyzer dan metode Jones Matrix Eigenanalysis (JME).
Untuk mengelola PMD, produsen serat optik dapat mengambil beberapa langkah selama proses pembuatan. Misalnya, mereka dapat menggunakan teknik manufaktur canggih untuk meminimalkan deformasi elips inti serat. Selain itu, desain dan pemasangan kabel yang tepat dapat membantu mengurangi tekanan mekanis pada serat, sehingga mengurangi PMD.
Produk dan PMD kami
Sebagai pemasok kabel tambalan serat optik, kami berkomitmen untuk menyediakan produk dengan PMD rendah. Kita1 meter LC ke LC UniBoot Singlemode Duplex Patch Cablediproduksi dengan cermat untuk meminimalkan PMD. Kami menggunakan bahan berkualitas tinggi dan proses manufaktur lanjutan untuk memastikan stabilitas dan kinerja serat.
KitaFiber Optic MPO Patchcordadalah produk lain di mana kami memperhatikan PMD. Patchcord MPO sering digunakan dalam aplikasi pusat data kepadatan tinggi, di mana transmisi data yang tinggi dan andal sangat penting. Dengan mengendalikan PMD, kami dapat memastikan bahwa patchcord MPO kami memenuhi persyaratan ketat dari aplikasi ini.

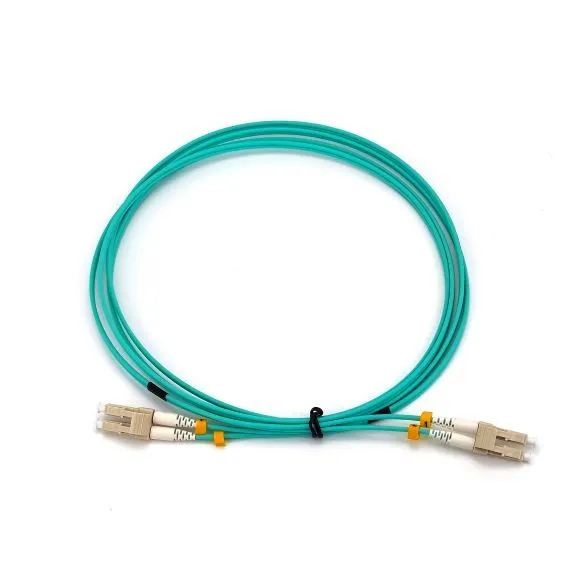

Demikian pula, kamiKabel Patch LC Fiber Optic LCdirancang untuk memiliki PMD rendah. Konektor LC banyak digunakan dalam jaringan serat optik, dan kabel patch LC LC kami cocok untuk berbagai aplikasi, dari jaringan area lokal hingga sistem komunikasi yang panjang.
Kesimpulan
Dispersi mode polarisasi adalah faktor penting yang mempengaruhi kinerja kabel patch serat optik. Sebagai pemasok, kami memahami pentingnya PMD dan mengambil setiap ukuran untuk meminimalkan dampaknya pada produk kami. Komitmen kami terhadap kualitas memastikan bahwa kabel tambalan serat optik kami dapat memberikan transmisi data yang andal dan berkecepatan tinggi.
Jika Anda membutuhkan kabel patch serat optik berkualitas tinggi dengan PMD rendah, kami mengundang Anda untuk menghubungi kami untuk pengadaan dan diskusi lebih lanjut. Kami yakin bahwa produk kami dapat memenuhi persyaratan dan harapan spesifik Anda.
Referensi
- GP Agrawal, "Serat - Sistem Komunikasi Optik", John Wiley & Sons, 2010.
- R. Olshansky, "Fundamentals of Optical Fibers", Academic Press, 1981.
- Rekomendasi ITU - T G.650.1, "Definisi dan metode pengujian untuk parameter dispersi mode polarisasi dari serat dan kabel optik mode tunggal", International Telecommunication Union, 2018.
