Hai! Sebagai pemasok Fiber Optic SC Pigtails, saya sangat bersemangat untuk membawa Anda melalui proses pembuatan komponen kecil yang bagus ini. Kuncir serat optik SC banyak digunakan dalam berbagai aplikasi jaringan dan telekomunikasi, dan memahami cara pembuatannya dapat memberi Anda pemahaman yang lebih baik tentang kualitas dan kinerjanya.
Dimulai dari Dasar: Kabel Fiber Optic
Langkah pertama dalam membuat Fiber Optic SC Pigtail adalah pemilihan kabel fiber optic yang tepat. Ada berbagai jenis kabel fiber di luar sana, seperti mode tunggal dan multi mode. Serat mode tunggal cocok untuk transmisi jarak jauh, sedangkan serat multi mode lebih cocok untuk jarak pendek.
Kami mendapatkan kabel serat optik berkualitas tinggi dari produsen tepercaya. Kabel ini terdiri dari inti, yaitu bagian tengah tempat cahaya merambat, dan lapisan yang mengelilingi inti. Inti dan kelongsongnya memiliki indeks bias berbeda, yang membantu menjaga sinyal cahaya tetap berada di dalam inti saat bergerak di sepanjang kabel.
Mempersiapkan Kabel
Setelah kita memiliki kabel fiber optik, kita perlu mempersiapkannya untuk diproses lebih lanjut. Pertama, kita lepaskan jaket luar kabel. Jaket luar ini biasanya terbuat dari bahan plastik keras yang melindungi serat bagian dalam dari kerusakan fisik, kelembapan, dan faktor lingkungan lainnya. Kami menggunakan alat pengupasan khusus untuk melepas jaket dengan hati-hati tanpa merusak serat di dalamnya.
Setelah jaket dilucuti, yang tersisa hanyalah tabung penyangga. Tabung penyangga ini selanjutnya melindungi serat individu. Kami juga melepas tabung penyangga dengan hati-hati, memperlihatkan serat yang telanjang. Pada tahap ini, kami juga membersihkan serat telanjang menggunakan larutan pembersih khusus dan tisu bebas serat. Hal ini penting karena kotoran atau serpihan pada serat dapat mempengaruhi transmisi sinyal cahaya.
Pemutusan dengan Konektor SC
Sekarang sampai pada bagian terpenting: mengakhiri serat dengan konektor SC. Konektor SC adalah pilihan populer di industri serat optik karena mudah digunakan dan menyediakan koneksi yang andal.
Kita mulai dengan memasukkan fiber yang sudah disiapkan ke dalam badan konektor SC. Badan konektor memiliki mekanisme penyelarasan yang tepat yang memastikan serat berada di tengah dengan benar. Ada beberapa metode berbeda untuk mengakhiri serat pada konektor, dan salah satu yang paling umum adalah metode penyambungan fusi.
Dalam penyambungan fusion kami menggunakan mesin fusion splicer. Mesin ini menggunakan busur listrik untuk melelehkan ujung serat dan ferrule konektor menjadi satu. Panas dari busur menyebabkan kedua material menyatu, menciptakan sambungan permanen dan kerugian rendah. Fusion splicer juga memiliki sistem pemantauan bawaan yang memeriksa kualitas sambungan secara real - time. Ini mengukur hilangnya cahaya pada titik sambungan dan memastikannya berada dalam kisaran yang dapat diterima.
Metode lainnya adalah penyambungan mekanis. Dalam penyambungan mekanis, kami menggunakan selongsong sambungan mekanis untuk menyatukan serat dan ferrule konektor. Selongsong sambungan memiliki alur penyelarasan presisi yang menyelaraskan serat dan ferrule. Kami kemudian menggunakan perekat untuk mengamankan sambungan. Penyambungan mekanis merupakan metode yang lebih cepat dibandingkan penyambungan fusi, namun biasanya memiliki kerugian yang sedikit lebih tinggi.
Memoles Konektor
Setelah fiber terminasi pada konektor, langkah selanjutnya adalah memoles bagian ujung - muka konektor. Pemolesan sangat penting untuk memastikan permukaan halus dan rata agar cahaya dapat melewatinya. Permukaan ujung yang kasar atau tidak rata dapat menyebabkan pantulan dan hamburan cahaya, yang dapat menyebabkan hilangnya sinyal.
Kami menggunakan mesin poles yang memiliki tahapan pemolesan berbeda-beda. Pertama, kita mulai dengan film pemoles kasar untuk menghilangkan ketidakrataan besar pada permukaan ujung. Kemudian, kami beralih ke film pemolesan yang lebih halus untuk mendapatkan hasil akhir yang halus dan seperti cermin. Selama proses pemolesan, kami juga menggunakan senyawa pemoles untuk membantu menghilangkan material dan mendapatkan hasil akhir yang lebih baik.
Menguji Kuncir
Setelah pemolesan selesai, kami menguji Fiber Optic SC Pigtail untuk memastikannya memenuhi spesifikasi yang disyaratkan. Kami menggunakan berbagai peralatan pengujian, seperti reflektometer domain waktu optik (OTDR) dan sumber cahaya serta pengukur daya.
OTDR mengirimkan pulsa cahaya ke dalam serat dan mengukur pantulan dan rugi-rugi sepanjang serat. Ia dapat mendeteksi kesalahan apa pun, seperti putus atau sambungan yang menimbulkan kerugian besar, pada kuncir. Sumber cahaya dan meteran listrik digunakan untuk mengukur kerugian penyisipan dan kehilangan kembali kuncir. Insertion loss adalah jumlah cahaya yang hilang saat melewati pigtail, sedangkan return loss adalah jumlah cahaya yang dipantulkan kembali dari ujung konektor.
Kami juga melakukan inspeksi visual pada permukaan ujung konektor menggunakan mikroskop. Ini membantu kami mendeteksi adanya goresan, keripik, atau cacat lainnya yang mungkin tidak terlihat dengan mata telanjang. Hanya setelah kuncir tersebut lulus semua pengujian barulah kami menganggapnya siap untuk dijual.
Pengemasan dan Jaminan Mutu
Setelah pengujian, kami dengan hati-hati mengemas Kuncir Fiber Optic SC untuk melindunginya selama pengiriman dan penyimpanan. Kami biasanya menggunakan tutup pelindung pada konektor untuk mencegah debu dan kerusakan. Kuncir tersebut kemudian ditempatkan di dalam kotak atau gulungan, tergantung pada panjang kabelnya.
Kami juga memiliki proses jaminan kualitas yang ketat. Kami secara teratur mengambil sampel kuncir dari setiap batch produksi dan melakukan pengujian tambahan untuk memastikan kualitas yang konsisten. Hal ini membantu kami mempertahankan standar kualitas produk yang tinggi dan memenuhi harapan pelanggan kami.
Produk Terkait Lainnya

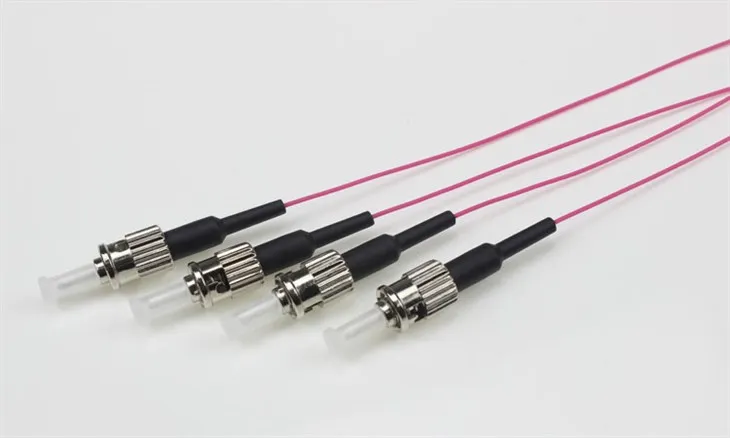

Jika Anda tertarik dengan jenis kuncir serat optik lainnya, kami juga menawarkanKuncir St Serat OptikDanKuncir Serat Optik E2000. Kuncir ini memiliki tipe konektor berbeda dan cocok untuk aplikasi berbeda.
Ayo Terhubung!
Jika Anda mencari produk berkualitas tinggiKuncir Sc Serat Optikatau produk serat optik kami yang lain, kami ingin mendengar pendapat Anda. Baik Anda bisnis kecil yang membangun jaringan lokal atau perusahaan telekomunikasi besar, kami dapat memberikan solusi yang tepat untuk kebutuhan Anda. Jangan ragu untuk menghubungi dan memulai percakapan tentang kebutuhan serat optik Anda.
Referensi
- "Sistem Komunikasi Serat Optik" oleh Govind P. Agrawal
- "Buku Panduan Penyambungan dan Pemutusan Serat Optik" oleh David G. Gloge
